Слайд 1Параллелизм уровня команд
Параллелизмом уровня команд называется наличие в коде
независимых инструкций, которые могут выполняться параллельно.
На параллелизме уровня команд основаны
две основные техники повышения производитель: конвейеризация и суперскалярные исполнение.
Зависимость между инструкциями задает естественный порядок их исполнения.

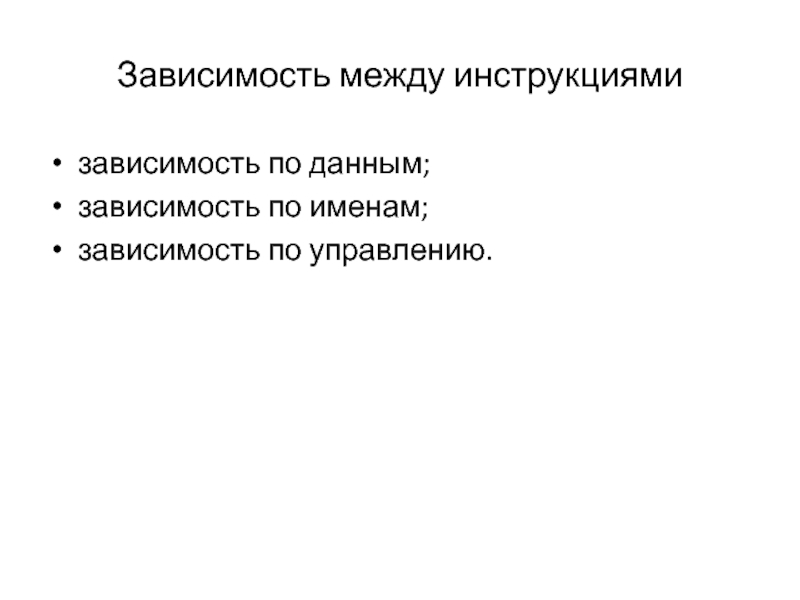

Слайд 2Зависимость между инструкциями
зависимость по данным;
зависимость по именам;
зависимость по управлению.

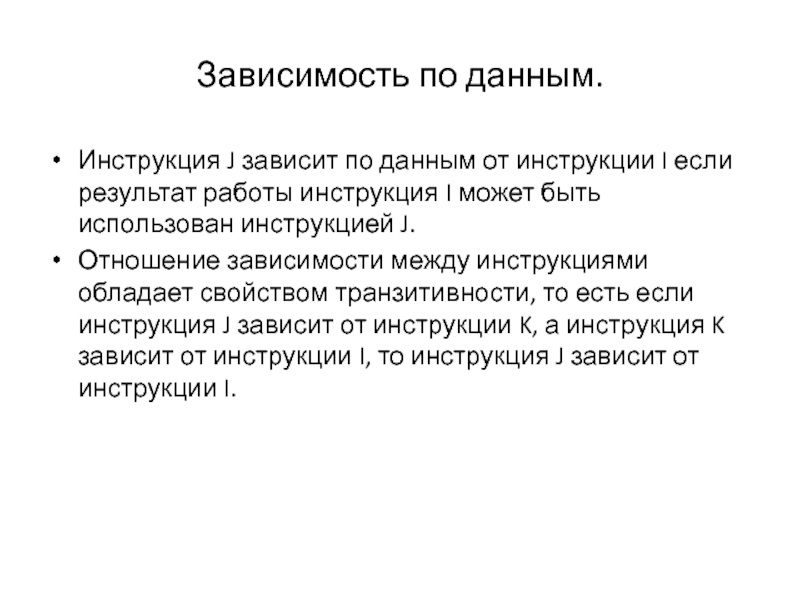

Слайд 3Зависимость по данным.
Инструкция J зависит по данным от инструкции I
если результат работы инструкция I может быть использован инструкцией J.
Отношение
зависимости между инструкциями обладает свойством транзитивности, то есть если инструкция J зависит от инструкции K, а инструкция K зависит от инструкции I, то инструкция J зависит от инструкции I.

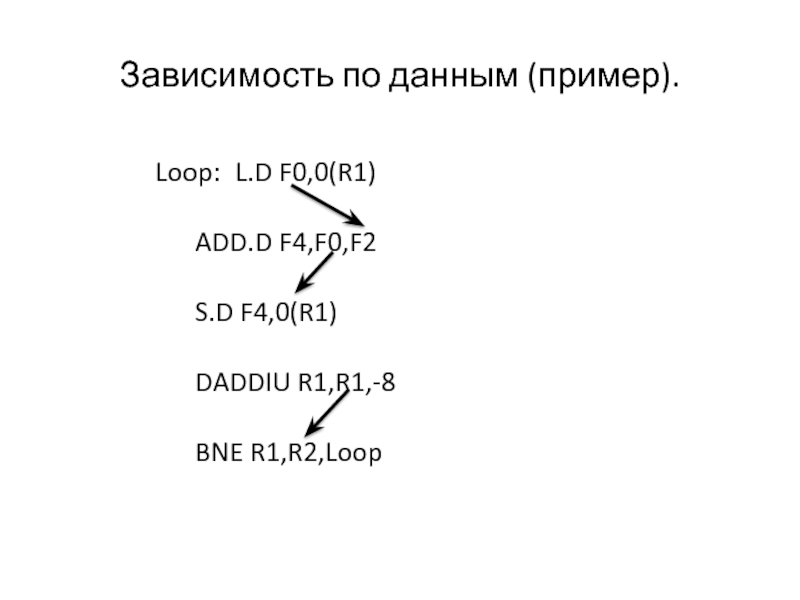

Слайд 4Зависимость по данным (пример).
Loop: L.D F0,0(R1)
ADD.D F4,F0,F2
S.D F4,0(R1)
DADDIU R1,R1,-8
BNE R1,R2,Loop

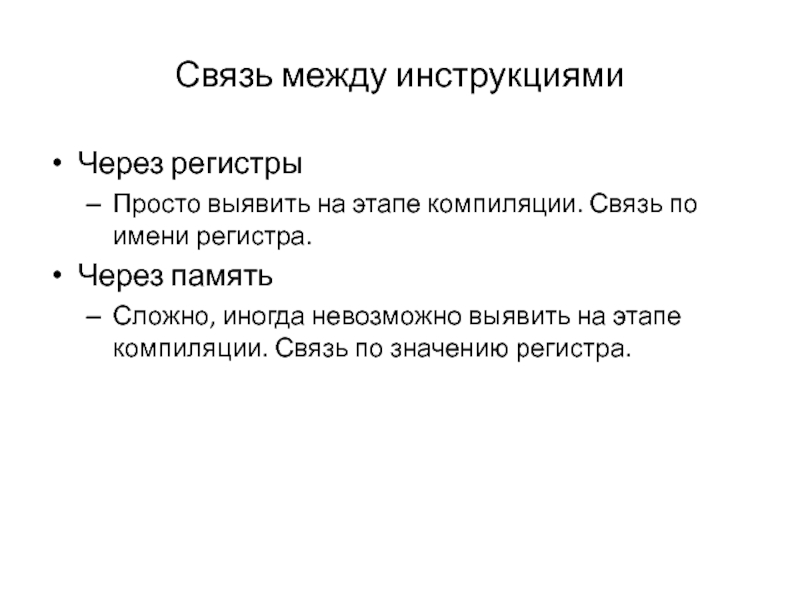

Слайд 5Связь между инструкциями
Через регистры
Просто выявить на этапе компиляции. Связь
по имени регистра.
Через память
Сложно, иногда невозможно выявить на этапе компиляции.
Связь по значению регистра.

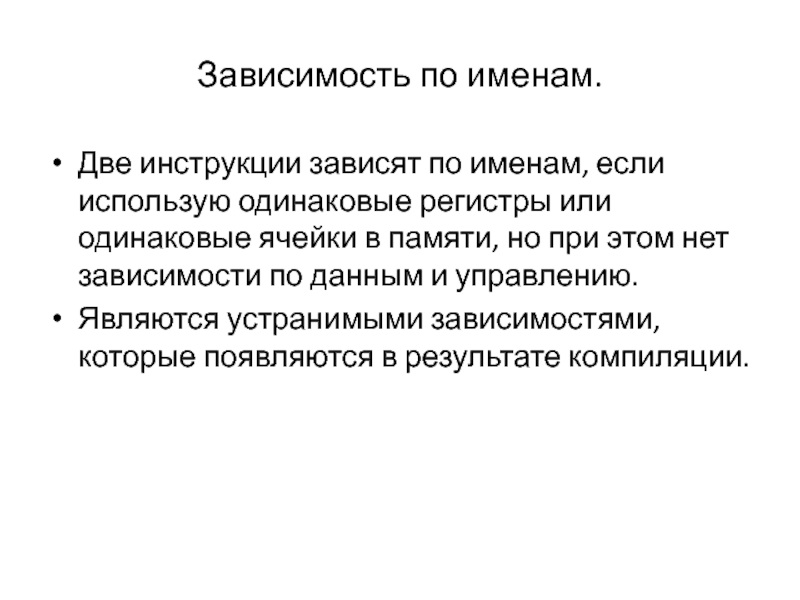

Слайд 6Зависимость по именам.
Две инструкции зависят по именам, если использую одинаковые
регистры или одинаковые ячейки в памяти, но при этом нет
зависимости по данным и управлению.
Являются устранимыми зависимостями, которые появляются в результате компиляции.

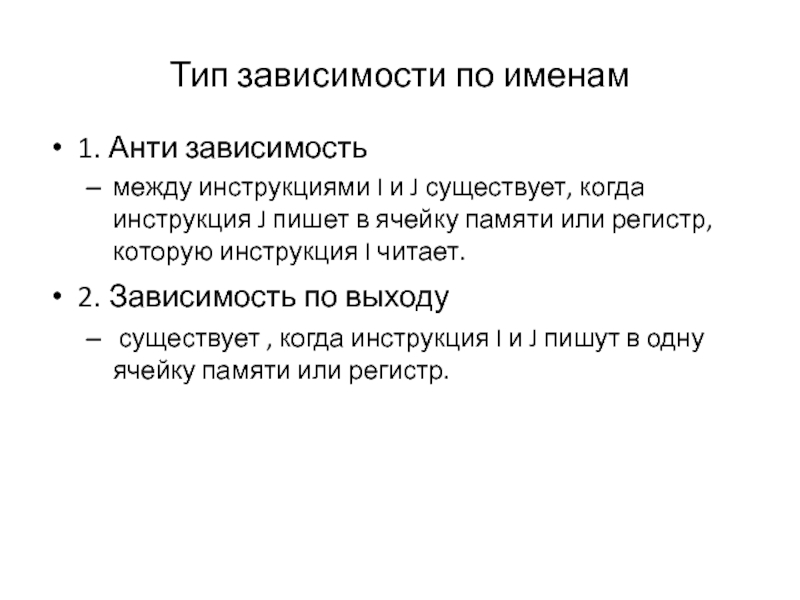

Слайд 7Тип зависимости по именам
1. Анти зависимость
между инструкциями I и
J существует, когда инструкция J пишет в ячейку памяти или
регистр, которую инструкция I читает.
2. Зависимость по выходу
существует , когда инструкция I и J пишут в одну ячейку памяти или регистр.
Слайд 8Пример зависимостей по именам.
DIV.D F0,F2,F4
ADD.D F6,F0,F8
S.D F6,0(R1)
SUB.D F8,F10,F14
MULT.D F6,F10,F8
Анти зависимость
Зависимость
по выходу

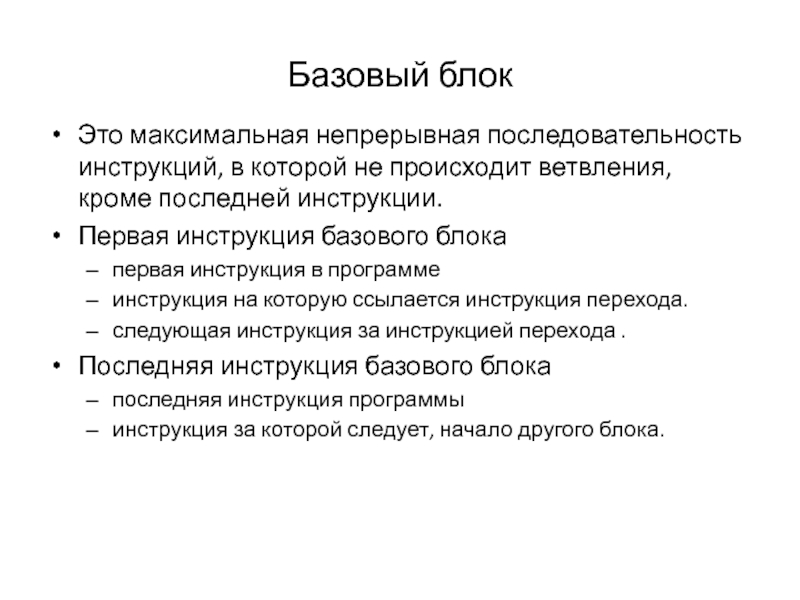

Слайд 9Базовый блок
Это максимальная непрерывная последовательность инструкций, в которой не происходит
ветвления, кроме последней инструкции.
Первая инструкция базового блока
первая инструкция в программе
инструкция
на которую ссылается инструкция перехода.
следующая инструкция за инструкцией перехода .
Последняя инструкция базового блока
последняя инструкция программы
инструкция за которой следует, начало другого блока.

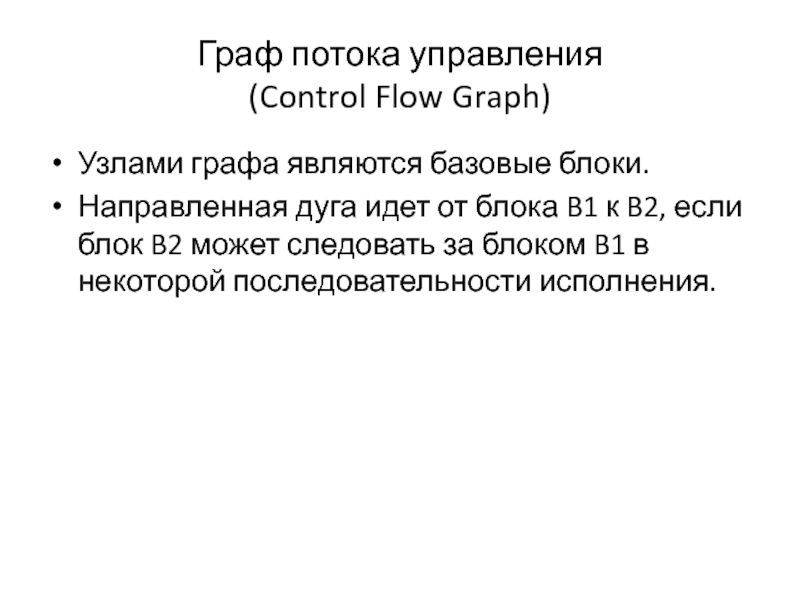

Слайд 10Граф потока управления
(Control Flow Graph)
Узлами графа являются базовые блоки.
Направленная
дуга идет от блока B1 к B2, если блок B2
может следовать за блоком B1 в некоторой последовательности исполнения.

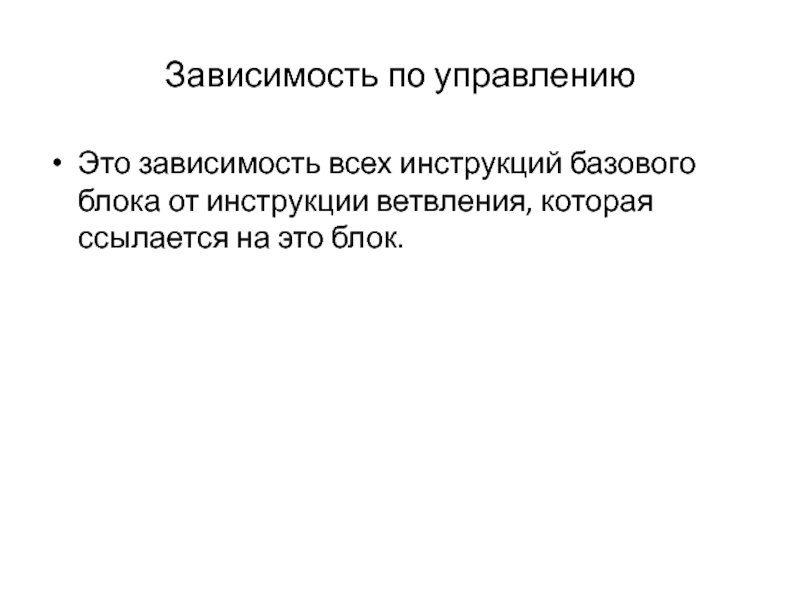

Слайд 12Зависимость по управлению
Это зависимость всех инструкций базового блока от инструкции
ветвления, которая ссылается на это блок.

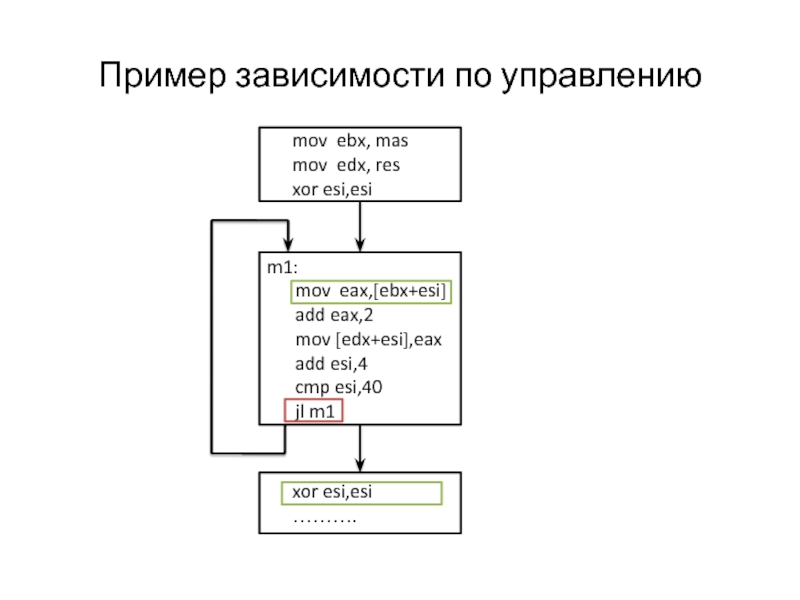

Слайд 13Пример зависимости по управлению
mov ebx, mas
mov edx, res
xor esi,esi
m1:
mov
eax,[ebx+esi]
add eax,2
mov [edx+esi],eax
add esi,4
cmp esi,40
jl m1
xor esi,esi
……….

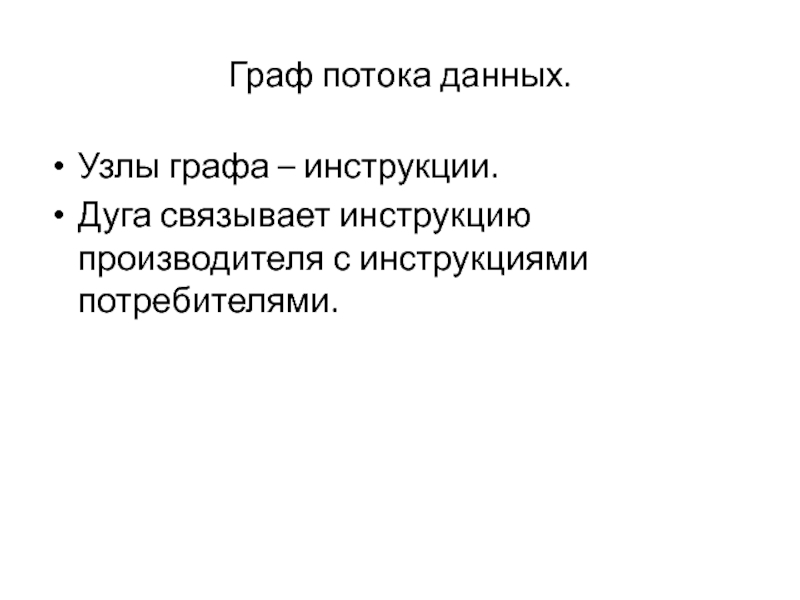

Слайд 14Граф потока данных.
Узлы графа – инструкции.
Дуга связывает инструкцию производителя с
инструкциями потребителями.

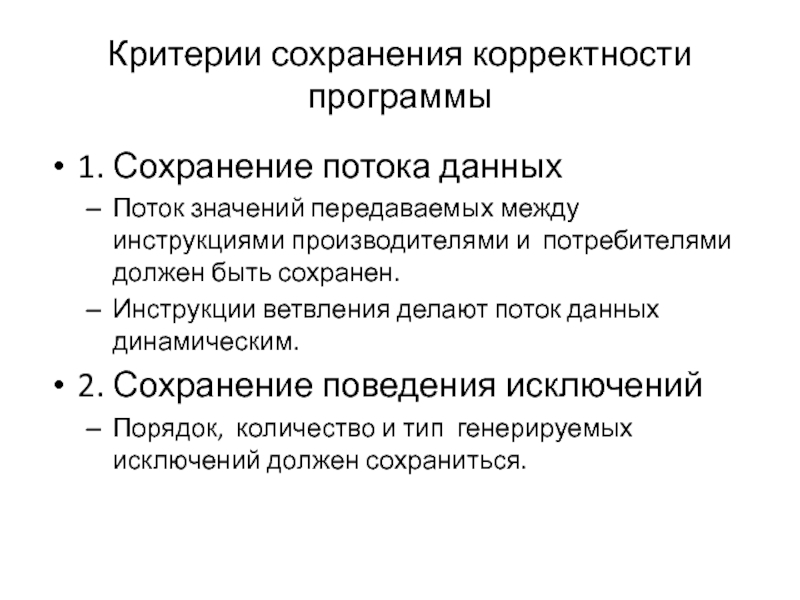

Слайд 15Критерии сохранения корректности программы
1. Сохранение потока данных
Поток значений передаваемых между
инструкциями производителями и потребителями должен быть сохранен.
Инструкции ветвления делают поток
данных динамическим.
2. Сохранение поведения исключений
Порядок, количество и тип генерируемых исключений должен сохраниться.

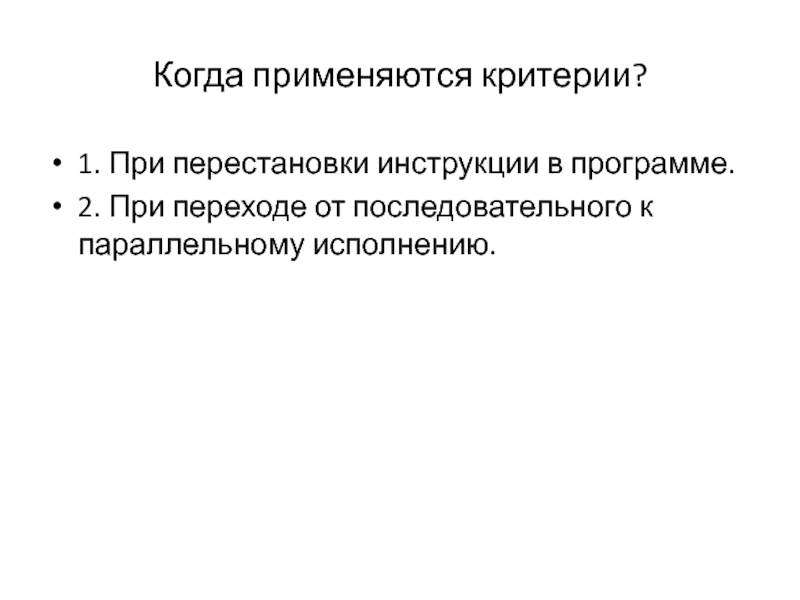

Слайд 16Когда применяются критерии?
1. При перестановки инструкции в программе.
2. При переходе
от последовательного к параллельному исполнению.

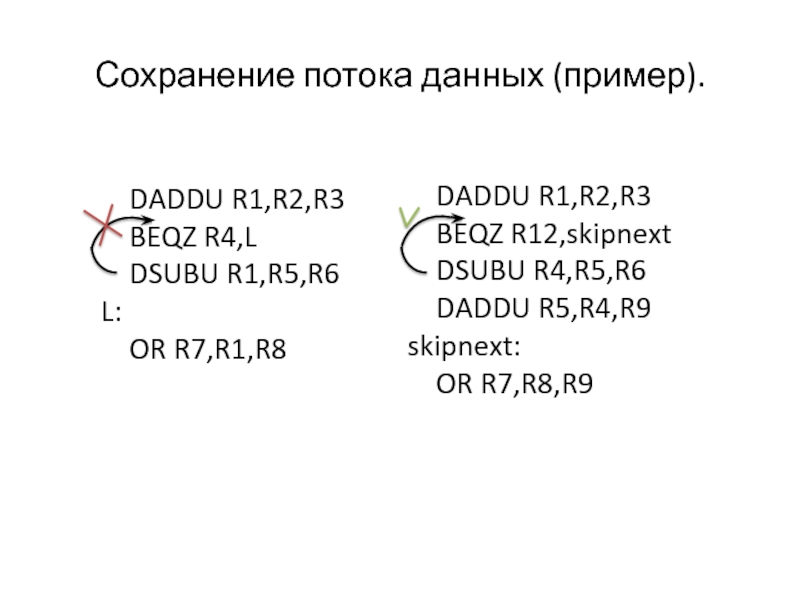

Слайд 17Сохранение потока данных (пример).
DADDU R1,R2,R3
BEQZ R4,L
DSUBU R1,R5,R6
L:
OR R7,R1,R8
DADDU R1,R2,R3
BEQZ R12,skipnext
DSUBU
R4,R5,R6
DADDU R5,R4,R9
skipnext:
OR R7,R8,R9

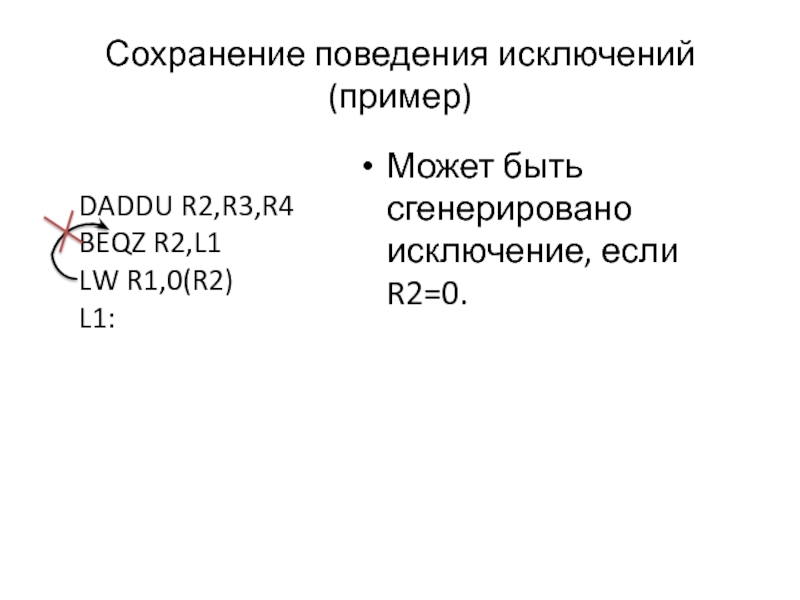

Слайд 18Сохранение поведения исключений (пример)
Может быть сгенерировано исключение, если R2=0.
DADDU R2,R3,R4
BEQZ
R2,L1
LW R1,0(R2)
L1:
