Слайд 3Особенности и строение полупроводников
Полупроводни́к — материал, который по своей удельной проводимости

занимает промежуточное место между проводниками и диэлектриками и отличается от

проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и воздействия различных видов излучения.

Наиболее типичными полупроводниками являются германий и кремний.

Особенности и строение полупроводниковПолупроводни́к — материал, который по своей удельной проводимости занимает промежуточное место между проводниками и диэлектриками

Слайд 4Особенности и строение полупроводников
Основным свойством полупроводника является увеличение

электрической проводимости с ростом температуры. Вблизи температуры абсолютного нуля полупроводники

имеют свойства диэлектриков.

Особенности и строение полупроводников  Основным свойством полупроводника является увеличение электрической проводимости с ростом температуры. Вблизи температуры

Слайд 5Кроме нагревания , разрыв ковалентных связей и возникновение собственной проводимости

полупроводников могут быть вызваны освещением ( фотопроводимость ) и действием

сильных электрических полей

Особенности и строение полупроводников

Кроме нагревания , разрыв ковалентных связей и возникновение собственной проводимости полупроводников могут быть вызваны освещением ( фотопроводимость

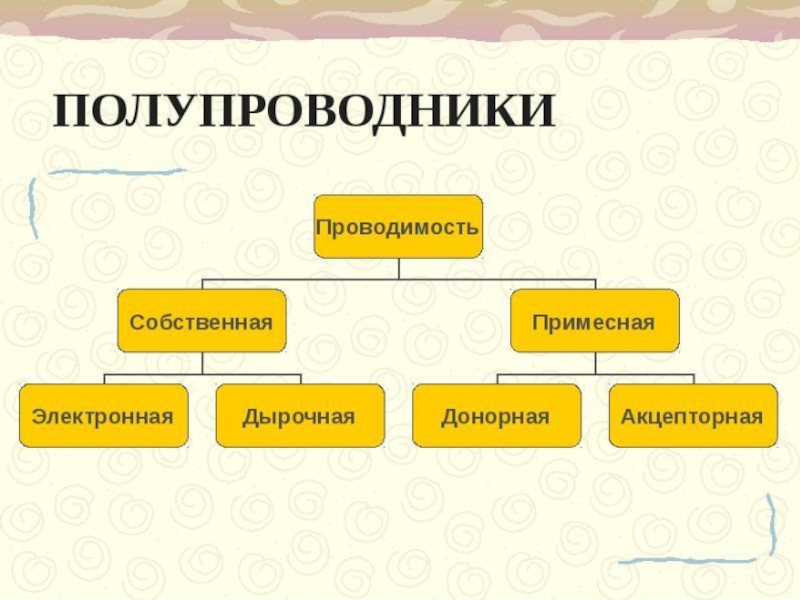

Слайд 7Механизм проводимости у полупроводников
Если полупроводник чистый( без примесей), то

он обладает собственной проводимостью, которая невелика.
Собственная проводимость бывает двух

видов: электронная и дырочная

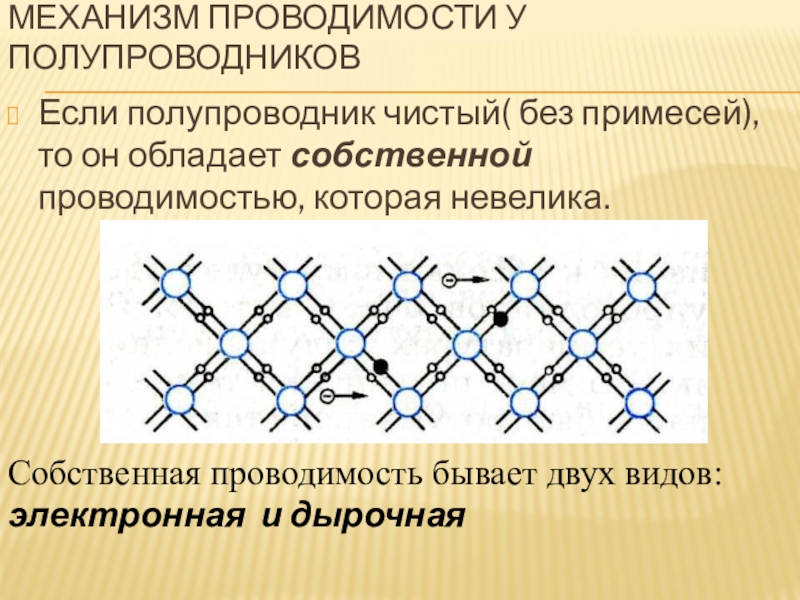

Механизм проводимости у полупроводников Если полупроводник чистый( без примесей), то он обладает собственной проводимостью, которая невелика.

Слайд 8Электронная ( проводимость "n " - типа)
При низких температурах в

полупроводниках все электроны связаны с ядрами и сопротивление большое; при

увеличении температуры кинетическая энергия частиц увеличивается, рушатся связи и возникают свободные электроны - сопротивление уменьшается. Свободные электроны перемещаются противоположно вектору напряженности эл.поля. Электронная проводимость полупроводников обусловлена наличием свободных электронов.
Электронная ( проводимость

Слайд 9При увеличении температуры разрушаются ковалентные связи, осуществляемые валентными электронами, между

атомами и образуются места с недостающим электроном - "дырка". Она может

перемещаться по всему кристаллу, т.к. ее место может замещаться валентными электронами. Перемещение "дырки" равноценно перемещению положительного заряда. Перемещение дырки происходит в направлении вектора напряженности электрического поля.

Дырочная ( проводимость " p" - типа )

При увеличении температуры разрушаются ковалентные связи, осуществляемые валентными электронами, между атомами и образуются места с недостающим электроном

Слайд 10Общая проводимость чистого полупроводника складывается из проводимостей "p" и "n"

-типов и называется электронно-дырочной проводимостью.

Механизм проводимости у полупроводников

Общая проводимость чистого полупроводника складывается из проводимостей

Слайд 11Полупроводники при наличии примесей
Наличие примесей сильно увеличивает проводимость. При изменении концентрации

примесей изменяется число носителей эл.тока - электронов и дырок. Возможность управления

током лежит в основе широкого применения полупроводников.

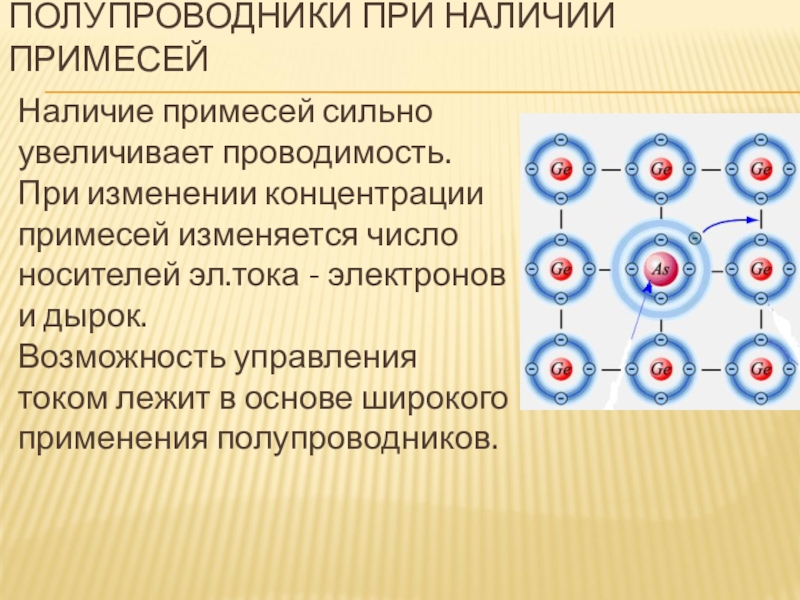

Полупроводники при наличии примесейНаличие примесей сильно увеличивает проводимость. При изменении концентрации примесей изменяется число носителей эл.тока -

Слайд 12 Донорные примеси ( отдающие ) - являются дополнительными поставщиками

электронов в кристаллы полупроводника, легко отдают электроны и увеличивают число

свободных электронов в полупроводнике. Это проводники " n " - типа, т.е. полупроводники с донорными примесями, где основной носитель заряда - электроны, а неосновной - дырки. Такой полупроводник обладает электронной примесной проводимостью.
Донорные примеси ( отдающие ) - являются дополнительными поставщиками электронов в кристаллы полупроводника, легко отдают

Слайд 13 Акцепторные примеси ( принимающие ) - создают "дырки" ,

забирая в себя электроны. Это полупроводники " p "- типа, т.е.

полупроводники с акцепторными примесями, где основной носитель заряда - дырки, а неосновной - электроны. Такой полупроводник обладает дырочной примесной проводимостью.

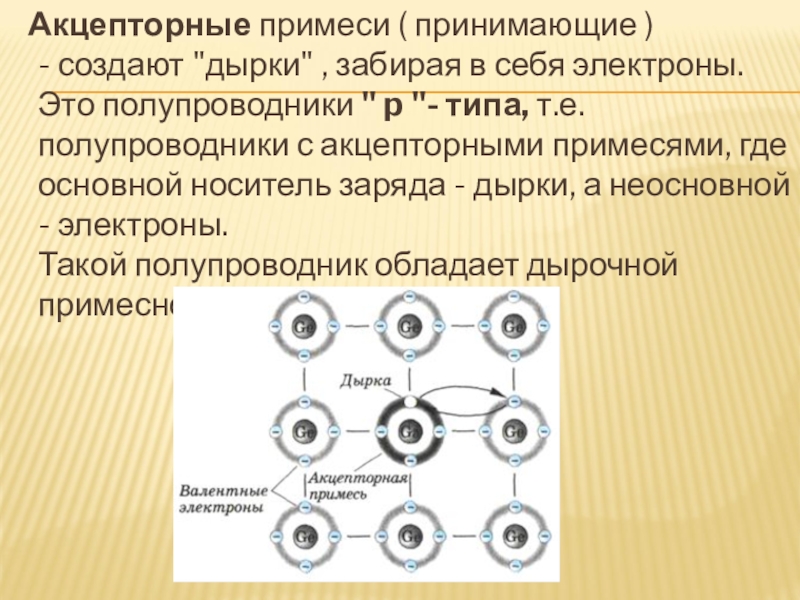

Акцепторные примеси ( принимающие ) - создают

Слайд 14Электрические свойства "p-n" перехода
"p-n" переход (или электронно-дырочный переход) - область

контакта двух полупроводников, где происходит смена проводимости с электронной на

дырочную (или наоборот).
Электрические свойства

Слайд 15В кристалле полупроводника введением примесей можно создать такие области. В

зоне контакта двух полупроводников с различными проводимостями будет проходить взаимная

диффузия. электронов и дырок и образуется запирающий электрический слой. Электрическое поле запирающего слоя препятствует дальнейшему переходу электронов и дырок через границу. Запирающий слой имеет повышенное сопротивление по сравнению с другими областями полупроводника.

Электрические свойства "p-n" перехода

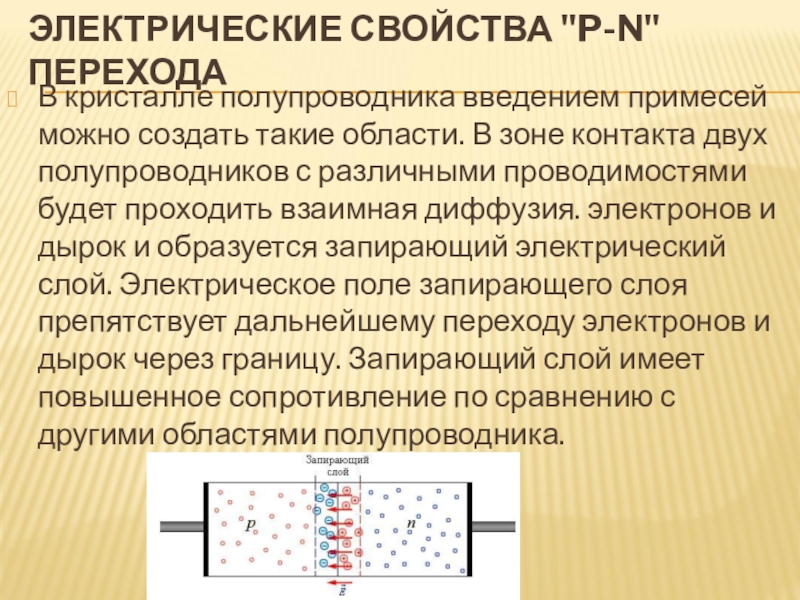

В кристалле полупроводника введением примесей можно создать такие области. В зоне контакта двух полупроводников с различными проводимостями

Слайд 16Внешнее электрическое поле влияет на сопротивление запирающего слоя. При прямом

(пропускном) направлении внешнего эл.поля эл.ток проходит через границу двух полупроводников.

Т.к. электроны и дырки движутся навстречу друг другу к границе раздела, то электроны, переходя границу, заполняют дырки. Толщина запирающего слоя и его сопротивление непрерывно уменьшаются.

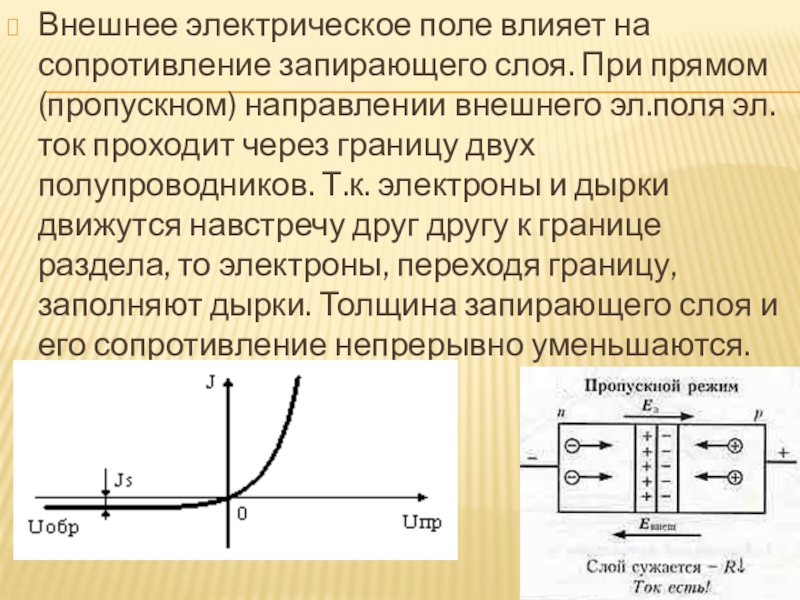

Внешнее электрическое поле влияет на сопротивление запирающего слоя. При прямом (пропускном) направлении внешнего эл.поля эл.ток проходит через

Слайд 17При запирающем (обратном) направлении внешнего электрического поля электрический ток через

область контакта двух полупроводников проходить не будет. Т.к. электроны и дырки

перемещаются от границы в противоположные стороны, то запирающий слой утолщается, его сопротивление увеличивается.

Таким образом, электронно-дырочный переход обладает односторонней проводимостью.

При запирающем (обратном) направлении внешнего электрического поля электрический ток через область контакта двух полупроводников проходить не будет.

Слайд 18Полупроводниковые диоды
Полупроводник с одним "p-n" переходом называется полупроводниковым диодом.
Полупроводниковые диоды

основные элементы выпрямителей переменного тока.

Полупроводниковые диодыПолупроводник с одним
