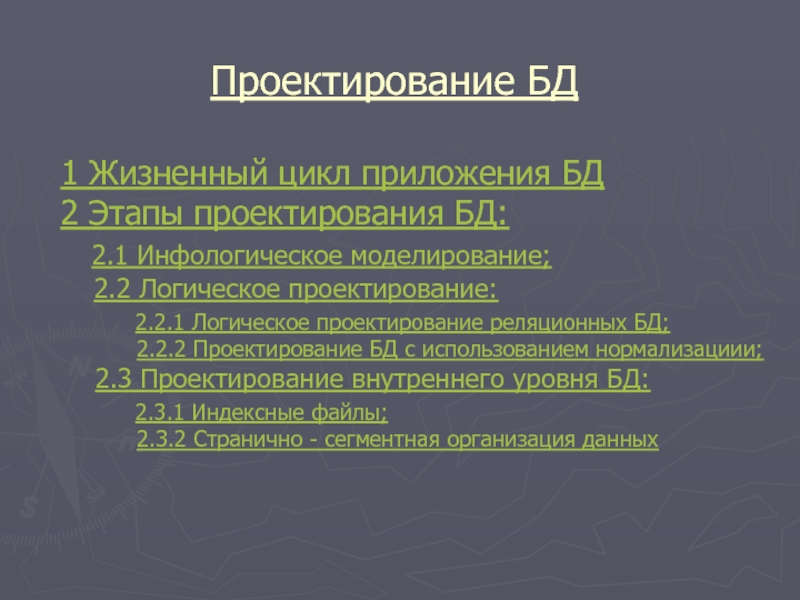

Проектирование БД Кафедра прикладной информатики в экономике и

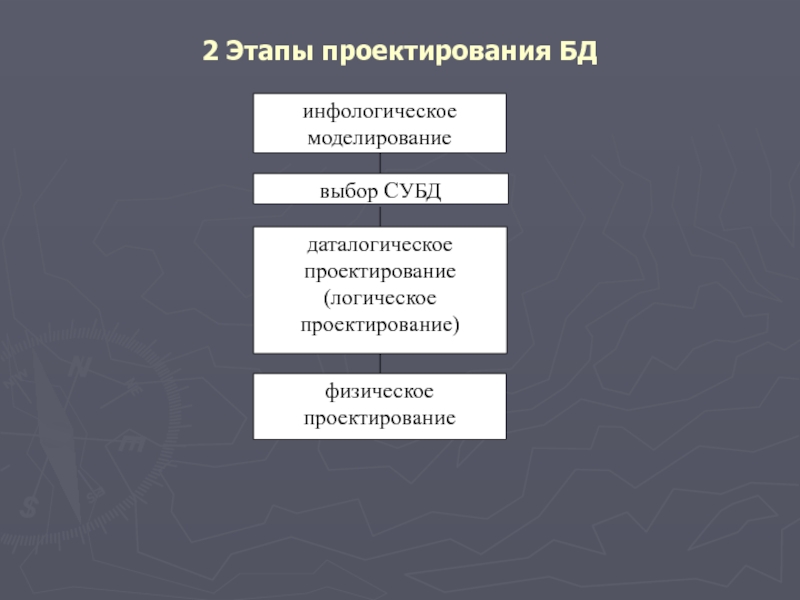

приложения БД 2 Этапы проектирования БД: 2.1 Инфологическое моделирование;

2.2 Логическое проектирование: 2.2.1 Логическое проектирование реляционных БД; 2.2.2 Проектирование БД с использованием нормализациии; 2.3 Проектирование внутреннего уровня БД: 2.3.1 Индексные файлы; 2.3.2 Странично - сегментная организация данных

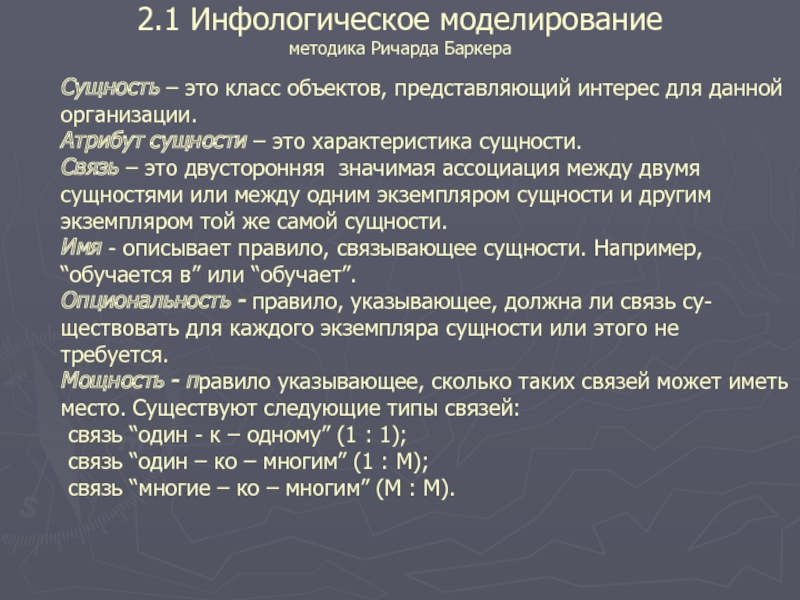

интерес для данной организации. Атрибут сущности – это характеристика сущности. Связь

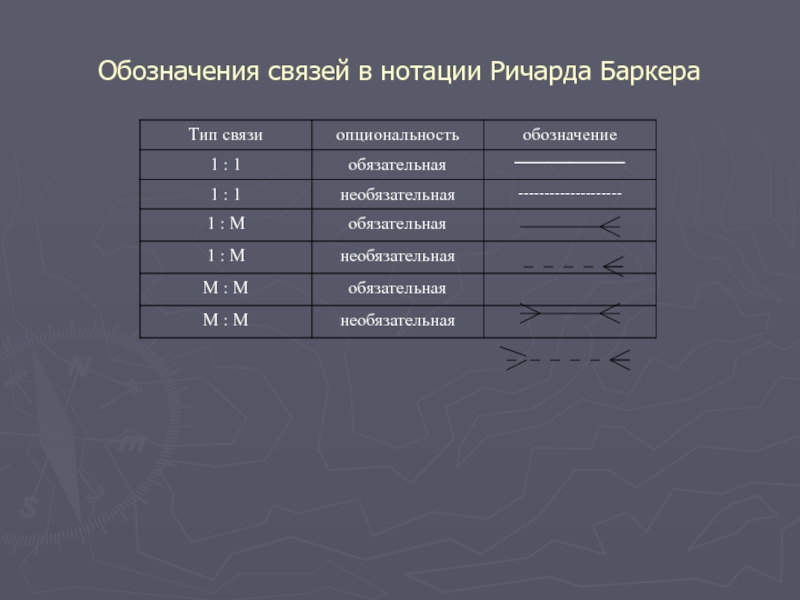

– это двусторонняя значимая ассоциация между двумя сущностями или между одним экземпляром сущности и другим экземпляром той же самой сущности. Имя - описывает правило, связывающее сущности. Например, “обучается в” или “обучает”. Опциональность - правило, указывающее, должна ли связь су-ществовать для каждого экземпляра сущности или этого не требуется. Мощность - правило указывающее, сколько таких связей может иметь место. Существуют следующие типы связей: cвязь “один - к – одному” (1 : 1); связь “один – ко – многим” (1 : М); связь “многие – ко – многим” (М : М).

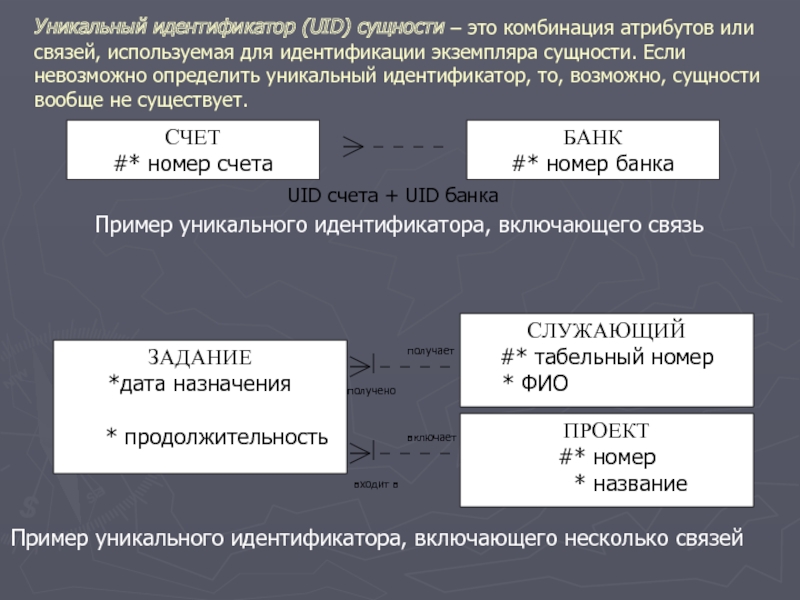

используемая для идентификации экземпляра сущности. Если невозможно определить уникальный идентификатор,

то, возможно, сущности вообще не существует.

СЧЕТ
#* номер счета

БАНК
#* номер банка

UID счета + UID банка

Пример уникального идентификатора, включающего связь

ЗАДАНИЕ
*дата назначения

* продолжительность

СЛУЖАЮЩИЙ
#* табельный номер
* ФИО

ПРОЕКТ
#* номер
* название

получено

получает

входит в

включает

Пример уникального идентификатора, включающего несколько связей

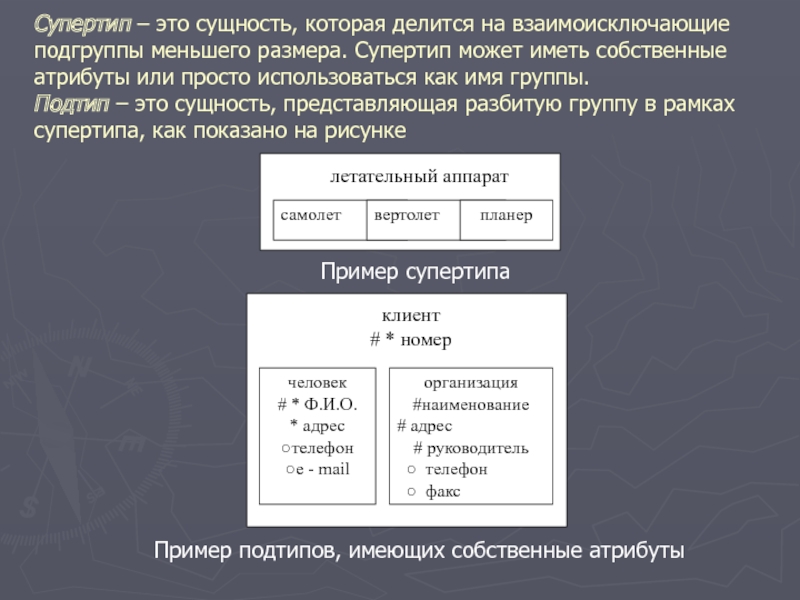

размера. Супертип может иметь собственные атрибуты или просто использоваться как

имя группы. Подтип – это сущность, представляющая разбитую группу в рамках супертипа, как показано на рисунке

самолет

вертолет

планер

летательный аппарат

Пример супертипа

Пример подтипов, имеющих собственные атрибуты

наименование

БАНК
#* номер
* наименование

поставляет
может поставлять

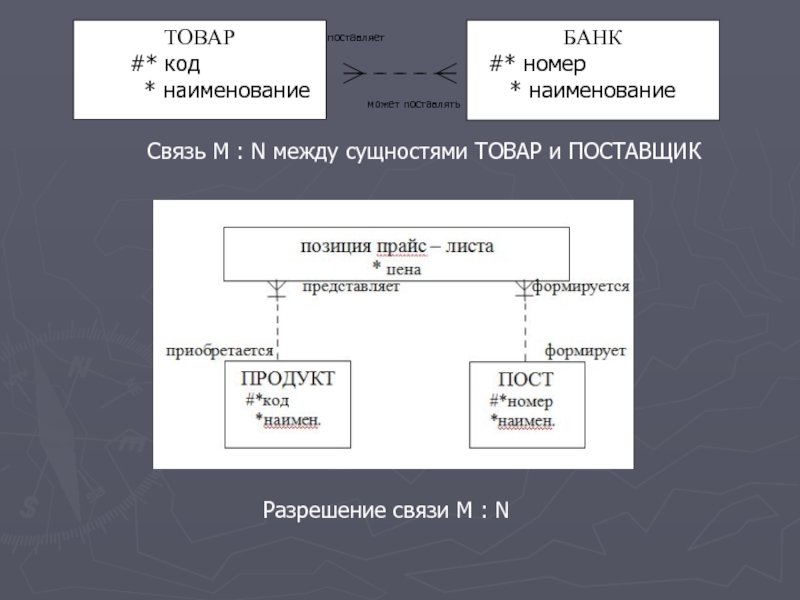

Связь M :

N между сущностями ТОВАР и ПОСТАВЩИК

Разрешение связи M : N

приемов, инструментов, документации и нацеленный на поддержку и упрощение процесса

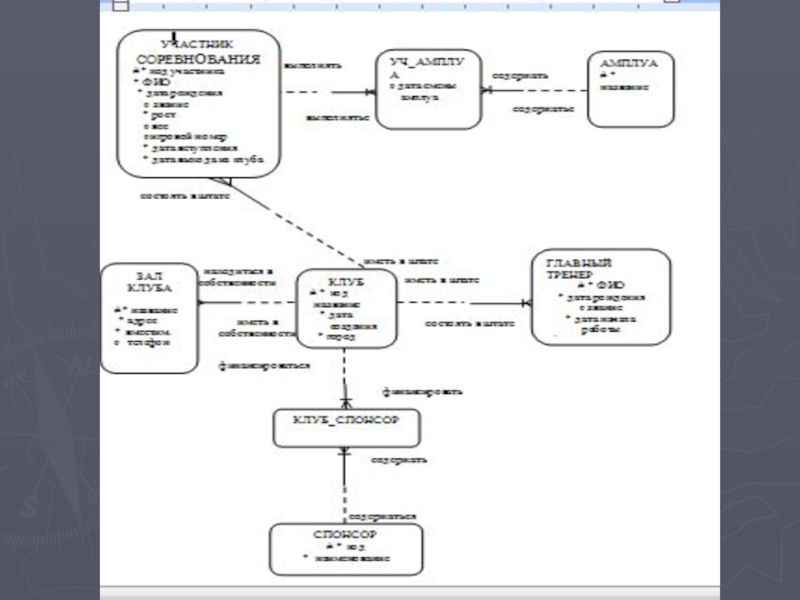

проектирования. Инфологическая модель включает в себя следующие этапы: 1 этап. Определение сущностей. 2 этап. Определение связей. 3 этап. Определение атрибутов. 4 этап. Определение доменов атрибутов. 5 этап. Определение UID. 6 этап. Создание ER – диаграммы. 7 этап. Обсуждение ее с пользователями. 8 этап. Документирование. Документирование ER – диаграммы включает документирование сущностей, связей, доменов и атрибутов.

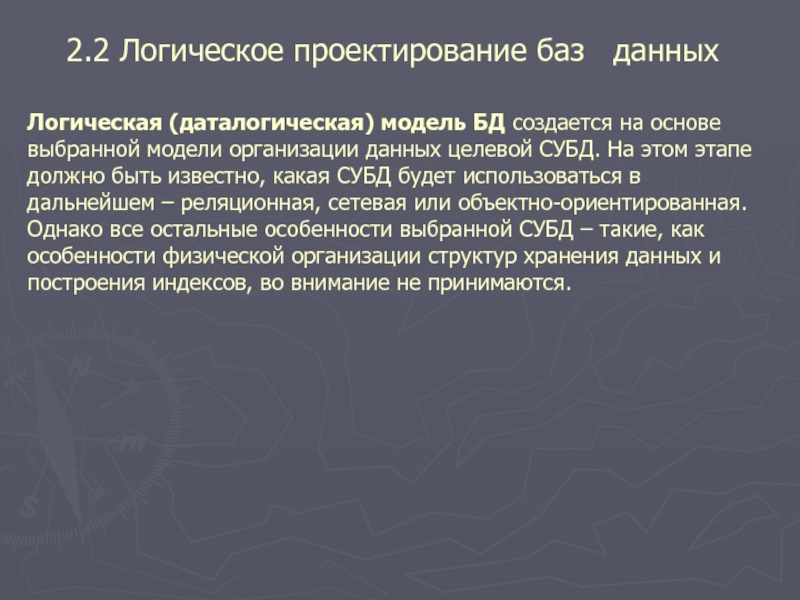

БД создается на основе выбранной модели организации данных целевой СУБД.

На этом этапе должно быть известно, какая СУБД будет использоваться в дальнейшем – реляционная, сетевая или объектно-ориентированная. Однако все остальные особенности выбранной СУБД – такие, как особенности физической организации структур хранения данных и построения индексов, во внимание не принимаются.

данных

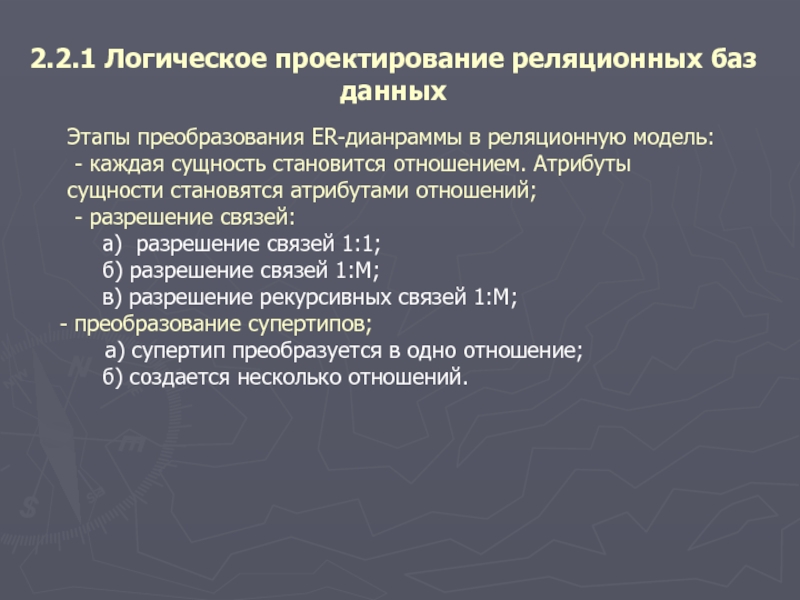

Этапы преобразования ER-дианраммы в реляционную модель: - каждая

сущность становится отношением. Атрибуты сущности становятся атрибутами отношений; - разрешение связей:
а) разрешение связей 1:1;
б) разрешение связей 1:М;
в) разрешение рекурсивных связей 1:М;
преобразование супертипов;
а) супертип преобразуется в одно отношение;
б) создается несколько отношений.

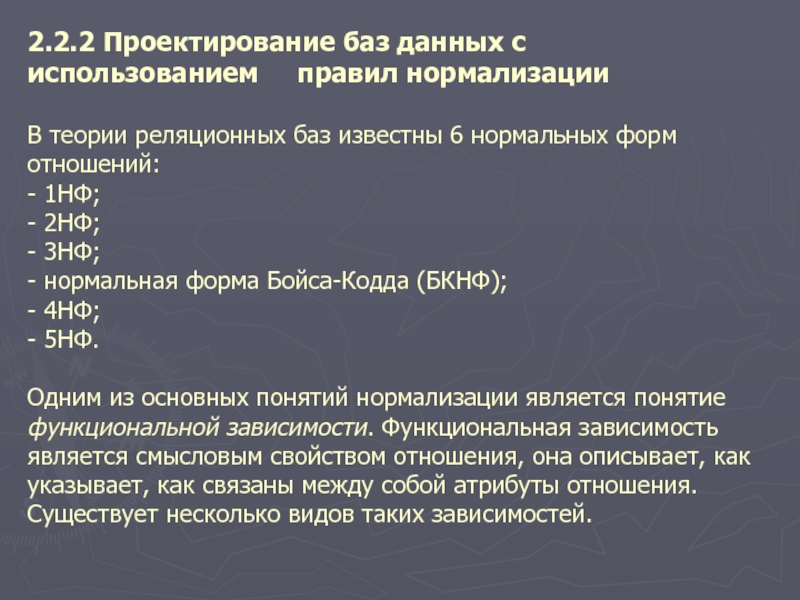

теории реляционных баз известны 6 нормальных форм отношений: - 1НФ; - 2НФ; -

3НФ; - нормальная форма Бойса-Кодда (БКНФ); - 4НФ; - 5НФ. Одним из основных понятий нормализации является понятие функциональной зависимости. Функциональная зависимость является смысловым свойством отношения, она описывает, как указывает, как связаны между собой атрибуты отношения. Существует несколько видов таких зависимостей.

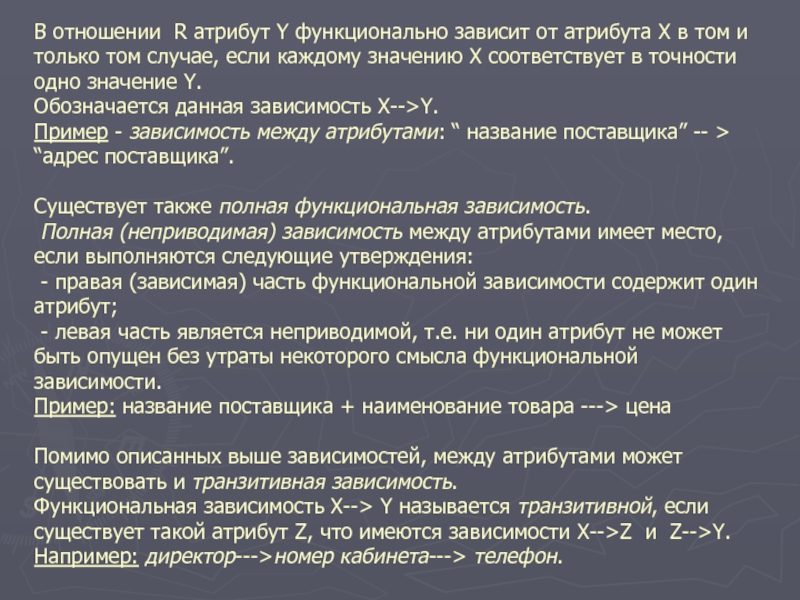

в том и только том случае, если каждому значению X

соответствует в точности одно значение Y. Обозначается данная зависимость X-->Y. Пример - зависимость между атрибутами: “ название поставщика” -- > “адрес поставщика”. Существует также полная функциональная зависимость. Полная (неприводимая) зависимость между атрибутами имеет место, если выполняются следующие утверждения: - правая (зависимая) часть функциональной зависимости содержит один атрибут; - левая часть является неприводимой, т.е. ни один атрибут не может быть опущен без утраты некоторого смысла функциональной зависимости. Пример: название поставщика + наименование товара ---> цена Помимо описанных выше зависимостей, между атрибутами может существовать и транзитивная зависимость. Функциональная зависимость X--> Y называется транзитивной, если существует такой атрибут Z, что имеются зависимости X-->Z и Z-->Y. Например: директор--->номер кабинета---> телефон.

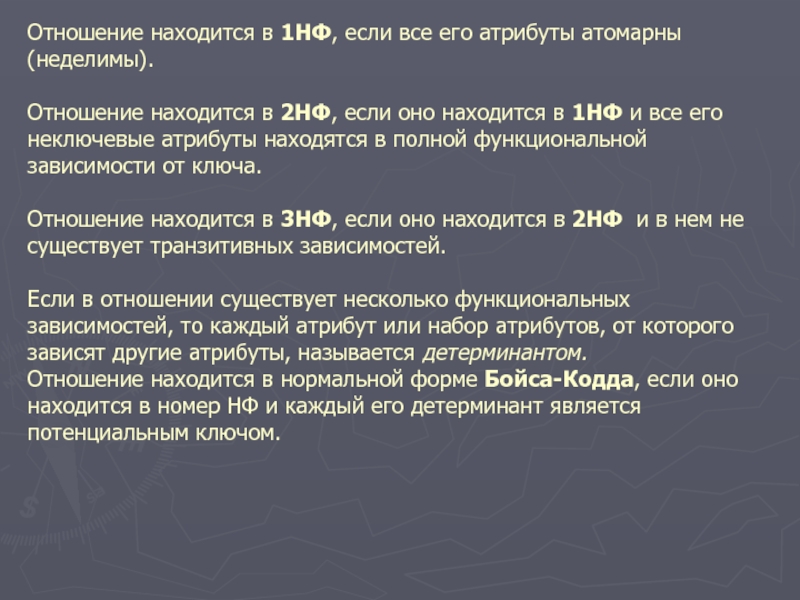

находится в 2НФ, если оно находится в 1НФ и все

его неключевые атрибуты находятся в полной функциональной зависимости от ключа. Отношение находится в 3НФ, если оно находится в 2НФ и в нем не существует транзитивных зависимостей. Если в отношении существует несколько функциональных зависимостей, то каждый атрибут или набор атрибутов, от которого зависят другие атрибуты, называется детерминантом. Отношение находится в нормальной форме Бойса-Кодда, если оно находится в номер НФ и каждый его детерминант является потенциальным ключом.

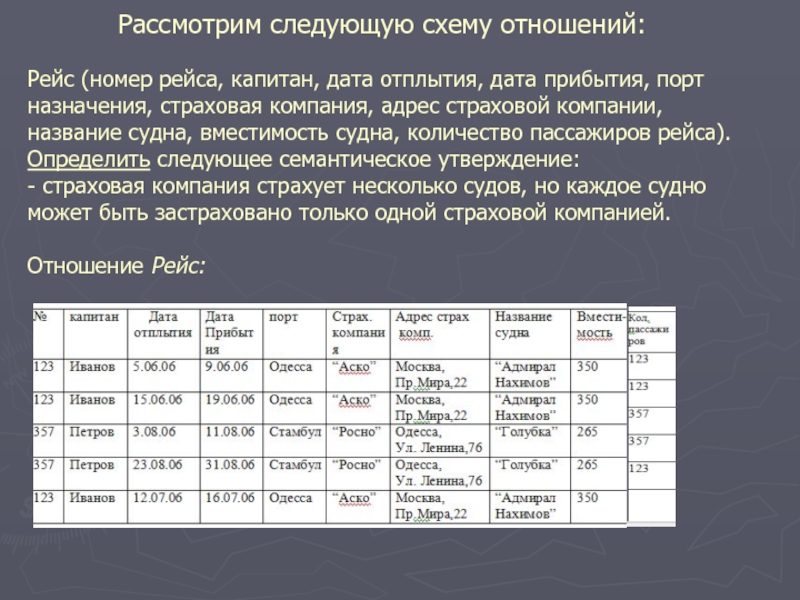

отношений: Рейс (номер рейса, капитан, дата отплытия, дата прибытия, порт назначения,

страховая компания, адрес страховой компании, название судна, вместимость судна, количество пассажиров рейса). Определить следующее семантическое утверждение: - страховая компания страхует несколько судов, но каждое судно может быть застраховано только одной страховой компанией. Отношение Рейс:

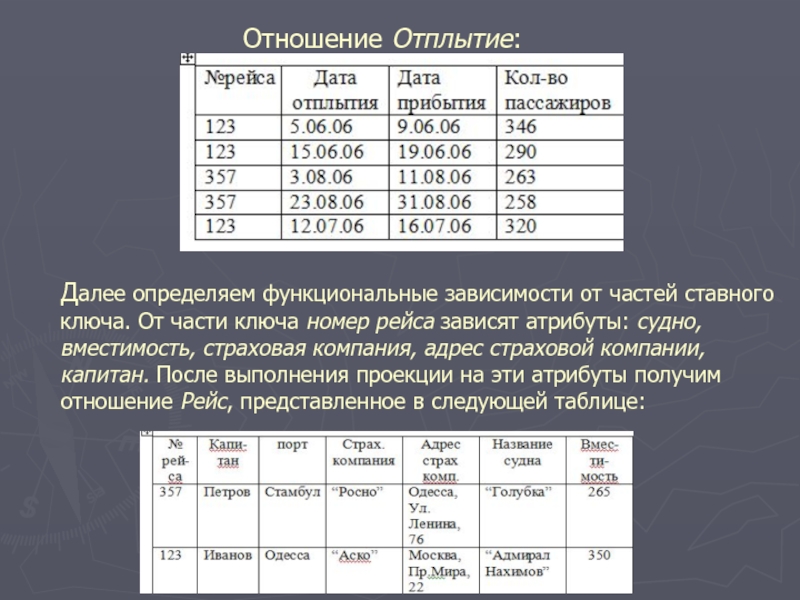

Отношение Отплытие: Далее определяем функциональные зависимости от частей ставного ключа.

От части ключа номер рейса зависят атрибуты: судно, вместимость, страховая компания, адрес страховой компании, капитан. После выполнения проекции на эти атрибуты получим отношение Рейс, представленное в следующей таблице:

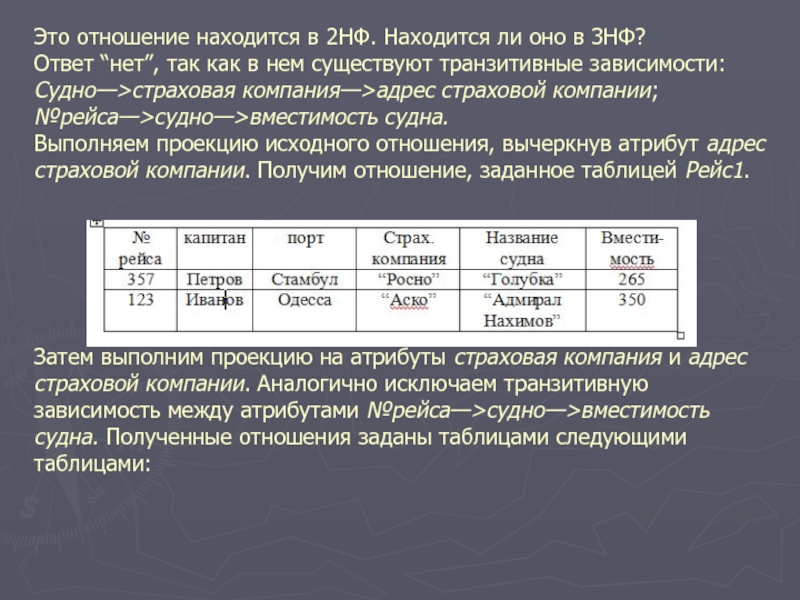

“нет”, так как в нем существуют транзитивные зависимости: Судно—>страховая компания—>адрес страховой

компании; №рейса—>судно—>вместимость судна. Выполняем проекцию исходного отношения, вычеркнув атрибут адрес страховой компании. Получим отношение, заданное таблицей Рейс1. Затем выполним проекцию на атрибуты страховая компания и адрес страховой компании. Аналогично исключаем транзитивную зависимость между атрибутами №рейса—>судно—>вместимость судна. Полученные отношения заданы таблицами следующими таблицами:

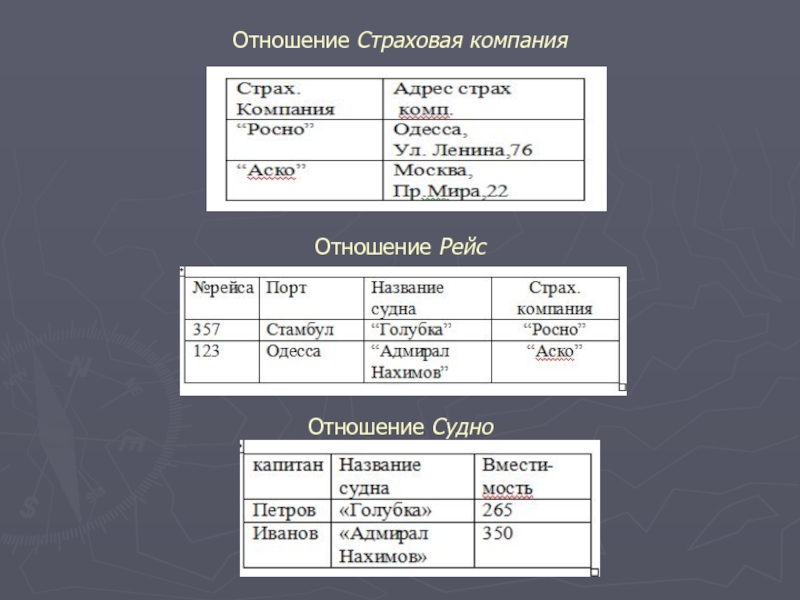

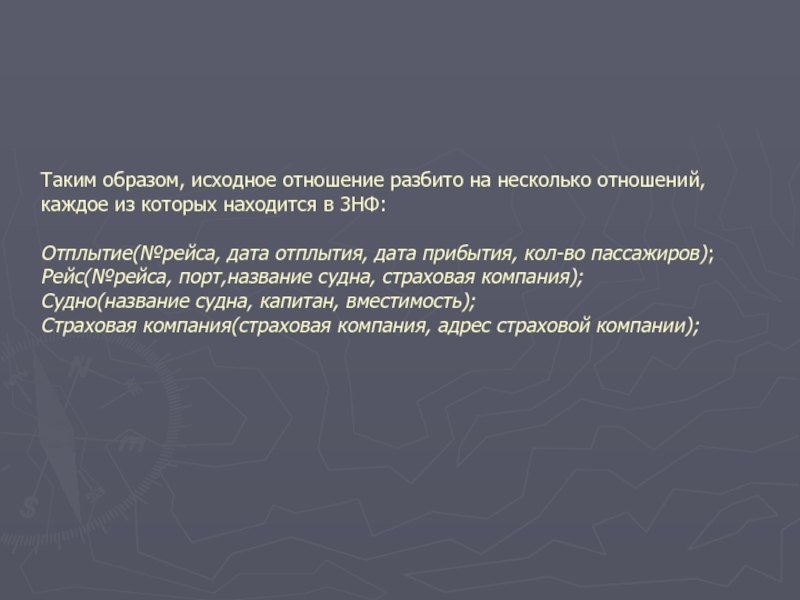

которых находится в 3НФ: Отплытие(№рейса, дата отплытия, дата прибытия, кол-во пассажиров); Рейс(№рейса,

порт,название судна, страховая компания); Судно(название судна, капитан, вместимость); Страховая компания(страховая компания, адрес страховой компании);

2. Что такое сущность? 3. К основным типам связи относят? 4. Дать

определение UID? 5. Сколько этапов включает в себя инфологическая модель? 6. Перечислить 6 нормальных форм отношений? 7. На какие группы делятся индексные файлы
