Слайд 1
Комплексы и средства специальной радиосвязи
ТЕМА №3
Радиоприемные и оконечные телеграфные
устройства.
ЗАНЯТИЕ № 1 Радиоприемные устройства Р-160П, Р-397.

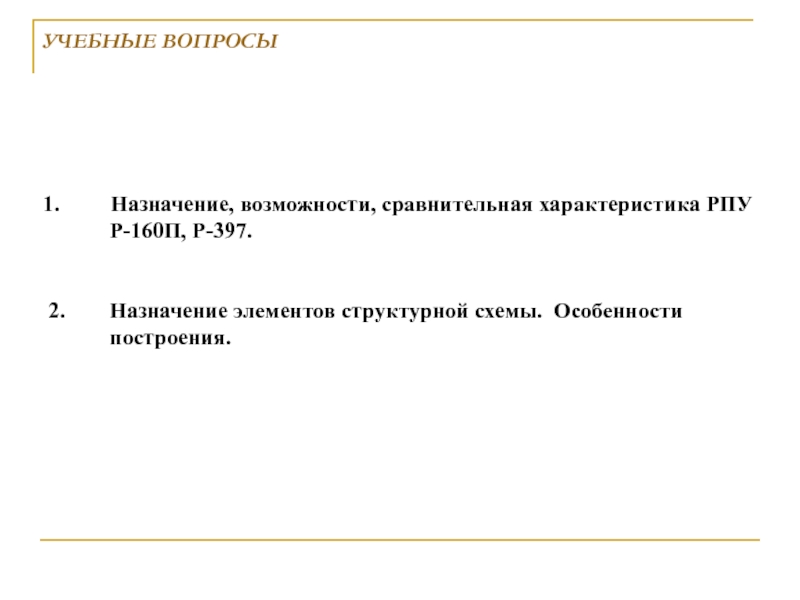

Слайд 2УЧЕБНЫЕ ВОПРОСЫ

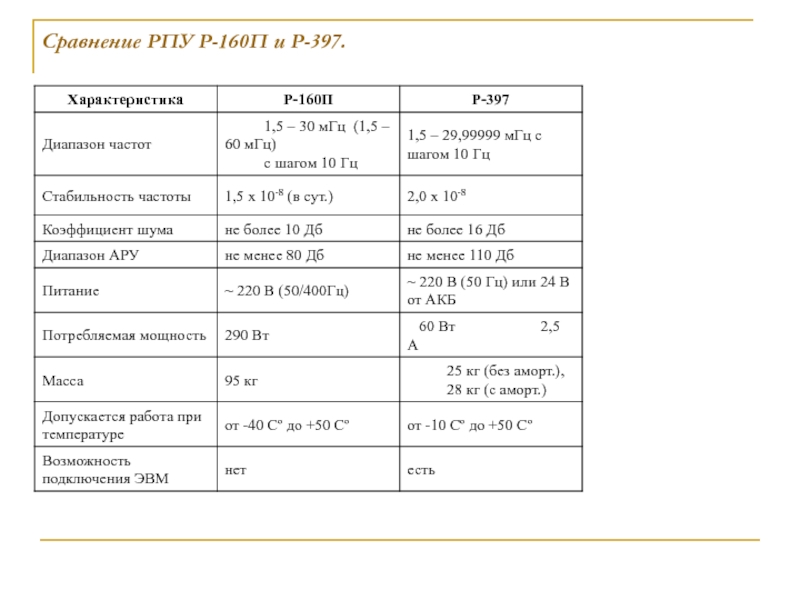

Назначение, возможности, сравнительная характеристика РПУ
Р-160П, Р-397.
2. Назначение
элементов структурной схемы. Особенности
построения.

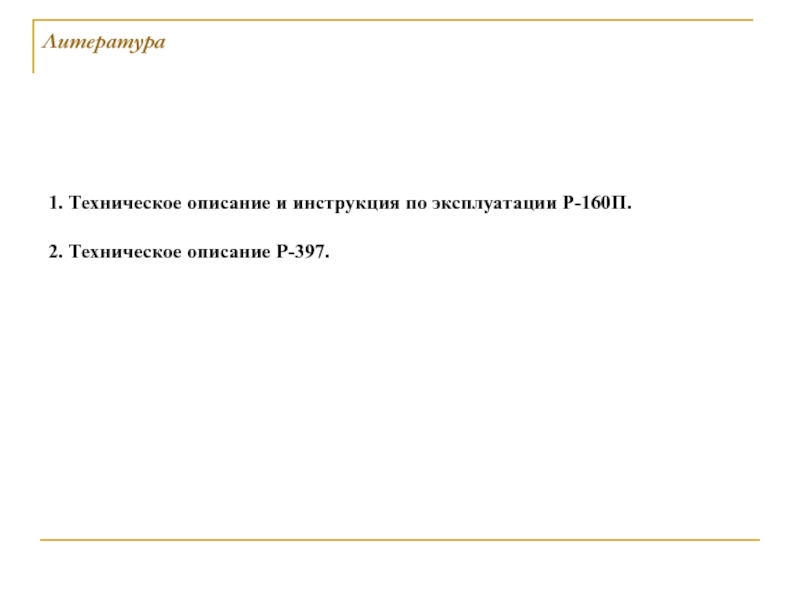

Слайд 3Литература
1. Техническое описание и инструкция по эксплуатации Р-160П.
2. Техническое описание
Р-397.
Слайд 4Назначение, ТТХ РПУ Р-160П.
РПУ Р-160
представляет собой магистральное радиоприемное устройство, предназначенное для приема информации
в КВ (УКВ) диапазоне, и используется как самостоятельное устройство или в составе комплексов связи.
РПУ Р-160 обеспечивает следующие виды работы:
- слуховой прием амплитудной ТЛГ (А1);
- слуховой прием амплитудной ТЛФ (A3B);
- слуховой прием частотной ТЛФ (F3B);
- прием однополосной телефонии в верхней или нижней боковой полосе с
ослабленной, полной и подавленной несущей (A3H, A3A, A3J);
- прием однополосной телефонии с подавленной несущей в режиме сложения
АРУ, при передаче одной и той же информации по обоим каналам;
- автоматический прием частотной телеграфии (ЧТ) по одному каналу (F1);
- автоматический прием двойной частотной телеграфии (ДЧТ)
по 2-м каналам (F6);
- автоматический прием относительной фазовой телеграфии (ОФТ) (F9);
- слуховой контроль ЧТ, ДЧТ и ОФТ.
- режим сдвоенного приема ЧТ при работе в составе комплекса.
Слайд 5
Тактико – технические характеристики Р-160П
Слайд 7Назначение и возможности РПУ Р-397.
РПУ Р-397 является автоматизированным радиоприемным
устройством, предназначенным для приема сигналов классов излучения A1A, A2A, H2A,
A3E, H3E, R3E, J3E, F1B, G19, F3E с выходами на головные телефоны, в линию, на телеграфные буквопечатающие аппараты и электронную регистрирующую аппаратуру. Радиоприемник может быть использован в сетях подвижной и фиксированной служб связи, в том числе в составе автоматизированных объектов и систем.
Слайд 9Тактико-технические характеристики Р-397.

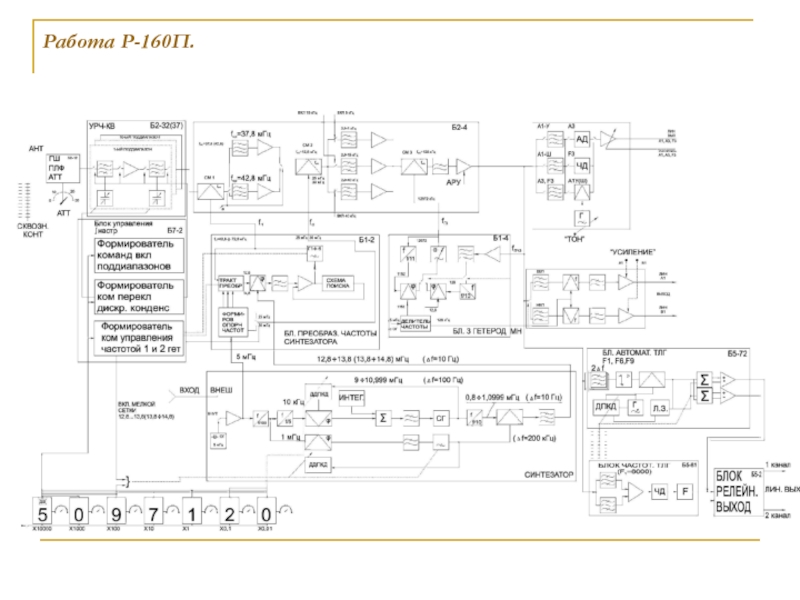

Слайд 112. Назначение элементов структурной схемы.
Р-160П
1. групповой тракт приема:
- Б2-12 блок
ПЛФ и антенного аттенюатора,
- Б2-32 (37) – приселектор,
- Б2-4
блок промежуточных частот;
2. тракт обработки сигналов:
- блок Б4-12 – каналы приема слуховых видов работы,
- блок Б4-25 – каналы приема однополосной телефонии,
- блоки Б5-72, Б6-46, Б5-81, Б5-2 – каналы приема сигналов - автоматической телеграфии;
3. система стабилизации частоты:
- Б1-6 синтезатор,
- Б1-2 блок преобразования частоты синтезатора,
- Б1-4 блок третьего гетеродина;
4. система управления и контроля:
- блоки Б7-2, Б7-53;
5. система питания:
- блок Б3-28.

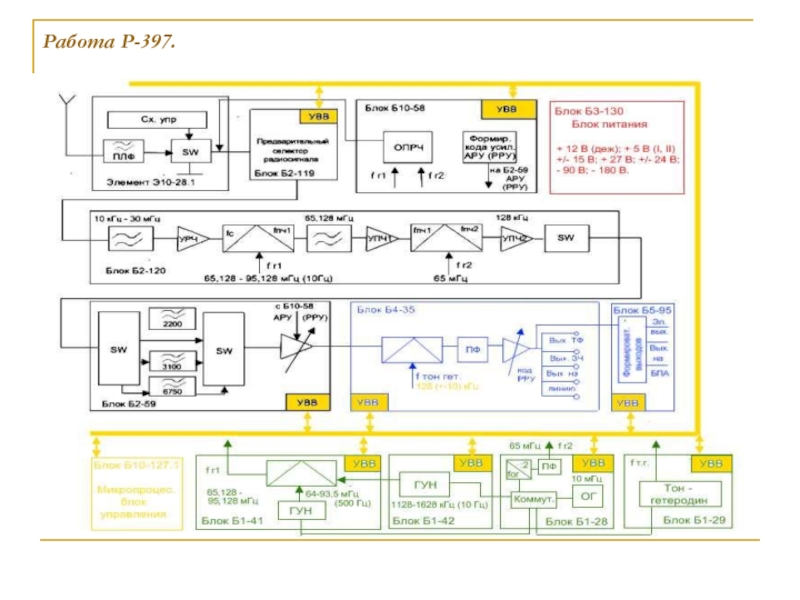

Слайд 132. Назначение элементов структурной схемы.
Р-397
1. групповой тракт приема:
- элемент Э10-28.1
– блок защиты входных цепей приемника,
- блок Б2-119 – блок
предварительной селекции радиосигнала,
- блок Б2-120 – блок усиления и двойного преобразования частоты,
- блок Б2-59 – блок фильтрации и усиления сигнала на промежуточной частоте,
- блок Б10-58 – блок управления главным трактом приема;
2. тракт обработки сигналов:
- блок Б4-35 – блок демодуляции телефонных видов работы,
- блок Б5-96 – блок демодуляции телеграфных видов работы;
3. система синтеза частот:
- блок Б1-28 – блок формирования колебания второго гетеродина и опорной
частоты,
- блок Б1-41 – блок формирования колебания первого гетеродина,
- блок Б1-42 блок формирования колебания «мелкой сетки» частот для первого
гетеродина,
- блок Б1-29 – блок формирования колебаний местной несущей и тонального
гетеродина;
4. система управления и контроля:
- блок Б10-27 – микропроцессорный блок управления;
5. система питания:
- блок Б3-130 – источник электропитания.
Слайд 15Задание на самоподготовку.
1. Повторить материал учебного занятия по конспекту и
указанной литературе.
2. Тема следующего занятия
3/2 «Особенности построения РПУ».
