Равномерность хода двигателя
Содержание
- 1. Равномерность хода двигателя
- 2. Суммарные крутящие моменты четырехтактных карбюраторных двигателей с различным количеством цилиндров (а…е)
- 3. Основные конструктивные факторы, способствующие уменьшению неравномерности:

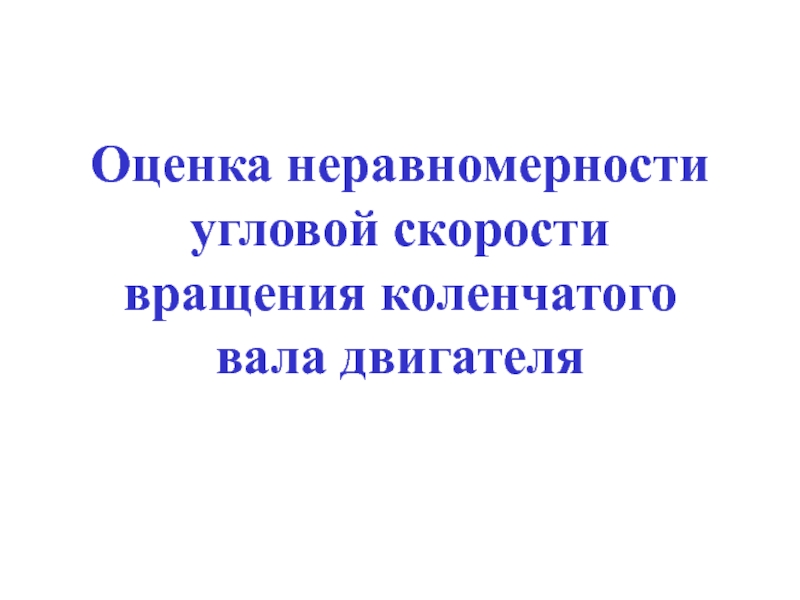

- 4. Оценка неравномерности угловой скорости вращения коленчатого вала двигателя
- 5. Принятые допущения при проведении анализа:

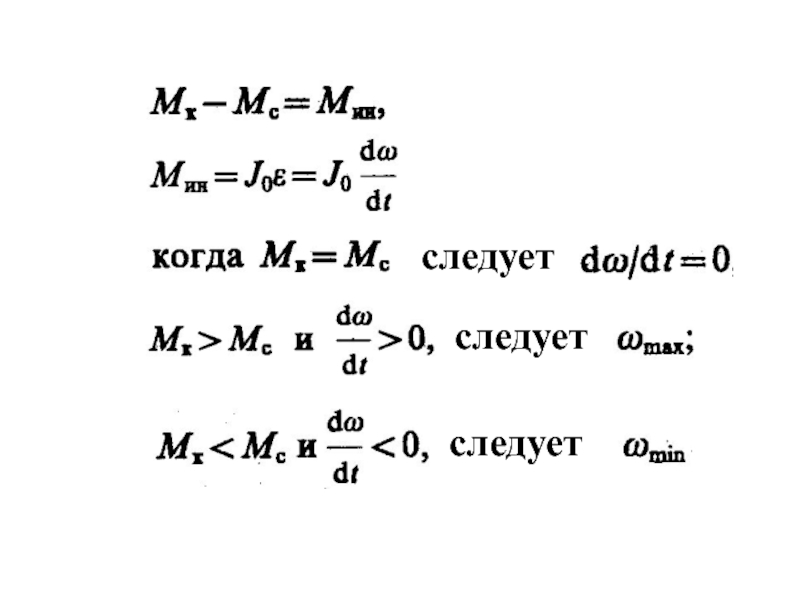

- 6. следуетследуетследует
- 7. Слайд 7
- 8. Неравномерность угловой скорости оценивается коэффициентом неравномерности хода:
- 9. Скачать презентанцию
Суммарные крутящие моменты четырехтактных карбюраторных двигателей с различным количеством цилиндров (а…е)
Слайды и текст этой презентации

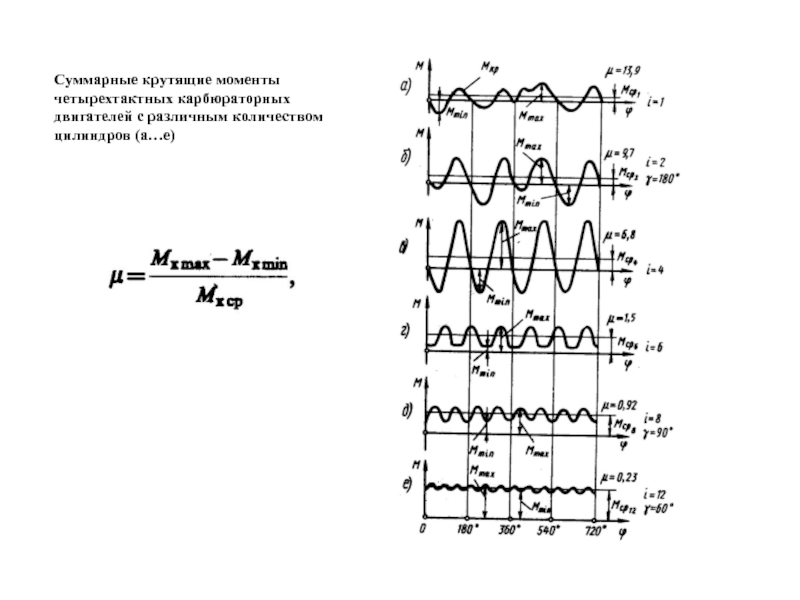

Слайд 2Суммарные крутящие моменты четырехтактных карбюраторных двигателей с различным количеством цилиндров
(а…е)

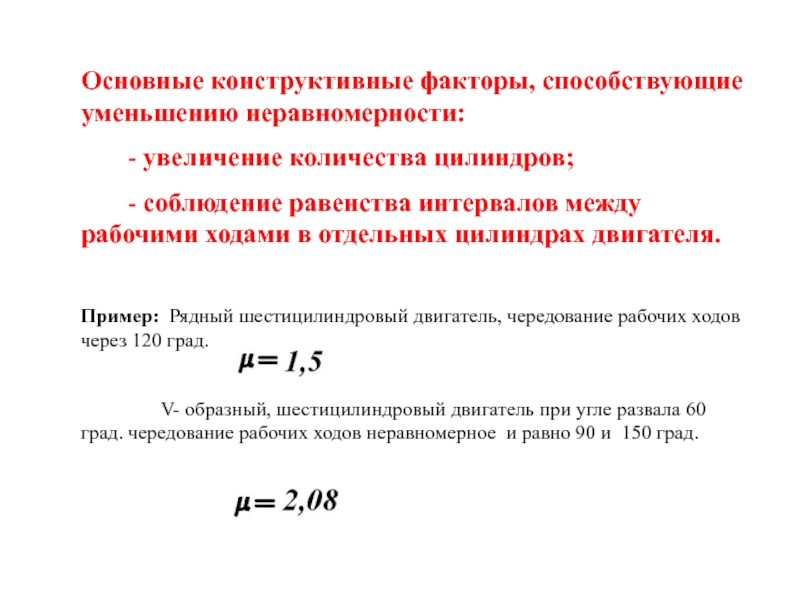

Слайд 3Основные конструктивные факторы, способствующие уменьшению неравномерности:
-
увеличение количества цилиндров;
- соблюдение равенства интервалов
между рабочими ходами в отдельных цилиндрах двигателя.Пример: Рядный шестицилиндровый двигатель, чередование рабочих ходов через 120 град.
V- образный, шестицилиндровый двигатель при угле развала 60 град. чередование рабочих ходов неравномерное и равно 90 и 150 град.

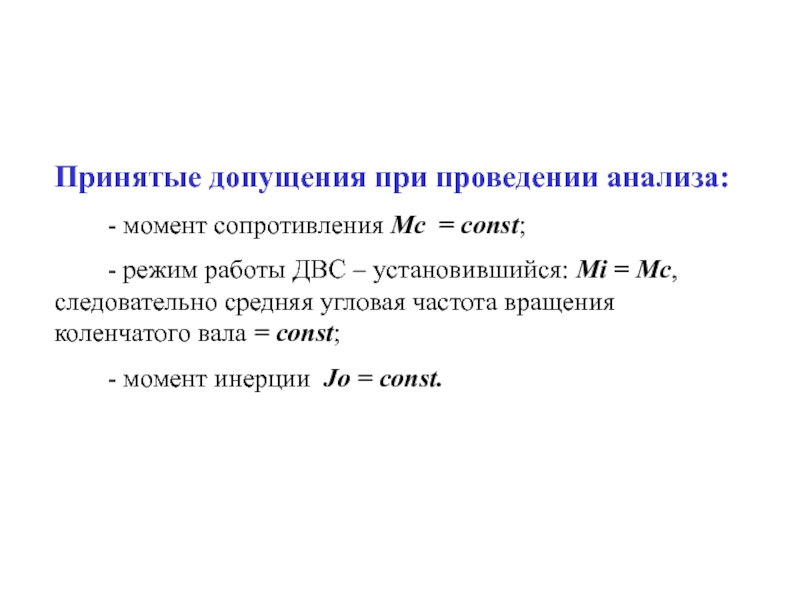

Слайд 5Принятые допущения при проведении анализа:
- момент
сопротивления Мс = const;
- режим работы
ДВС – установившийся: Мi = Мс, следовательно средняя угловая частота вращения коленчатого вала = const;- момент инерции Jo = const.
