Слайд 1



РЕКОНСТРУКЦИЯ ПЕРЕХОДА ЧЕРЕЗ АВТОМОБИЛЬНУЮ ДОРОГУ МАГИСТРАЛЬНОГО НЕФТЕПРОДУКТОПРОВОДА
«УФА-ПЕТРОПАВЛОВСК» НА УЧАСТКЕ

374,1 КМ
Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное

образовательное
учреждение высшего образования
«Уфимский государственный нефтяной технический университет»
Факультет трубопроводного транспорта

Кафедра «Сооружение и ремонт газонефтепроводов и газонефтехранилищ»

Студент группы БСТ-15-02 В.А. Капорская

Руководитель ст. преподаватель Т.Р. Насибуллин

РЕКОНСТРУКЦИЯ ПЕРЕХОДА ЧЕРЕЗ АВТОМОБИЛЬНУЮ ДОРОГУ МАГИСТРАЛЬНОГО НЕФТЕПРОДУКТОПРОВОДА «УФА-ПЕТРОПАВЛОВСК» НА УЧАСТКЕ 374,1 КММинистерство науки и высшего образования Российской

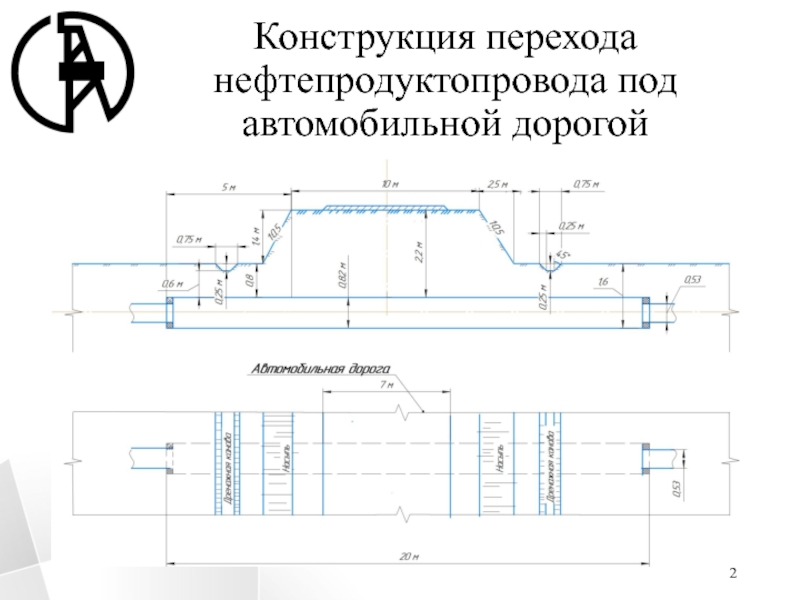

Слайд 2 Конструкция перехода

нефтепродуктопровода под автомобильной дорогой
Конструкция перехода

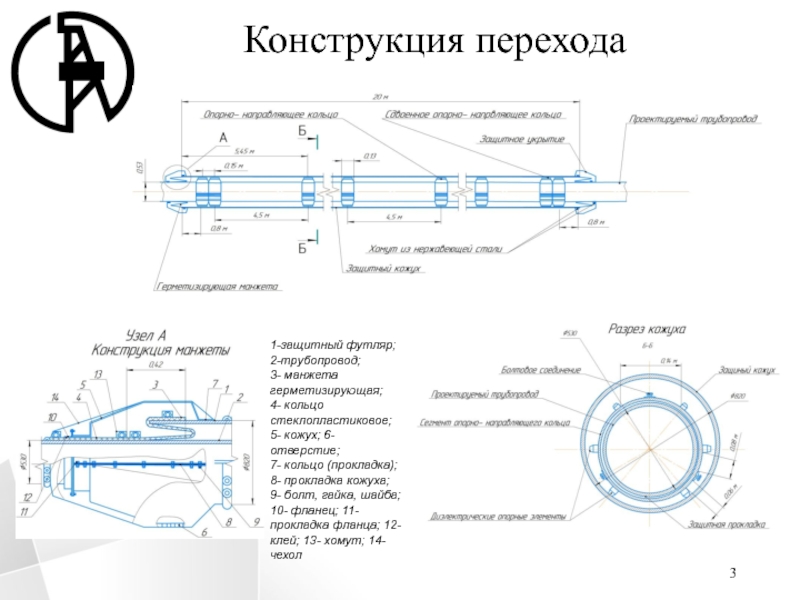

Слайд 3 Конструкция перехода
1-защитный футляр;
2-трубопровод;
3- манжета герметизирующая;
4-

кольцо стеклопластиковое;
5- кожух; 6- отверстие;
7- кольцо (прокладка);
8- прокладка

кожуха;
9- болт, гайка, шайба;
10- фланец; 11- прокладка фланца; 12- клей; 13- хомут; 14-чехол
Конструкция перехода1-защитный футляр; 2-трубопровод;3- манжета герметизирующая;4- кольцо стеклопластиковое; 5- кожух; 6- отверстие;7- кольцо

Слайд 4

Выгрузка труб автокраном

КС- 4561А
Выгрузка труб автокраном

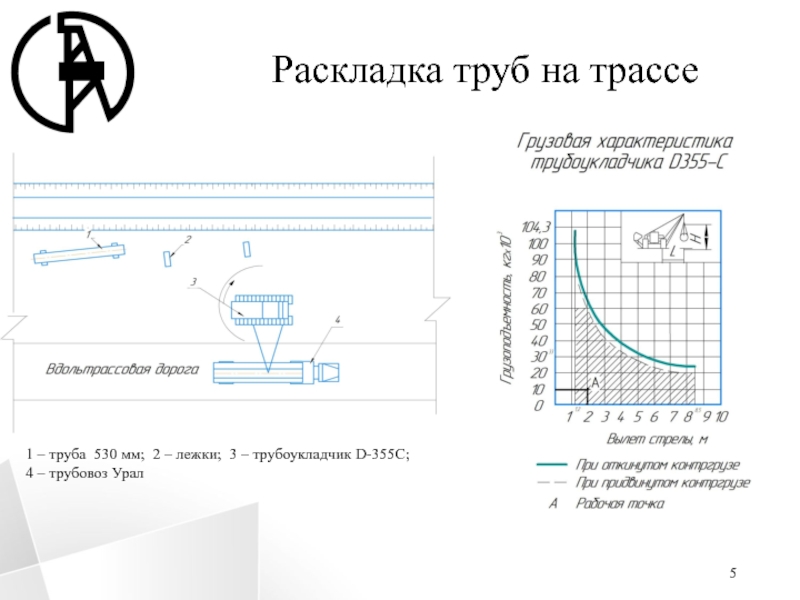

Слайд 5Раскладка труб на трассе







1 – труба 530 мм; 2 –

лежки; 3 – трубоукладчик D-355C; 4 – трубовоз Урал

Раскладка труб на трассе1 – труба 530 мм; 2 – лежки; 3 – трубоукладчик D-355C; 4 –

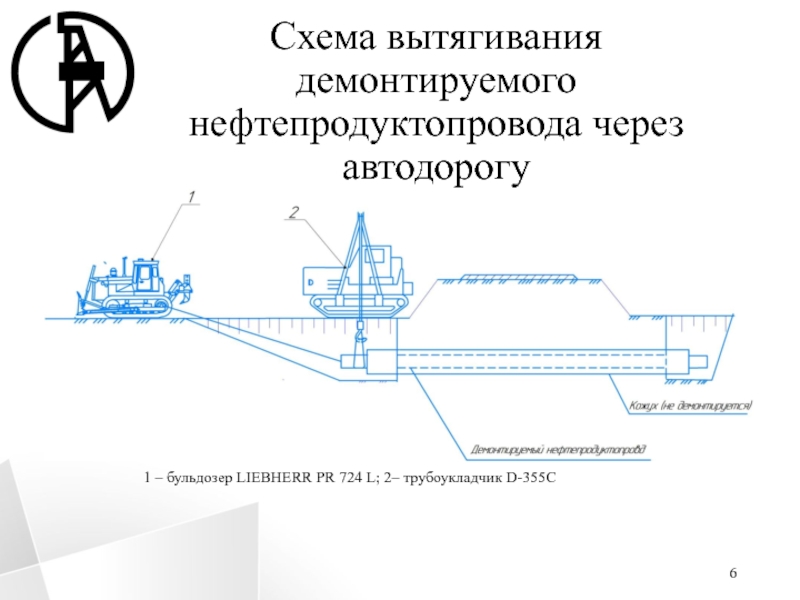

Слайд 6 Схема вытягивания демонтируемого нефтепродуктопровода через автодорогу


1 – бульдозер LIEBHERR PR

724 L; 2– трубоукладчик D-355C

Схема вытягивания демонтируемого нефтепродуктопровода через автодорогу1 – бульдозер LIEBHERR PR 724 L; 2– трубоукладчик D-355C

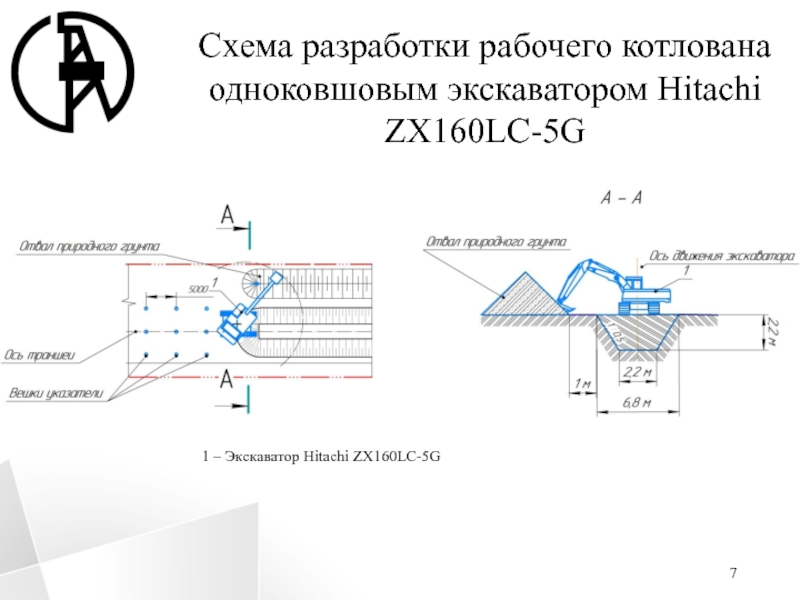

Слайд 7Схема разработки рабочего котлована
одноковшовым экскаватором Hitachi ZX160LC-5G
1 –

Экскаватор Hitachi ZX160LC-5G

Схема разработки рабочего котлована одноковшовым экскаватором Hitachi ZX160LC-5G 1 – Экскаватор Hitachi ZX160LC-5G

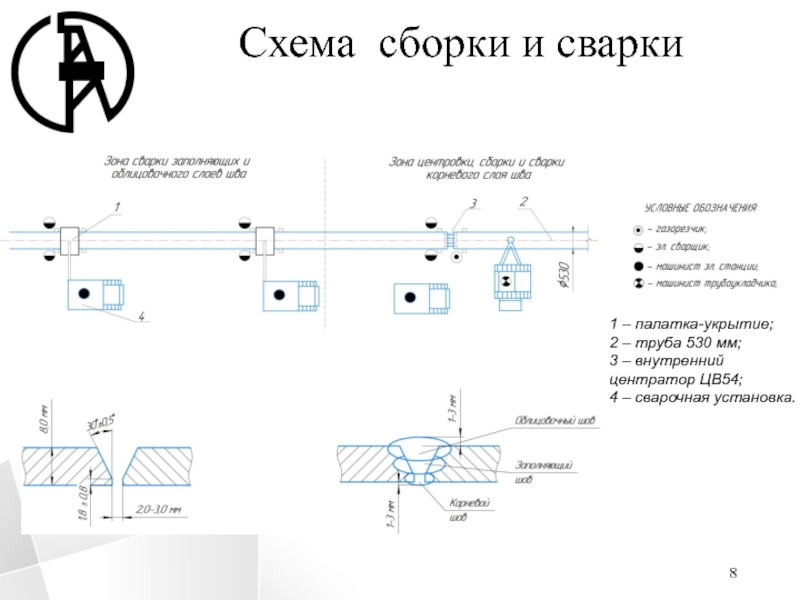

Слайд 8Схема сборки и сварки
1 – палатка-укрытие;
2 – труба 530

мм;
3 – внутренний центратор ЦВ54;
4 – сварочная установка.

Схема сборки и сварки 1 – палатка-укрытие;2 – труба 530 мм;3 – внутренний центратор ЦВ54;4 –

Слайд 9Схема прокладки защитного футляра под дорогой способом ГШБ установкой типа

УГБ
1 – режущая головка;
2 – шнек; 3 – якорная

труба;
4 – тяговый трос;
5 – система блоков;
6 – защитный футляр;
7 – тяговая лебедка;
8 – установка горизонтального бурения УГБ-17;
9 – трубоукладчик D-355C;
10 – сцепное устройство;
11 – роликовые опоры;
12 – бревенчатый настил 1х1 м.
Схема прокладки защитного футляра под дорогой способом ГШБ установкой типа УГБ1 – режущая головка; 2 – шнек;

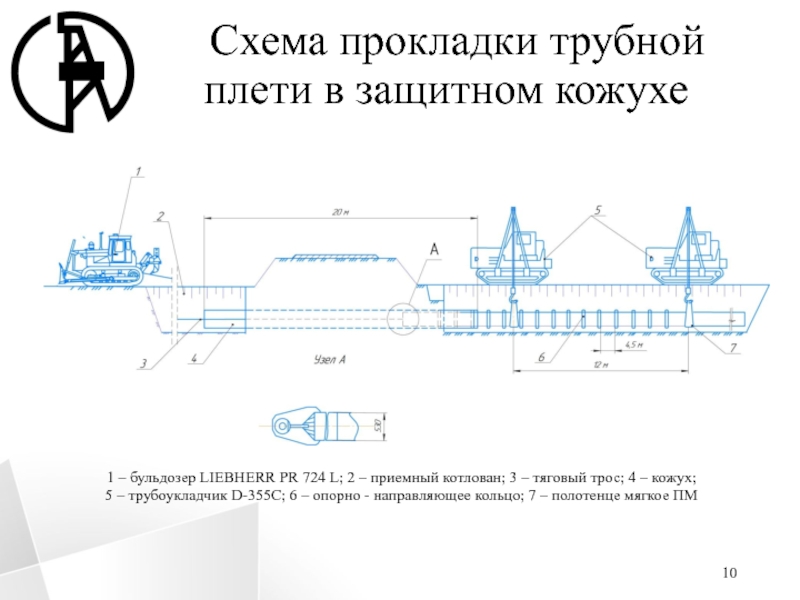

Слайд 10 Схема прокладки трубной плети в защитном кожухе







1

– бульдозер LIEBHERR PR 724 L; 2 – приемный котлован;

3 – тяговый трос; 4 – кожух;
5 – трубоукладчик D-355C; 6 – опорно - направляющее кольцо; 7 – полотенце мягкое ПМ
Схема прокладки трубной плети в защитном кожухе1 – бульдозер LIEBHERR PR 724 L; 2

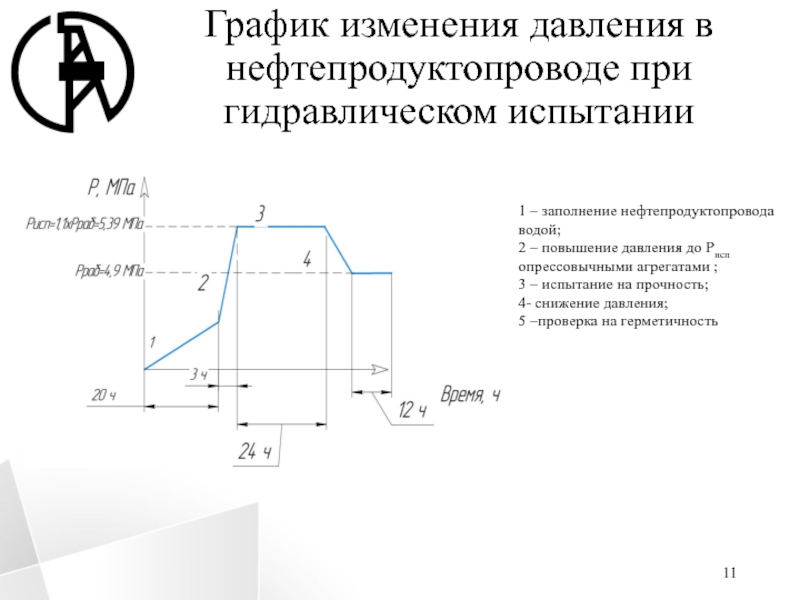

Слайд 11График изменения давления в нефтепродуктопроводе при гидравлическом испытании
1 – заполнение

нефтепродуктопровода водой;
2 – повышение давления до Pисп опреcсовычными агрегатами

;
3 – испытание на прочность;
4- снижение давления;
5 –проверка на герметичность
График изменения давления в нефтепродуктопроводе при гидравлическом испытании1 – заполнение нефтепродуктопровода водой; 2 – повышение давления до

Слайд 12Спасибо за внимание!

Спасибо за внимание!
