САУ паротурбинным генератором

ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
ФАКУЛЬТЕТ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ
КАФЕДРА «УПРАВЛЕНИИ И ИНФОРМАТИКА В ТЕХНИЧЕСКИХ СИСТЕМАХ»
КУРСОВАЯ РАБОТА
по

дисциплине
Локальные системы управления

САУ ПАРОТУРБИНННЫМ ГЕНЕРАТОРОМ

Выполнил ст. гр. УИТ – 53
Шалкинская В.А.

Принял к.т.н. каф. УИТ
Скоробогатова Т.Н.

автоматического управления
Давление пара, МН/м2

13÷14.
Рабочая температура пара, 0С 540÷560.
Производительность парогенераторов, т/ч 1600÷4600.
Мощность турбогенератора, МВт 500÷1380.
Расход воды, м2/сек 30.
Удельный расход топлива, г/кВт∙ч 340.
Частота электрического тока, Гц 50.
Время работы паровой турбины, ч 100 тыс.
Перерегулирование, % 0÷25.
Время управления, с 70÷90.
Период дискретизации, с 0.025.

МП – микропроцессор; Каг – котельный агрегат; ПП – паропровод; РЛ – рабочие лопатки;
Р – ротор турбины; ЭГ – электрический генератор; К – конденсатор; Н – насос; В - ваттметр

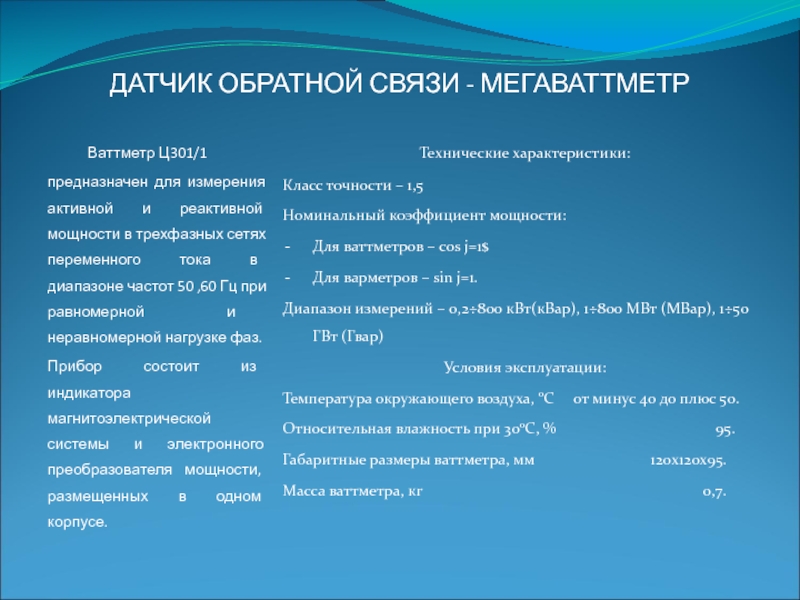

и реактивной мощности в трехфазных сетях переменного тока в диапазоне

частот 50 ,60 Гц при равномерной и неравномерной нагрузке фаз.
Прибор состоит из индикатора магнитоэлектрической системы и электронного преобразователя мощности, размещенных в одном корпусе.

Технические характеристики:
Класс точности – 1,5
Номинальный коэффициент мощности:
Для ваттметров – cos j=1$
Для варметров – sin j=1.
Диапазон измерений – 0,2÷800 кВт(кВар), 1÷800 МВт (МВар), 1÷50 ГВт (Гвар)
Условия эксплуатации:
Температура окружающего воздуха, 0С от минус 40 до плюс 50.
Относительная влажность при 300С, % 95.
Габаритные размеры ваттметра, мм 120х120х95.
Масса ваттметра, кг 0,7.

системы:
Система находится на
границе устойчивости
согласно виду годографа
Михайлова

желаемой ЛАЧХ:

Передаточную функцию последовательного корректирующего звена:

состоящего из R-C - цепочек
