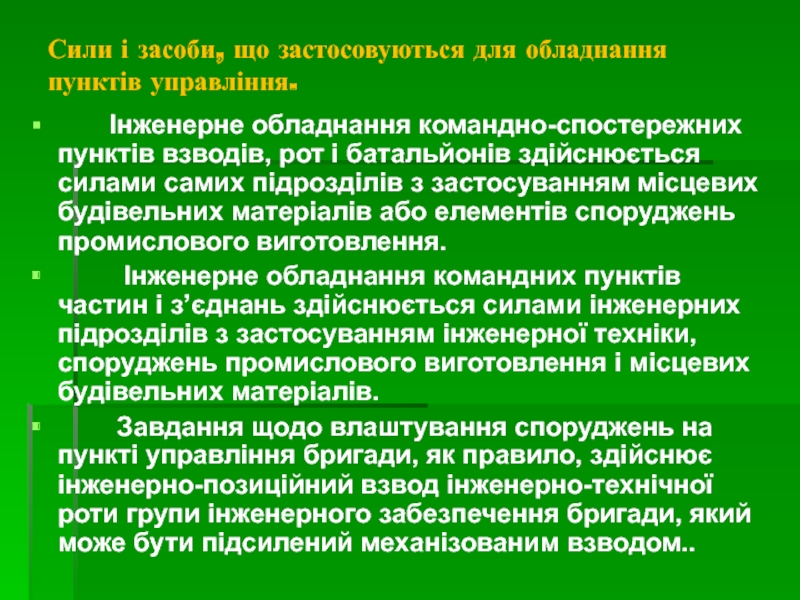

- 33. Сили і засоби, що застосовуються для обладнання
- 34. Слайд 34

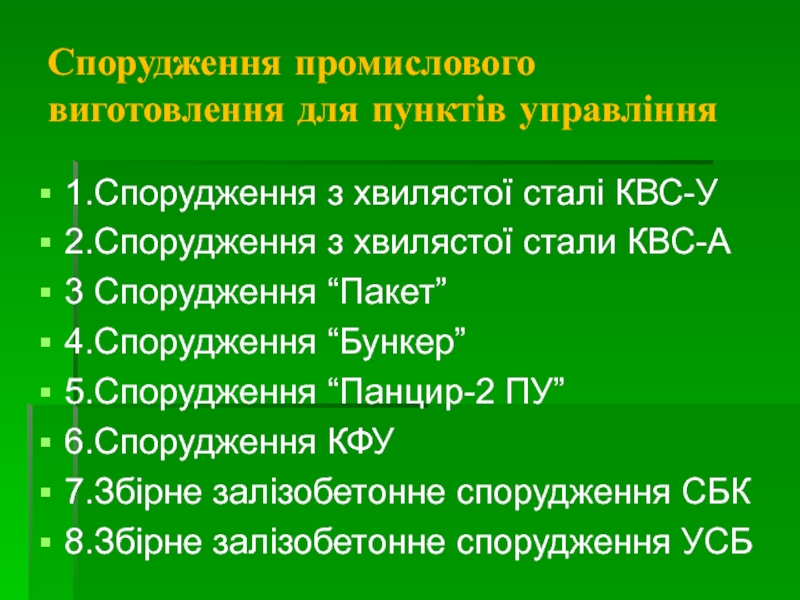

- 35. Спорудження промислового виготовлення для пунктів управління1.Спорудження з

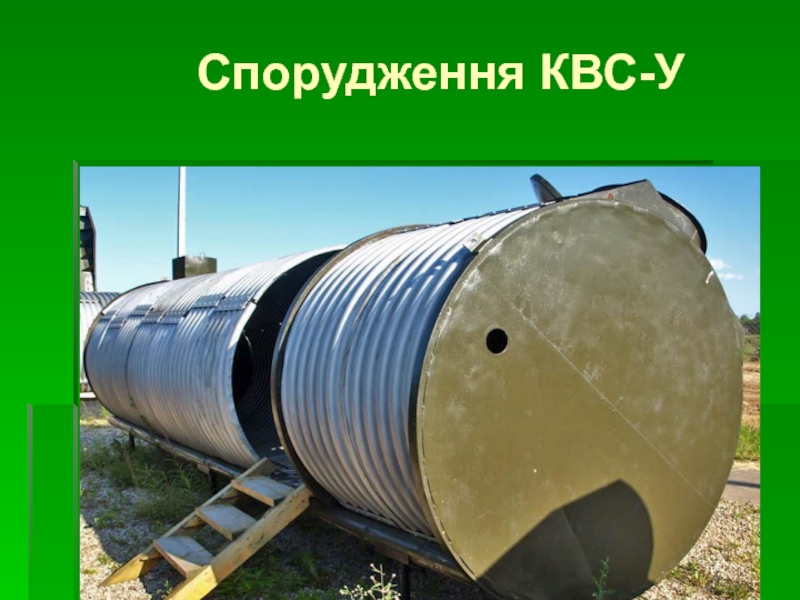

- 36. Спорудження КВС-У

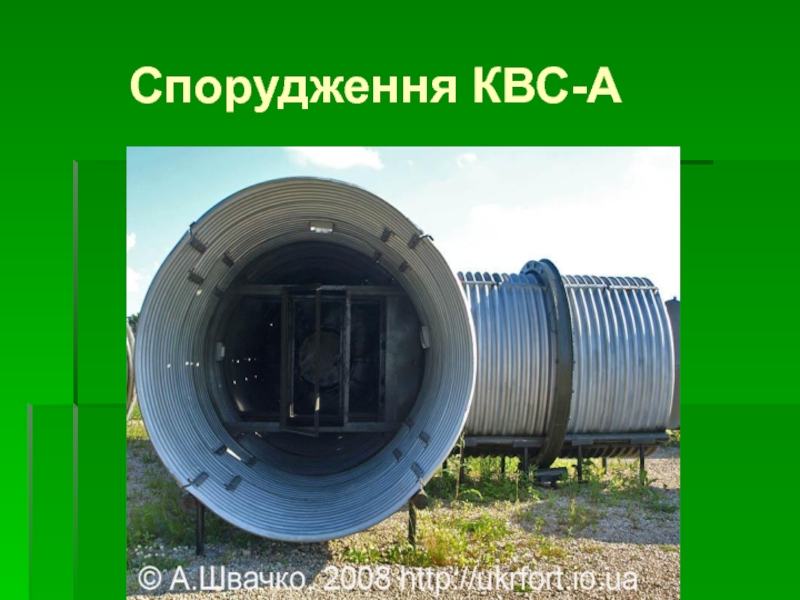

- 37. Спорудження КВС-А

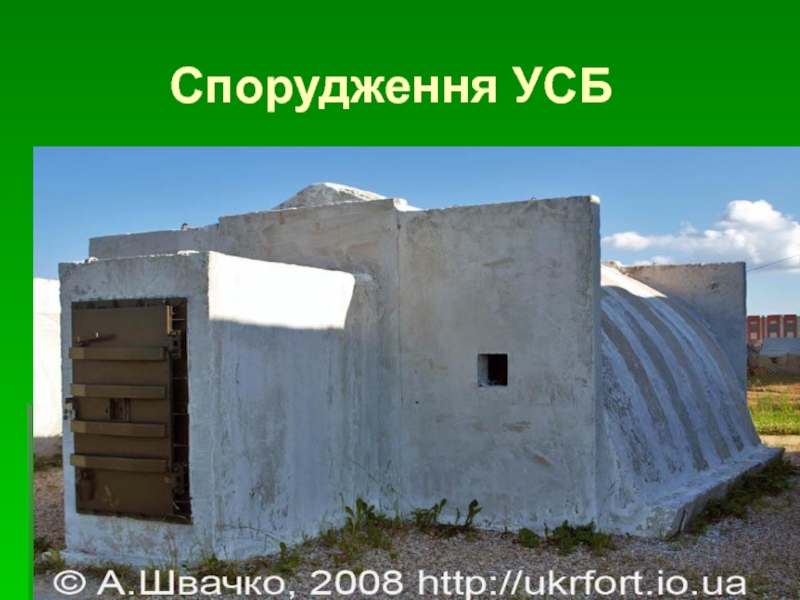

- 38. Спорудження УСБ

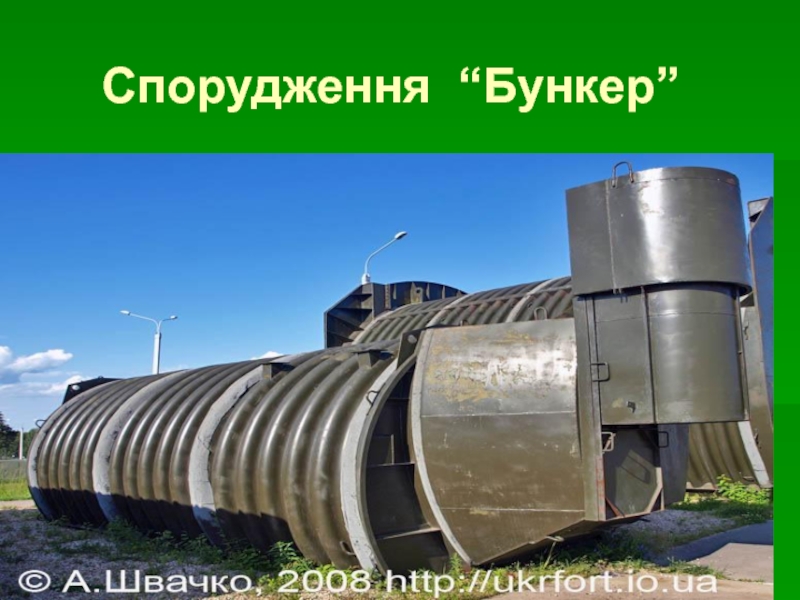

- 39. Спорудження “Бункер”

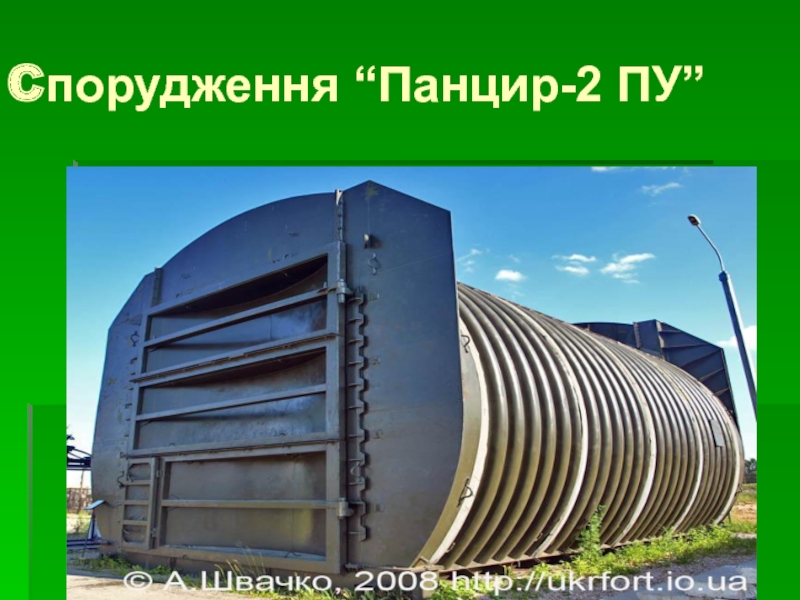

- 40. Cпорудження “Панцир-2 ПУ”

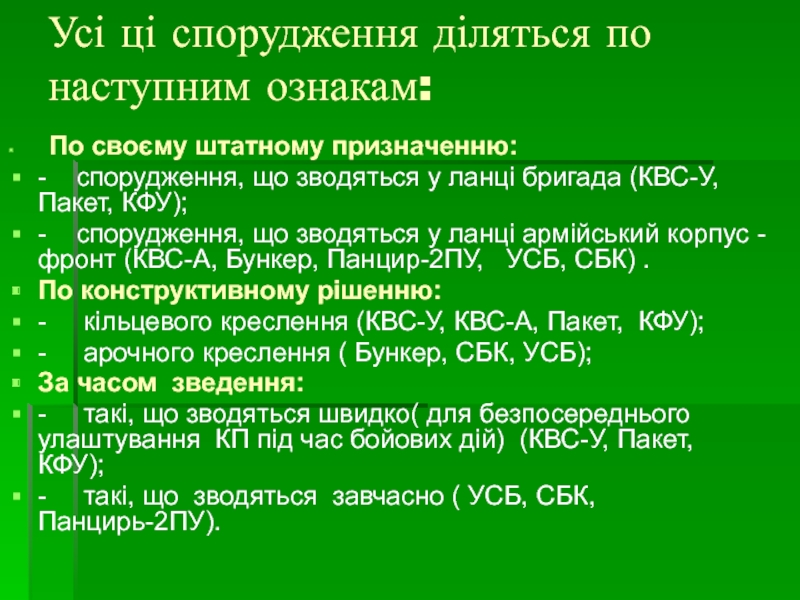

- 41. Усі ці спорудження діляться по наступним ознакам:
- 42. Слайд 42

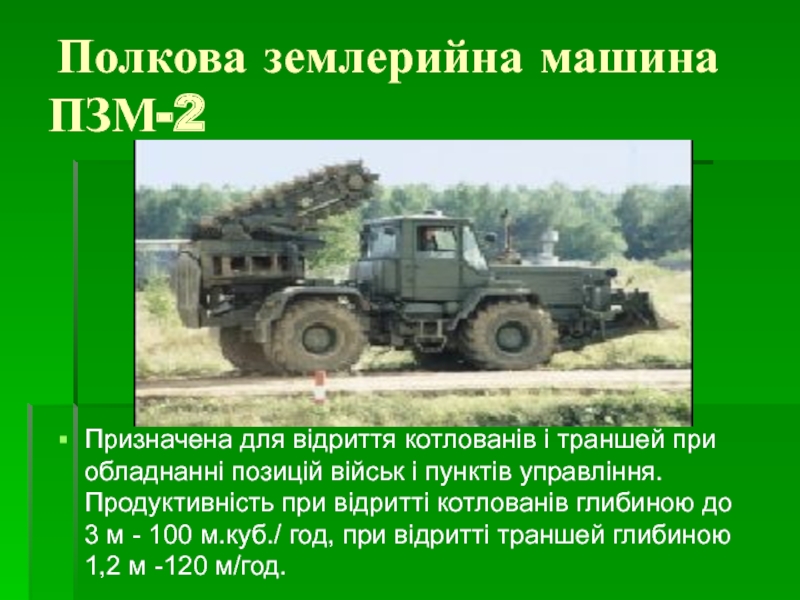

- 43. Полкова землерийна машина ПЗМ-2

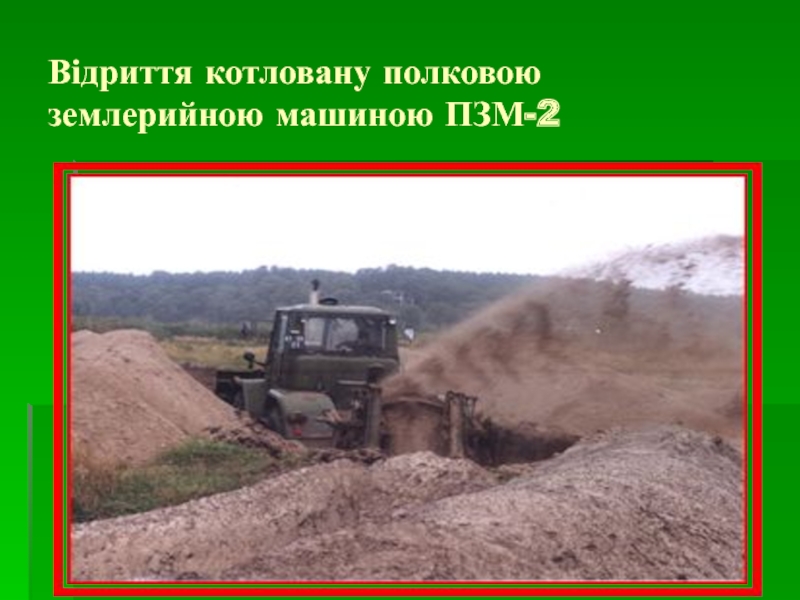

- 44. Відриття котловану полковою землерийною машиною ПЗМ-2
- 45. Котлованна машина МДК-3Призначена для відриття котлованів при

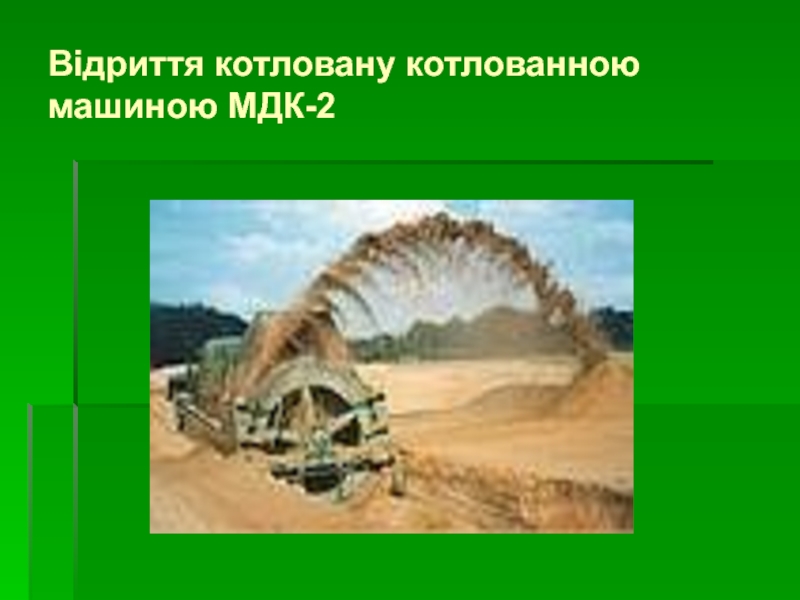

- 46. Відриття котловану котлованною машиною МДК-2

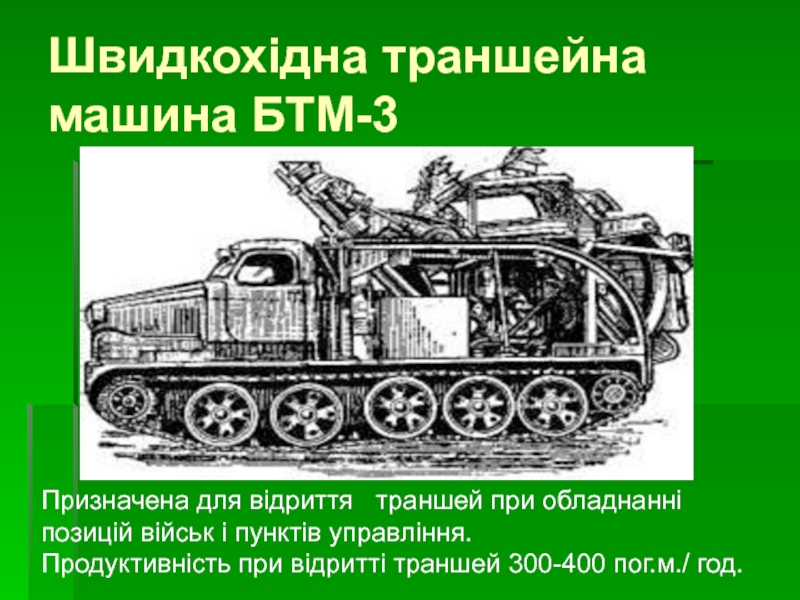

- 47. Швидкохідна траншейна машина БТМ-3Призначена для відриття

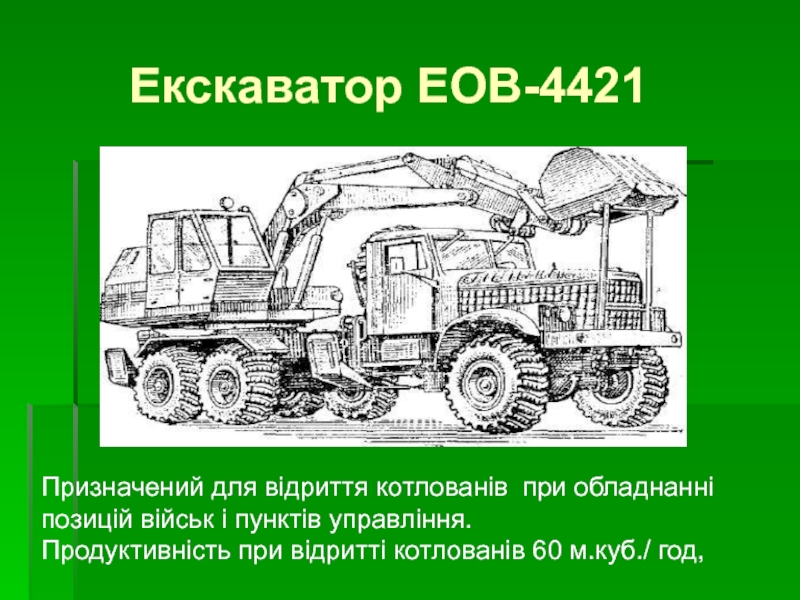

- 48. Екскаватор ЕОВ-4421Призначений для відриття
- 49. Слайд 49
- 50. Слайд 50

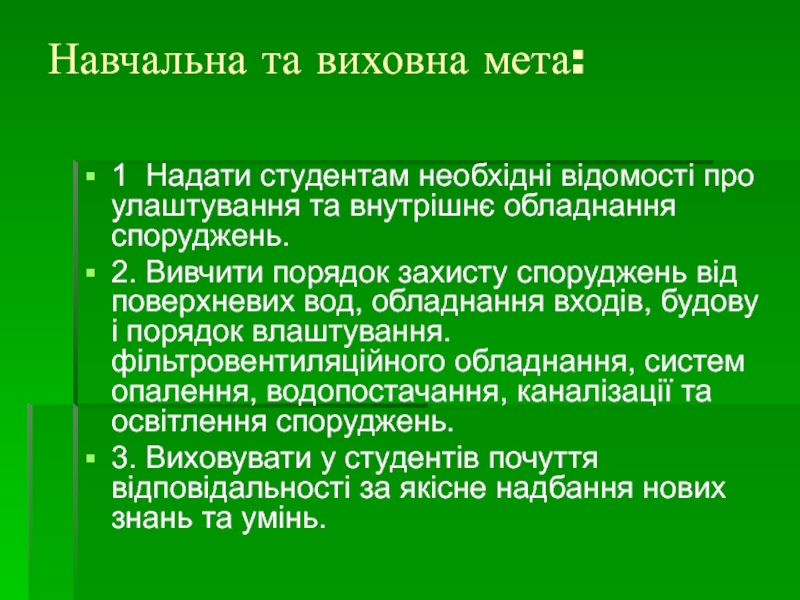

- 51. Навчальна та виховна мета: 1 Надати студентам
- 52. Навчальні питання1.Спорудження для роботи та

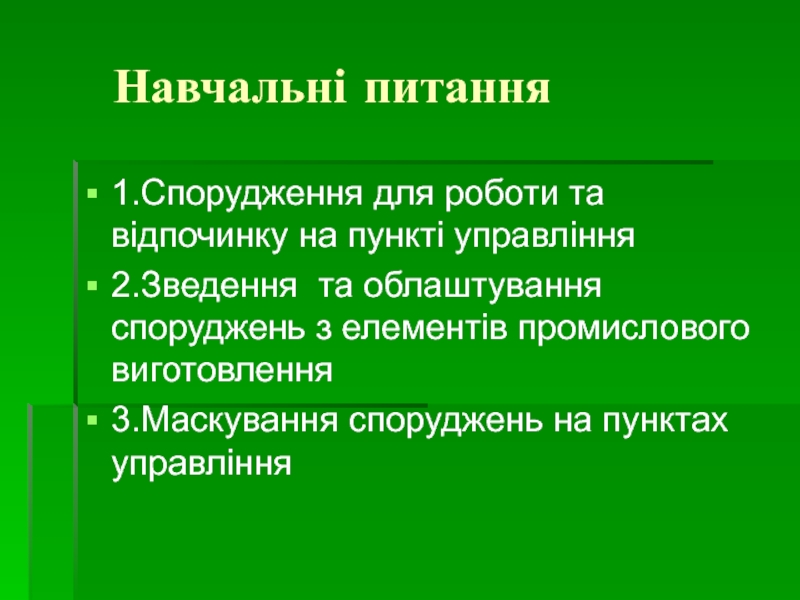

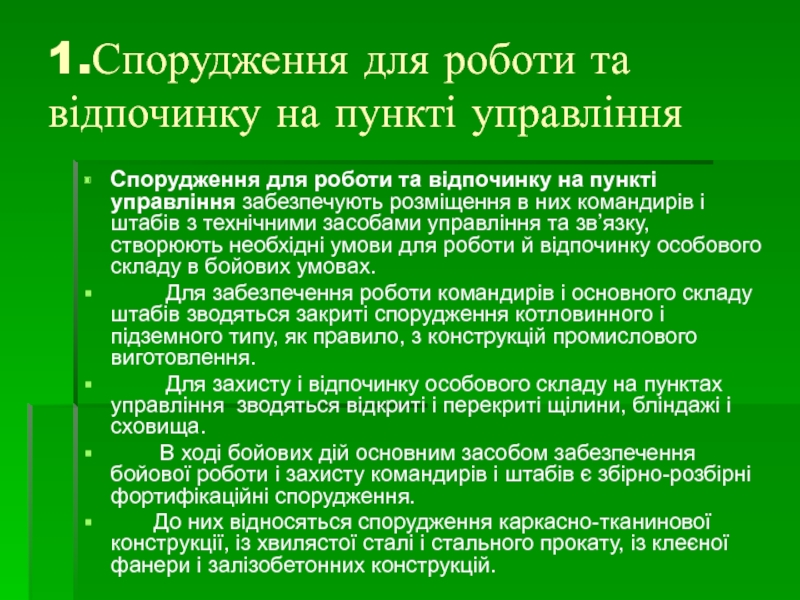

- 53. 1.Спорудження для роботи та відпочинку на пункті
- 54. 2.Cпорудження промислового виготовлення, які можуть застосовуватися при
- 55. 3.Маскування споруджень на пунктах управління Маскування

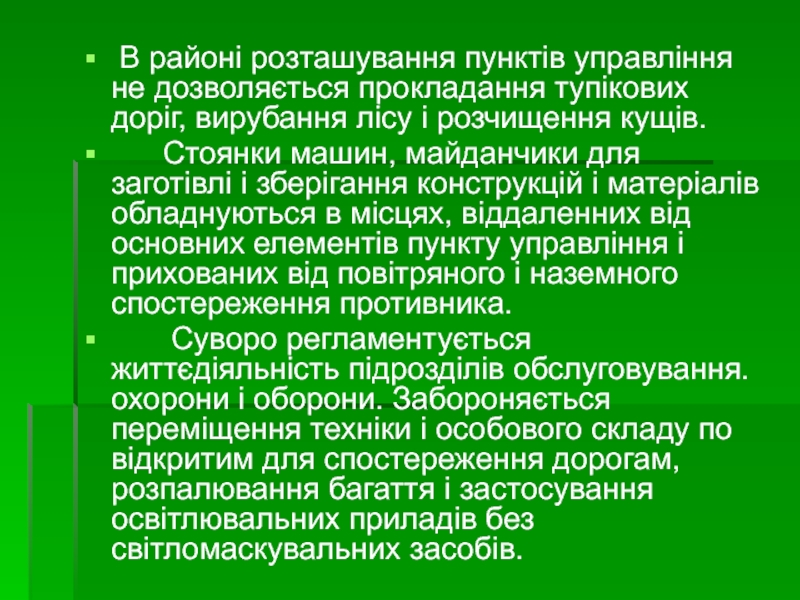

- 56. В районі розташування пунктів управління не

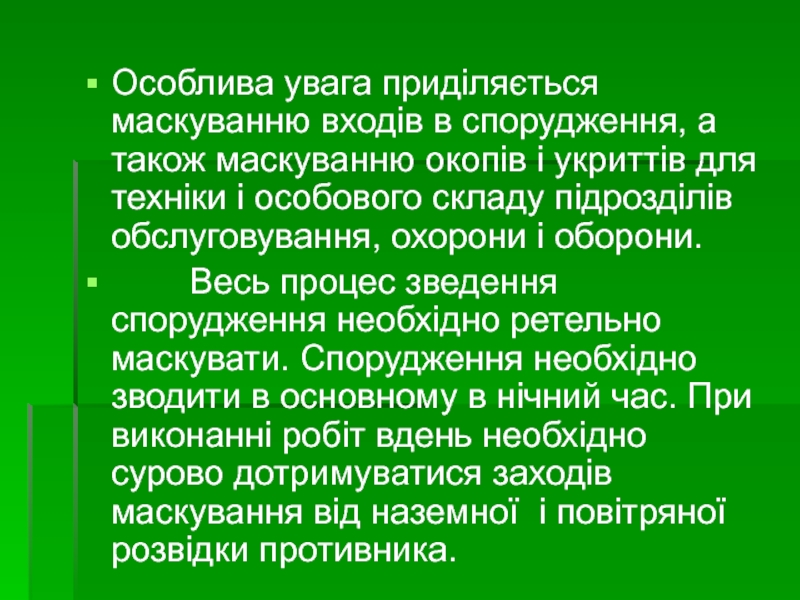

- 57. Особлива увага приділяється маскуванню входів в спорудження,
- 58. Слайд 58
- 59. Навчальна та виховна мета: 1 Надати студентам

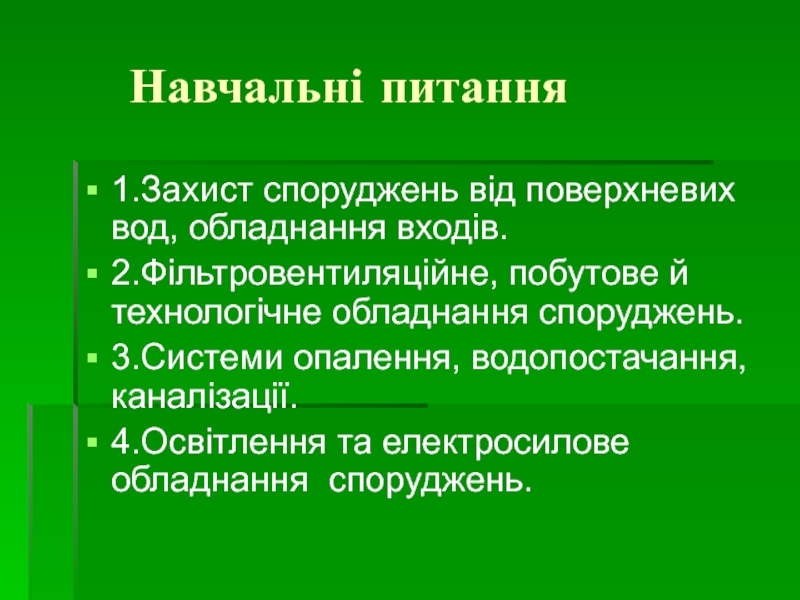

- 60. Навчальні питання1.Захист споруджень від

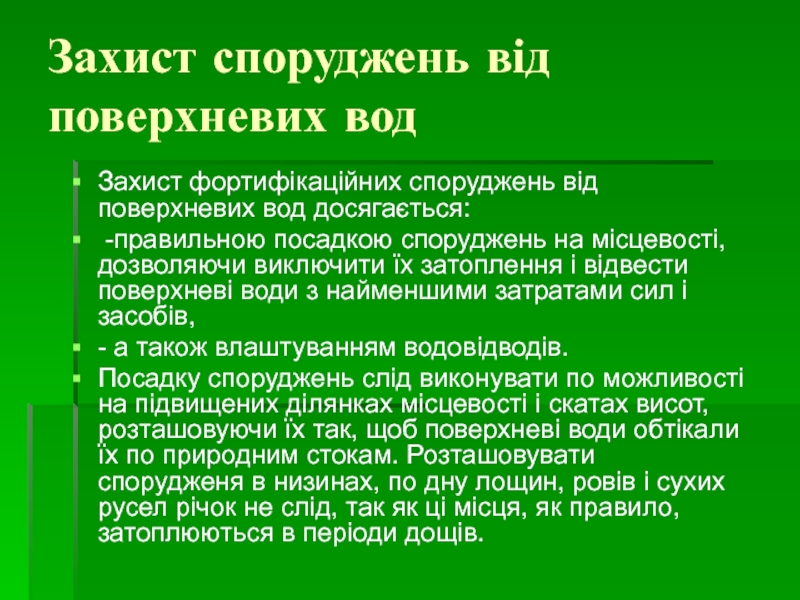

- 61. Захист споруджень від поверхневих вод Захист фортифікаційних

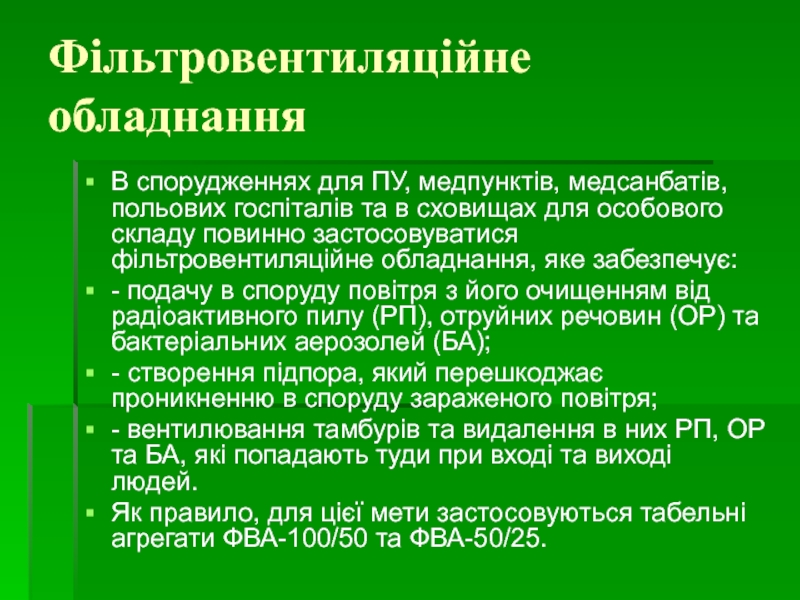

- 62. Фільтровентиляційне обладнанняВ спорудженнях для ПУ, медпунктів, медсанбатів,
- 63. Слайд 63
- 64. Табельні фільтровентиляційні агрегати складаються з вентилятора з

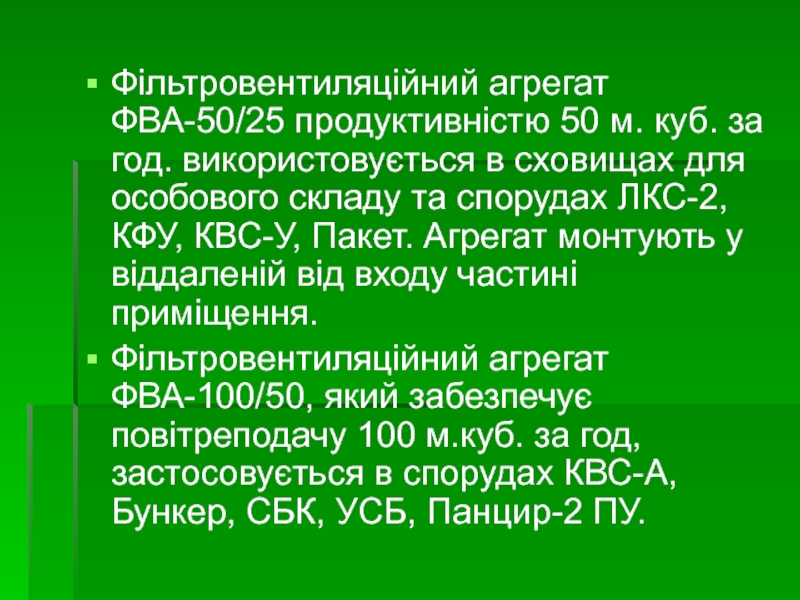

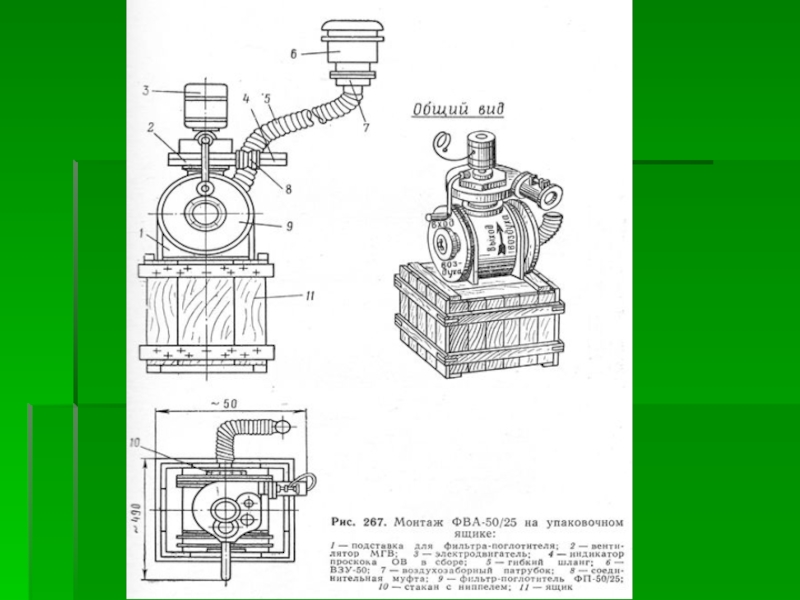

- 65. Фільтровентиляційний агрегат ФВА-50/25 продуктивністю 50 м. куб.
- 66. Слайд 66

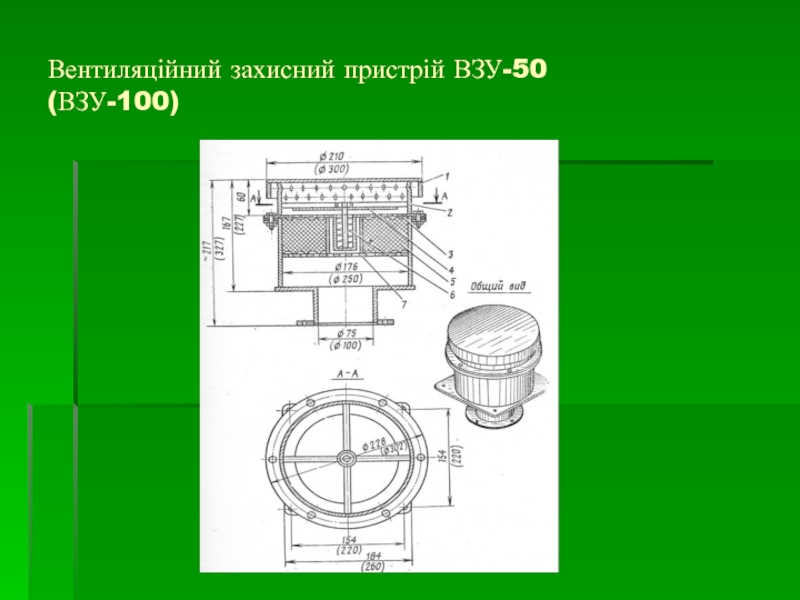

- 67. Вентиляційний захисний пристрій ВЗУ-50 (ВЗУ-100)

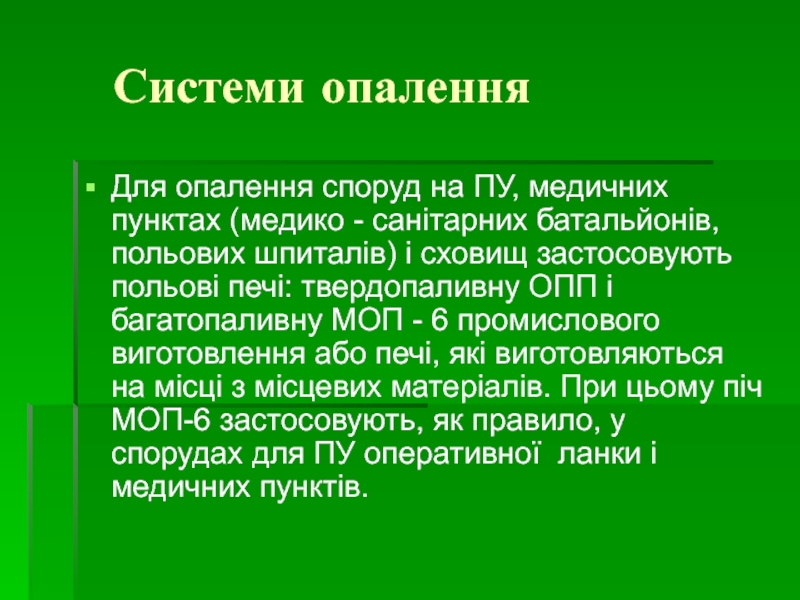

- 68. Системи опаленняДля опалення споруд на

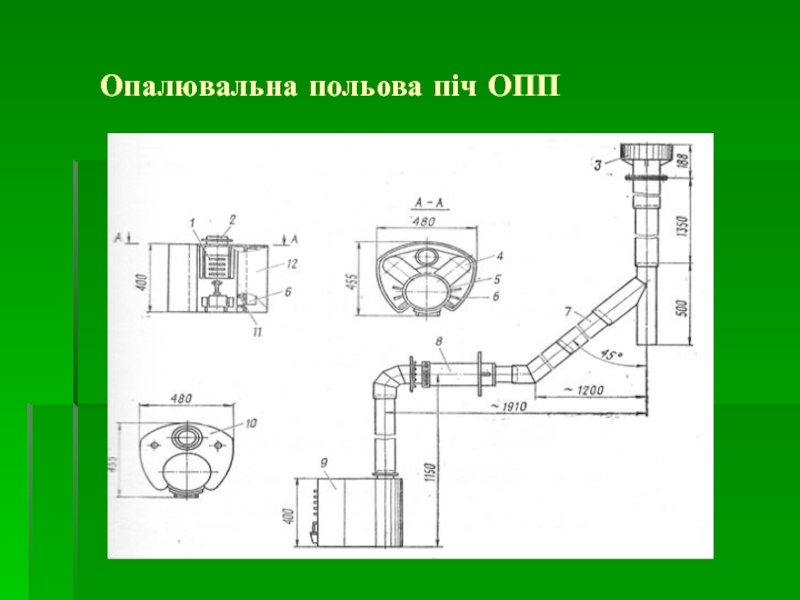

- 69. Опалювальна польова піч ОПП

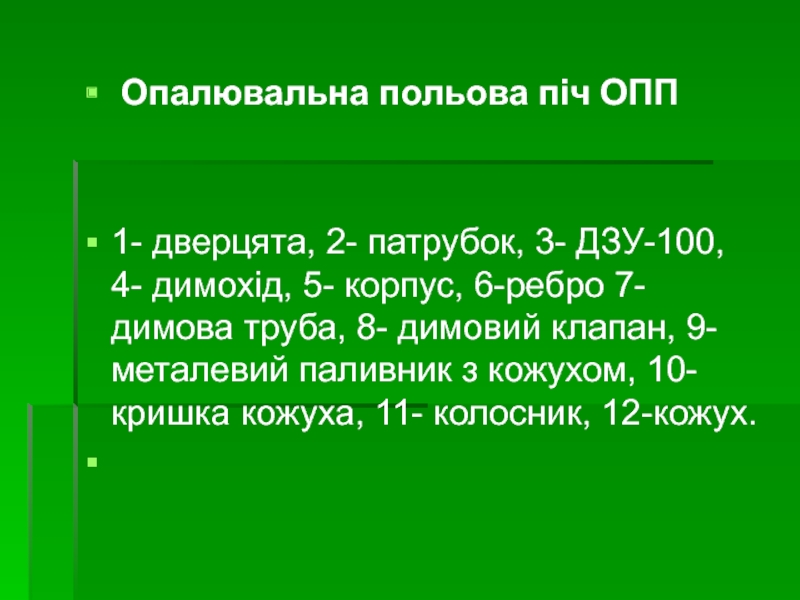

- 70. Опалювальна польова піч ОПП1- дверцята, 2-

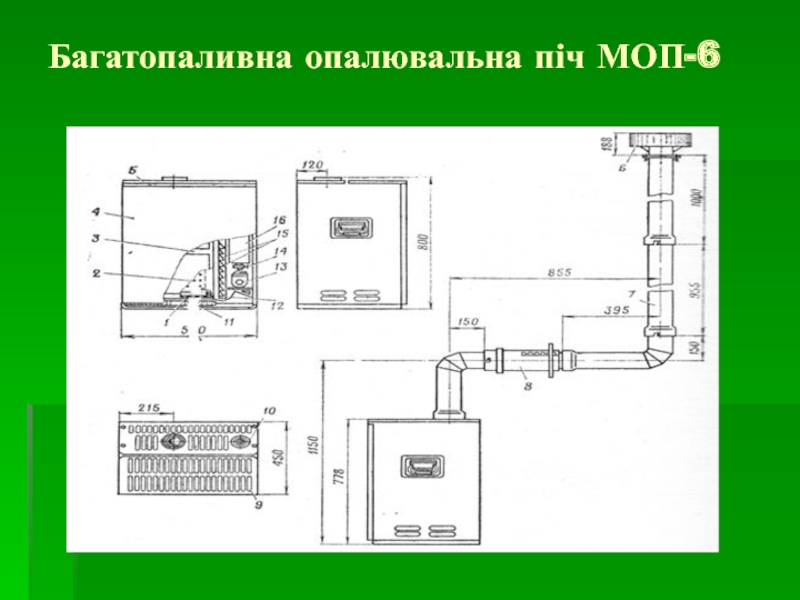

- 71. Багатопаливна опалювальна піч МОП-6
- 72. Багатопаливна опалювальна піч МОП-61- колосник, 2- паливник,

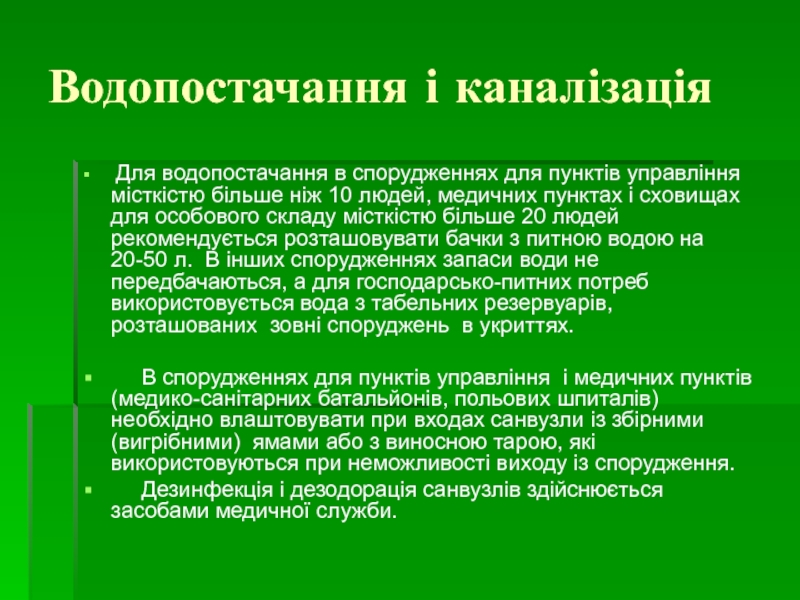

- 73. Водопостачання і каналізація Для водопостачання в спорудженнях

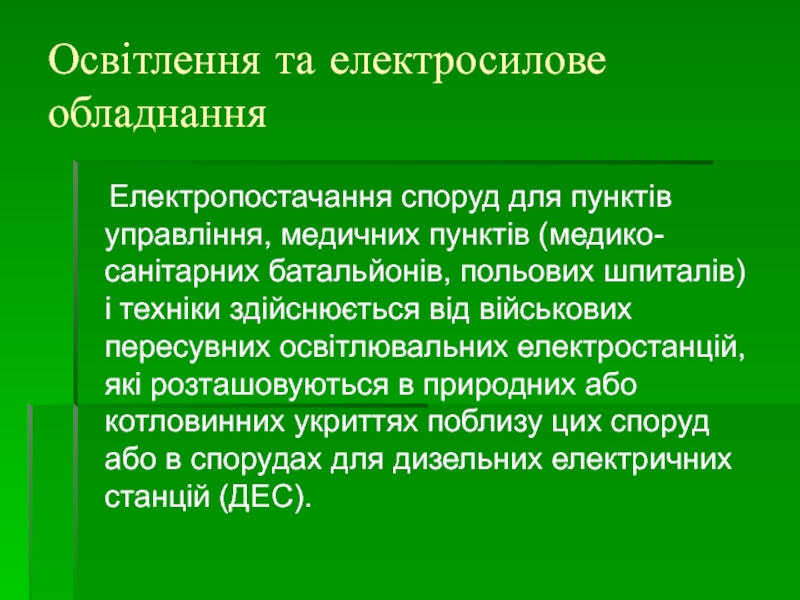

- 74. Освітлення та електросилове обладнання Електропостачання

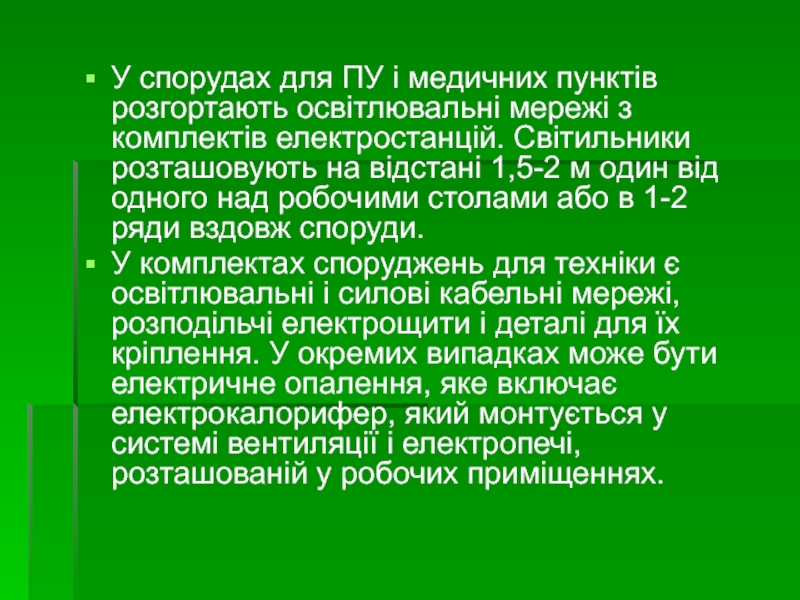

- 75. У спорудах для ПУ і медичних пунктів
- 76. Скачать презентанцию
ЛЕКЦІЯ : “ Інженерне обладнання пунктів управління”
Слайды и текст этой презентации
Слайд 1 Тема 5. Спорудження для командних пунктів і пунктів спостереження. Інженерне
обладнання пунктів управління.
Слайд 2

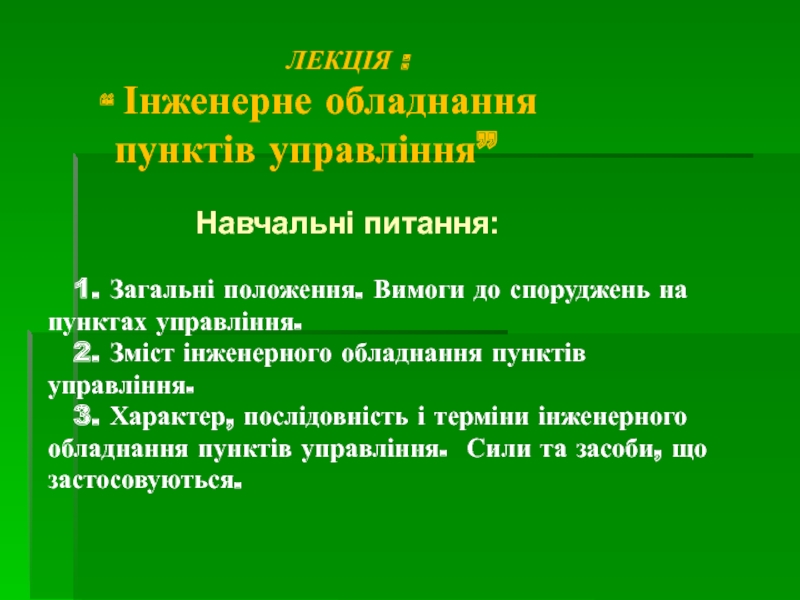

ЛЕКЦІЯ : “ Інженерне
обладнання пунктів управління” Навчальні питання: 1. Загальні положення. Вимоги до споруджень на пунктах управління. 2. Зміст інженерного обладнання пунктів управління. 3. Характер, послідовність і терміни інженерного обладнання пунктів управління. Сили та засоби, що застосовуються.
Слайд 3
1. Ознайомити студентів з вимогами до споруджень,
які зводяться на пунктах управління.
2. Дати студентам систематизовані основи знань
змісту, характеру, послідовності і організації виконання завдань інженерного обладнання пунктів управління.3. Виховувати у студентів високі командирські якості і почуття відповідальності за виконання завдань інженерного забезпечення.
Навчальна та виховна мета:

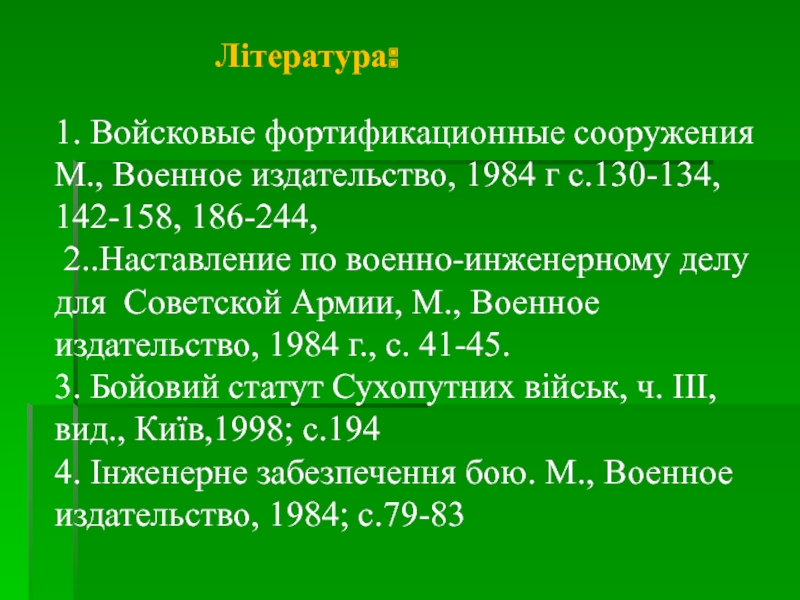

Слайд 4 Література: 1. Войсковые
фортификационные сооружения М., Военное издательство, 1984 г с.130-134, 142-158, 186-244,
2..Наставление по военно-инженерному делу для Cоветской Армии, М., Военное издательство, 1984 г., с. 41-45. 3. Бойовий статут Сухопутних військ, ч. ІІІ, вид., Київ,1998; с.194 4. Інженерне забезпечення бою. М., Военное издательство, 1984; с.79-83

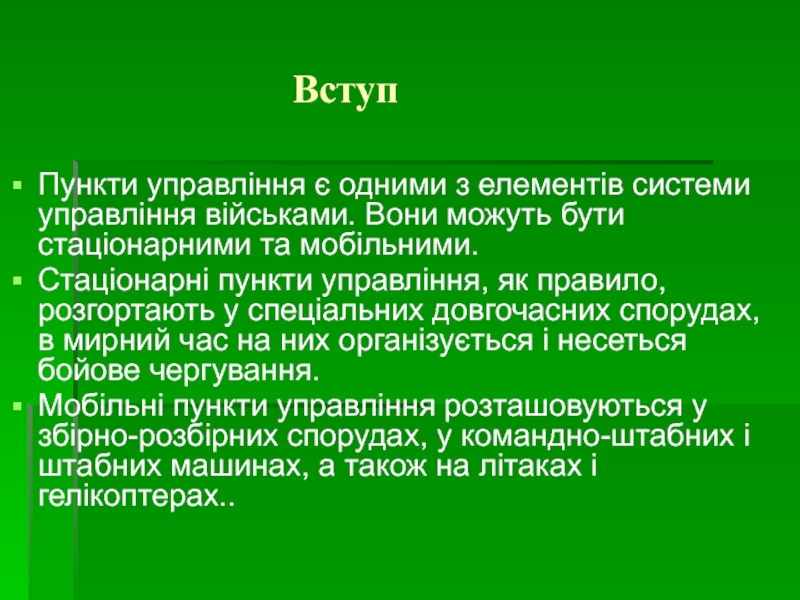

Слайд 5 Вступ
Пункти управління
є одними з елементів системи управління військами. Вони можуть бути
стаціонарними та мобільними.Стаціонарні пункти управління, як правило, розгортають у спеціальних довгочасних спорудах, в мирний час на них організується і несеться бойове чергування.
Мобільні пункти управління розташовуються у збірно-розбірних спорудах, у командно-штабних і штабних машинах, а також на літаках і гелікоптерах..

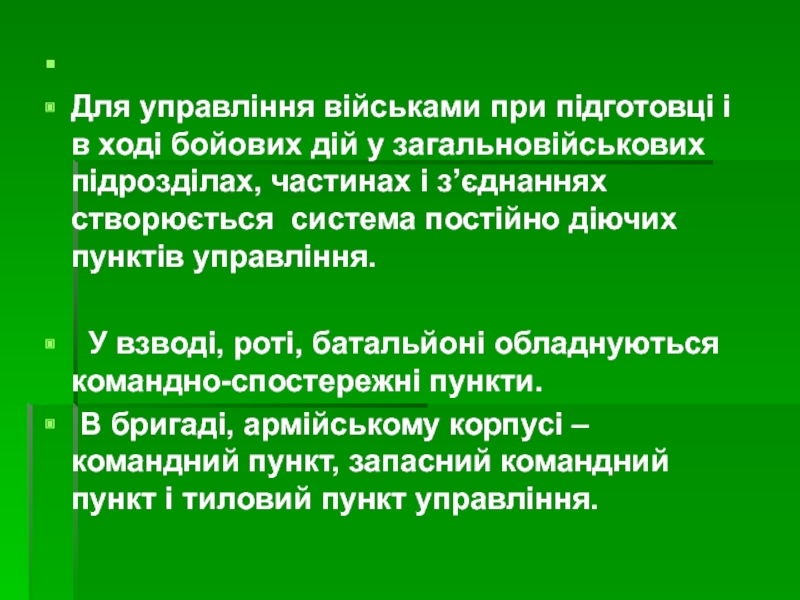

Слайд 6
Для управління військами при підготовці і в ході бойових
дій у загальновійськових підрозділах, частинах і з’єднаннях створюється cистема постійно
діючих пунктів управління.У взводі, роті, батальйоні обладнуються командно-спостережні пункти.
В бригаді, армійському корпусі – командний пункт, запасний командний пункт і тиловий пункт управління.

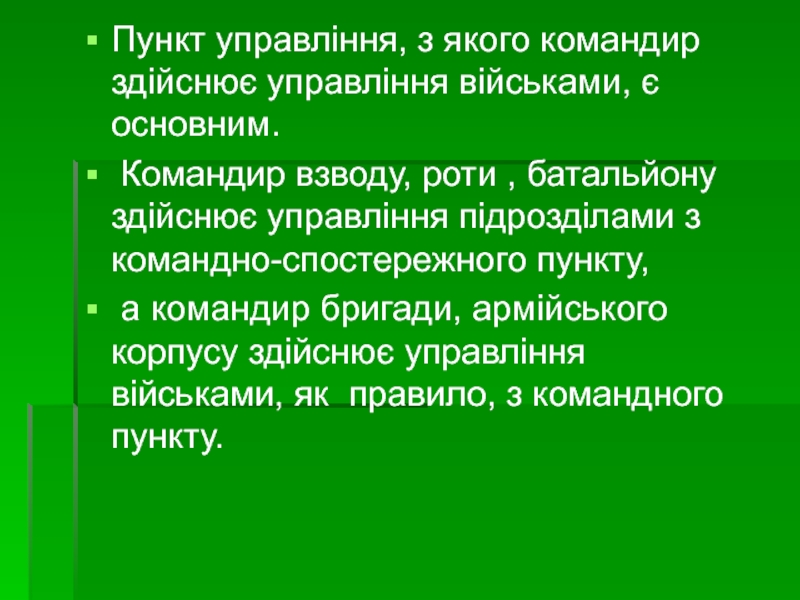

Слайд 7Пункт управління, з якого командир здійснює управління військами, є основним.
Командир взводу, роти , батальйону здійснює управління підрозділами з командно-спостережного
пункту,а командир бригади, армійського корпусу здійснює управління військами, як правило, з командного пункту.

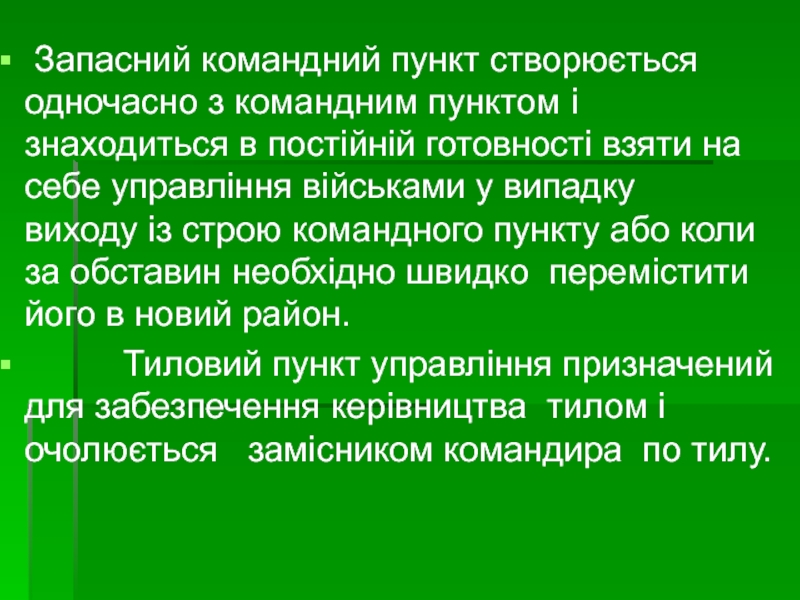

Слайд 8 Запасний командний пункт створюється одночасно з командним пунктом і
знаходиться в постійній готовності взяти на себе управління військами у
випадку виходу із строю командного пункту або коли за обставин необхідно швидко перемістити його в новий район.Тиловий пункт управління призначений для забезпечення керівництва тилом і очолюється замісником командира по тилу.

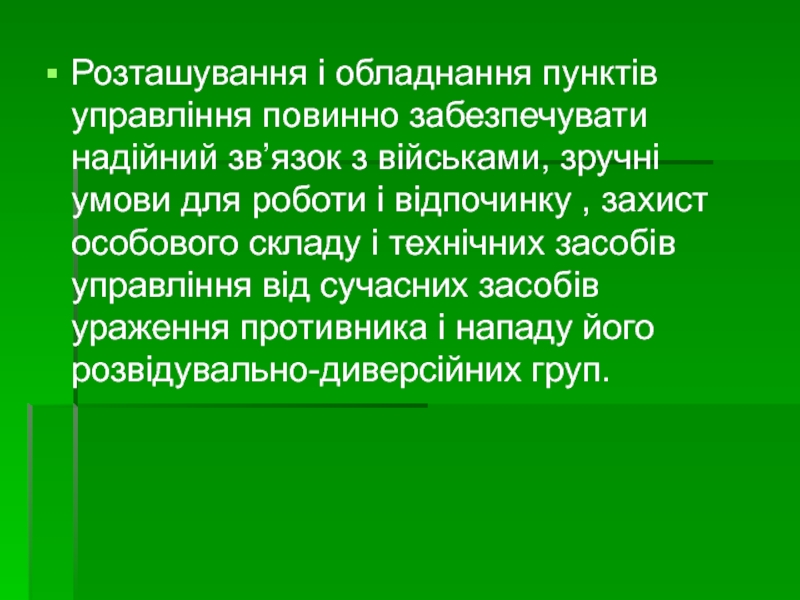

Слайд 9Розташування і обладнання пунктів управління повинно забезпечувати надійний зв’язок з
військами, зручні умови для роботи і відпочинку , захист особового
складу і технічних засобів управління від сучасних засобів ураження противника і нападу його розвідувально-диверсійних груп.

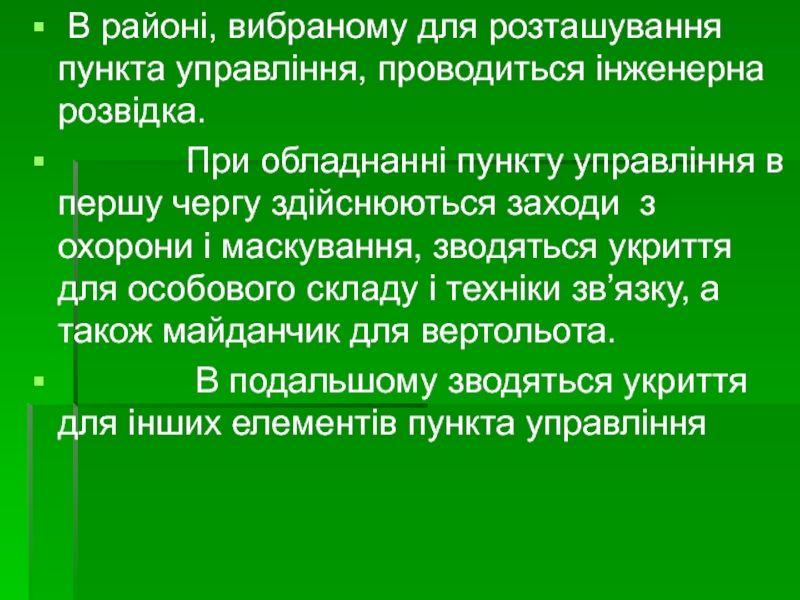

Слайд 10 В районі, вибраному для розташування пункта управління, проводиться інженерна
розвідка.
При обладнанні пункту
управління в першу чергу здійснюються заходи з охорони і маскування, зводяться укриття для особового складу і техніки зв’язку, а також майданчик для вертольота. В подальшому зводяться укриття для інших елементів пункта управління

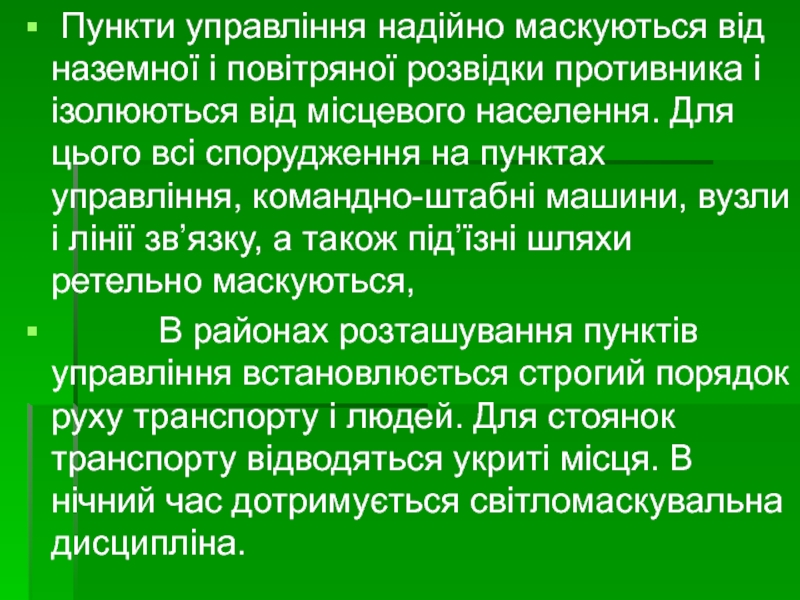

Слайд 11 Пункти управління надійно маскуються від наземної і повітряної розвідки
противника і ізолюються від місцевого населення. Для цього всі спорудження
на пунктах управління, командно-штабні машини, вузли і лінії зв’язку, а також під’їзні шляхи ретельно маскуються,В районах розташування пунктів управління встановлюється строгий порядок руху транспорту і людей. Для стоянок транспорту відводяться укриті місця. В нічний час дотримується світломаскувальна дисципліна.

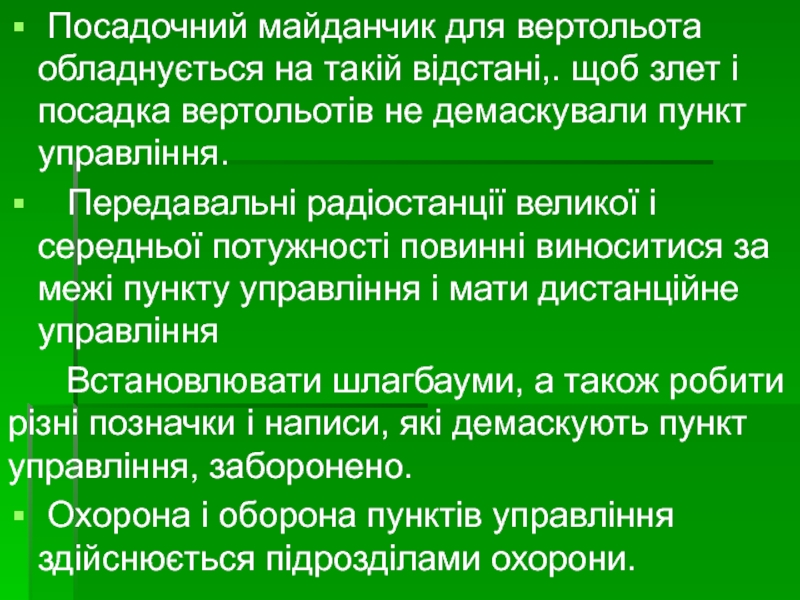

Слайд 12 Посадочний майданчик для вертольота обладнується на такій відстані,. щоб
злет і посадка вертольотів не демаскували пункт управління.
Передавальні
радіостанції великої і середньої потужності повинні виноситися за межі пункту управління і мати дистанційне управлінняВстановлювати шлагбауми, а також робити різні позначки і написи, які демаскують пункт управління, заборонено.
Охорона і оборона пунктів управління здійснюється підрозділами охорони.
Слайд 13Перше навчальне питання: «Загальні положення. Вимоги до споруджень на пунктах
управління».
При обладнанні пунктів управління зводяться спорудження для спостереження і управління
вогнем, для роботи командирів і основного складу штабів, для укриття машин управління і зв’язку, пересувних електростанцій, транспортних засобів, спорудження для відпочинку особового складу, а також спорудження для охорони і оборони.Спорудження для спостереження і управління вогнем, призначаються для розміщення в них спостерігачів, командирів підрозділів (частин і з'єднань) з засобами спостереження, управління і зв'язку. Вони забезпечують захист особового складу КСП, зручність і безперервність спостереження і управління підрозділами у бойовій обстановці.

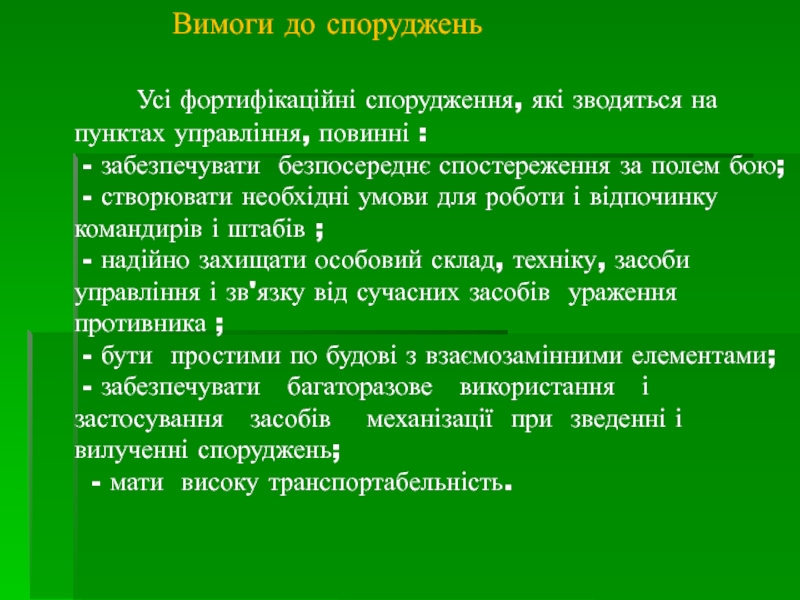

Слайд 14 Вимоги до споруджень
Усі фортифікаційні спорудження, які зводяться на пунктах управління,
повинні : - забезпечувати безпосереднє спостереження за полем бою; - створювати необхідні умови для роботи і відпочинку командирів і штабів ; - надійно захищати особовий склад, техніку, засоби управління і зв'язку від сучасних засобів ураження противника ; - бути простими по будові з взаємозамінними елементами; - забезпечувати багаторазове використання і застосування засобів механізації при зведенні і вилученні споруджень; - мати високу транспортабельність.

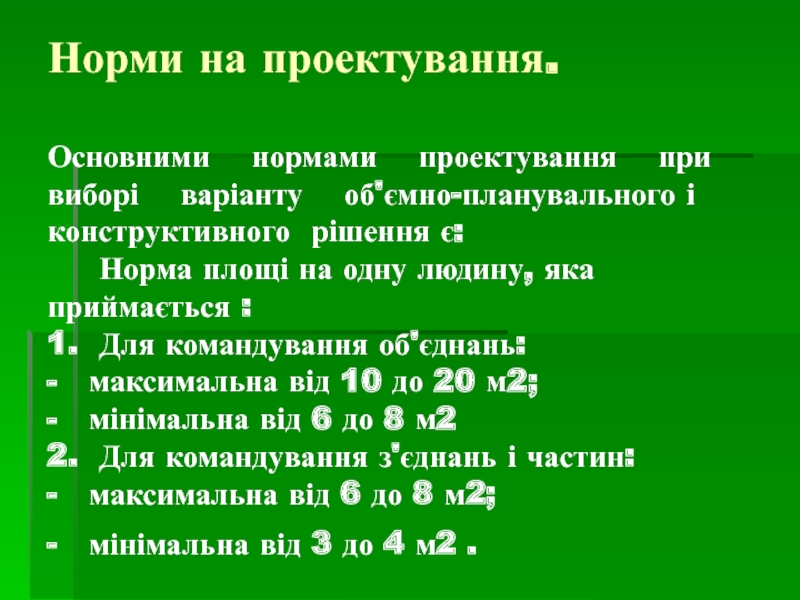

Слайд 15 Норми на проектування. Основними нормами проектування при
виборі варіанту об'ємно-планувального і конструктивного рішення є:
Норма площі на одну людину, яка приймається : 1. Для командування об'єднань: - максимальна від 10 до 20 м2; - мінімальна від 6 до 8 м2 2. Для командування з'єднань і частин: - максимальна від 6 до 8 м2; - мінімальна від 3 до 4 м2 .

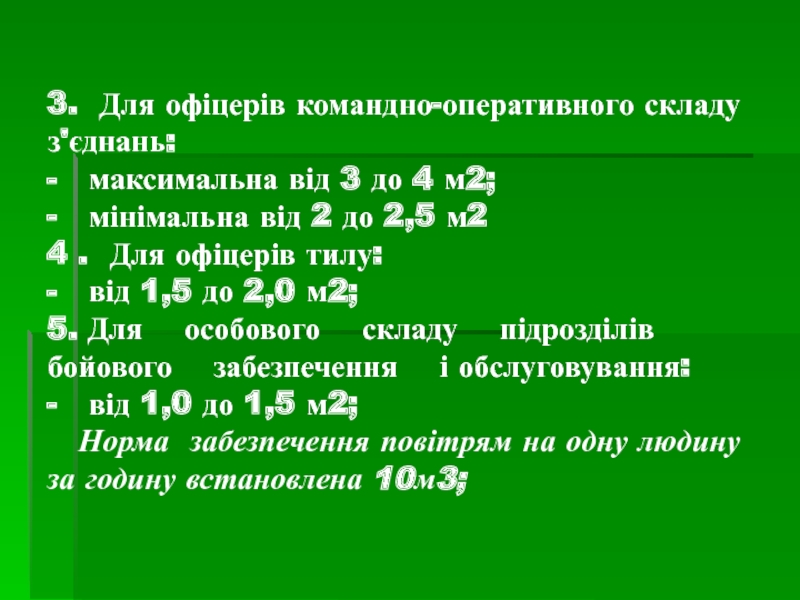

Слайд 16 3. Для офіцерів командно-оперативного складу з'єднань: - максимальна від 3
до 4 м2; - мінімальна від 2 до 2,5 м2 4
. Для офіцерів тилу: - від 1,5 до 2,0 м2; 5. Для особового складу підрозділів бойового забезпечення і обслуговування: - від 1,0 до 1,5 м2; Норма забезпечення повітрям на одну людину за годину встановлена 10м3;

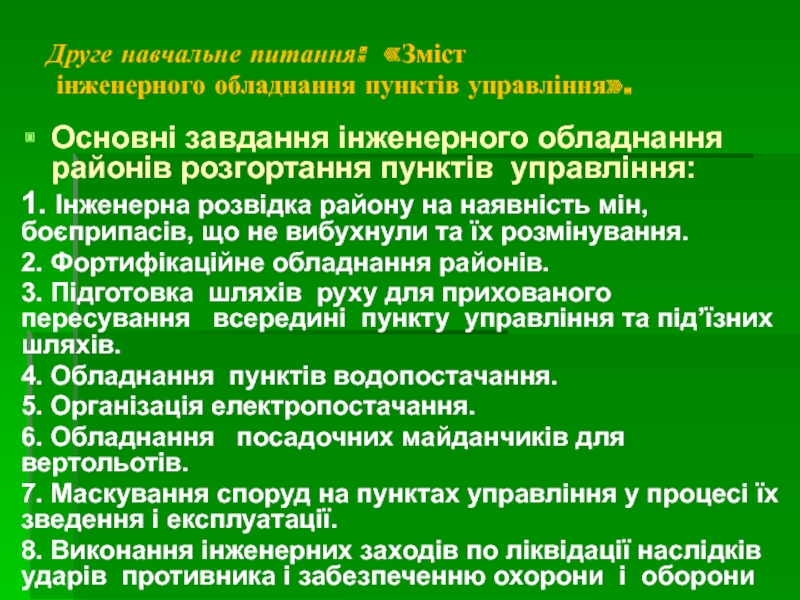

Слайд 17Друге навчальне питання: «Зміст
інженерного обладнання пунктів управління».
Основні завдання
інженерного обладнання районів розгортання пунктів управління:
1. Інженерна розвідка району на
наявність мін, боєприпасів, що не вибухнули та їх розмінування.2. Фортифікаційне обладнання районів.
3. Підготовка шляхів руху для прихованого пересування всередині пункту управління та під’їзних шляхів.
4. Обладнання пунктів водопостачання.
5. Організація електропостачання.
6. Обладнання посадочних майданчиків для вертольотів.
7. Маскування споруд на пунктах управління у процесі їх зведення і експлуатації.
8. Виконання інженерних заходів по ліквідації наслідків ударів противника і забезпеченню охорони і оборони

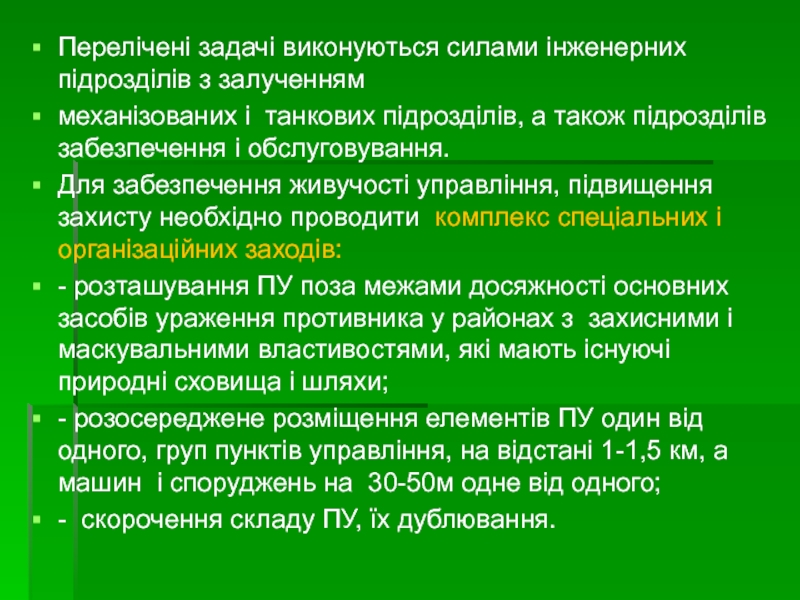

Слайд 18Перелічені задачі виконуються силами інженерних підрозділів з залученням
механізованих і
танкових підрозділів, а також підрозділів забезпечення і обслуговування.
Для забезпечення живучості
управління, підвищення захисту необхідно проводити комплекс спеціальних і організаційних заходів:- розташування ПУ поза межами досяжності основних засобів ураження противника у районах з захисними і маскувальними властивостями, які мають існуючі природні сховища і шляхи;
- розосереджене розміщення елементів ПУ один від одного, груп пунктів управління, на відстані 1-1,5 км, а машин і споруджень на 30-50м одне від одного;
- скорочення складу ПУ, їх дублювання.

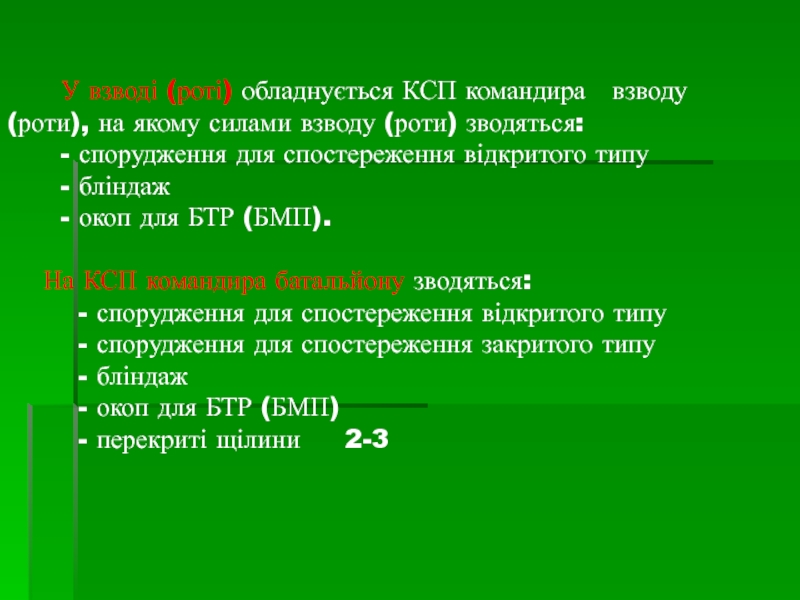

Слайд 19 У взводі (роті) обладнується
КСП командира взводу (роти), на якому силами взводу (роти)
зводяться: - спорудження для спостереження відкритого типу - бліндаж - окоп для БТР (БМП). На КСП командира батальйону зводяться: - спорудження для спостереження відкритого типу - спорудження для спостереження закритого типу - бліндаж - окоп для БТР (БМП) - перекриті щілини 2-3

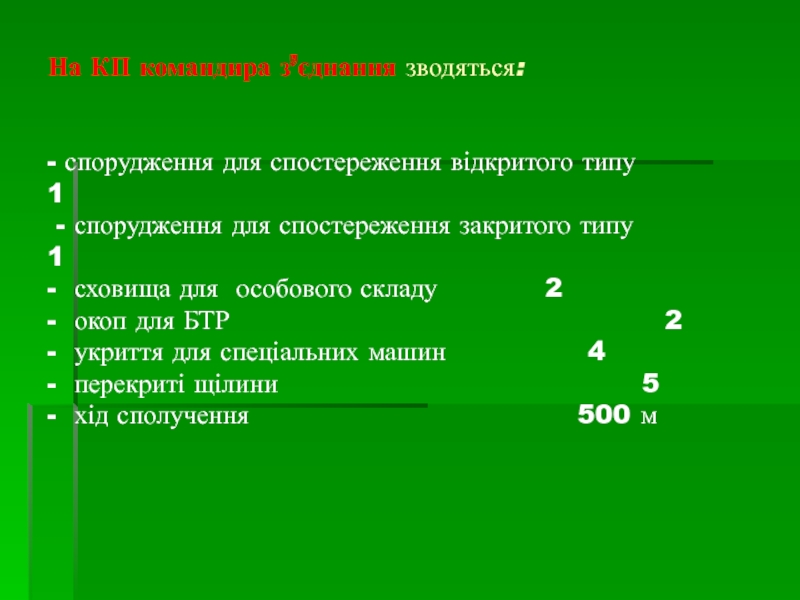

Слайд 20На КП командира частини зводяться: - спорудження для спостереження
відкритого типу 1 - спорудження для
спостереження закритого типу 1 - сховище для особового складу На КП командира з’єднання зводяться: - спорудження для спостереження відкритого типу 1 - спорудження для спостереження закритого типу 1 - сховища для особового складу 2 - окоп для БТР 2 - укриття для спеціальних машин 4 - перекриті щілини 5 - хід сполучення 500 м

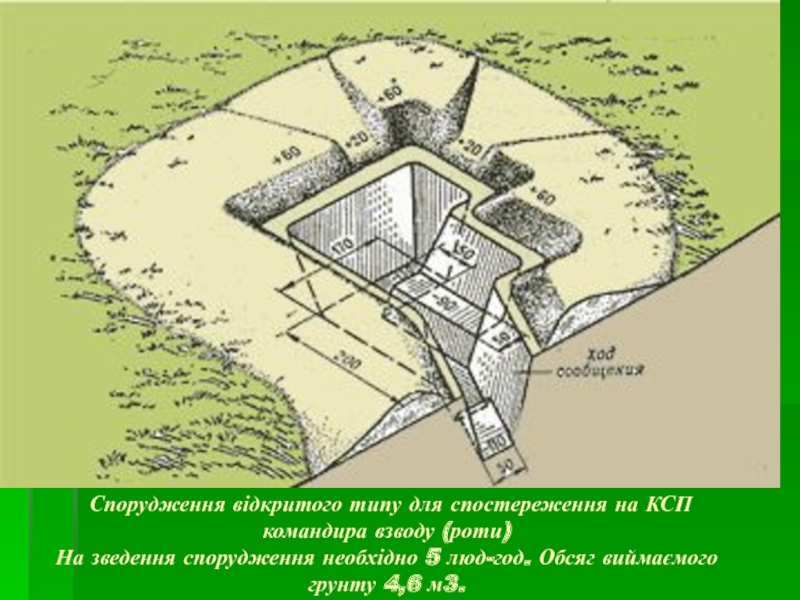

Слайд 21 Спорудження відкритого типу для спостереження на КСП командира взводу
(роти) На зведення спорудження необхідно 5 люд-год. Обсяг виймаємого грунту 4,6
м3.

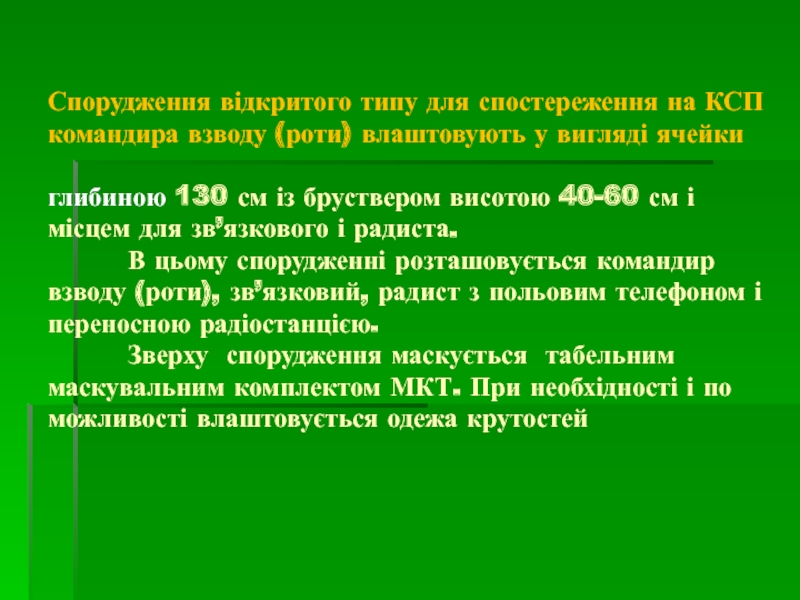

Слайд 22 Спорудження відкритого типу для спостереження на КСП командира взводу
(роти) влаштовують у вигляді ячейки глибиною 130 см із бруствером
висотою 40-60 см і місцем для зв’язкового і радиста. В цьому спорудженні розташовується командир взводу (роти), зв’язковий, радист з польовим телефоном і переносною радіостанцією. Зверху спорудження маскується табельним маскувальним комплектом МКТ. При необхідності і по можливості влаштовується одежа крутостей

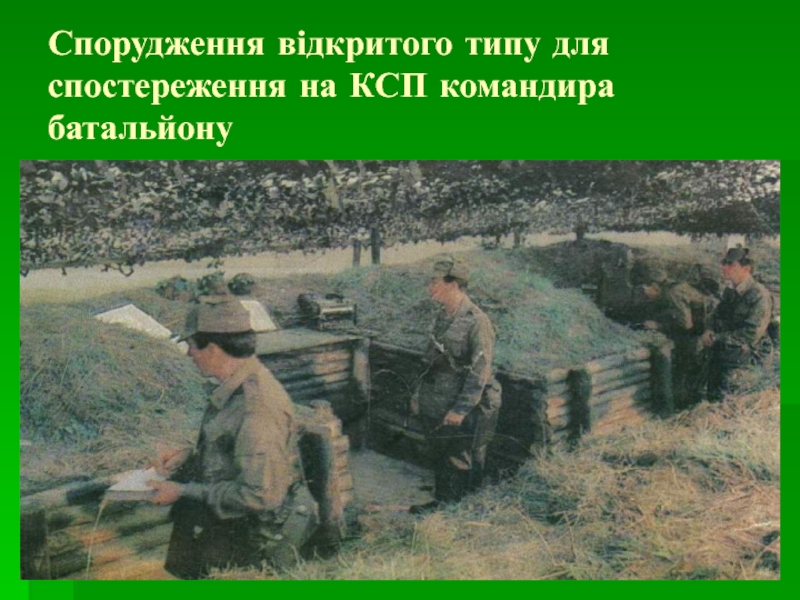

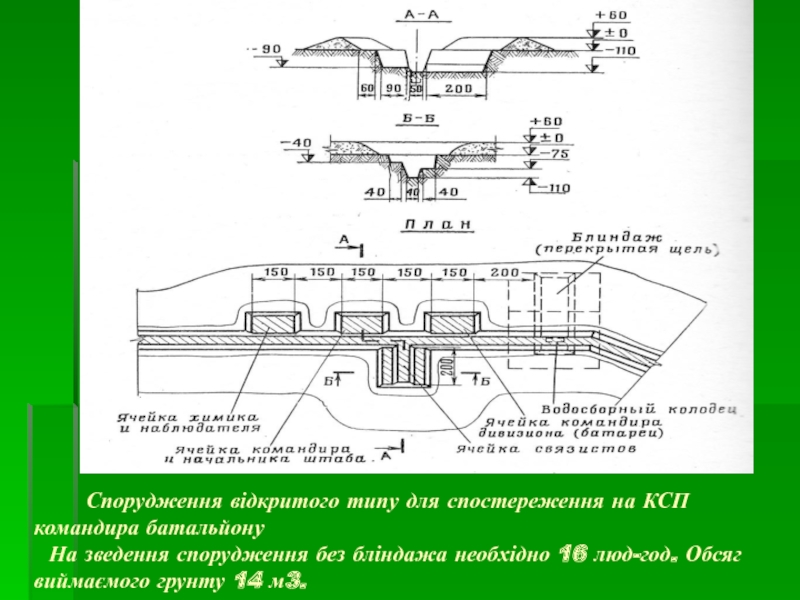

Слайд 23 Спорудження відкритого типу для спостереження на
КСП командира батальйону На зведення спорудження без бліндажа необхідно 16
люд-год. Обсяг виймаємого грунту 14 м3.

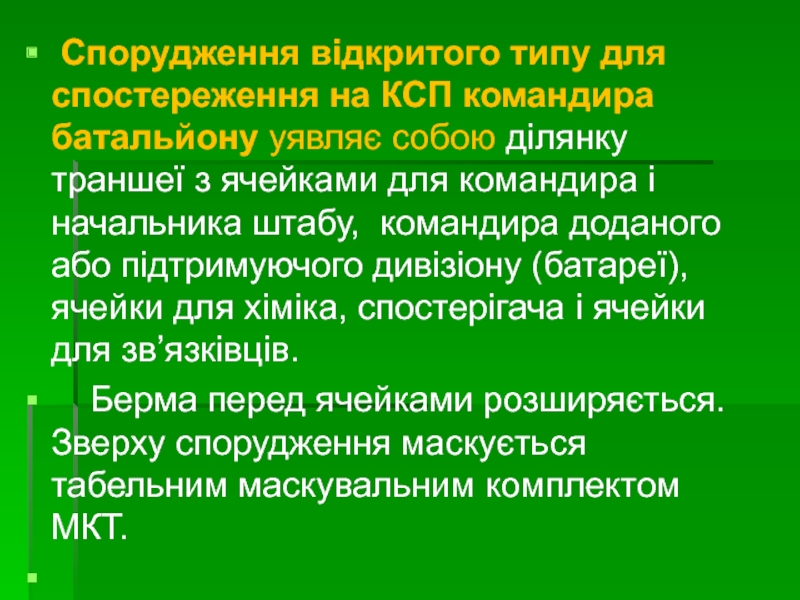

Слайд 25 Спорудження відкритого типу для спостереження на КСП командира батальйону
уявляє собою ділянку траншеї з ячейками для командира і начальника
штабу, командира доданого або підтримуючого дивізіону (батареї), ячейки для хіміка, спостерігача і ячейки для зв’язківців.Берма перед ячейками розширяється. Зверху спорудження маскується табельним маскувальним комплектом МКТ.

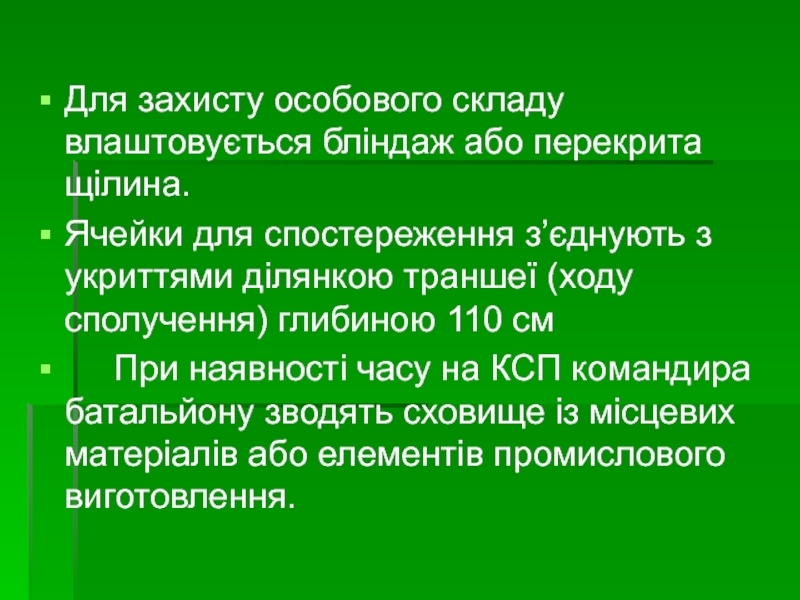

Слайд 26Для захисту особового складу влаштовується бліндаж або перекрита щілина.
Ячейки
для спостереження з’єднують з укриттями ділянкою траншеї (ходу сполучення) глибиною
110 смПри наявності часу на КСП командира батальйону зводять сховище із місцевих матеріалів або елементів промислового виготовлення.

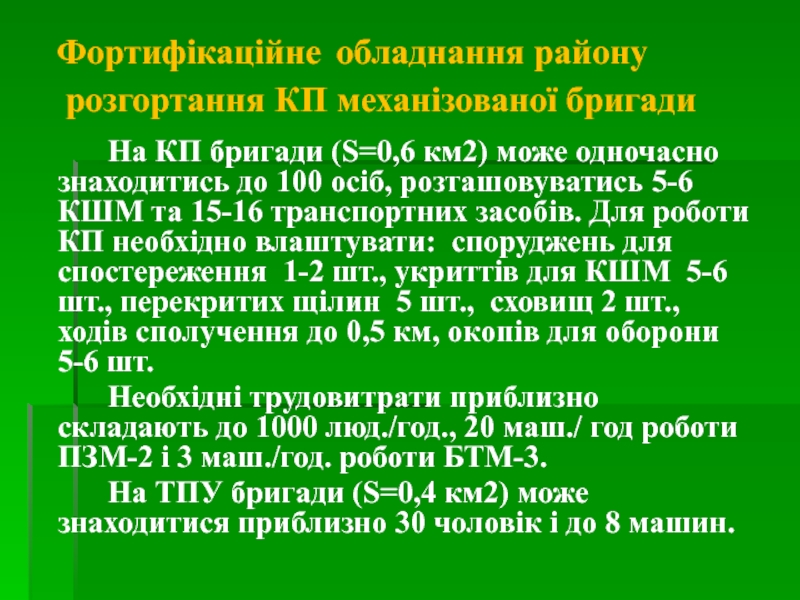

Слайд 27 Фортифікаційне обладнання району
розгортання КП механізованої бригади
На КП
бригади (S=0,6 км2) може одночасно знаходитись до 100 осіб, розташовуватись
5-6 КШМ та 15-16 транспортних засобів. Для роботи КП необхідно влаштувати: споруджень для спостереження 1-2 шт., укриттів для КШМ 5-6 шт., перекритих щілин 5 шт., сховищ 2 шт., ходів сполучення до 0,5 км, окопів для оборони 5-6 шт.Необхідні трудовитрати приблизно складають до 1000 люд./год., 20 маш./ год роботи ПЗМ-2 і 3 маш./год. роботи БТМ-3.
На ТПУ бригади (S=0,4 км2) може знаходитися приблизно 30 чоловік і до 8 машин.

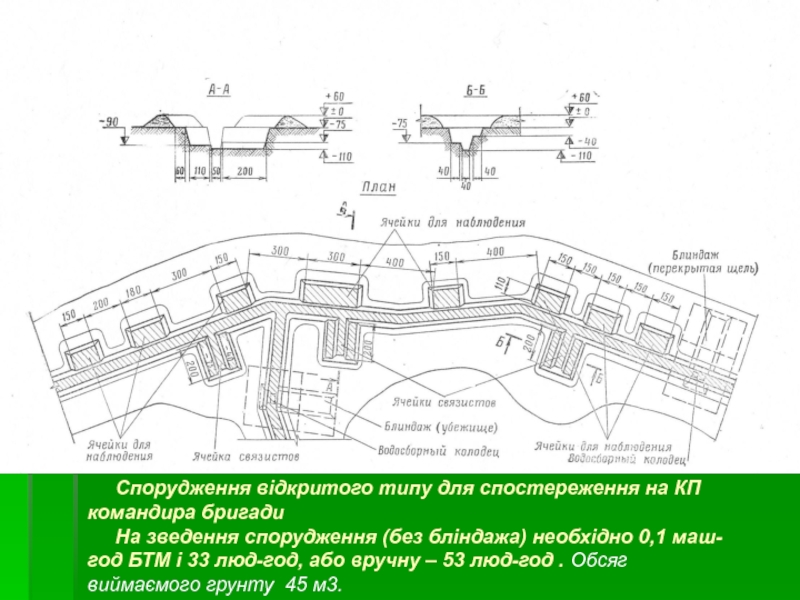

Слайд 28 Спорудження відкритого типу для спостереження на КП
командира бригади
На зведення спорудження (без бліндажа) необхідно
0,1 маш-год БТМ і 33 люд-год, або вручну – 53 люд-год . Обсяг виймаємого грунту 45 м3.

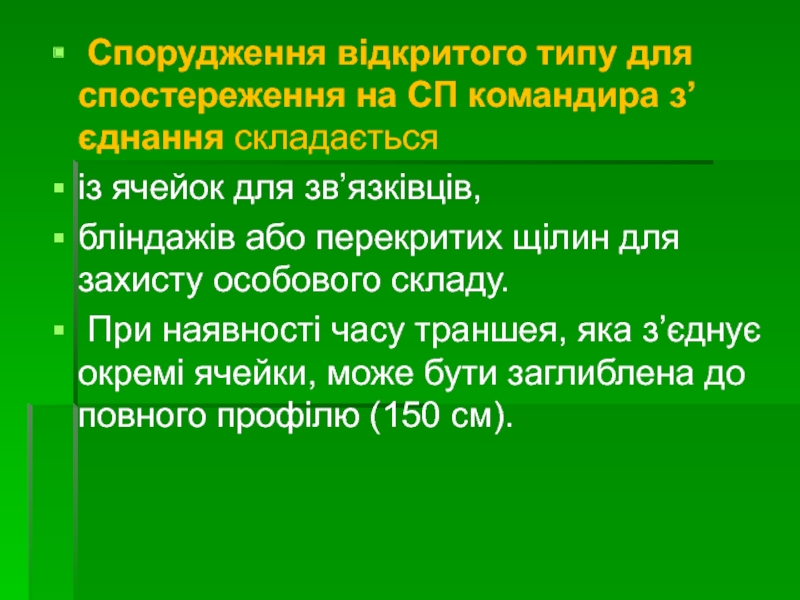

Слайд 29 Спорудження відкритого типу для спостереження на СП командира з’єднання
складається
із ячейок для зв’язківців,
бліндажів або перекритих щілин для
захисту особового складу.При наявності часу траншея, яка з’єднує окремі ячейки, може бути заглиблена до повного профілю (150 см).

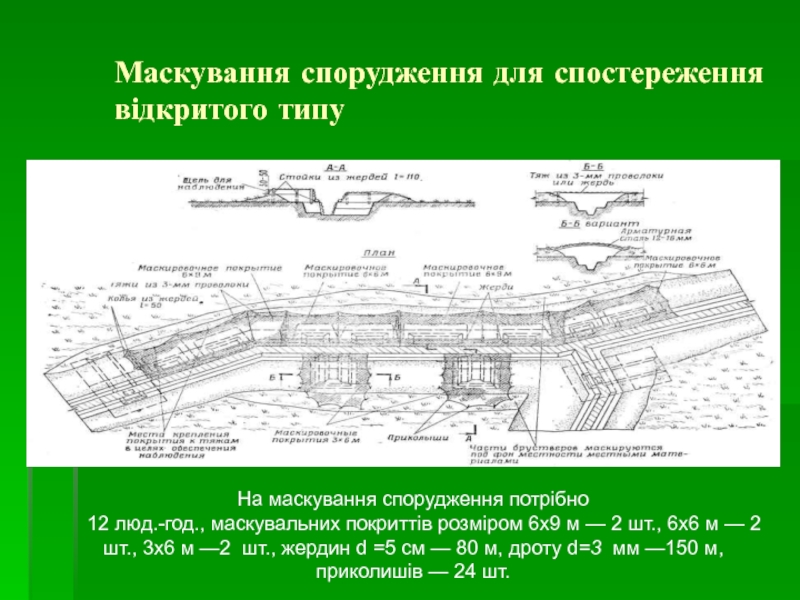

Слайд 30Маскування спорудження для спостереження відкритого типу
На маскування спорудження потрібно
12 люд.-год., маскувальних покриттів розміром 6х9 м — 2 шт.,
6х6 м — 2 шт., 3х6 м —2 шт., жердин d =5 см — 80 м, дроту d=3 мм —150 м, приколишів — 24 шт.

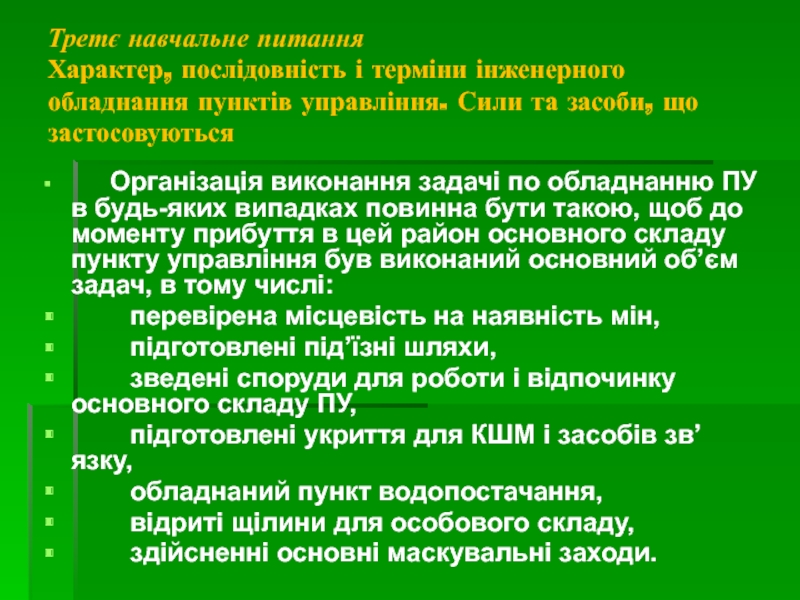

Слайд 31Третє навчальне питання Характер, послідовність і терміни інженерного обладнання пунктів
управління. Сили та засоби, що застосовуються
Організація
виконання задачі по обладнанню ПУ в будь-яких випадках повинна бути такою, щоб до моменту прибуття в цей район основного складу пункту управління був виконаний основний об’єм задач, в тому числі:перевірена місцевість на наявність мін,
підготовлені під’їзні шляхи,
зведені споруди для роботи і відпочинку основного складу ПУ,
підготовлені укриття для КШМ і засобів зв’язку,
обладнаний пункт водопостачання,
відриті щілини для особового складу,
здійсненні основні маскувальні заходи.

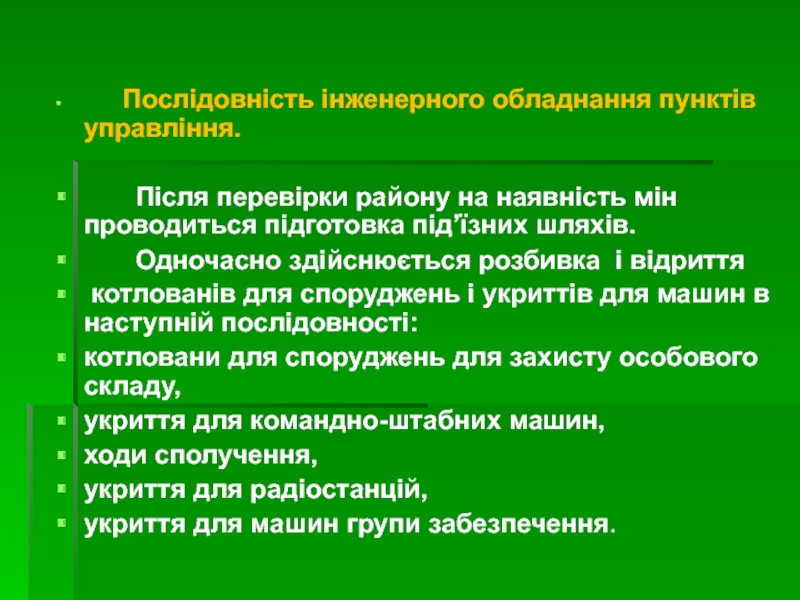

Слайд 32
Послідовність інженерного обладнання пунктів управління.
Після перевірки району на наявність мін проводиться
підготовка під’їзних шляхів.Одночасно здійснюється розбивка і відриття
котлованів для споруджень і укриттів для машин в наступній послідовності:
котловани для споруджень для захисту особового складу,
укриття для командно-штабних машин,
ходи сполучення,
укриття для радіостанцій,
укриття для машин групи забезпечення.
Слайд 33Сили і засоби, що застосовуються для обладнання пунктів управління.
Інженерне обладнання командно-спостережних пунктів взводів, рот і батальйонів
здійснюється силами самих підрозділів з застосуванням місцевих будівельних матеріалів або елементів споруджень промислового виготовлення.Інженерне обладнання командних пунктів частин і з’єднань здійснюється силами інженерних підрозділів з застосуванням інженерної техніки, споруджень промислового виготовлення і місцевих будівельних матеріалів.
Завдання щодо влаштування споруджень на пункті управління бригади, як правило, здійснює інженерно-позиційний взвод інженерно-технічної роти групи інженерного забезпечення бригади, який може бути підсилений механізованим взводом..
Слайд 34

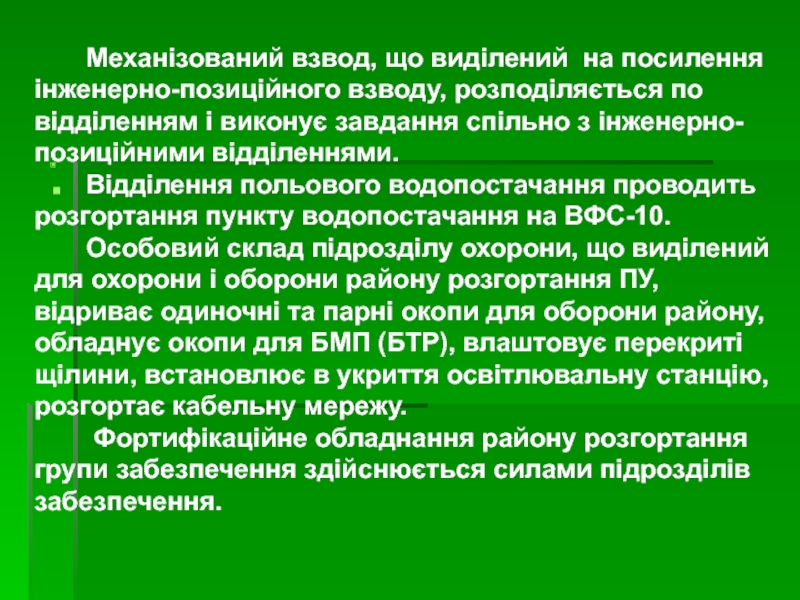

Механізований взвод, що виділений на посилення інженерно-позиційного взводу, розподіляється по відділенням і виконує завдання спільно з інженерно-позиційними відділеннями.
Відділення польового водопостачання проводить розгортання пункту водопостачання на ВФС-10.
Особовий склад підрозділу охорони, що виділений для охорони і оборони району розгортання ПУ, відриває одиночні та парні окопи для оборони району, обладнує окопи для БМП (БТР), влаштовує перекриті щілини, встановлює в укриття освітлювальну станцію, розгортає кабельну мережу.
Фортифікаційне обладнання району розгортання групи забезпечення здійснюється силами підрозділів забезпечення.
Слайд 35Спорудження промислового виготовлення для пунктів управління
1.Спорудження з хвилястої сталі КВС-У
2.Спорудження
з хвилястої стали КВС-А
3 Спорудження “Пакет”
4.Спорудження “Бункер”
5.Спорудження “Панцир-2 ПУ”
6.Спорудження КФУ
7.Збірне
залізобетонне спорудження СБК8.Збірне залізобетонне спорудження УСБ
Слайд 41Усі ці спорудження діляться по наступним ознакам:
По своєму
штатному призначенню:
- спорудження, що зводяться у ланці бригада (КВС-У,
Пакет, КФУ);- спорудження, що зводяться у ланці армійський корпус - фронт (КВС-А, Бункер, Панцир-2ПУ, УСБ, СБК) .
По конструктивному рішенню:
- кільцевого креслення (КВС-У, КВС-А, Пакет, КФУ);
- арочного креслення ( Бункер, СБК, УСБ);
За часом зведення:
- такі, що зводяться швидко( для безпосереднього улаштування КП під час бойових дій) (КВС-У, Пакет, КФУ);
- такі, що зводяться завчасно ( УСБ, СБК, Панцирь-2ПУ).
Слайд 43
Полкова землерийна машина ПЗМ-2
Призначена для відриття котлованів і
траншей при обладнанні позицій військ і пунктів управління. Продуктивність при
відритті котлованів глибиною до 3 м - 100 м.куб./ год, при відритті траншей глибиною 1,2 м -120 м/год.
Слайд 45Котлованна машина МДК-3
Призначена для відриття котлованів при обладнанні позицій військ
і пунктів управління. Продуктивність при відритті котлованів 600 м.куб./ год,
Слайд 47Швидкохідна траншейна машина БТМ-3
Призначена для відриття траншей при обладнанні
позицій військ і пунктів управління.
Продуктивність при відритті траншей 300-400
пог.м./ год.
Слайд 48 Екскаватор ЕОВ-4421
Призначений для відриття котлованів при обладнанні
позицій військ і пунктів управління.
Продуктивність при відритті котлованів 60
м.куб./ год,

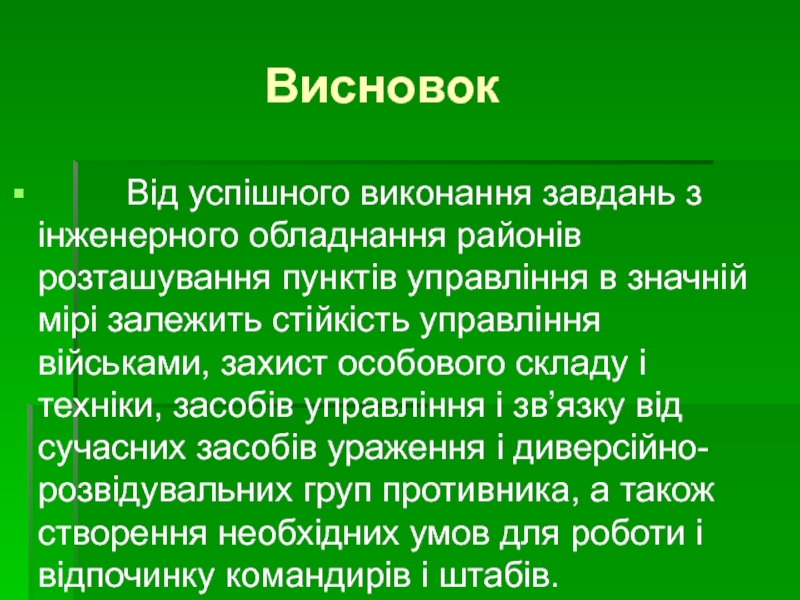

Слайд 49 Висновок
Від успішного виконання
завдань з інженерного обладнання районів розташування пунктів управління в значній мірі залежить стійкість управління військами, захист особового складу і техніки, засобів управління і зв’язку від сучасних засобів ураження і диверсійно-розвідувальних груп противника, а також створення необхідних умов для роботи і відпочинку командирів і штабів.
-

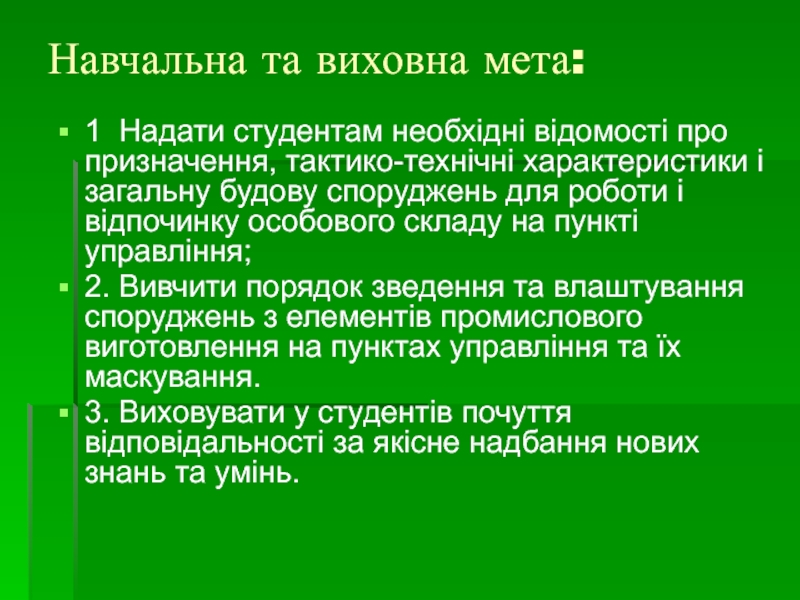

Слайд 51Навчальна та виховна мета:
1 Надати студентам необхідні відомості про призначення,
тактико-технічні характеристики і загальну будову споруджень для роботи і відпочинку
особового складу на пункті управління;2. Вивчити порядок зведення та влаштування споруджень з елементів промислового виготовлення на пунктах управління та їх маскування.
3. Виховувати у студентів почуття відповідальності за якісне надбання нових знань та умінь.
Слайд 52 Навчальні питання
1.Спорудження для роботи та відпочинку на пункті
управління
2.Зведення та облаштування споруджень з елементів промислового виготовлення
3.Маскування споруджень на
пунктах управління
Слайд 531.Спорудження для роботи та відпочинку на пункті управління
Спорудження для роботи
та відпочинку на пункті управління забезпечують розміщення в них командирів
і штабів з технічними засобами управління та зв’язку, створюють необхідні умови для роботи й відпочинку особового складу в бойових умовах.Для забезпечення роботи командирів і основного складу штабів зводяться закриті спорудження котловинного і підземного типу, як правило, з конструкцій промислового виготовлення.
Для захисту і відпочинку особового складу на пунктах управління зводяться відкриті і перекриті щілини, бліндажі і сховища.
В ході бойових дій основним засобом забезпечення бойової роботи і захисту командирів і штабів є збірно-розбірні фортифікаційні спорудження.
До них відносяться спорудження каркасно-тканинової конструкції, із хвилястої сталі і стального прокату, із клеєної фанери і залізобетонних конструкцій.

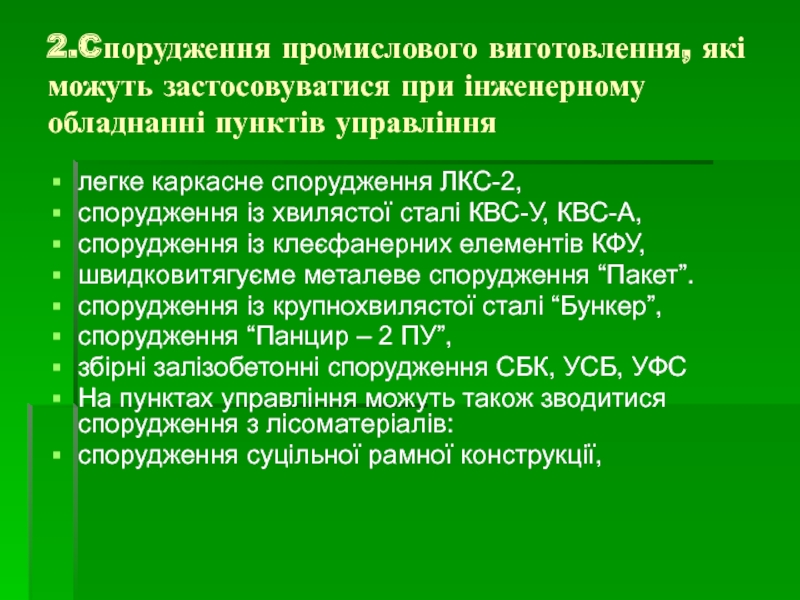

Слайд 542.Cпорудження промислового виготовлення, які можуть застосовуватися при інженерному обладнанні пунктів
управління
легке каркасне спорудження ЛКС-2,
спорудження із хвилястої сталі КВС-У, КВС-А,
спорудження
із клеєфанерних елементів КФУ,швидковитягуєме металеве спорудження “Пакет”.
спорудження із крупнохвилястої сталі “Бункер”,
спорудження “Панцир – 2 ПУ”,
збірні залізобетонні спорудження СБК, УСБ, УФС
На пунктах управління можуть також зводитися спорудження з лісоматеріалів:
спорудження суцільної рамної конструкції,

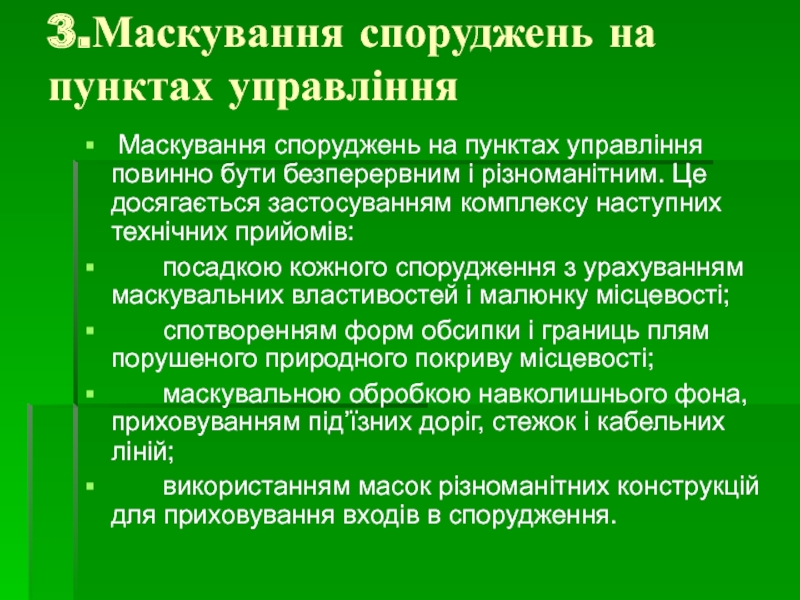

Слайд 553.Маскування споруджень на пунктах управління
Маскування споруджень на пунктах управління
повинно бути безперервним і різноманітним. Це досягається застосуванням комплексу наступних
технічних прийомів:посадкою кожного спорудження з урахуванням маскувальних властивостей і малюнку місцевості;
спотворенням форм обсипки і границь плям порушеного природного покриву місцевості;
маскувальною обробкою навколишнього фона, приховуванням під’їзних доріг, стежок і кабельних ліній;
використанням масок різноманітних конструкцій для приховування входів в спорудження.
Слайд 56 В районі розташування пунктів управління не дозволяється прокладання тупікових
доріг, вирубання лісу і розчищення кущів.
Стоянки машин,
майданчики для заготівлі і зберігання конструкцій і матеріалів обладнуються в місцях, віддаленних від основних елементів пункту управління і прихованих від повітряного і наземного спостереження противника.Суворо регламентується життєдіяльність підрозділів обслуговування. охорони і оборони. Забороняється переміщення техніки і особового складу по відкритим для спостереження дорогам, розпалювання багаття і застосування освітлювальних приладів без світломаскувальних засобів.
Слайд 57Особлива увага приділяється маскуванню входів в спорудження, а також маскуванню
окопів і укриттів для техніки і особового складу підрозділів обслуговування,
охорони і оборони.Весь процес зведення спорудження необхідно ретельно маскувати. Спорудження необхідно зводити в основному в нічний час. При виконанні робіт вдень необхідно сурово дотримуватися заходів маскування від наземної і повітряної розвідки противника.
Слайд 59Навчальна та виховна мета:
1 Надати студентам необхідні відомості про улаштування
та внутрішнє обладнання споруджень.
2. Вивчити порядок захисту споруджень від поверхневих
вод, обладнання входів, будову і порядок влаштування. фільтровентиляційного обладнання, систем опалення, водопостачання, каналізації та освітлення споруджень.3. Виховувати у студентів почуття відповідальності за якісне надбання нових знань та умінь.
Слайд 60 Навчальні питання
1.Захист споруджень від поверхневих вод, обладнання
входів.
2.Фільтровентиляційне, побутове й технологічне обладнання споруджень.
3.Системи опалення, водопостачання, каналізації.
4.Освітлення
та електросилове обладнання споруджень.
Слайд 61Захист споруджень від поверхневих вод
Захист фортифікаційних споруджень від поверхневих
вод досягається:
-правильною посадкою споруджень на місцевості, дозволяючи виключити їх
затоплення і відвести поверхневі води з найменшими затратами сил і засобів,- а також влаштуванням водовідводів.
Посадку споруджень слід виконувати по можливості на підвищених ділянках місцевості і скатах висот, розташовуючи їх так, щоб поверхневі води обтікали їх по природним стокам. Розташовувати спорудженя в низинах, по дну лощин, ровів і сухих русел річок не слід, так як ці місця, як правило, затоплюються в періоди дощів.
Слайд 62Фільтровентиляційне обладнання
В спорудженнях для ПУ, медпунктів, медсанбатів, польових госпіталів та
в сховищах для особового складу повинно застосовуватися фільтровентиляційне обладнання, яке
забезпечує:- подачу в споруду повітря з його очищенням від радіоактивного пилу (РП), отруйних речовин (ОР) та бактеріальних аерозолей (БА);
- створення підпора, який перешкоджає проникненню в споруду зараженого повітря;
- вентилювання тамбурів та видалення в них РП, ОР та БА, які попадають туди при вході та виході людей.
Як правило, для цієї мети застосовуються табельні агрегати ФВА-100/50 та ФВА-50/25.

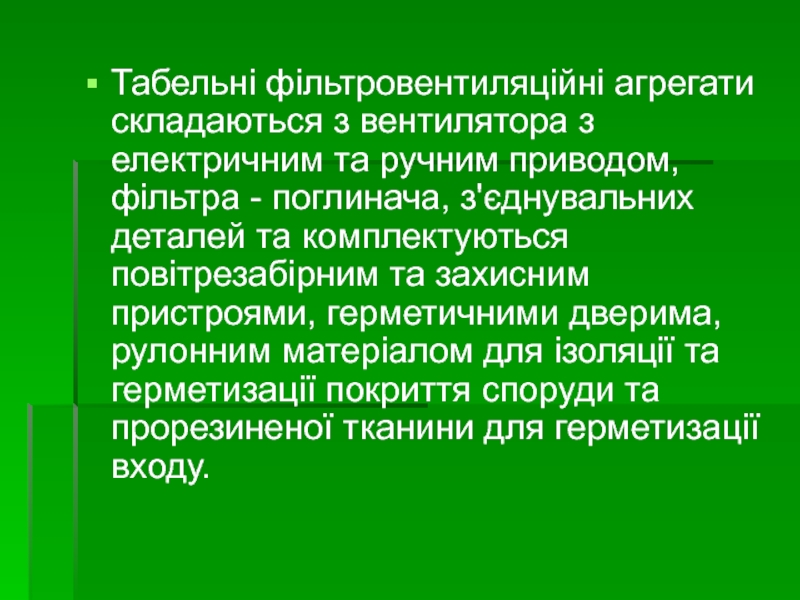

Слайд 64Табельні фільтровентиляційні агрегати складаються з вентилятора з електричним та ручним
приводом, фільтра - поглинача, з'єднувальних деталей та комплектуються повітрезабірним та
захисним пристроями, герметичними дверима, рулонним матеріалом для ізоляції та герметизації покриття споруди та прорезиненої тканини для герметизації входу.
Слайд 65Фільтровентиляційний агрегат ФВА-50/25 продуктивністю 50 м. куб. за год. використовується
в сховищах для особового складу та спорудах ЛКС-2, КФУ, КВС-У,

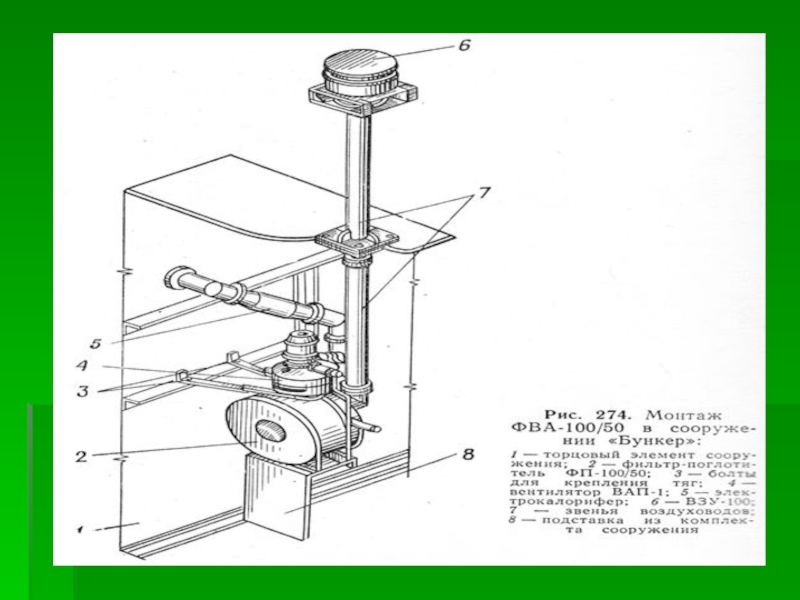

Пакет. Агрегат монтують у віддаленій від входу частині приміщення.Фільтровентиляційний агрегат ФВА-100/50, який забезпечує повітреподачу 100 м.куб. за год, застосовується в спорудах КВС-А, Бункер, СБК, УСБ, Панцир-2 ПУ.
Слайд 68 Системи опалення
Для опалення споруд на ПУ, медичних пунктах
(медико - санітарних батальйонів, польових шпиталів) і сховищ застосовують польові
печі: твердопаливну ОПП і багатопаливну МОП - 6 промислового виготовлення або печі, які виготовляються на місці з місцевих матеріалів. При цьому піч МОП-6 застосовують, як правило, у спорудах для ПУ оперативної ланки і медичних пунктів.
Слайд 70 Опалювальна польова піч ОПП
1- дверцята, 2- патрубок, 3- ДЗУ-100,
4- димохід, 5- корпус, 6-ребро 7- димова труба, 8- димовий
клапан, 9- металевий паливник з кожухом, 10- кришка кожуха, 11- колосник, 12-кожух.
Слайд 72Багатопаливна опалювальна піч МОП-6
1- колосник, 2- паливник, 3- теплообмінник, 4-
дверці, 5- кришка корпусу, 6- ДЗУ-100М, 7- димова труба, 8-
димовий клапан, відкидна кришка, 10- вказівник рівня палива, 11- піддон, 12- паливо провід, 13- дозатор, 14- запірний кран, 15- екрани, 16-паливний бак.
Слайд 73Водопостачання і каналізація
Для водопостачання в спорудженнях для пунктів управління
місткістю більше ніж 10 людей, медичних пунктах і сховищах для
особового складу місткістю більше 20 людей рекомендується розташовувати бачки з питною водою на 20-50 л. В інших спорудженнях запаси води не передбачаються, а для господарсько-питних потреб використовується вода з табельних резервуарів, розташованих зовні споруджень в укриттях.В спорудженнях для пунктів управління і медичних пунктів (медико-санітарних батальйонів, польових шпиталів) необхідно влаштовувати при входах санвузли із збірними (вигрібними) ямами або з виносною тарою, які використовуються при неможливості виходу із спорудження.
Дезинфекція і дезодорація санвузлів здійснюється засобами медичної служби.
Слайд 74Освітлення та електросилове обладнання
Електропостачання споруд для пунктів
управління, медичних пунктів (медико-санітарних батальйонів, польових шпиталів) і техніки здійснюється
від військових пересувних освітлювальних електростанцій, які розташовуються в природних або котловинних укриттях поблизу цих споруд або в спорудах для дизельних електричних станцій (ДЕС).
Слайд 75У спорудах для ПУ і медичних пунктів розгортають освітлювальні мережі
з комплектів електростанцій. Світильники розташовують на відстані 1,5-2 м один
від одного над робочими столами або в 1-2 ряди вздовж споруди.У комплектах споруджень для техніки є освітлювальні і силові кабельні мережі, розподільчі електрощити і деталі для їх кріплення. У окремих випадках може бути електричне опалення, яке включає електрокалорифер, який монтується у системі вентиляції і електропечі, розташованій у робочих приміщеннях.
