Учебная дисциплина Устойчивость объектов экономики в чрезвычайных ситуациях презентация, доклад

Содержание

Тема 1 Основные опасности в техносфере принципы их нормированияВопросы:1. Исторический аспект и структура изучения дисциплины. Основные опасности в техносфере. Особенности воздействия опасных факторов на человека и элементы объектов экономики.2. Классификация опасностей.

Слайды и текст этой презентации

Слайд 1Учебная дисциплина
«Устойчивость объектов экономики в чрезвычайных ситуациях (УОЭ ЧС)»

Цель:
ознакомить

студентов с комплексом мероприятий по предупреждению ЧС и устойчивости функционирования

объектов экономики и территорий.

Учебная дисциплина«Устойчивость объектов экономики в чрезвычайных ситуациях (УОЭ ЧС)» Цель:ознакомить студентов с комплексом мероприятий по предупреждению ЧС

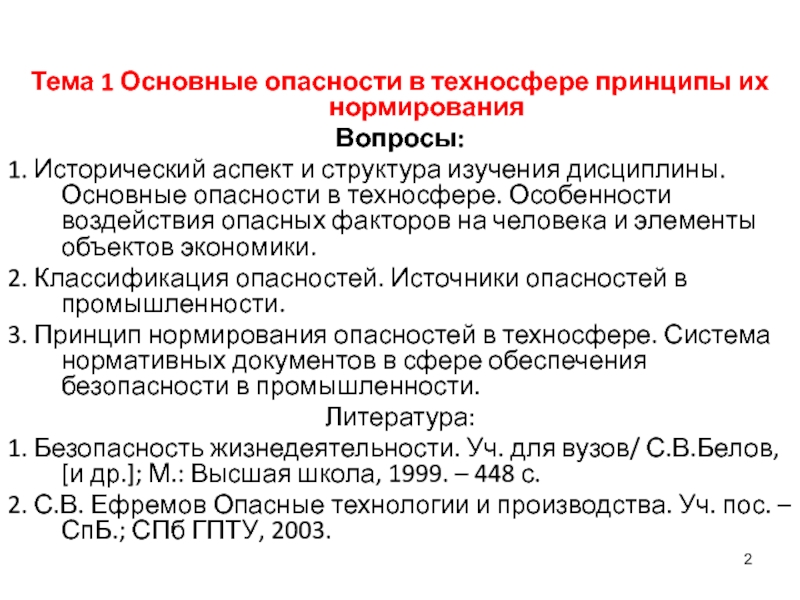

Слайд 2
Тема 1 Основные опасности в техносфере принципы их нормирования
Вопросы:
1. Исторический

аспект и структура изучения дисциплины. Основные опасности в техносфере. Особенности

воздействия опасных факторов на человека и элементы объектов экономики.
2. Классификация опасностей. Источники опасностей в промышленности.
3. Принцип нормирования опасностей в техносфере. Система нормативных документов в сфере обеспечения безопасности в промышленности.
Литература:
1. Безопасность жизнедеятельности. Уч. для вузов/ С.В.Белов, [и др.]; М.: Высшая школа, 1999. – 448 с.
2. С.В. Ефремов Опасные технологии и производства. Уч. пос. – СпБ.; СПб ГПТУ, 2003.
Тема 1 Основные опасности в техносфере принципы их нормированияВопросы:1. Исторический аспект и структура изучения дисциплины. Основные опасности

Слайд 3Исторический аспект и структура изучения дисциплины.
Основные опасности в техносфере.

Особенности воздействия опасных факторов на человека и элементы объектов экономики.

Исторический аспект и структура изучения дисциплины. Основные опасности в техносфере. Особенности воздействия опасных факторов на человека и

Слайд 4Биосфера – область существования и функционирования живого вещества.

Техносфера – часть

биосферы, коренным образом преобразованная человеком в инженерно-технические сооружения: города, заводы

и фабрики, карьеры и шахты, дороги, плотины, водохранилища и т.п.

Опасность – негативное свойство живой и неживой материи, способное причинять ущерб самой материи: людям, природной среде, материальным ценностям.

Применительно к дисциплине – рассматривают опасности природно-техногенного и техногенного характера.
Биосфера – область существования и функционирования живого вещества.Техносфера – часть биосферы, коренным образом преобразованная человеком в инженерно-технические

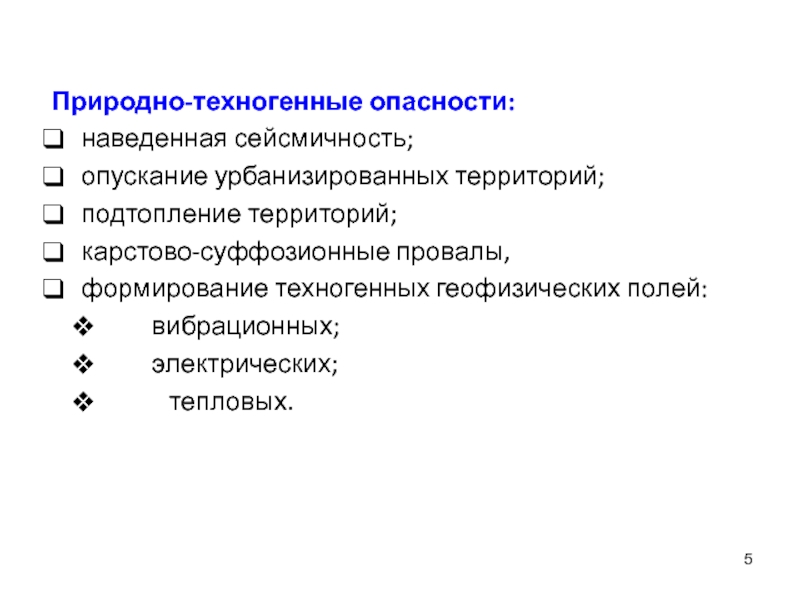

Слайд 5Природно-техногенные опасности:
наведенная сейсмичность;
опускание урбанизированных территорий;
подтопление территорий;
карстово-суффозионные провалы,
формирование

техногенных геофизических полей:
вибрационных;

электрических;
тепловых.
Природно-техногенные опасности:наведенная сейсмичность; опускание урбанизированных территорий; подтопление территорий; карстово-суффозионные провалы,формирование техногенных геофизических полей:

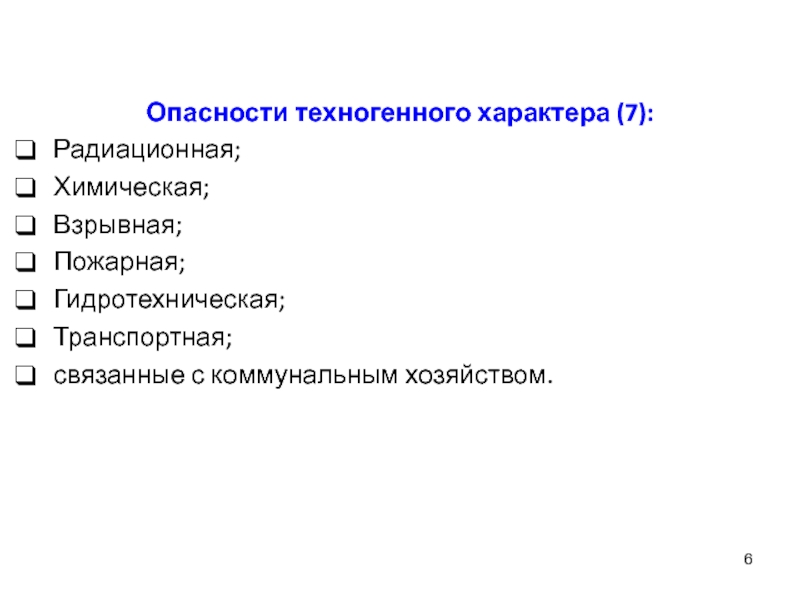

Слайд 6Опасности техногенного характера (7):
Радиационная;
Химическая;
Взрывная;
Пожарная;
Гидротехническая;
Транспортная;
связанные с коммунальным

хозяйством.

Опасности техногенного характера (7):Радиационная; Химическая; Взрывная; Пожарная; Гидротехническая;Транспортная;связанные с коммунальным хозяйством.

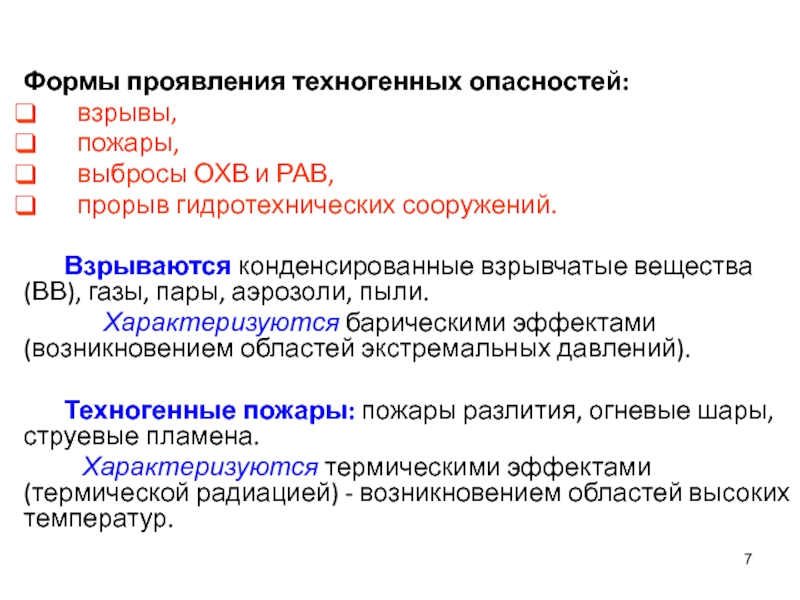

Слайд 7
Формы проявления техногенных опасностей:
взрывы,
пожары,

выбросы ОХВ и РАВ,
прорыв гидротехнических сооружений.

Взрываются

конденсированные взрывчатые вещества (ВВ), газы, пары, аэрозоли, пыли.
Характеризуются барическими эффектами (возникновением областей экстремальных давлений).

Техногенные пожары: пожары разлития, огневые шары, струевые пламена.
Характеризуются термическими эффектами (термической радиацией) - возникновением областей высоких температур.
Формы проявления техногенных опасностей:  взрывы,   пожары,   выбросы ОХВ и РАВ,

Слайд 8Воздействие опасных факторов проявляются:
в повреждениях, разрушениях, загрязнениях элементов объектов экономики;

в

получении травм (в т.ч. - с летальным исходом), ожогов, отравлений,

заражений - по отношению к человеку.
Воздействие опасных факторов проявляются:в повреждениях, разрушениях, загрязнениях элементов объектов экономики;в получении травм (в т.ч. - с летальным

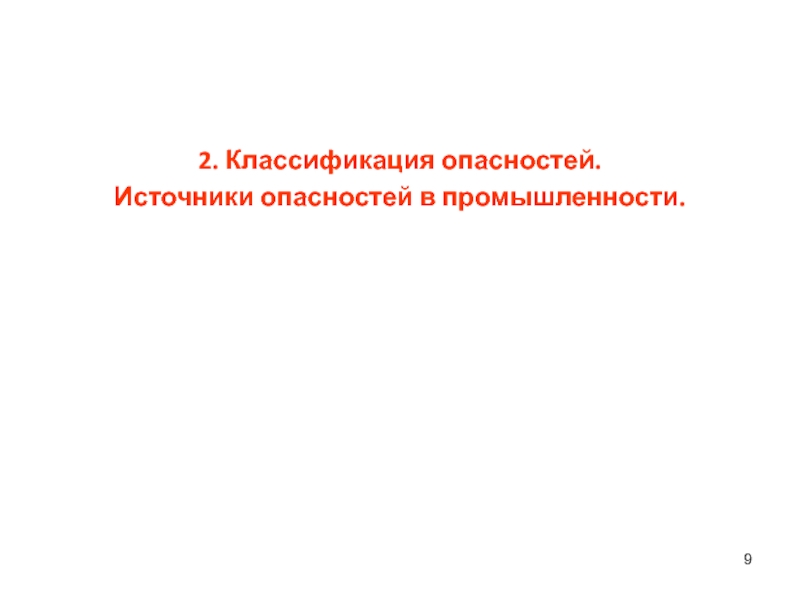

Слайд 92. Классификация опасностей.
Источники опасностей в промышленности.

2. Классификация опасностей. Источники опасностей в промышленности.

Слайд 10Опасность - понятие сложное, иерархическое.

Опасности классифицируются по присущим им признакам,

поэтому, таких классификаций имеется достаточно много.

Опасность - понятие сложное, иерархическое.Опасности классифицируются по присущим им признакам, поэтому, таких классификаций имеется достаточно много.

Слайд 11Например:
по природе происхождения: природные, техногенные, антропогенные, экологические, смешанные;

производственные опасности: физические,

химические, биологические, психофизиологические, организационные;

по времени проявления последствий:
импульсивные (в виде

кратковременного воздействия - удара) и
кумулятивные (накопление в живом организме и суммирование действия некоторых веществ и ядов);

по месту локализации в окружающей среде:
связанные с атмосферой, гидросферой, литосферой;

далее:
Например:по природе происхождения: природные, техногенные, антропогенные, экологические, смешанные;производственные опасности: физические, химические, биологические, психофизиологические, организационные;по времени проявления последствий:

Слайд 12по сфере деятельности человека:
бытовые, производственные, спортивные, военные, дорожно-транспортные и

т.д.;

по приносимому ущербу:
социальный, технический, экономический, экологический и т.д.;

по вызываемым

последствиям:
утомления, травмы, аварии, пожары, летальные исходы, заболевания, и т.д.

по характеру воздействия:
активные (непосредственно воздействуют на человека);
пассивно-активные (неровности поверхности, уклоны, подъемы, незначительное трение между поверхностями и др.);
пассивные (коррозия материалов, накипь, недостаточная прочность конструкций, повышенные нагрузки на оборудование и т.п.);

далее:

по сфере деятельности человека: бытовые, производственные, спортивные, военные, дорожно-транспортные и т.д.;по приносимому ущербу: социальный, технический, экономический, экологический

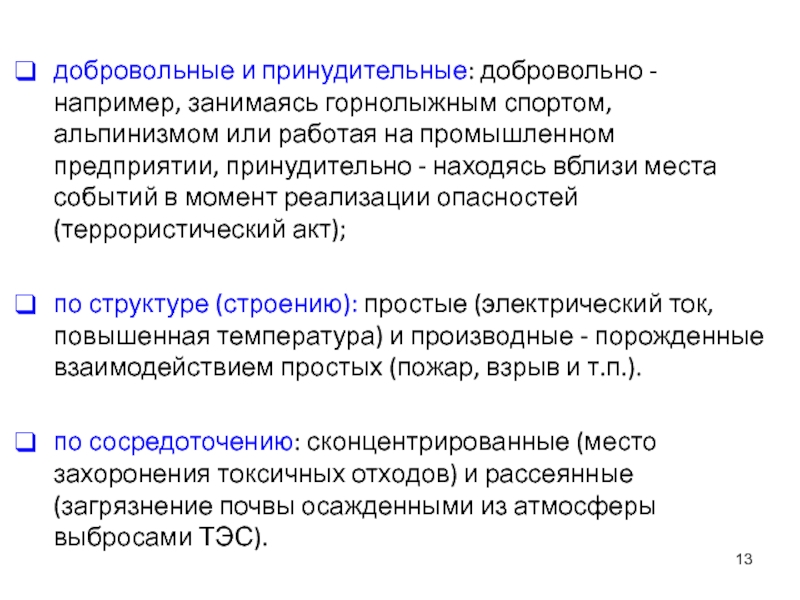

Слайд 13добровольные и принудительные: добровольно - например, занимаясь горнолыжным спортом, альпинизмом

или работая на промышленном предприятии, принудительно - находясь вблизи места

событий в момент реализации опасностей (террористический акт);

по структуре (строению): простые (электрический ток, повышенная температура) и производные - порожденные взаимодействием простых (пожар, взрыв и т.п.).

по сосредоточению: сконцентрированные (место захоронения токсичных отходов) и рассеянные (загрязнение почвы осажденными из атмосферы выбросами ТЭС).
добровольные и принудительные: добровольно - например, занимаясь горнолыжным спортом, альпинизмом или работая на промышленном предприятии, принудительно -

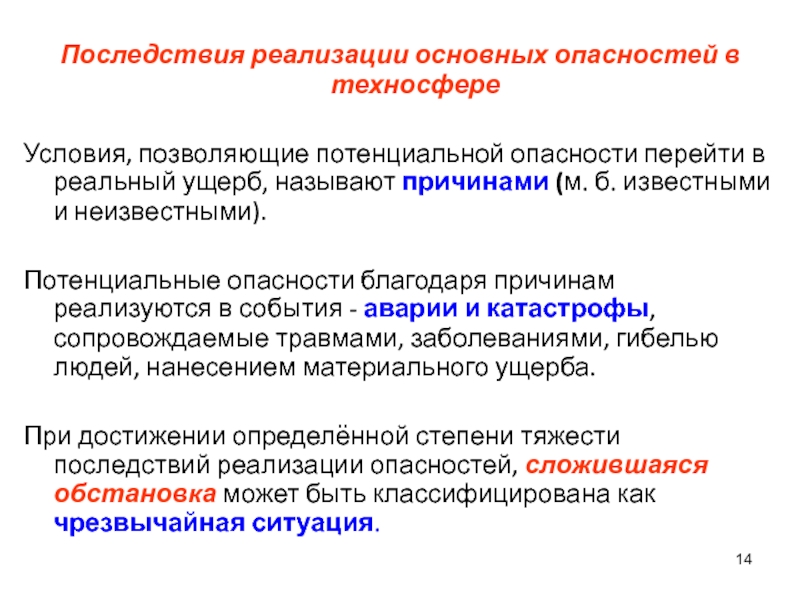

Слайд 14Последствия реализации основных опасностей в техносфере

Условия, позволяющие потенциальной опасности

перейти в реальный ущерб, называют причинами (м. б. известными и

неизвестными).

Потенциальные опасности благодаря причинам реализуются в события - аварии и катастрофы, сопровождаемые травмами, заболеваниями, гибелью людей, нанесением материального ущерба.

При достижении определённой степени тяжести последствий реализации опасностей, сложившаяся обстановка может быть классифицирована как чрезвычайная ситуация.
Последствия реализации основных опасностей в техносфере Условия, позволяющие потенциальной опасности перейти в реальный ущерб, называют причинами (м.

Слайд 16Источники опасности (ИО) в промышленности:
человек;
предметы, средства труда (машины,

станки, инструменты, сооружения, здания, энергия и т.п.);
продукты труда;
технологии,

операции, действия;
природно-климатическая среда (грозы, наводнения,…).

Источники опасности делятся на внешние и внутренние.
Внешние:
состояние среды деятельности (техника и технологии - представляют непосредственную опасность);
ошибочные, непредвиденные действия персонала, вследствие дезорганизации его деятельности социально-психологической средой, влияющей на человека через его психологическое состояние.
Внутренние - обусловлены личными особенностями работающего, связанными с его социальными и психологическими свойствами.
Источники опасности (ИО) в промышленности: человек; предметы, средства труда (машины, станки, инструменты, сооружения, здания, энергия и т.п.);

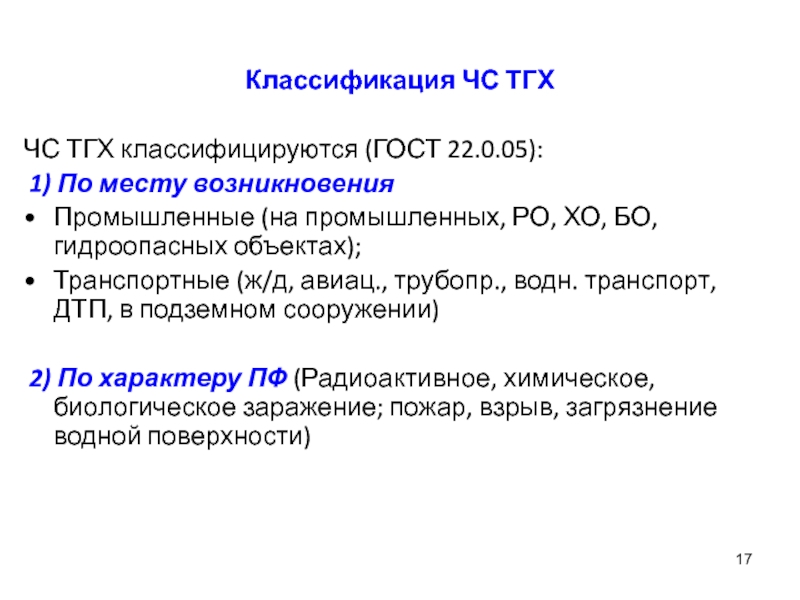

Слайд 17Классификация ЧС ТГХ

ЧС ТГХ классифицируются (ГОСТ 22.0.05):
1) По месту

возникновения
Промышленные (на промышленных, РО, ХО, БО, гидроопасных объектах);
Транспортные (ж/д, авиац.,

трубопр., водн. транспорт, ДТП, в подземном сооружении)

2) По характеру ПФ (Радиоактивное, химическое, биологическое заражение; пожар, взрыв, загрязнение водной поверхности)
Классификация ЧС ТГХЧС ТГХ классифицируются (ГОСТ 22.0.05): 1) По месту возникновенияПромышленные (на промышленных, РО, ХО, БО, гидроопасных

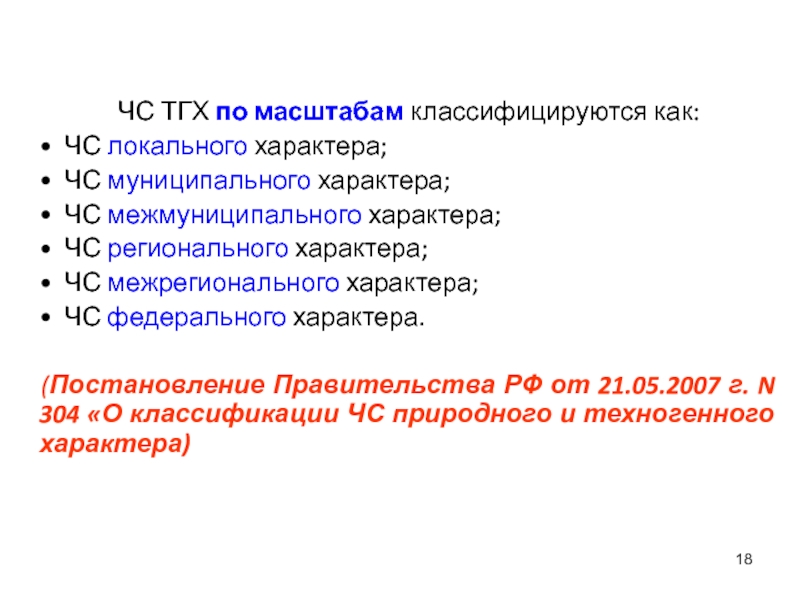

Слайд 18ЧС ТГХ по масштабам классифицируются как:
ЧС локального характера;
ЧС

муниципального характера;
ЧС межмуниципального характера;
ЧС регионального характера;
ЧС межрегионального

характера;
ЧС федерального характера.

(Постановление Правительства РФ от 21.05.2007 г. N 304 «О классификации ЧС природного и техногенного характера)
ЧС ТГХ по масштабам классифицируются как: ЧС локального характера; ЧС муниципального характера; ЧС межмуниципального характера; ЧС регионального

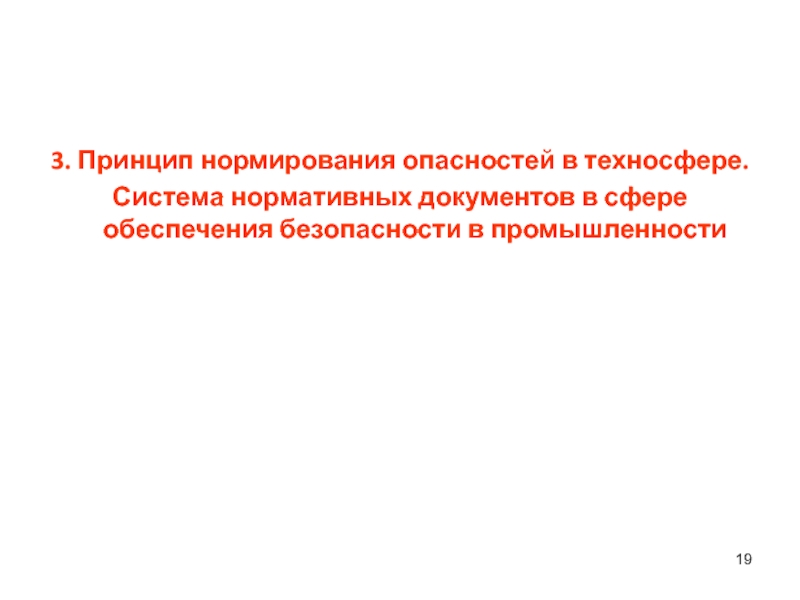

Слайд 193. Принцип нормирования опасностей в техносфере.
Система нормативных документов в

сфере обеспечения безопасности в промышленности

3. Принцип нормирования опасностей в техносфере. Система нормативных документов в сфере обеспечения безопасности в промышленности

Слайд 20Поскольку достичь абсолютной безопасности практически невозможно, потенциальные опасности нормируют, то

есть регламентируют условия, соблюдение которых обеспечивает заданный уровень безопасности.

Нормируется:

концентрация вредных веществ, параметры микроклимата, шум, освещенность, и т.д.

Регламентирующие условия (нормы) описываются в нормативных документах в сфере обеспечения безопасности в промышленности.
Поскольку достичь абсолютной безопасности практически невозможно, потенциальные опасности нормируют, то есть регламентируют условия, соблюдение которых обеспечивает заданный

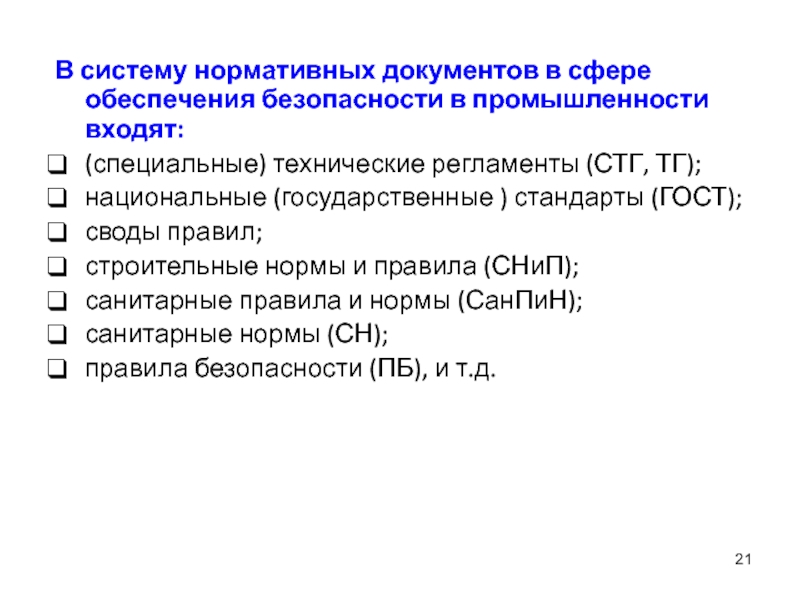

Слайд 21В систему нормативных документов в сфере обеспечения безопасности в промышленности

входят:
(специальные) технические регламенты (СТГ, ТГ);
национальные (государственные ) стандарты (ГОСТ);
своды правил;
строительные

нормы и правила (СНиП);
санитарные правила и нормы (СанПиН);
санитарные нормы (СН);
правила безопасности (ПБ), и т.д.
В систему нормативных документов в сфере обеспечения безопасности в промышленности входят:(специальные) технические регламенты (СТГ, ТГ);национальные (государственные )

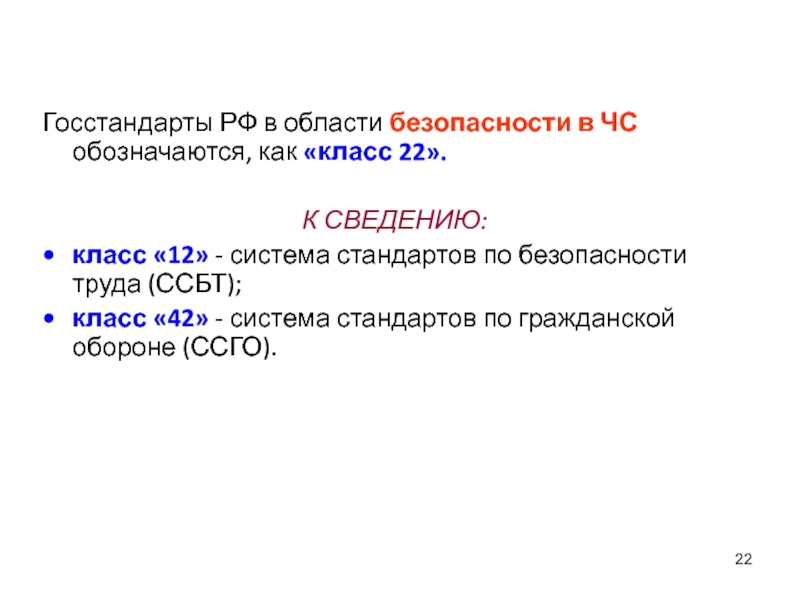

Слайд 22Госстандарты РФ в области безопасности в ЧС обозначаются, как «класс

22».

К СВЕДЕНИЮ:
класс «12» - система стандартов по безопасности труда

(ССБТ);
класс «42» - система стандартов по гражданской обороне (ССГО).
Госстандарты РФ в области безопасности в ЧС обозначаются, как «класс 22».К СВЕДЕНИЮ: класс «12» - система стандартов

Слайд 23Расшифровка обозначения ГОСТа:
ГОСТ Р 22.0.01 – 94 «Безопасность в ЧС.

Осн. Положения».
ГОСТ – государственный стандарт
Р - Российская Федерация
22 – обозначение

принадлежности к стандартам «БЧС»
0 - порядковый № подсистемы в классе. Подсистемы:
0 – основные положения;
1 – мониторинг и прогнозирование;
2 – безопасность объектов экономики;
3 – безопасность населения;
4 – безопасность продовольствия;
5 – безопасность животных и растений;
6 – безопасность воды;
7 – управление, связь, оповещение;
8 – ликвидация чрезвычайных ситуаций;
9 – аварийно-спасательные средства.
01 – порядковый номер стандарта в подсистеме
94 - год утверждения стандарта (1994).
Расшифровка обозначения ГОСТа:ГОСТ Р 22.0.01 – 94 «Безопасность в ЧС. Осн. Положения».ГОСТ – государственный стандартР - Российская

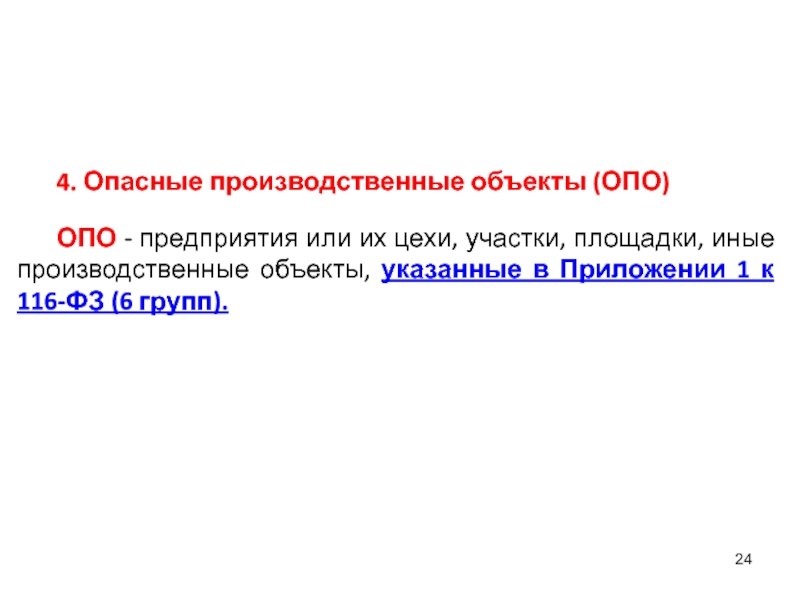

Слайд 244. Опасные производственные объекты (ОПО)

ОПО - предприятия или их

цехи, участки, площадки, иные производственные объекты, указанные в Приложении 1

к 116-ФЗ (6 групп).


4. Опасные производственные объекты (ОПО) ОПО - предприятия или их цехи, участки, площадки, иные производственные объекты, указанные

Слайд 25ОПО подлежат регистрации в гос. реестре в порядке, устанавливаемом Правительством

РФ.

ОПО в зависимости от уровня потенциальной опасности аварий на

них для жизненно важных интересов личности и общества подразделяются на четыре класса опасности:
I класс опасности - ОПО чрезвычайно высокой опасности;
II класс опасности - ОПО высокой опасности;
III класс опасности - ОПО средней опасности;
IV класс опасности - ОПО низкой опасности.
ОПО подлежат регистрации в гос. реестре в порядке, устанавливаемом Правительством РФ. ОПО в зависимости от уровня потенциальной

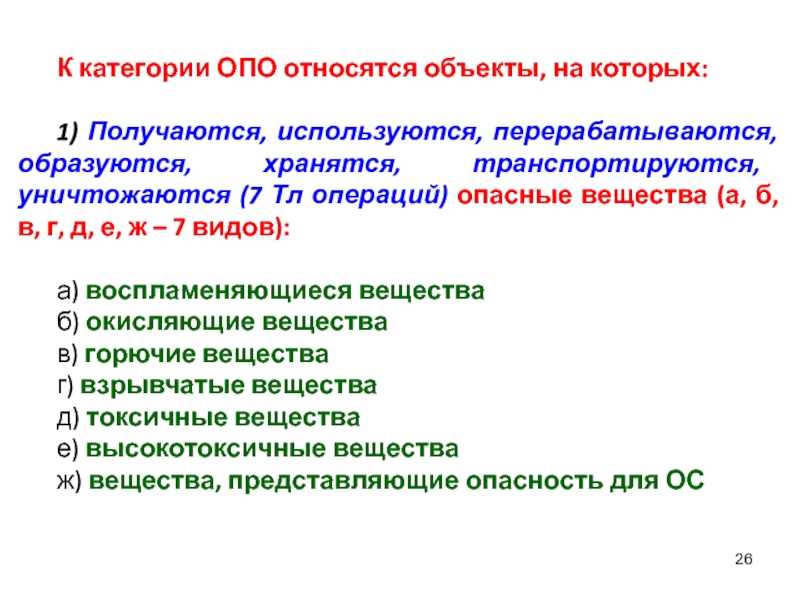

Слайд 26К категории ОПО относятся объекты, на которых:

1) Получаются, используются, перерабатываются,

образуются, хранятся, транспортируются, уничтожаются (7 Тл операций) опасные вещества (а,

б, в, г, д, е, ж – 7 видов):

а) воспламеняющиеся вещества
б) окисляющие вещества
в) горючие вещества
г) взрывчатые вещества
д) токсичные вещества
е) высокотоксичные вещества
ж) вещества, представляющие опасность для ОС


К категории ОПО относятся объекты, на которых:1) Получаются, используются, перерабатываются, образуются, хранятся, транспортируются, уничтожаются (7 Тл операций)

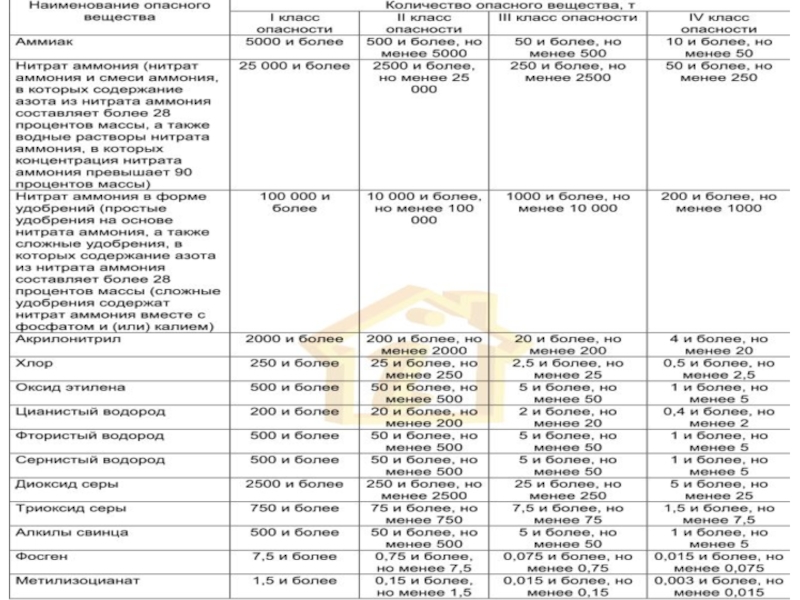

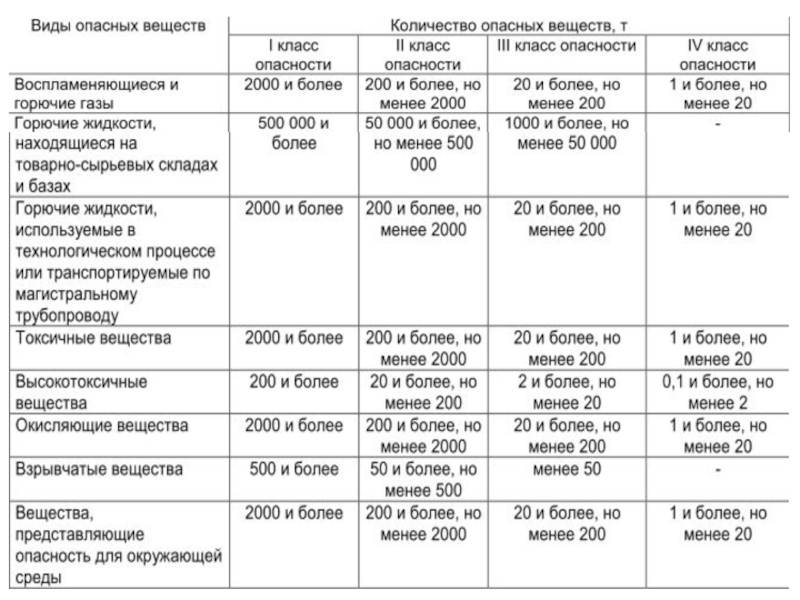

Слайд 27Классы опасности ОПО 1 - группы
устанавливаются
исходя из количества

опасного вещества или опасных веществ,
которые одновременно находятся или могут

находиться на ОПО.
Классы опасности ОПО 1 - группы устанавливаются исходя из количества опасного вещества или опасных веществ, которые одновременно

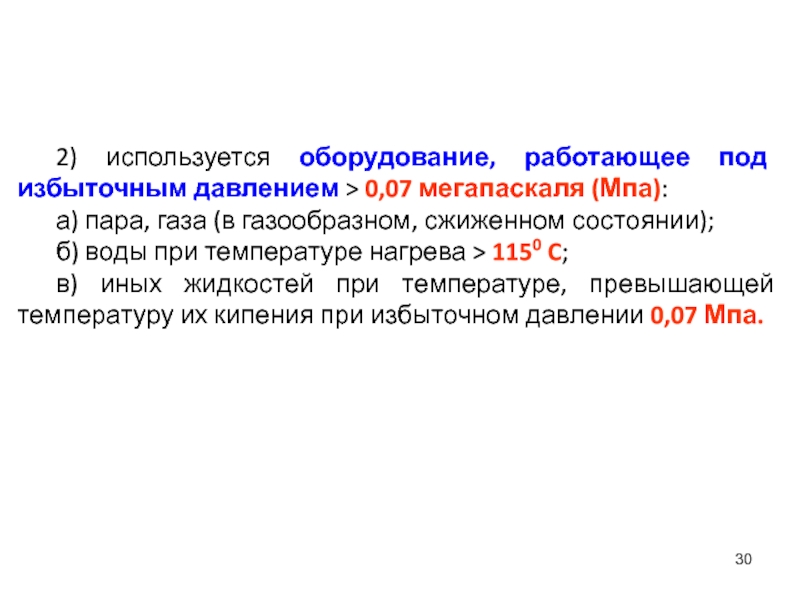

Слайд 302) используется оборудование, работающее под избыточным давлением > 0,07 мегапаскаля

(Мпа):
а) пара, газа (в газообразном, сжиженном состоянии);
б) воды

при температуре нагрева > 1150 C;
в) иных жидкостей при температуре, превышающей температуру их кипения при избыточном давлении 0,07 Мпа.


2) используется оборудование, работающее под избыточным давлением > 0,07 мегапаскаля (Мпа): а) пара, газа (в газообразном, сжиженном

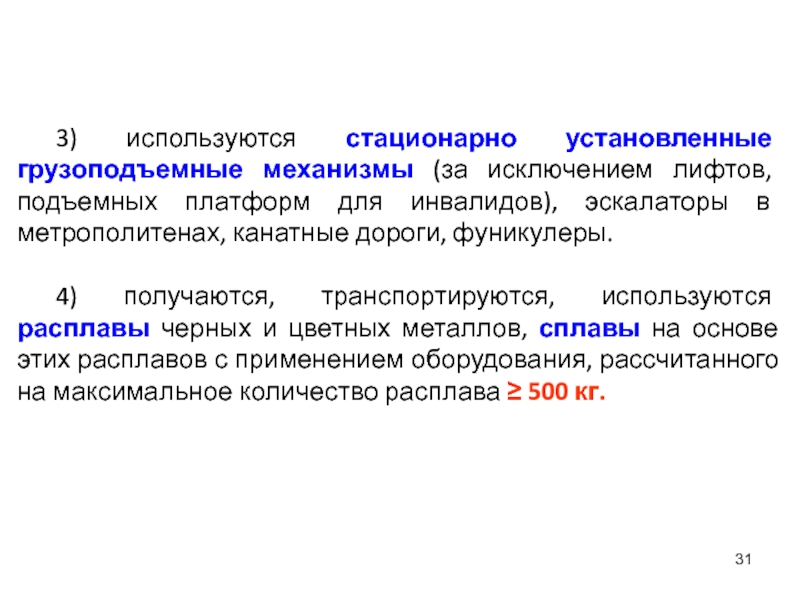

Слайд 313) используются стационарно установленные грузоподъемные механизмы (за исключением лифтов, подъемных

платформ для инвалидов), эскалаторы в метрополитенах, канатные дороги, фуникулеры.

4)

получаются, транспортируются, используются расплавы черных и цветных металлов, сплавы на основе этих расплавов с применением оборудования, рассчитанного на максимальное количество расплава ≥ 500 кг.
3) используются стационарно установленные грузоподъемные механизмы (за исключением лифтов, подъемных платформ для инвалидов), эскалаторы в метрополитенах, канатные

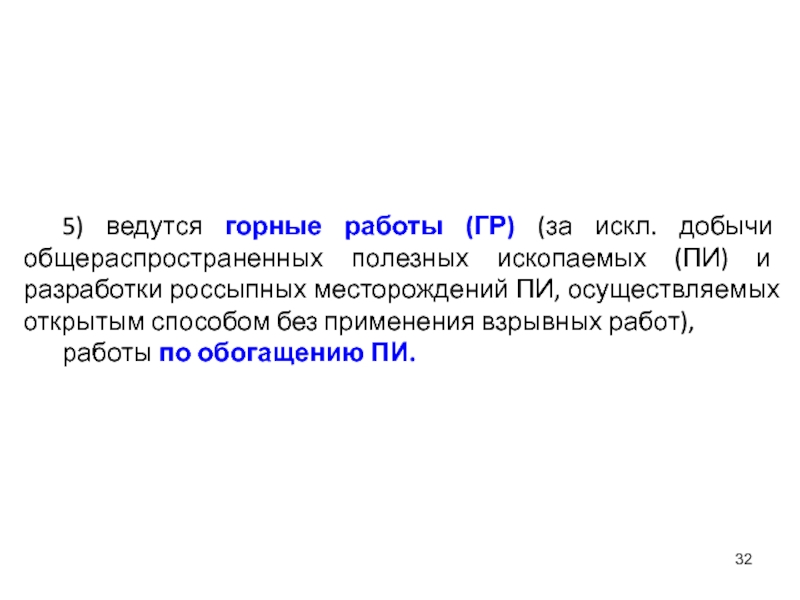

Слайд 325) ведутся горные работы (ГР) (за искл. добычи общераспространенных полезных

ископаемых (ПИ) и разработки россыпных месторождений ПИ, осуществляемых открытым способом

без применения взрывных работ),
работы по обогащению ПИ.


5) ведутся горные работы (ГР) (за искл. добычи общераспространенных полезных ископаемых (ПИ) и разработки россыпных месторождений ПИ,

Слайд 336) осуществляется хранение или переработка растительного сырья, в процессе которых

образуются взрывоопасные пылевоздушные смеси, способные самовозгораться, возгораться от источника зажигания

и самостоятельно гореть после его удаления,
осуществляется хранение зерна, продуктов его переработки и комбикормового сырья, склонных к самосогреванию и самовозгоранию.
6) осуществляется хранение или переработка растительного сырья, в процессе которых образуются взрывоопасные пылевоздушные смеси, способные самовозгораться, возгораться

Слайд 34Все объекты хранения и уничтожения химического оружия, ОПО спецхимии -

I класс опасности.

ОПО бурения и добычи нефти, газа и

газового конденсата:
II класс опасности - возможны выбросы продукции с содержанием сернистого водорода > 6 % объема;
III класс опасности - возможны выбросы продукции с содержанием сернистого водорода 1 - 6 % объема;
IV класс опасности - для ОПО, не указанных выше.

Газораспределительные станции, сети газораспределения и сети газопотребления:
II класс опасности - ОПО для транспортировки природного газа под давлением > 1,2 Мпа или сжиженного углеводородного газа под давлением > 1,6 Мпа;
III класс опасности - для ОПО, не указанных выше.
Все объекты хранения и уничтожения химического оружия, ОПО спецхимии - I класс опасности. ОПО бурения и добычи

Слайд 35КОНЕЦ ЛЕКЦИИ

КОНЕЦ ЛЕКЦИИ

Слайд 366. Понятия риска
Риск — частота реализации рассматриваемого опасного предельного состояния.

Риск

опасного события (катастрофы) на субъекте — частота реализации на нем

опасного события заданного вида и масштаба.

Риск поражения объекта — частота сложного опасного события, определяемая как произведение риска опасного события на субъекте на условную вероятность заданного вида и степени поражения объекта опасности.

6. Понятия рискаРиск — частота реализации рассматриваемого опасного предельного состояния.Риск опасного события (катастрофы) на субъекте — частота

Слайд 37Индивидуальный риск — риск поражения человека.

Социальный риск — риск получения

поражения количеством людей, не менее заданного.

Приемлемый риск — индивидуальный риск,

допускаемый обществом на данном этапе культурного развития, научно - технических и экономических возможностей.
Индивидуальный риск — риск поражения человека.Социальный риск — риск получения поражения количеством людей, не менее заданного.Приемлемый риск

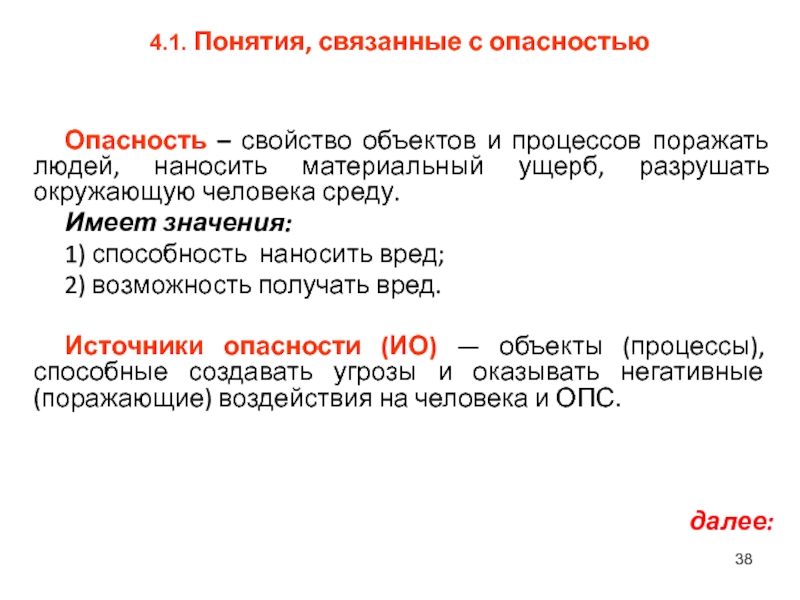

Слайд 384.1. Понятия, связанные с опасностью
Опасность – свойство объектов и процессов

поражать людей, наносить материальный ущерб, разрушать окружающую человека среду.
Имеет

значения:
1) способность наносить вред;
2) возможность получать вред.

Источники опасности (ИО) — объекты (процессы), способные создавать угрозы и оказывать негативные (поражающие) воздействия на человека и ОПС.



далее:
4.1. Понятия, связанные с опасностьюОпасность – свойство объектов и процессов поражать людей, наносить материальный ущерб, разрушать окружающую

Слайд 39Потенциально опасный источник (ПОИ) - ИО, который в данный момент

не создаёт поражающее поле, но который способен его создать в

любой момент времени. ПОИ подразделяют на:

Потенциально опасные элементы (ПОЭ) - опасный источник внутри целостного объекта (реакторы, котлы, емкости с токсичными в-вами и т.д.). ПОЭ - едины, цельны, неделимы.

Потенциально опасный объект (ПОО) - объект, на котором:
расположены здания и сооружения повышенного уровня ответственности (- особо опасные, технически сложные и уникальные объекты),
может одновременно находиться ˃ 5000 чел. (68-ФЗ).
ПОО содержат ПОЭ и представляют опасность для объектов и людей на его территории и вне нее. (АЭС, заводы, склады).

Потенциально опасные территории (ПОТ) — пространства, содержащие ПОО, которые представляют угрозу для людей и объектов, как в пределах, так и за границей данной территории.

Потенциально опасный источник (ПОИ) - ИО, который в данный момент не создаёт поражающее поле, но который способен

Слайд 40
4.2. Понятия опасных событий

Инцидент - отказ (повреждение) тех. устройств

(ТУ) применяемых на ОПО, отклонение от установленного режима Тл процесса

(116-ФЗ).

Авария (А) - разрушение сооружений (ТУ) на ОПО, неконтролируемые взрыв (выброс) опасных веществ (116-ФЗ).

Проектная А - совокупность А, кот. порождаются определенным классом инициирующих событий, и для которых определенный уровень безопасности гарантируется предусматриваемыми в проекте предприятия системами обеспечения безопасности.
далее:


4.2. Понятия опасных событий Инцидент - отказ (повреждение) тех. устройств (ТУ) применяемых на ОПО, отклонение от установленного

Слайд 41Гипотетическая (запроектная) А - произвольная А, порожденная незапрещенными законами природы,

инициирующими событиями.

Катастрофа - крупная А, внезапное бедствие, с гибелью людей,

материальных и природных ценностей, образованием очага поражения


Гипотетическая (запроектная) А - произвольная А, порожденная незапрещенными законами природы, инициирующими событиями.Катастрофа - крупная А, внезапное бедствие,

Слайд 424.3. Понятия, связанные с поражением

Поражающий фактор (ПФ) — форма движения

материи, с помощью которой поражающие энергия, вещество, информация, передаются от

источника опасности (ИО) к объекту опасности (ударная волна, ЭМИ, скоростной напор, радиоактивные осадки).

Поражающий параметр (ПП) – параметр, определяющий степень воздействия ПФ на объекты (энергия и масса рабочего тела, избыточное давление, скорость, интенсивность излучения, плотность потока, доза облучения и др.).

Поле поражающего параметра (поле ИО) - область пространства вокруг ИО, в каждой точке которого можно указать значение ПП.

далее:


4.3. Понятия, связанные с поражениемПоражающий фактор (ПФ) — форма движения материи, с помощью которой поражающие энергия, вещество,

Слайд 43Объекты поражающих действий (ОПД) – объекты, на которые воздействуют ПФ.

Поражающее

действие - процесс взаимодействия ПФ с объектом, в результате которого

возникает поражение объекта.

Зона поражающих воздействий (ЗПВ) - пространство, в пределах которого ПП поля ИО превышают допустимые или другие установленные для ОПД значения.

Очаг поражения (ОП) — зона аварии, пространство внутри ЗПВ, в пределах которого объекты подвергаются поражениям в степени, не менее заданной.

Объекты поражающих действий (ОПД) – объекты, на которые воздействуют ПФ.Поражающее действие - процесс взаимодействия ПФ с объектом,

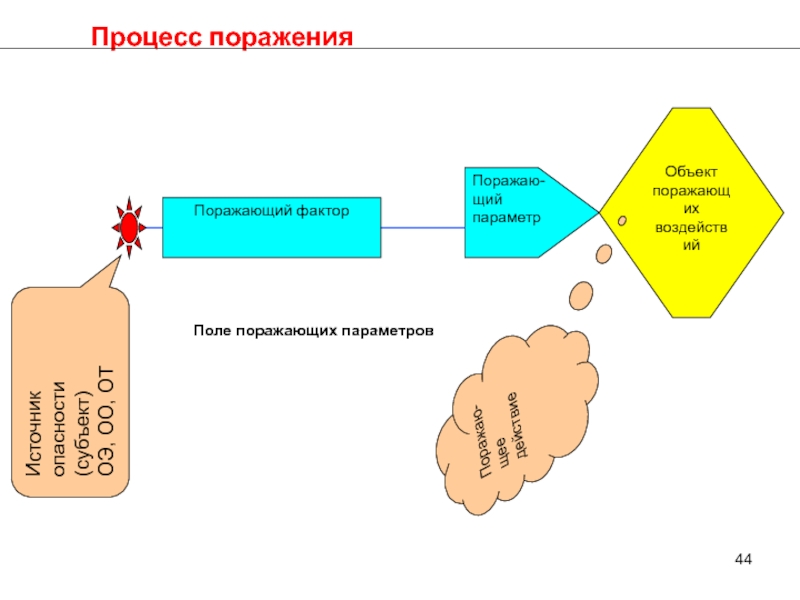

Слайд 44Процесс поражения

Процесс поражения

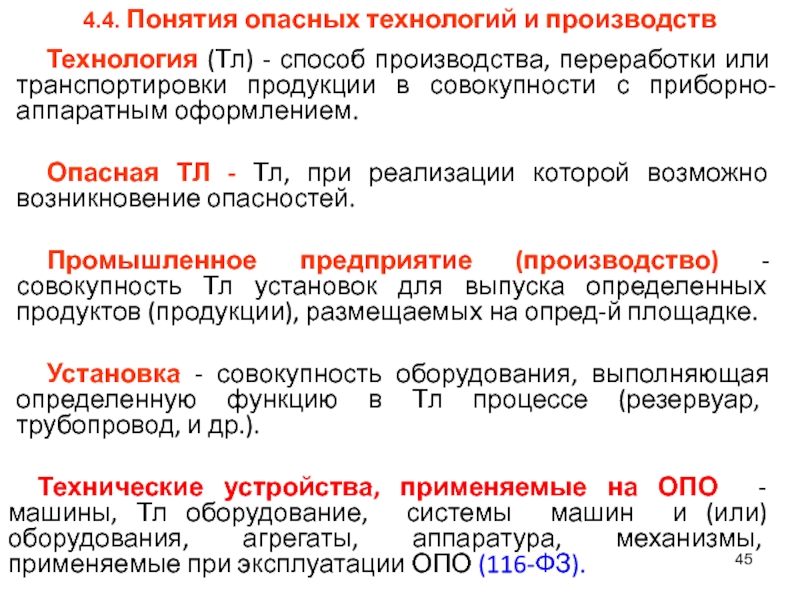

Слайд 454.4. Понятия опасных технологий и производств
Технология (Тл) - способ производства,

переработки или транспортировки продукции в совокупности с приборно-аппаратным оформлением.

Опасная ТЛ

- Тл, при реализации которой возможно возникновение опасностей.

Промышленное предприятие (производство) - совокупность Тл установок для выпуска определенных продуктов (продукции), размещаемых на опред-й площадке.

Установка - совокупность оборудования, выполняющая определенную функцию в Тл процессе (резервуар, трубопровод, и др.).

Технические устройства, применяемые на ОПО - машины, Тл оборудование, системы машин и (или) оборудования, агрегаты, аппаратура, механизмы, применяемые при эксплуатации ОПО (116-ФЗ).
4.4. Понятия опасных технологий и производствТехнология (Тл) - способ производства, переработки или транспортировки продукции в совокупности с

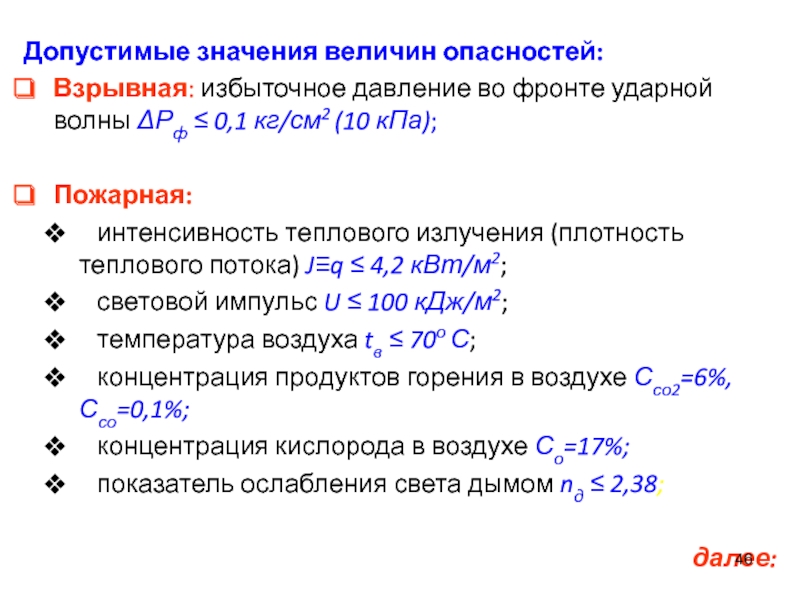

Слайд 46Допустимые значения величин опасностей:
Взрывная: избыточное давление во фронте ударной

волны ΔРф ≤ 0,1 кг/см2 (10 кПа);

Пожарная:
интенсивность

теплового излучения (плотность теплового потока) J≡q ≤ 4,2 кВт/м2;
световой импульс U ≤ 100 кДж/м2;
температура воздуха tв ≤ 70о С;
концентрация продуктов горения в воздухе Ссо2=6%, Ссо=0,1%;
концентрация кислорода в воздухе Со=17%;
показатель ослабления света дымом nд ≤ 2,38;

далее:

Допустимые значения величин опасностей: Взрывная: избыточное давление во фронте ударной волны ΔРф ≤ 0,1 кг/см2 (10 кПа);Пожарная:

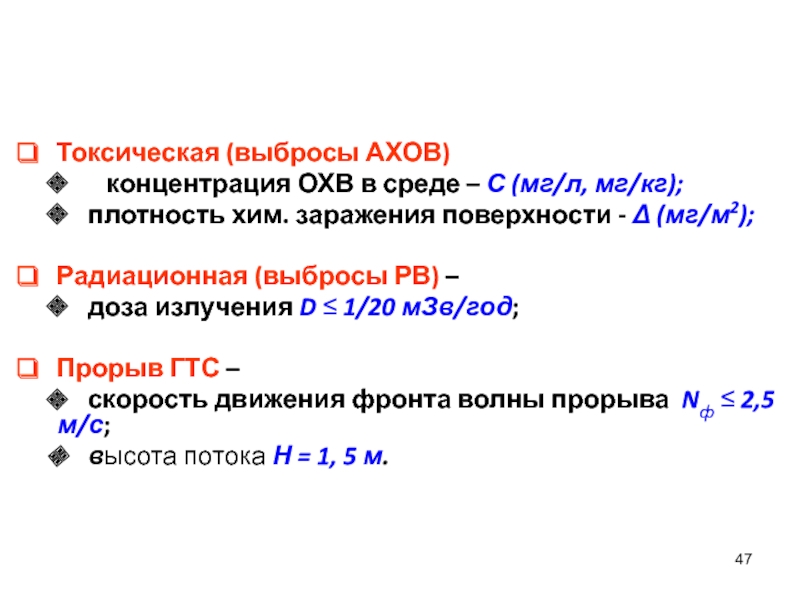

Слайд 47
Токсическая (выбросы АХОВ)
концентрация ОХВ в среде – С (мг/л,

мг/кг);
плотность хим. заражения поверхности - Δ (мг/м2);

Радиационная (выбросы

РВ) –
доза излучения D ≤ 1/20 мЗв/год;

Прорыв ГТС –
скорость движения фронта волны прорыва Nф ≤ 2,5 м/с;
высота потока Н = 1, 5 м.




Токсическая (выбросы АХОВ) 	концентрация ОХВ в среде – С (мг/л, мг/кг);  плотность хим. заражения поверхности -

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
