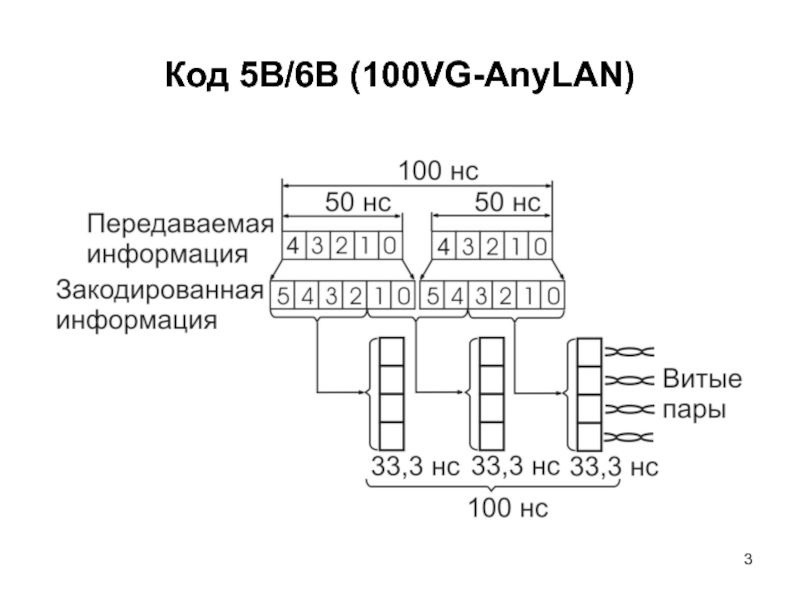

- 3. Код 5В/6В (100VG-AnyLAN)
- 4. Дополнительные коды NRZI и MLT-3Код NRZI: при

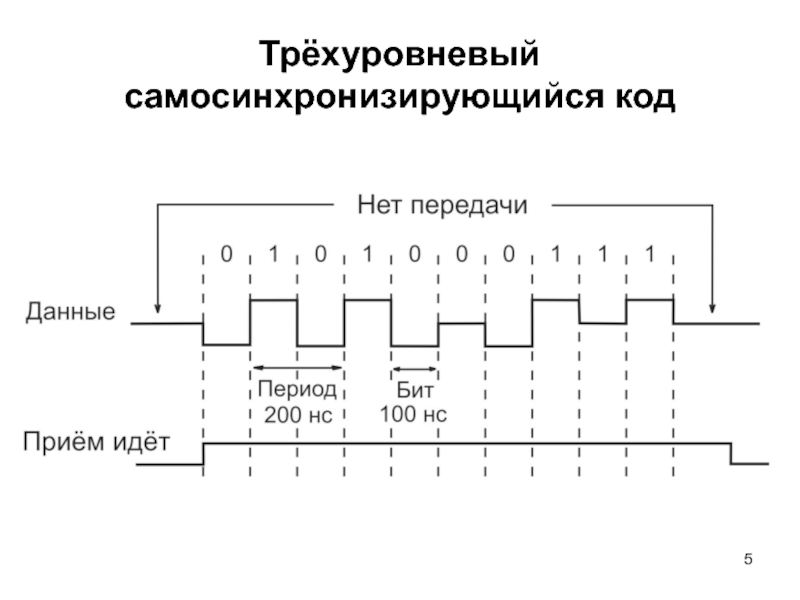

- 5. Трёхуровневый самосинхронизирующийся код

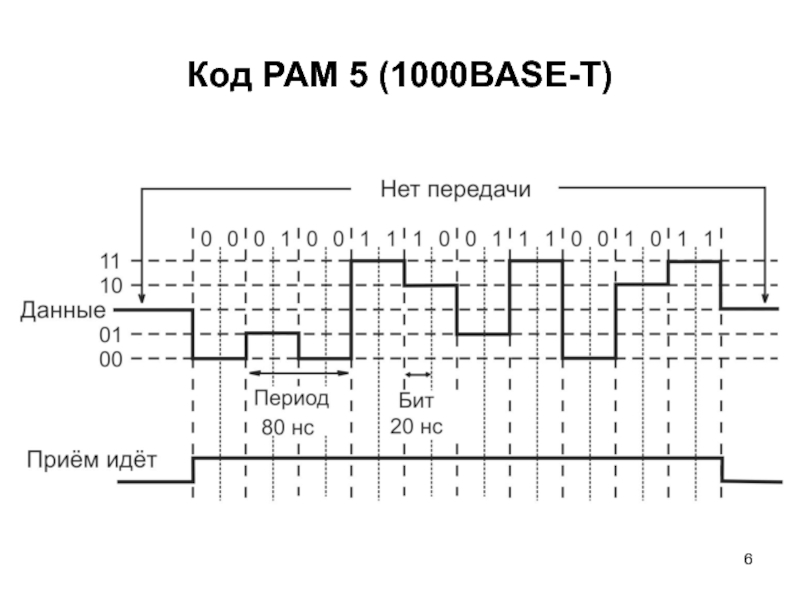

- 6. Код PAM 5 (1000BASE-T)
- 7. Принципы создания новых кодовОбеспечение самосинхронизации:Введение дополнительных переходов:в

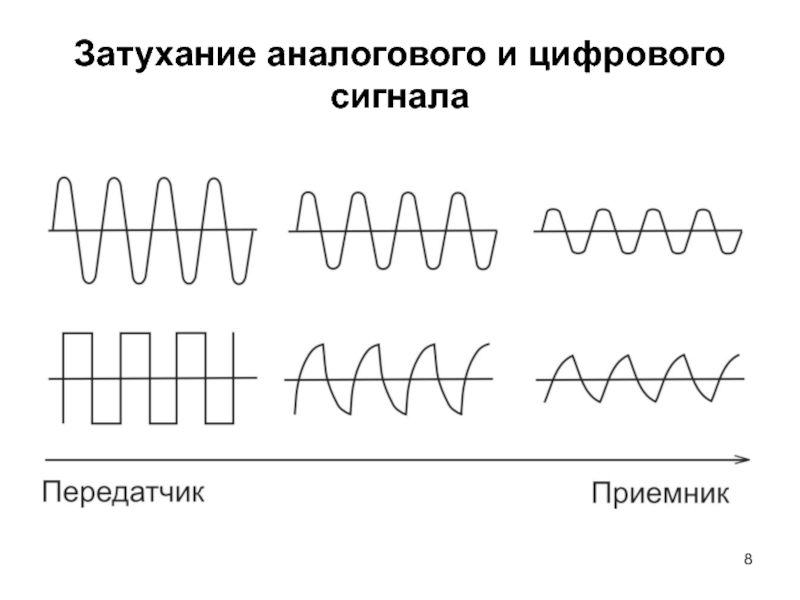

- 8. Затухание аналогового и цифрового сигнала

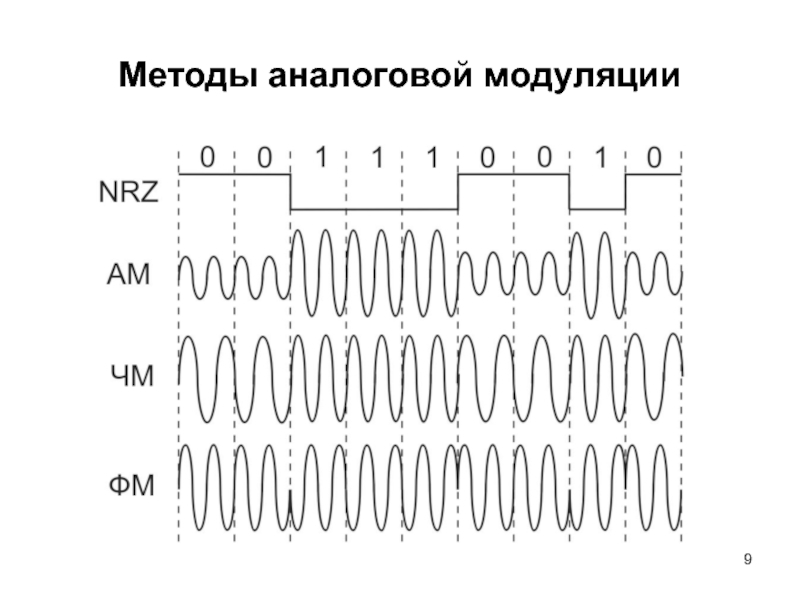

- 9. Методы аналоговой модуляции
- 10. Скачать презентанцию
Код 8В/6Т (100BASE-T4)
Слайды и текст этой презентации

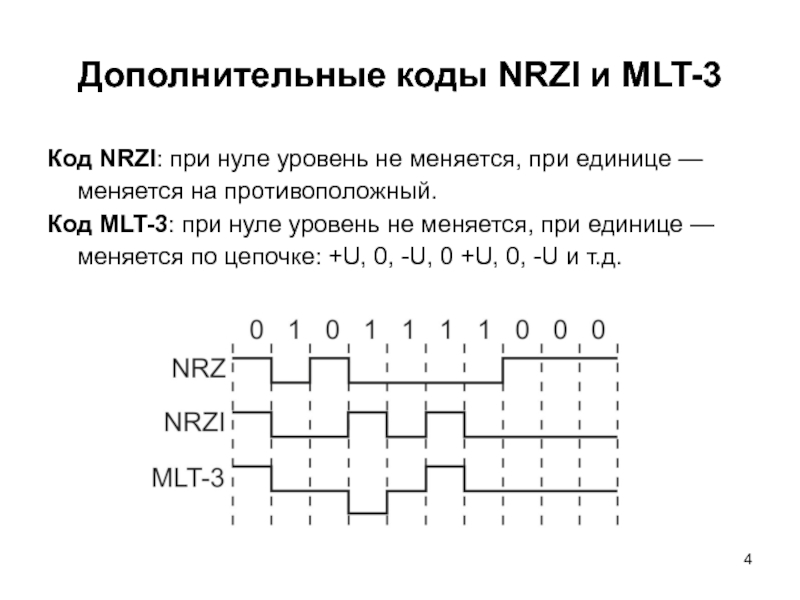

Слайд 4Дополнительные коды NRZI и MLT-3
Код NRZI: при нуле уровень не
меняется, при единице — меняется на противоположный.
Код MLT-3: при нуле
уровень не меняется, при единице — меняется по цепочке: +U, 0, -U, 0 +U, 0, -U и т.д.

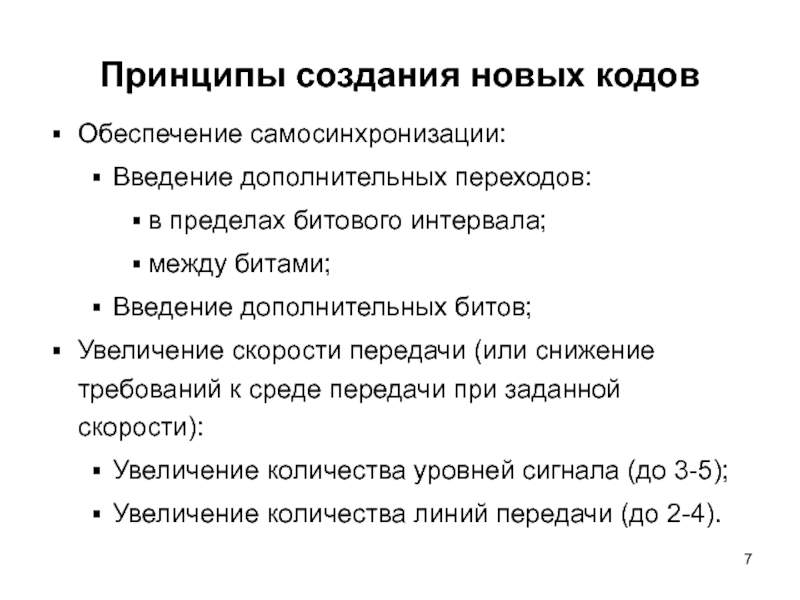

Слайд 7Принципы создания новых кодов
Обеспечение самосинхронизации:
Введение дополнительных переходов:
в пределах битового интервала;
между
битами;
Введение дополнительных битов;
Увеличение скорости передачи (или снижение требований к среде
передачи при заданной скорости):Увеличение количества уровней сигнала (до 3-5);
Увеличение количества линий передачи (до 2-4).
