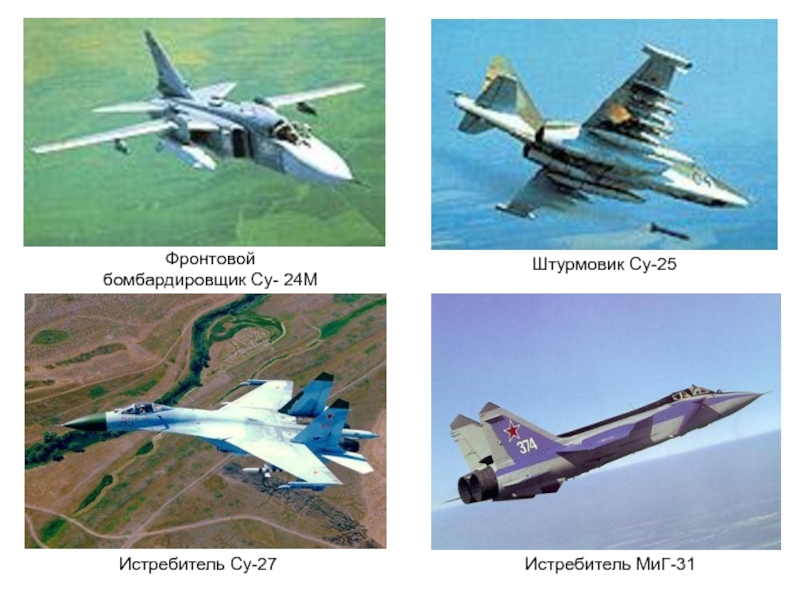

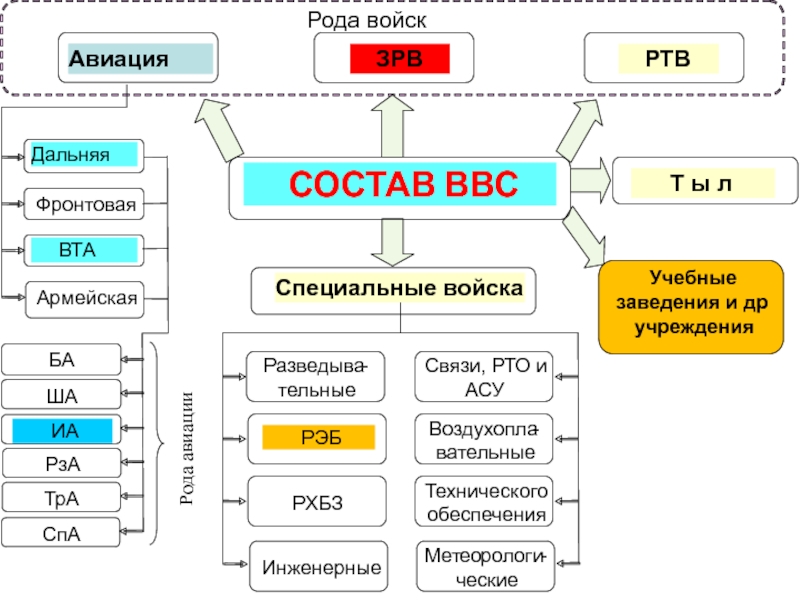

Вариант 1 Состав ВВС. Назначение и основные ТТХ самолета МиГ-31. Вариант 2 1

РЛИ и ее назначение.
Рубеж уничтожения воздушного противника ИА (определение,

математическое выражение для расчета).

Вариант 3

Параметры РЛП (пространственные показатели БВ).

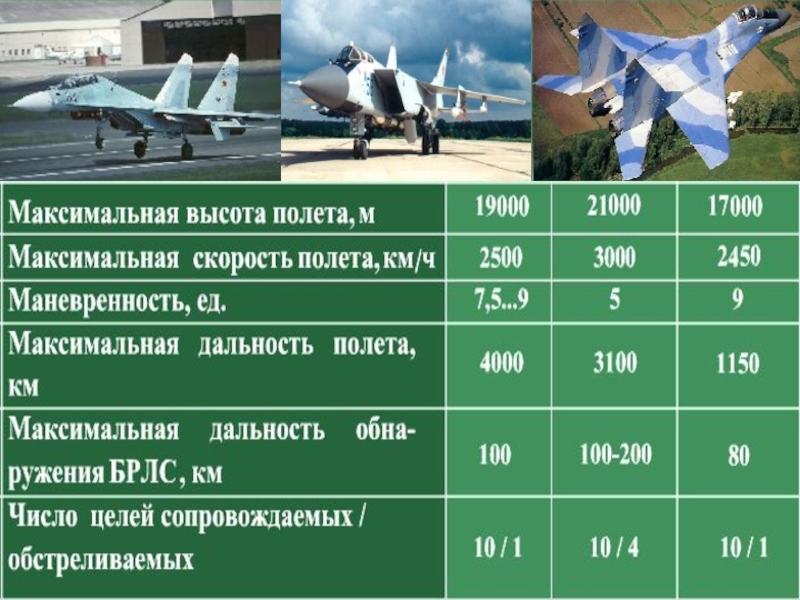

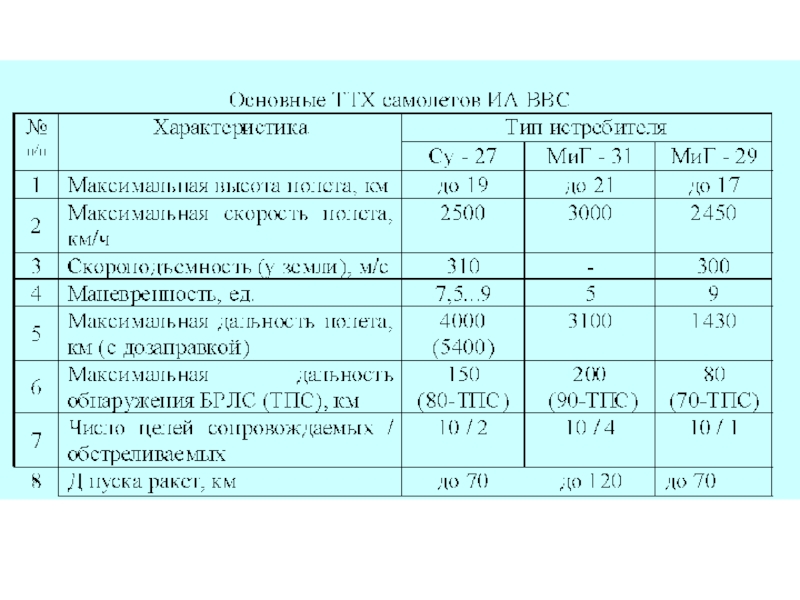

Назначение и основные ТТХ самолета Су-27.

№ 1 (лекция). Общие сведения о ВВС, войсках ВКО и

ЗРВ РФ.
Учебные вопросы
1. Назначение, задачи, состав и организационная структура ВВС, войск ВКО, командований ВВС и ПВО военных округов (оперативно-стратегических командований).

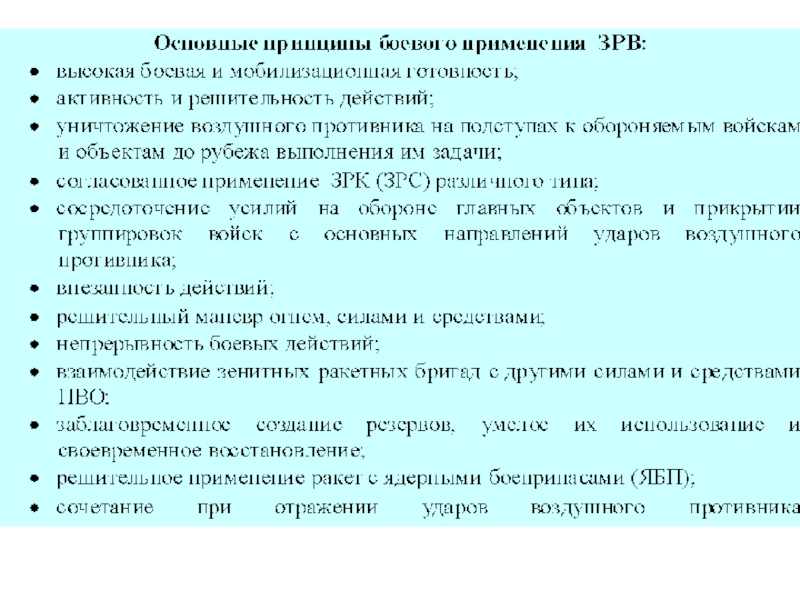

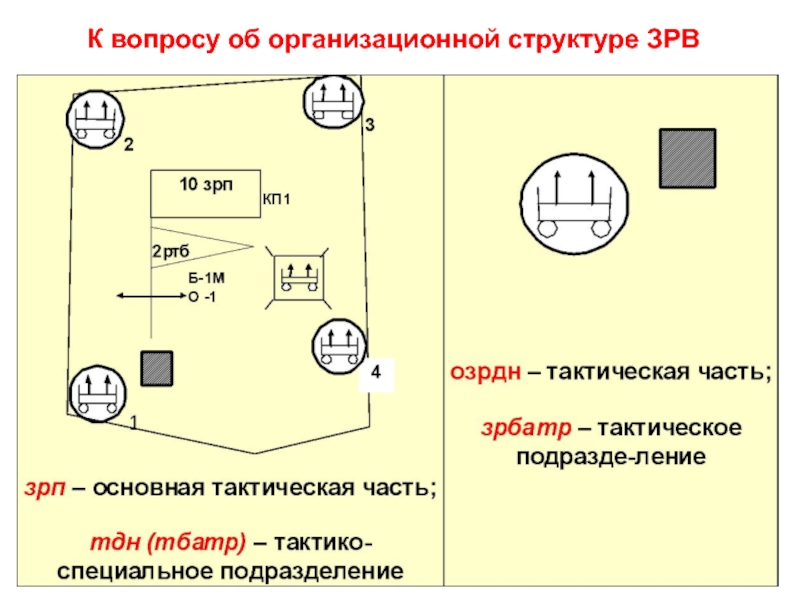

2. Назначение, задачи, организационная структура и вооружение ЗРВ. Принципы боевого применения ЗРВ.
3. Истребительная авиация и радиотехнические войска ВВС.

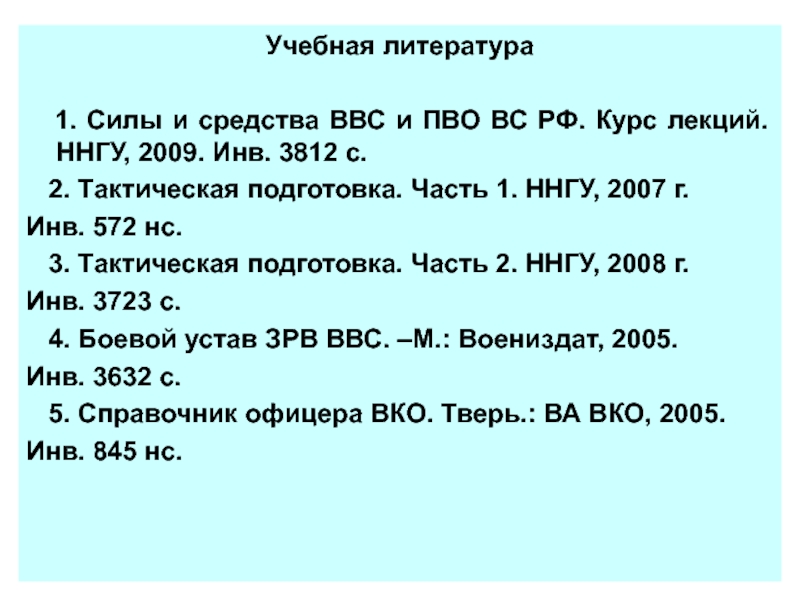

ВС РФ. Курс лекций. ННГУ, 2009. Инв. 3812 с.

2. Тактическая подготовка. Часть 1. ННГУ, 2007 г.
Инв. 572 нс.
3. Тактическая подготовка. Часть 2. ННГУ, 2008 г.
Инв. 3723 с.
4. Боевой устав ЗРВ ВВС. –М.: Воениздат, 2005.
Инв. 3632 с.
5. Справочник офицера ВКО. Тверь.: ВА ВКО, 2005.
Инв. 845 нс.

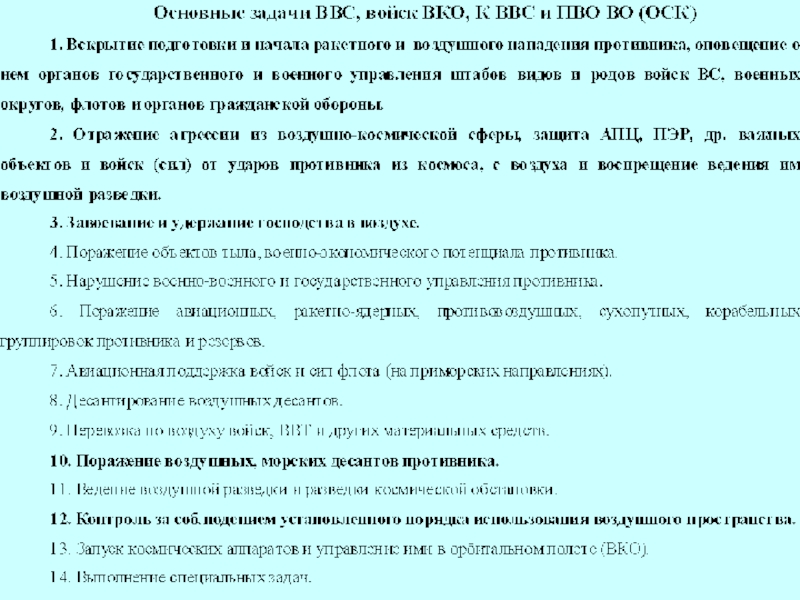

командований ВВС и ПВО военных округов (оперативно-стратегических командований).

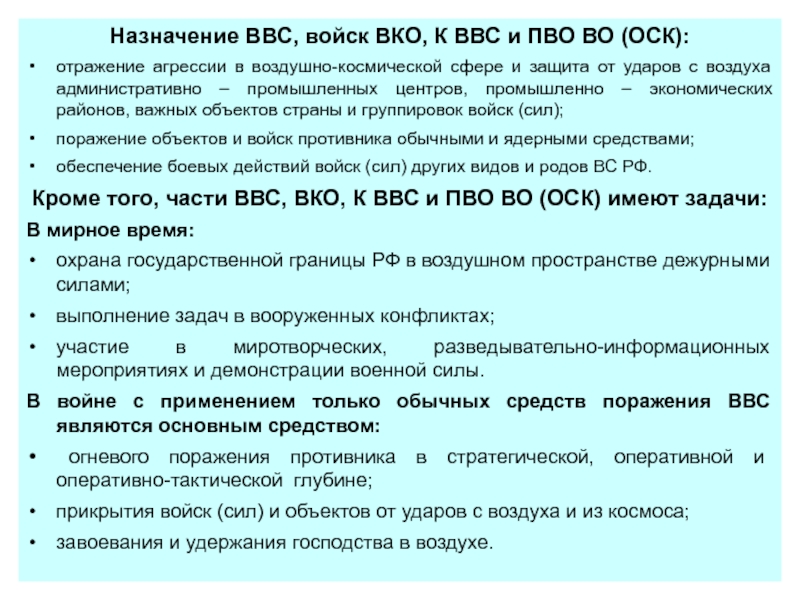

агрессии в воздушно-космической сфере и защита от ударов с воздуха

административно – промышленных центров, промышленно – экономических районов, важных объектов страны и группировок войск (сил);
поражение объектов и войск противника обычными и ядерными средствами;
обеспечение боевых действий войск (сил) других видов и родов ВС РФ.
Кроме того, части ВВС, ВКО, К ВВС и ПВО ВО (ОСК) имеют задачи:
В мирное время:
охрана государственной границы РФ в воздушном пространстве дежурными силами;
выполнение задач в вооруженных конфликтах;
участие в миротворческих, разведывательно-информационных мероприятиях и демонстрации военной силы.
В войне с применением только обычных средств поражения ВВС являются основным средством:
огневого поражения противника в стратегической, оперативной и оперативно-тактической глубине;
прикрытия войск (сил) и объектов от ударов с воздуха и из космоса;
завоевания и удержания господства в воздухе.

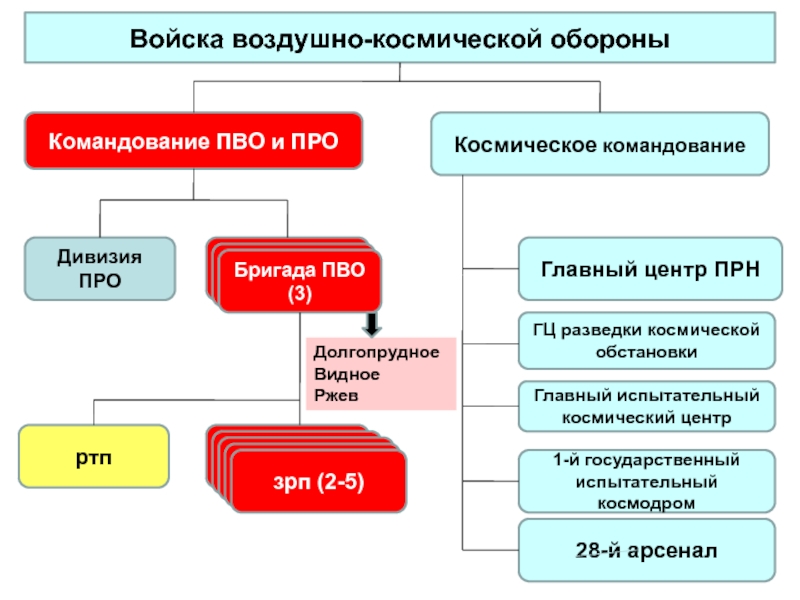

центр ПРН
ГЦ разведки космической обстановки
Главный испытательный космический центр
1-й государственный

испытательный космодром

28-й арсенал

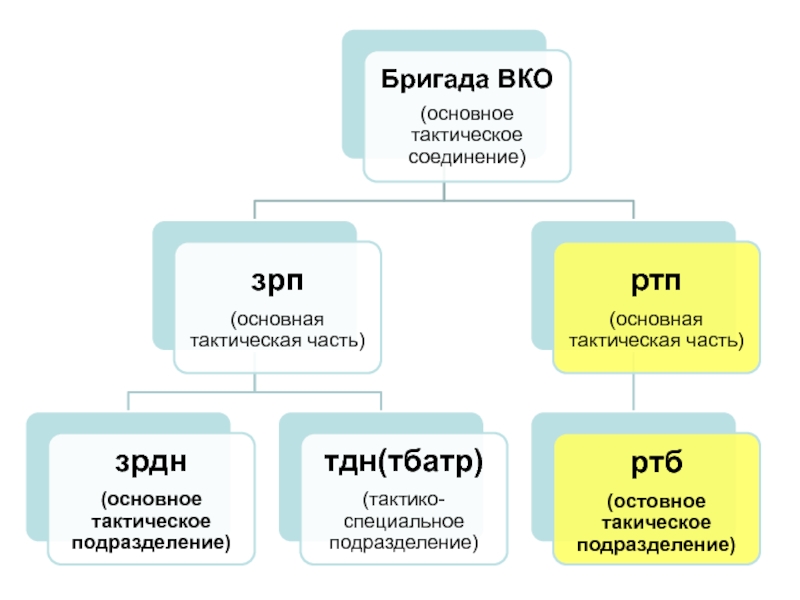

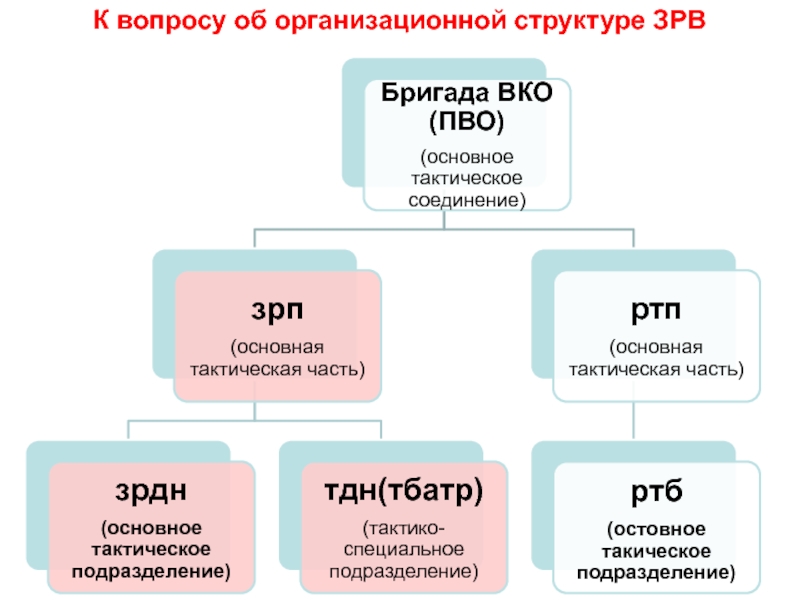

Бригада ВКО
(3)

Бригада ПВО
(3)

зрп (2-5)

зрп (2-5)

зрп (2-5)

зрп (2-5)

Долгопрудное
Видное
Ржев

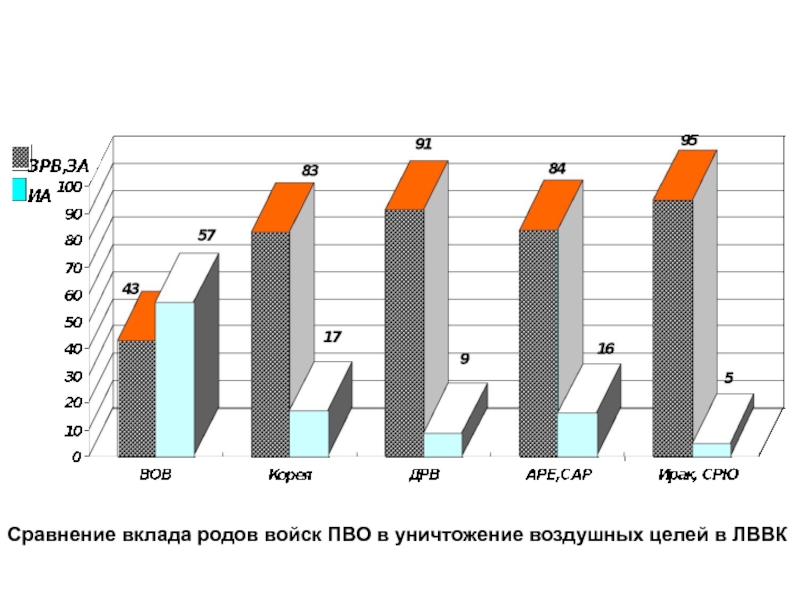

ЛВВК

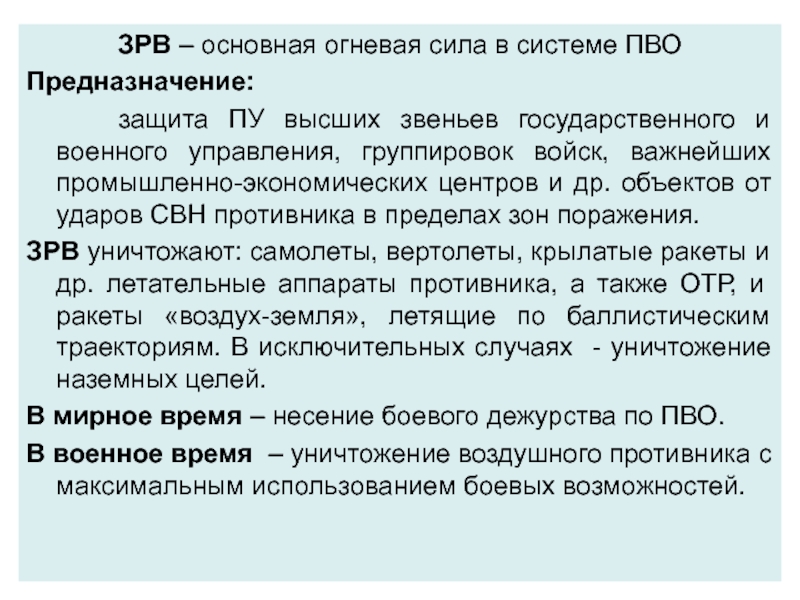

защита ПУ высших звеньев государственного и военного управления, группировок войск,

важнейших промышленно-экономических центров и др. объектов от ударов СВН противника в пределах зон поражения.
ЗРВ уничтожают: самолеты, вертолеты, крылатые ракеты и др. летательные аппараты противника, а также ОТР, и ракеты «воздух-земля», летящие по баллистическим траекториям. В исключительных случаях - уничтожение наземных целей.
В мирное время – несение боевого дежурства по ПВО.
В военное время – уничтожение воздушного противника с максимальным использованием боевых возможностей.

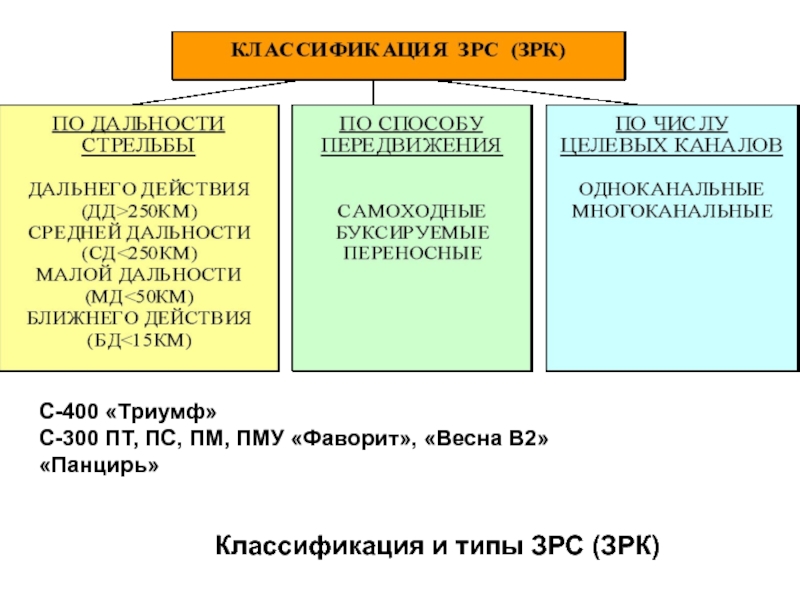

«Фаворит», «Весна В2»
«Панцирь»

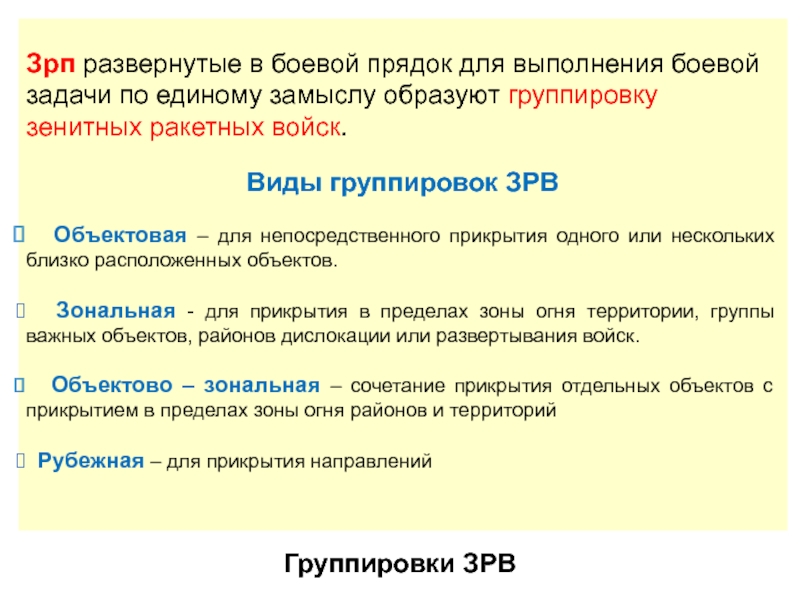

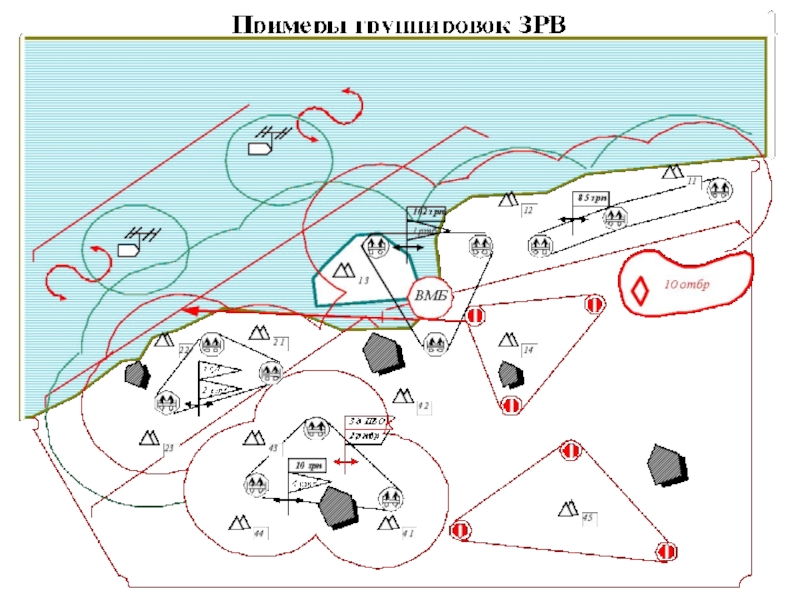

задачи по единому замыслу образуют группировку зенитных ракетных войск.

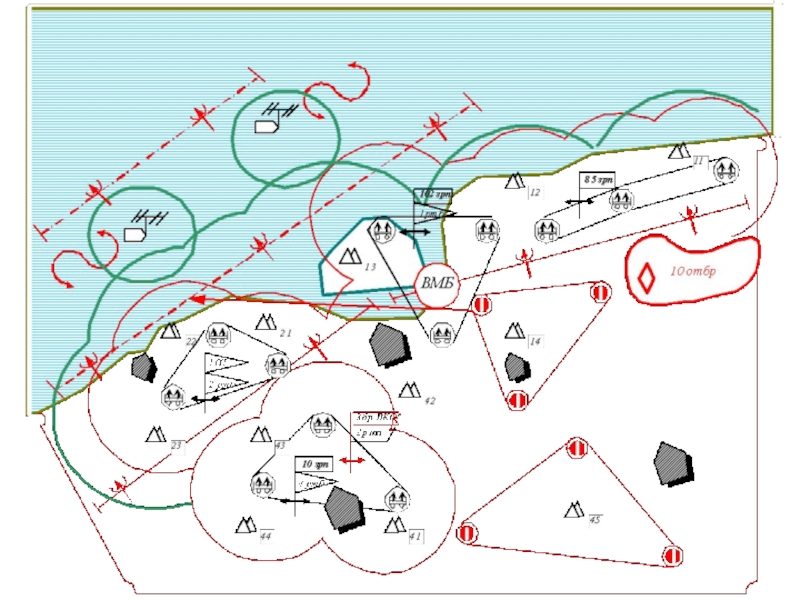

Виды группировок

ЗРВ

Объектовая – для непосредственного прикрытия одного или нескольких близко расположенных объектов.

Зональная - для прикрытия в пределах зоны огня территории, группы важных объектов, районов дислокации или развертывания войск.

Объектово – зональная – сочетание прикрытия отдельных объектов с прикрытием в пределах зоны огня районов и территорий

Рубежная – для прикрытия направлений

Группировки ЗРВ

ВВС.

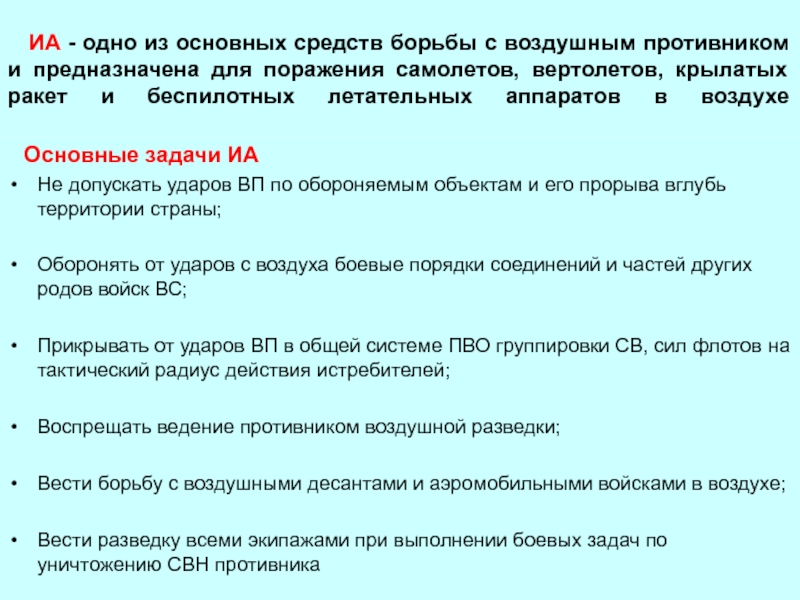

борьбы с воздушным противником и предназначена для поражения самолетов, вертолетов,

крылатых ракет и беспилотных летательных аппаратов в воздухе

Основные задачи ИА
Не допускать ударов ВП по обороняемым объектам и его прорыва вглубь территории страны;

Оборонять от ударов с воздуха боевые порядки соединений и частей других родов войск ВС;

Прикрывать от ударов ВП в общей системе ПВО группировки СВ, сил флотов на тактический радиус действия истребителей;

Воспрещать ведение противником воздушной разведки;

Вести борьбу с воздушными десантами и аэромобильными войсками в воздухе;

Вести разведку всеми экипажами при выполнении боевых задач по уничтожению СВН противника

- аналог авиационной дивизии);
2 разряда (по количеству самолетов - аналог

авиационного полка);
3 разряда (для размещения одной авиаэскадрильи).
На а/б могут размещаться авиаэскадрильи самолетов различных типов и разных родов авиации.

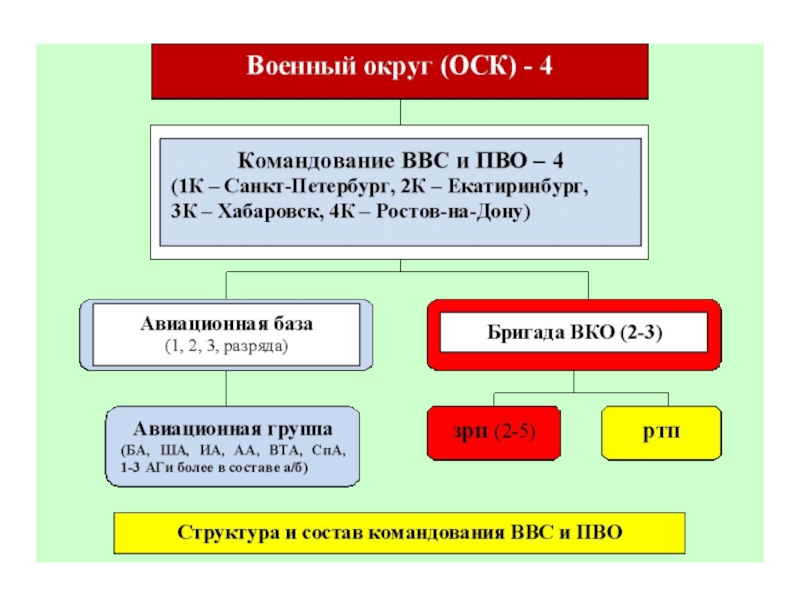

Авиабазы могут входить в состав командований :
дальней авиации;

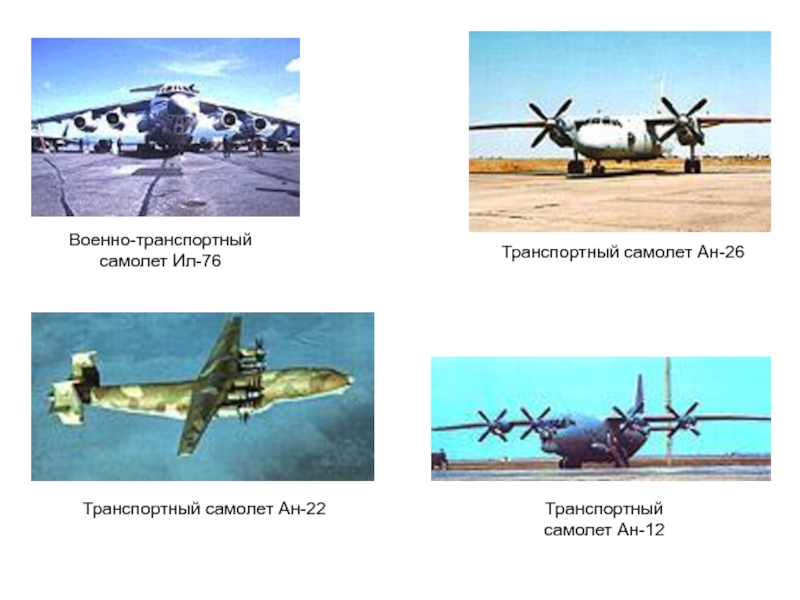

военно-транспортной авиации;
ВВС и ПВО;
ОСК ВКО.

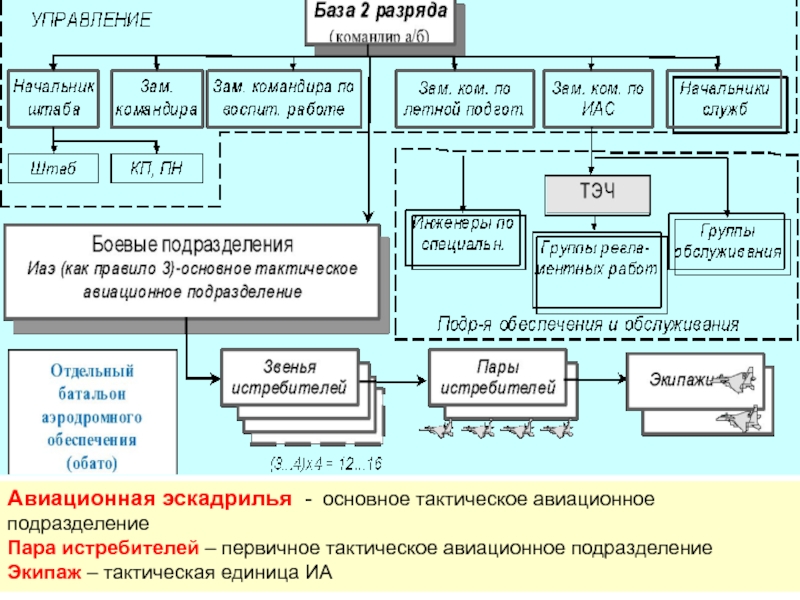

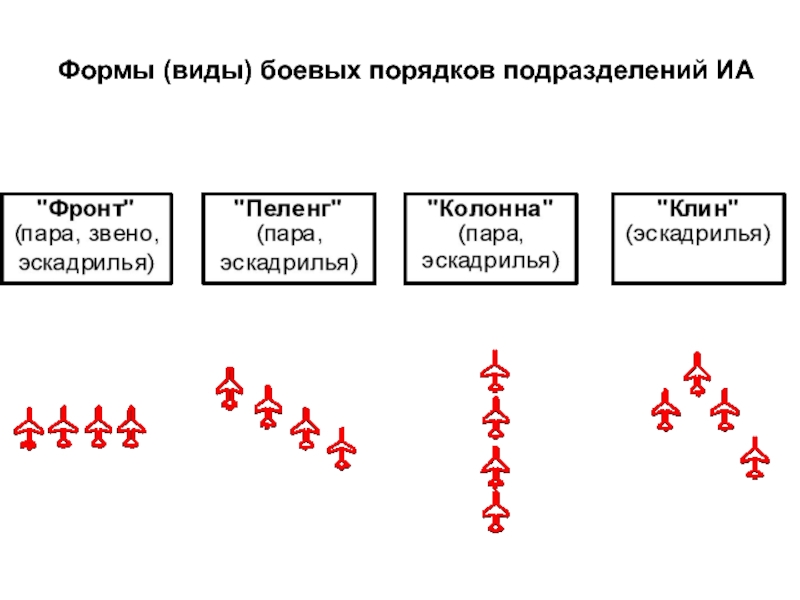

Авиационная эскадрилья - основное тактическое авиационное подразделение

тактическое авиационное подразделение
Экипаж – тактическая единица ИА

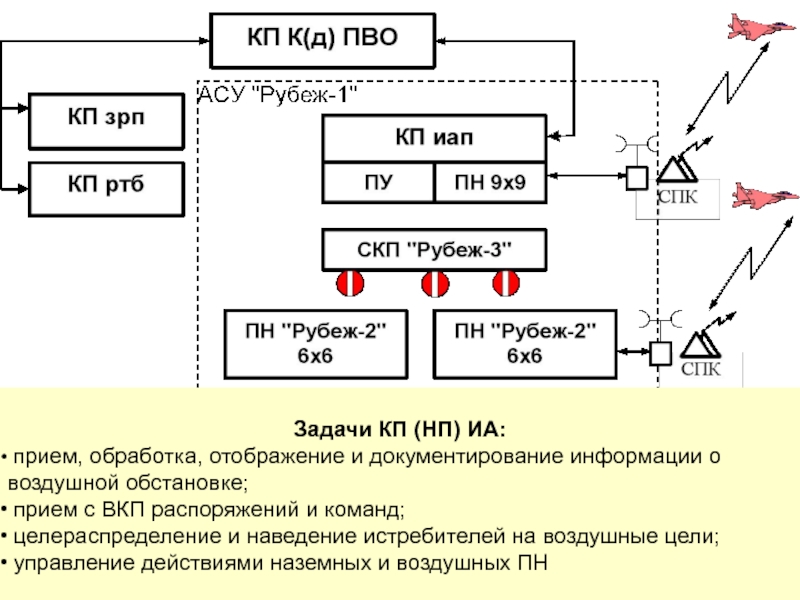

о воздушной обстановке;
прием с ВКП распоряжений и команд;
целераспределение

и наведение истребителей на воздушные цели;
управление действиями наземных и воздушных ПН

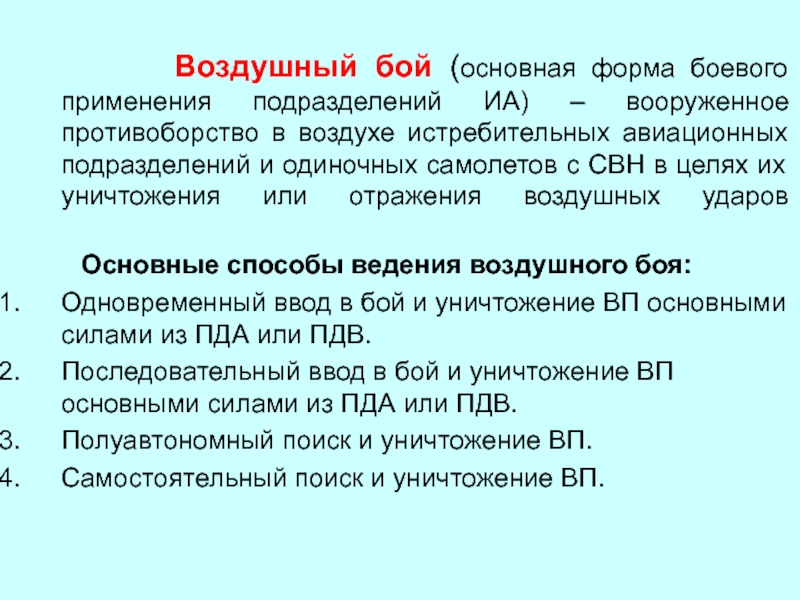

бой (основная форма боевого применения подразделений ИА) – вооруженное противоборство

в воздухе истребительных авиационных подразделений и одиночных самолетов с СВН в целях их уничтожения или отражения воздушных ударов
Основные способы ведения воздушного боя:
Одновременный ввод в бой и уничтожение ВП основными силами из ПДА или ПДВ.
Последовательный ввод в бой и уничтожение ВП основными силами из ПДА или ПДВ.
Полуавтономный поиск и уничтожение ВП.
Самостоятельный поиск и уничтожение ВП.

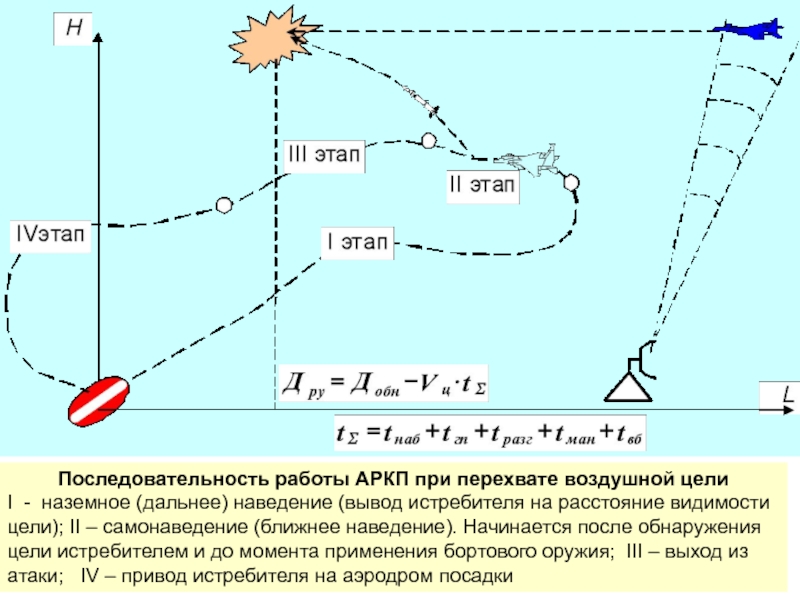

наведение (вывод истребителя на расстояние видимости цели); II – самонаведение

(ближнее наведение). Начинается после обнаружения цели истребителем и до момента применения бортового оружия; III – выход из атаки; IV – привод истребителя на аэродром посадки

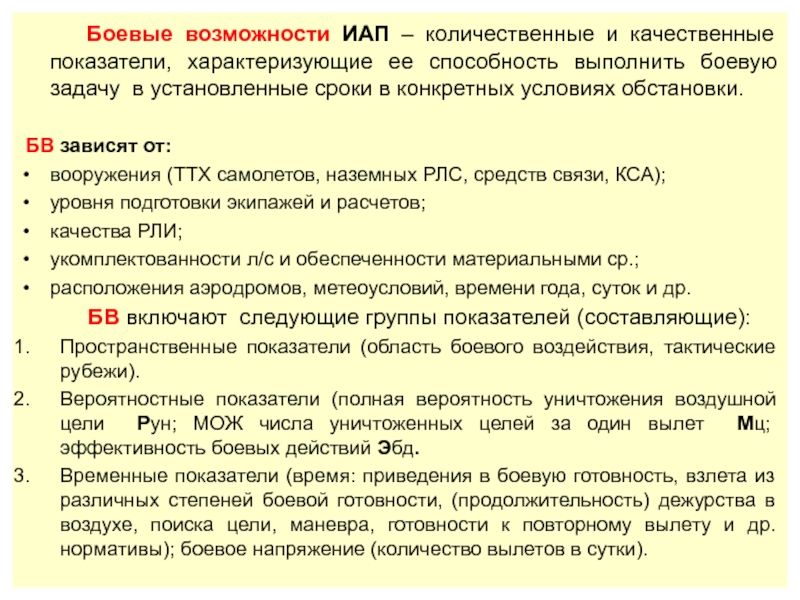

показатели, характеризующие ее способность выполнить боевую задачу в установленные сроки

в конкретных условиях обстановки.

БВ зависят от:
вооружения (ТТХ самолетов, наземных РЛС, средств связи, КСА);
уровня подготовки экипажей и расчетов;
качества РЛИ;
укомплектованности л/с и обеспеченности материальными ср.;
расположения аэродромов, метеоусловий, времени года, суток и др.
БВ включают следующие группы показателей (составляющие):
Пространственные показатели (область боевого воздействия, тактические рубежи).
Вероятностные показатели (полная вероятность уничтожения воздушной цели Рун; МОЖ числа уничтоженных целей за один вылет Мц; эффективность боевых действий Эбд.
Временные показатели (время: приведения в боевую готовность, взлета из различных степеней боевой готовности, (продолжительность) дежурства в воздухе, поиска цели, маневра, готовности к повторному вылету и др. нормативы); боевое напряжение (количество вылетов в сутки).

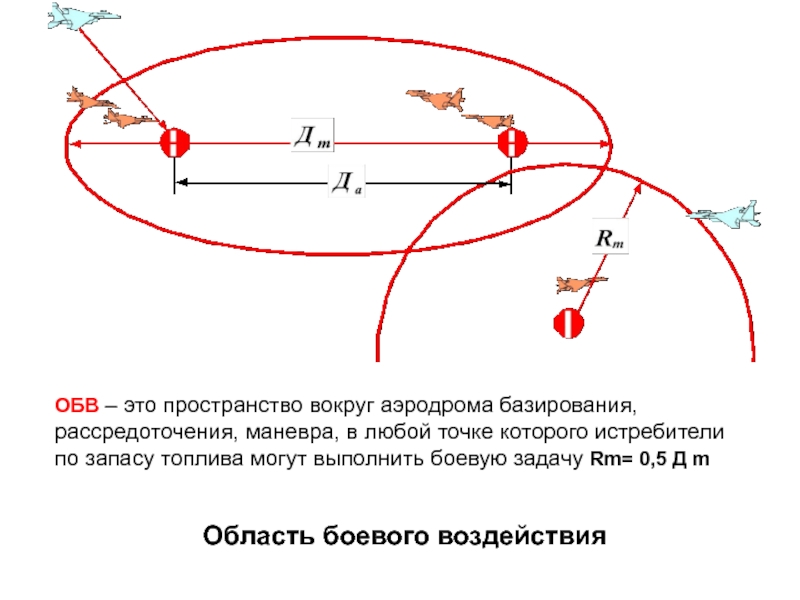

любой точке которого истребители по запасу топлива могут выполнить боевую

задачу Rm= 0,5 Д m

Область боевого воздействия

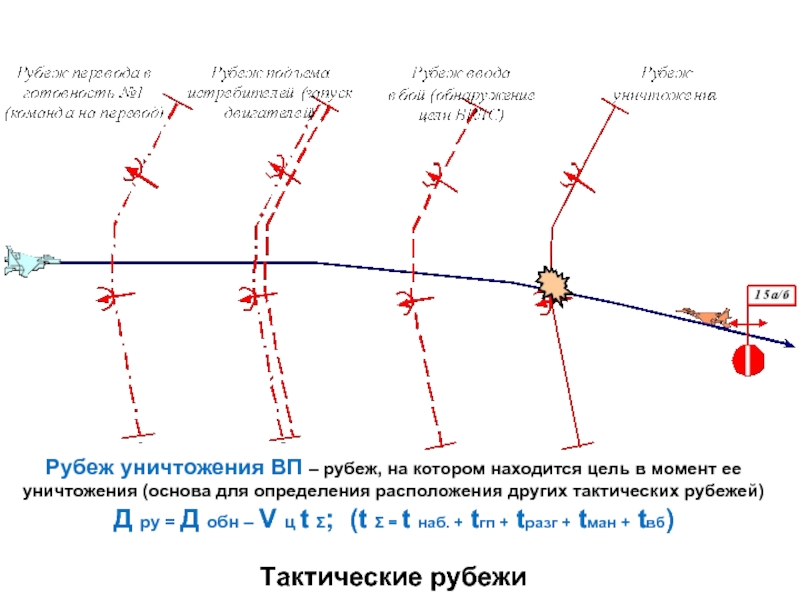

момент ее уничтожения (основа для определения расположения других тактических рубежей)
Д

ру = Д обн – V ц t Σ; (t Σ = t наб. + tгп + tразг + tман + tвб)

Тактические рубежи

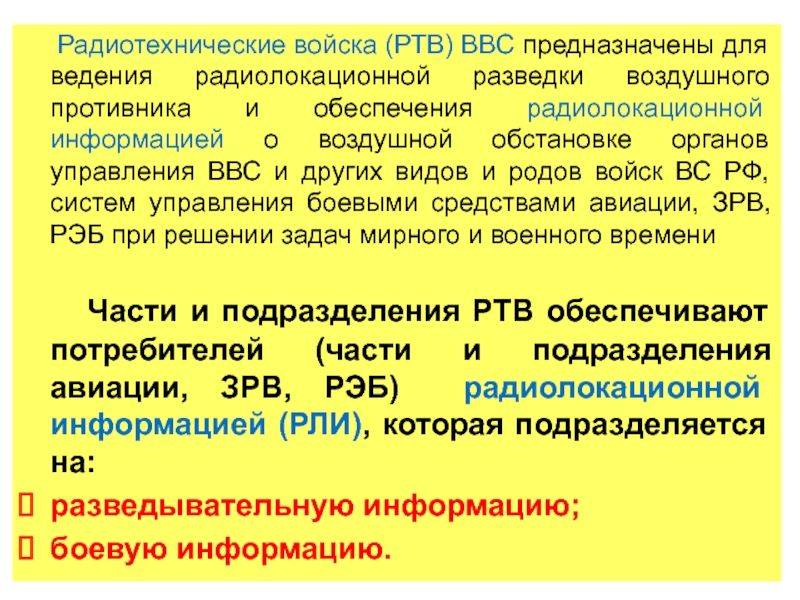

радиолокационной разведки воздушного противника и обеспечения радиолокационной информацией о воздушной

обстановке органов управления ВВС и других видов и родов войск ВС РФ, систем управления боевыми средствами авиации, ЗРВ, РЭБ при решении задач мирного и военного времени

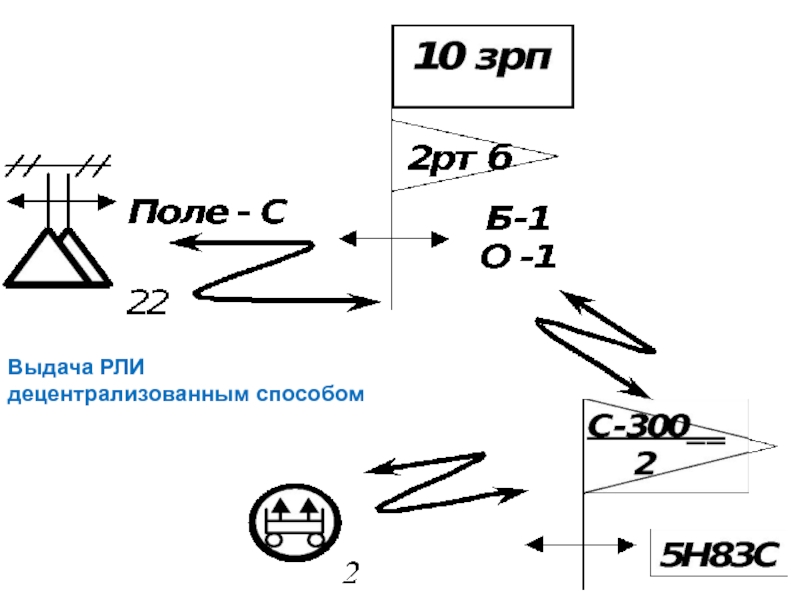

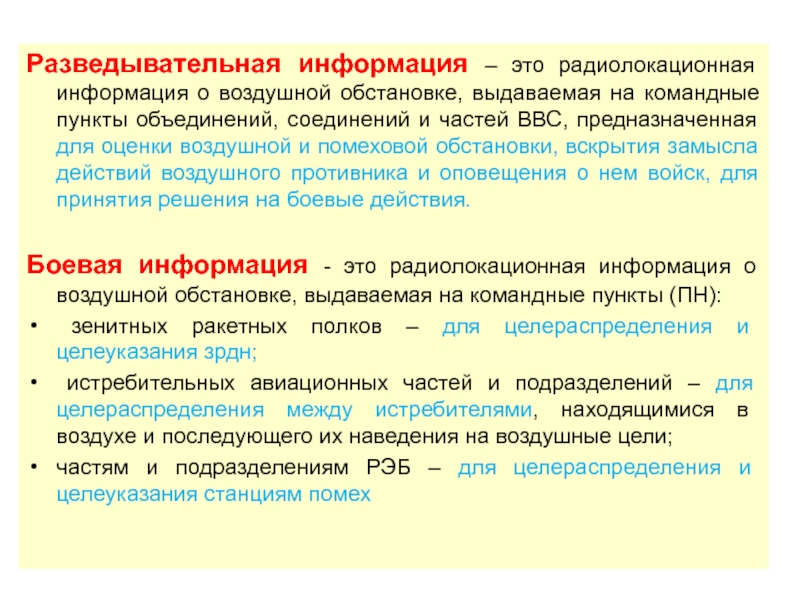

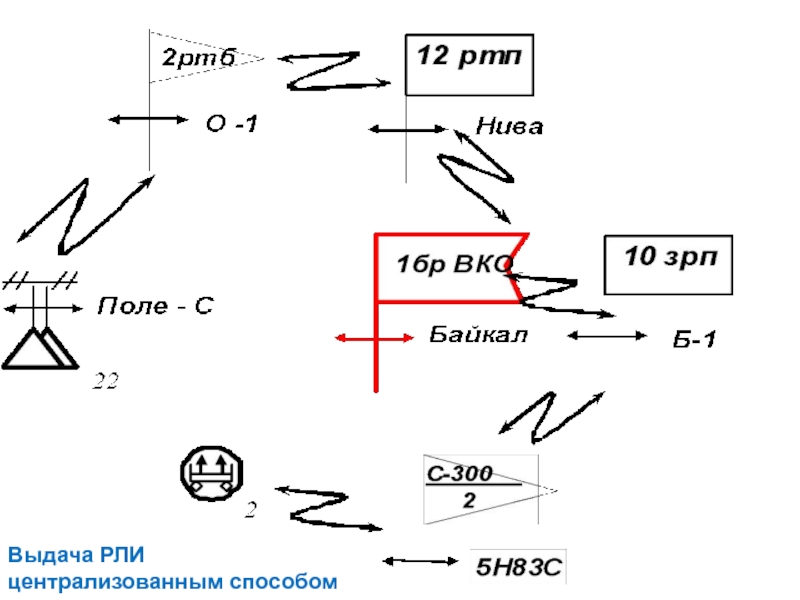

Части и подразделения РТВ обеспечивают потребителей (части и подразделения авиации, ЗРВ, РЭБ) радиолокационной информацией (РЛИ), которая подразделяется на:
разведывательную информацию;
боевую информацию.

на командные пункты объединений, соединений и частей ВВС, предназначенная для

оценки воздушной и помеховой обстановки, вскрытия замысла действий воздушного противника и оповещения о нем войск, для принятия решения на боевые действия.

Боевая информация - это радиолокационная информация о воздушной обстановке, выдаваемая на командные пункты (ПН):
зенитных ракетных полков – для целераспределения и целеуказания зрдн;
истребительных авиационных частей и подразделений – для целераспределения между истребителями, находящимися в воздухе и последующего их наведения на воздушные цели;
частям и подразделениям РЭБ – для целераспределения и целеуказания станциям помех

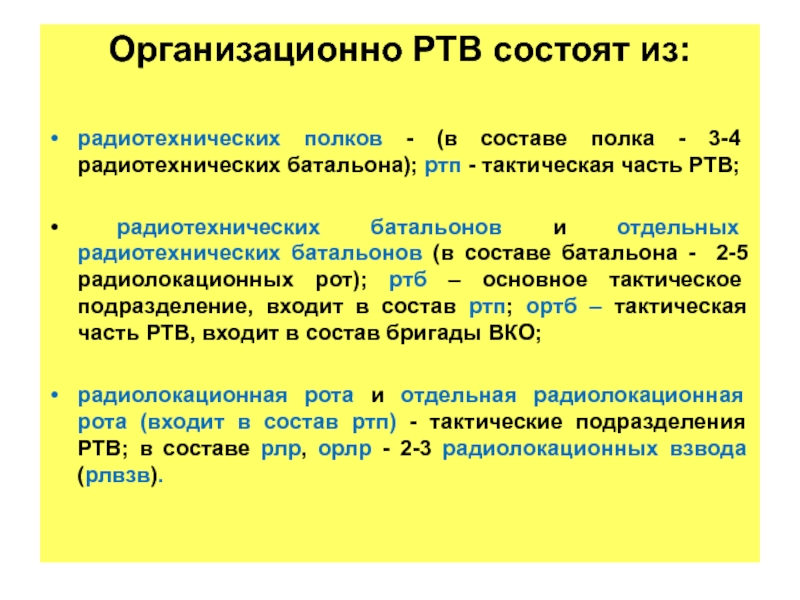

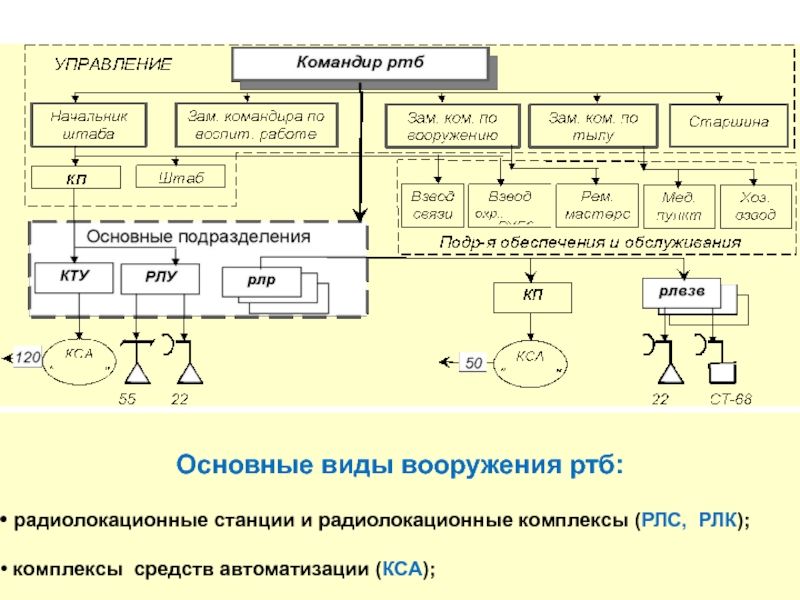

3-4 радиотехнических батальона); ртп - тактическая часть РТВ;

радиотехнических батальонов

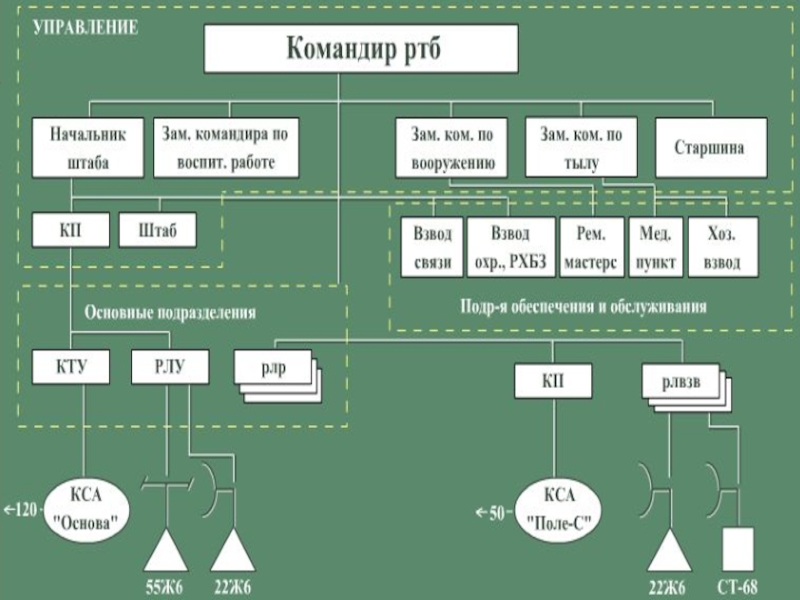

и отдельных радиотехнических батальонов (в составе батальона - 2-5 радиолокационных рот); ртб – основное тактическое подразделение, входит в состав ртп; ортб – тактическая часть РТВ, входит в состав бригады ВКО;

радиолокационная рота и отдельная радиолокационная рота (входит в состав ртп) - тактические подразделения РТВ; в составе рлр, орлр - 2-3 радиолокационных взвода (рлвзв).

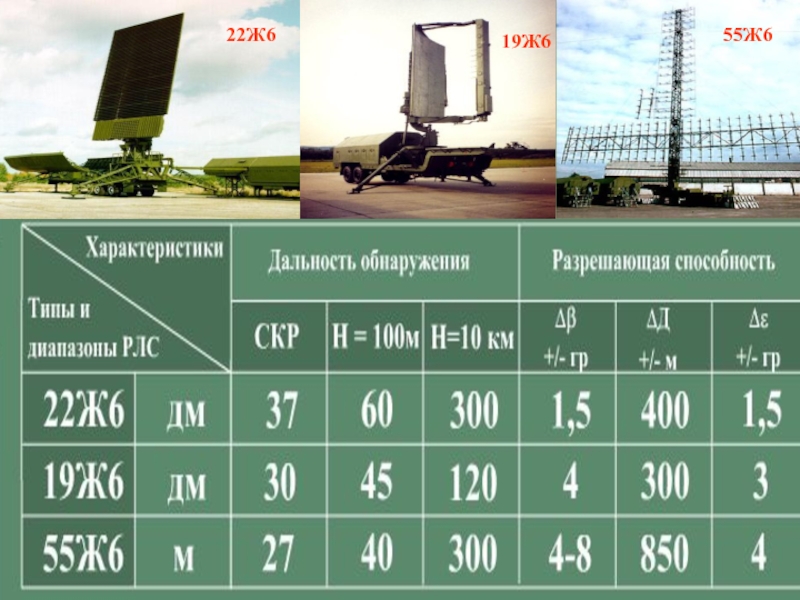

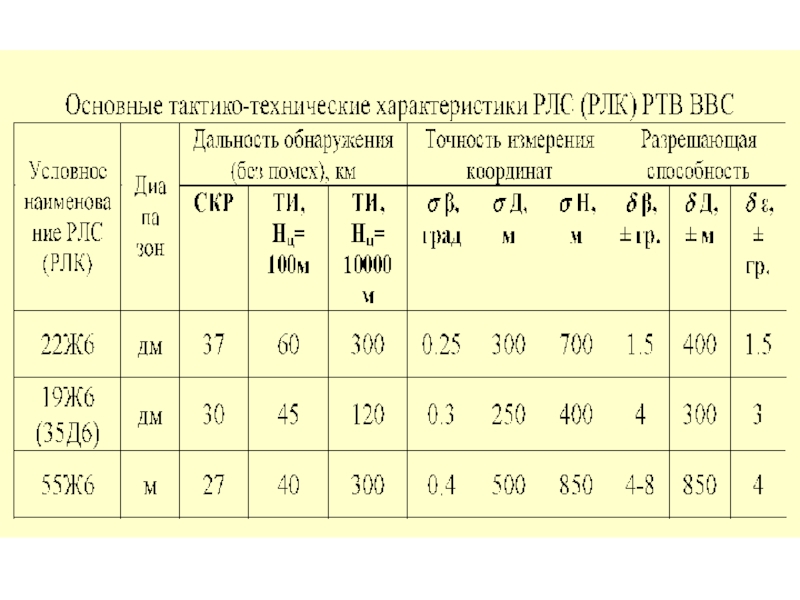

РЛК);

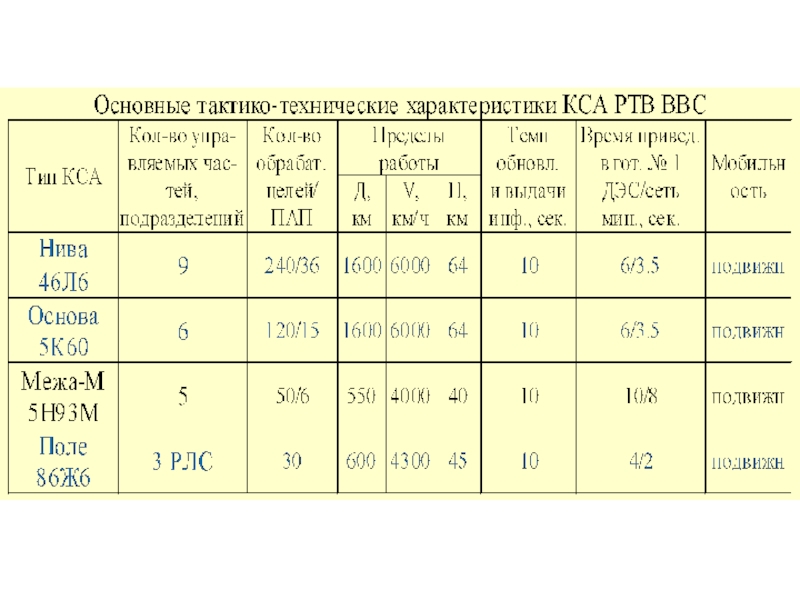

комплексы средств автоматизации (КСА);

средства связи

это их способность выполнять боевые задачи в конкретных условиях обстановки

за установленное время и оцениваются показателями:

Пространственные показатели

Информационные показатели

Характеризуют размеры области воздушного пространства, в пределах которого обеспечивается обнаружение, сопровождение, определение государственной принадлежности и тактических характеристик воздушных объектов с вероятностью, не ниже заданной.

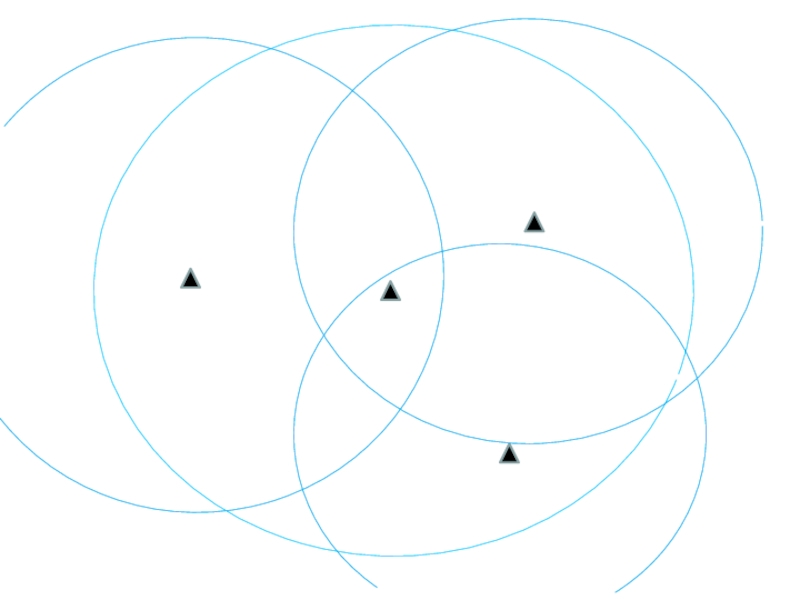

Эта область воздушного пространства (для ртп, ртб) носит название радиолокационного поля

Характеризуют качество информации, выдаваемой потребителям:

полноту;
точность;
достоверность.

(радиолокационной информации) нескольких подразделений РТВ

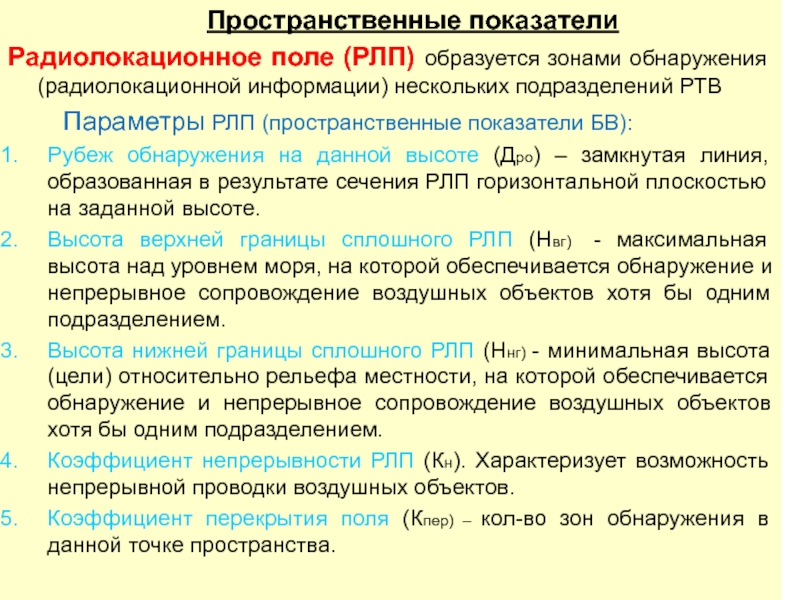

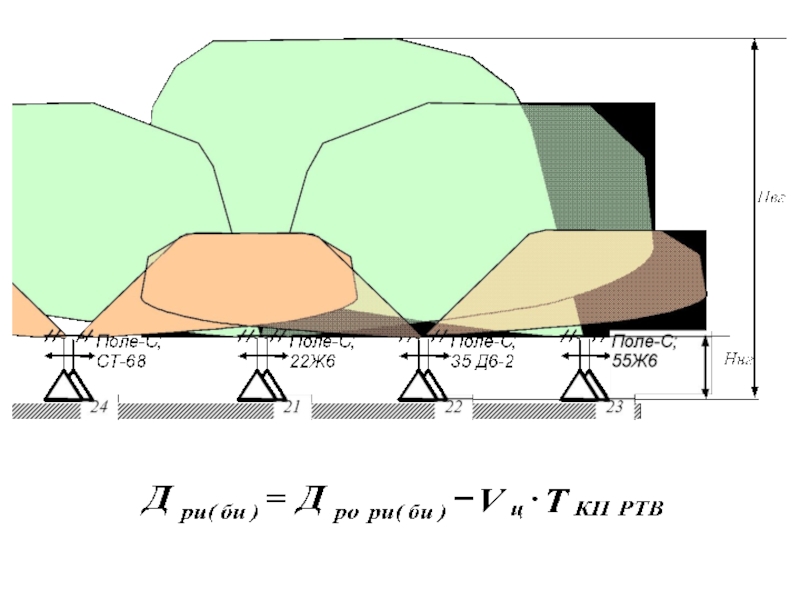

Параметры

РЛП (пространственные показатели БВ):
Рубеж обнаружения на данной высоте (Дро) – замкнутая линия, образованная в результате сечения РЛП горизонтальной плоскостью на заданной высоте.
Высота верхней границы сплошного РЛП (Нвг) - максимальная высота над уровнем моря, на которой обеспечивается обнаружение и непрерывное сопровождение воздушных объектов хотя бы одним подразделением.
Высота нижней границы сплошного РЛП (Ннг) - минимальная высота (цели) относительно рельефа местности, на которой обеспечивается обнаружение и непрерывное сопровождение воздушных объектов хотя бы одним подразделением.
Коэффициент непрерывности РЛП (Кн). Характеризует возможность непрерывной проводки воздушных объектов.
Коэффициент перекрытия поля (Кпер) – кол-во зон обнаружения в данной точке пространства.

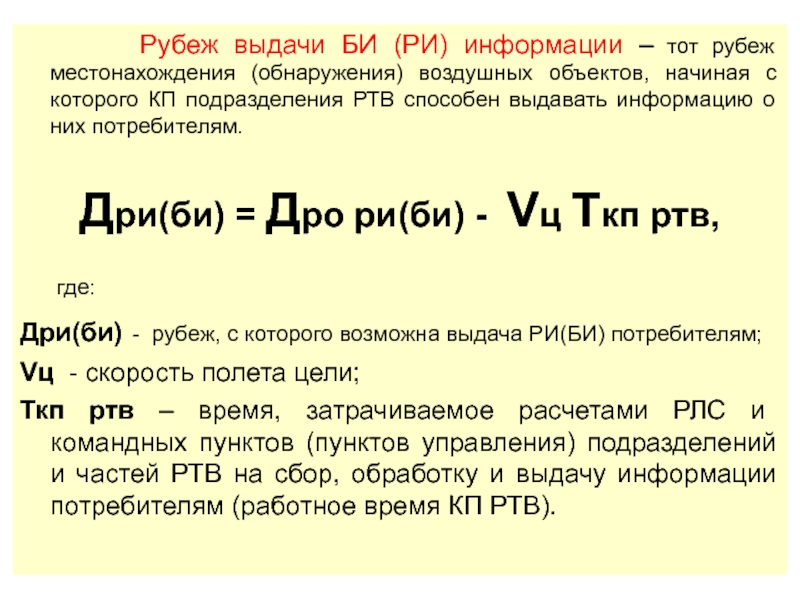

тот рубеж местонахождения (обнаружения) воздушных объектов, начиная с которого КП

подразделения РТВ способен выдавать информацию о них потребителям.

Дри(би) = Дро ри(би) - Vц Ткп ртв,

где:
Дри(би) - рубеж, с которого возможна выдача РИ(БИ) потребителям;
Vц - скорость полета цели;
Ткп ртв – время, затрачиваемое расчетами РЛС и командных пунктов (пунктов управления) подразделений и частей РТВ на сбор, обработку и выдачу информации потребителям (работное время КП РТВ).

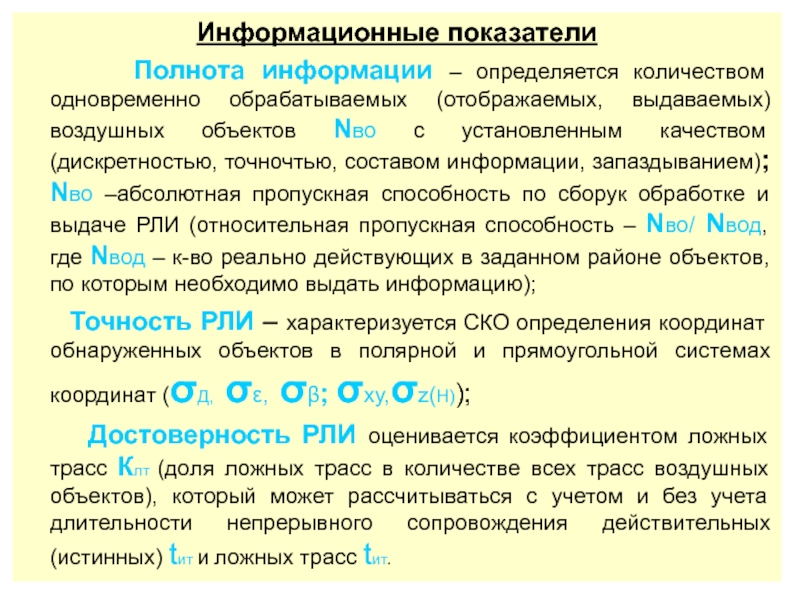

одновременно обрабатываемых (отображаемых, выдаваемых) воздушных объектов Nво с установленным качеством

(дискретностью, точночтью, составом информации, запаздыванием); Nво –абсолютная пропускная способность по сборук обработке и выдаче РЛИ (относительная пропускная способность – Nво/ Nвод, где Nвод – к-во реально действующих в заданном районе объектов, по которым необходимо выдать информацию);
Точность РЛИ – характеризуется СКО определения координат обнаруженных объектов в полярной и прямоугольной системах координат (σД, σε, σβ; σxy,σz(H));
Достоверность РЛИ оценивается коэффициентом ложных трасс Клт (доля ложных трасс в количестве всех трасс воздушных объектов), который может рассчитываться с учетом и без учета длительности непрерывного сопровождения действительных (истинных) tит и ложных трасс tит.
