Блоки Микропроцессорного терминала
Содержание
- 1. Блоки Микропроцессорного терминала
- 2. Блоки микропроцессорного терминалаПередняя панель,К ней крепятся все
- 3. Блоки микропроцессорного терминалаВходы токовые 1А, 5А, От
- 4. Блоки микропроцессорного терминалаВходы токовые 1А, 5А, От
- 5. Блоки микропроцессорного терминалаВходы напряжения 100ВОт измерительного Трансформатора
- 6. Блоки микропроцессорного терминалаБлок АЦП
- 7. Блоки микропроцессорного терминалаБлок АЦПAD976 – высокоскоростной маломощный
- 8. Блоки Микропроцессорного терминалаАDSP-2181 - однокристальный цифровой сигнальный
- 9. Блоки Микропроцессорного терминала
- 10. Блоки Микропроцессорного терминалаБлок Питания + ЛогическиеВходы и выходыОперативное питание220ВБлок питанияВысокочастотный(~ 50КГц)Логические выходыЛогические входы
- 11. Блоки Микропроцессорного терминалаЛогические выходыГерконовые реле
- 12. Блоки Микропроцессорного терминалаУправление выключателем
- 13. Блоки Микропроцессорного терминалаКатушка герконового релеГеркон располагается внутри Катушки (соленоида)Герметичный (в среде инертного газа) контакт реле
- 14. Блоки Микропроцессорного терминалаЛогические входыОпто-развязка Логического входа
- 15. Блоки Микропроцессорного терминала
- 16. Блоки Микропроцессорного терминалаБлок Центрального процессораRS485Общая шинаДлина до 1200мДо 30 терминаловВ единой сети
- 17. Блоки Микропроцессорного терминалаЦентральный процессорAT89C52Flash программируемым и стираемым
- 18. Блоки Микропроцессорного терминалаЛогические выходыЛогические входыПлата расширения
- 19. Скачать презентанцию

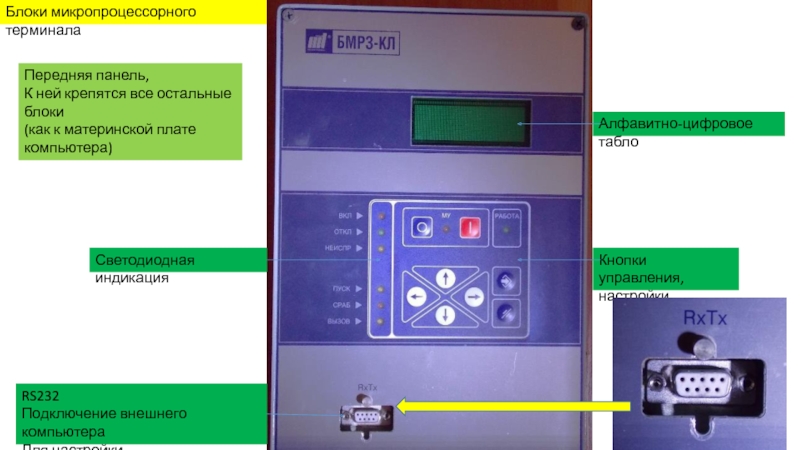

Блоки микропроцессорного терминалаПередняя панель,К ней крепятся все остальные блоки(как к материнской плате компьютера)Алфавитно-цифровое таблоКнопки управления, настройкиСветодиодная индикацияRS232Подключение внешнего компьютераДля настройки
Слайды и текст этой презентации
Слайд 2Блоки микропроцессорного терминала
Передняя панель,
К ней крепятся все остальные блоки
(как к
материнской плате компьютера)
Слайд 3Блоки микропроцессорного терминала

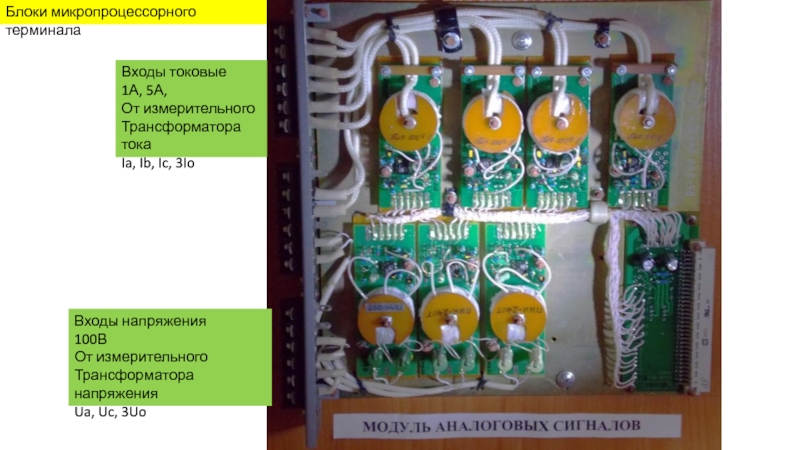

Входы токовые
1А, 5А,
От измерительного
Трансформатора тока
Ia,
Ib, Ic, 3Io
Входы напряжения
100В
От измерительного
Трансформатора напряжения
Ua, Uc, 3Uo
Слайд 4Блоки микропроцессорного терминала
Входы токовые
1А, 5А,
От измерительного
Трансформатора тока
Ia,
Ib, Ic, 3Io

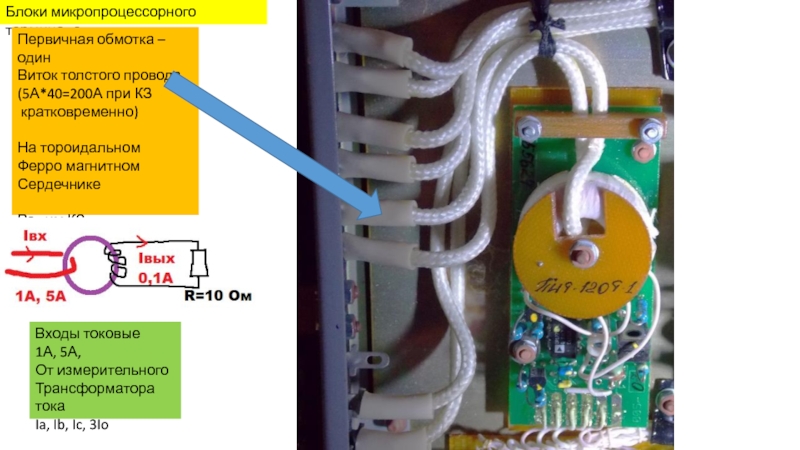

Первичная обмотка – один
Виток толстого провода
(5А*40=200А при КЗ
кратковременно)На тороидальном
Ферро магнитном
Сердечнике
Режим КЗ
Слайд 5Блоки микропроцессорного терминала

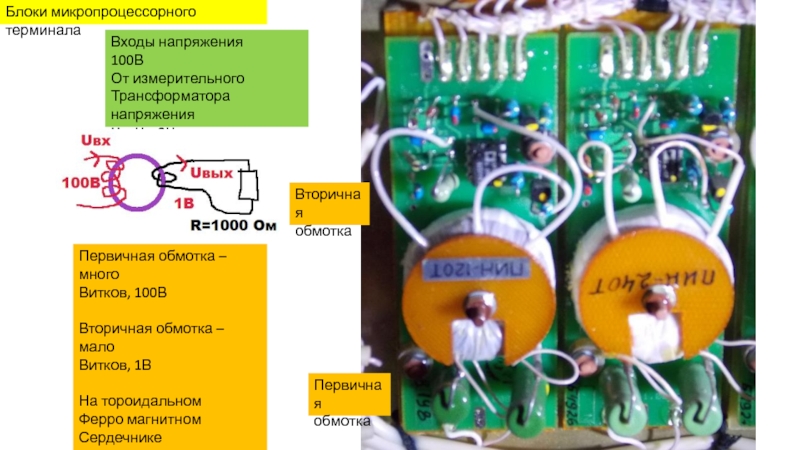

Входы напряжения
100В
От измерительного
Трансформатора напряжения
Ua, Uc, 3Uo
Первичная
обмотка
Первичная
обмотка – много
Витков, 100В
Вторичная обмотка – мало
Витков, 1В
На тороидальном
Ферро магнитном
Сердечнике
Режим ХХ
Вторичная
обмотка

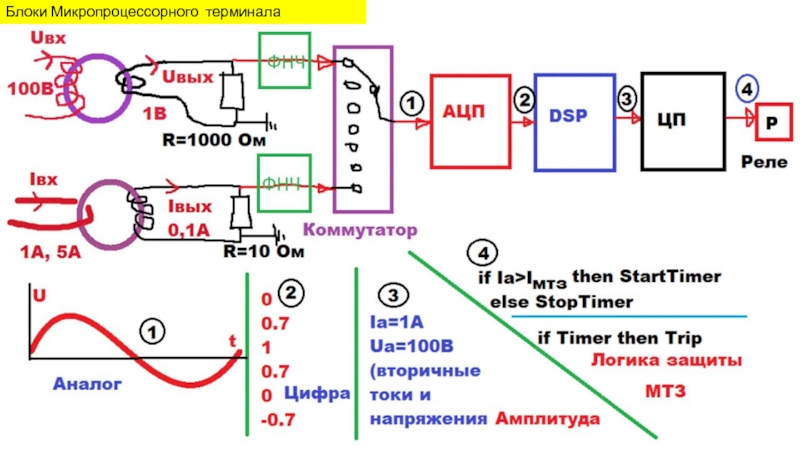

Слайд 7Блоки микропроцессорного
терминала

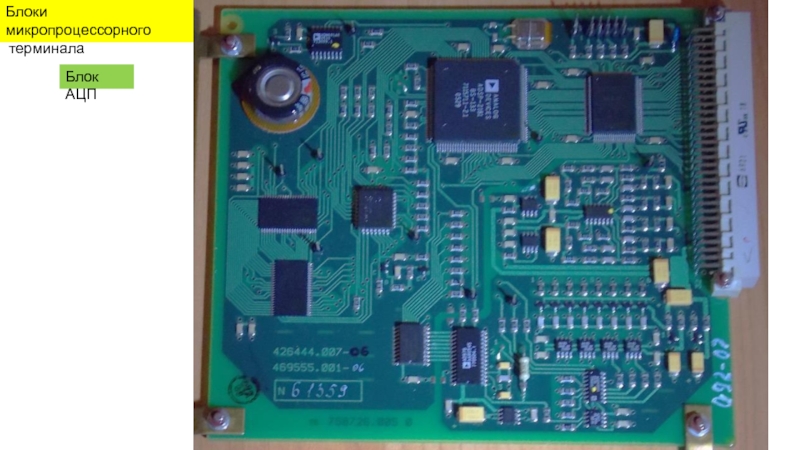

Блок АЦП

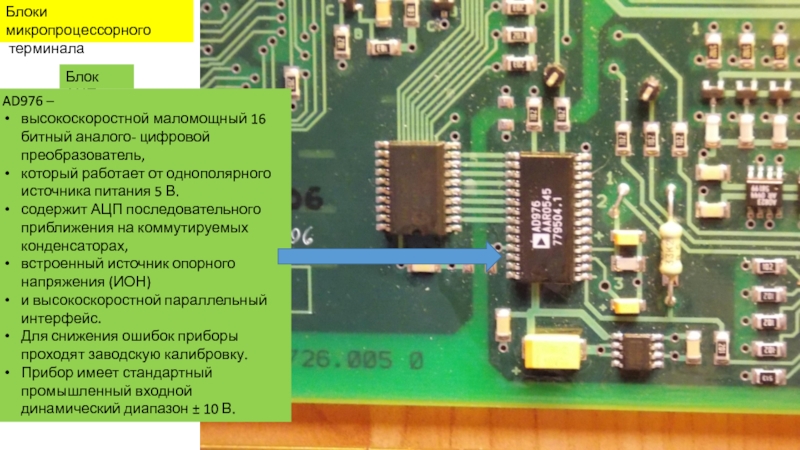

AD976 –
высокоскоростной маломощный 16 битный аналого-
цифровой преобразователь,
который работает от однополярного источника питания 5 В.
содержит АЦП последовательного приближения на коммутируемых конденсаторах,
встроенный источник опорного напряжения (ИОН)
и высокоскоростной параллельный интерфейс.
Для снижения ошибок приборы проходят заводскую калибровку.
Прибор имеет стандартный промышленный входной динамический диапазон ± 10 В.
Слайд 8Блоки
Микропроцессорного
терминала

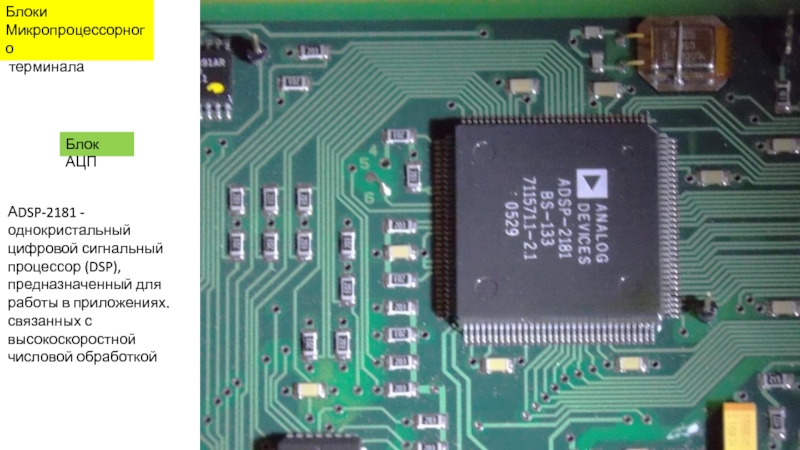

АDSP-2181 - однокристальный цифровой сигнальный процессор (DSP),
предназначенный для
работы в приложениях. связанных с высокоскоростной
числовой обработкой
Блок АЦП
Слайд 10Блоки
Микропроцессорного
терминала
Блок
Питания +
Логические
Входы и выходы
Оперативное питание
220В
Блок питания
Высокочастотный
(~
50КГц)

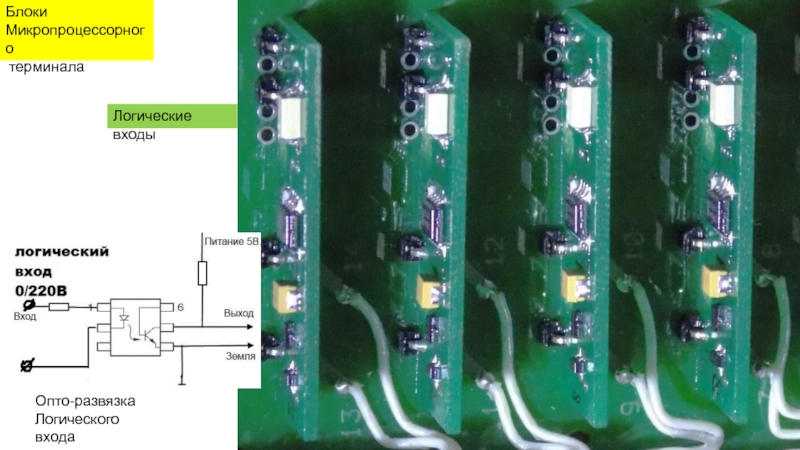

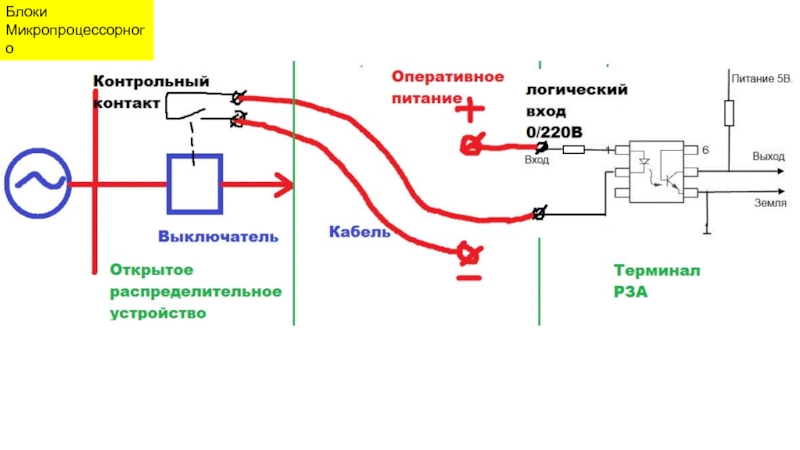

Логические выходы
Логические входы
Слайд 13Блоки
Микропроцессорного
терминала

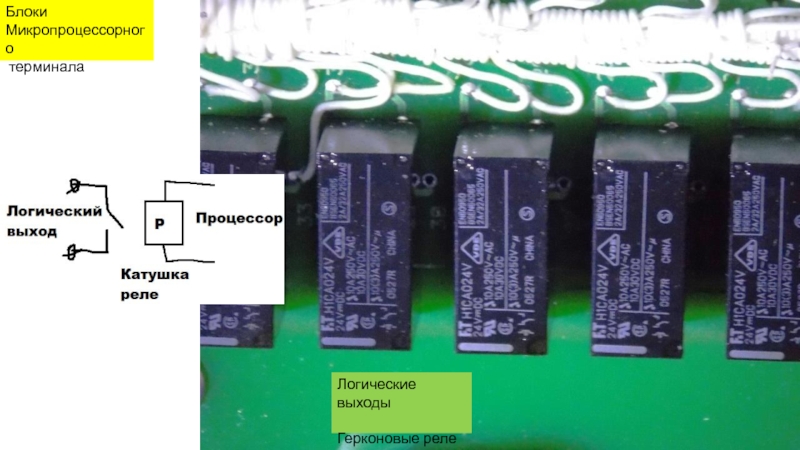

Катушка герконового реле
Геркон располагается внутри
Катушки (соленоида)
Герметичный (в
среде инертного газа) контакт реле
Слайд 16Блоки
Микропроцессорного
терминала

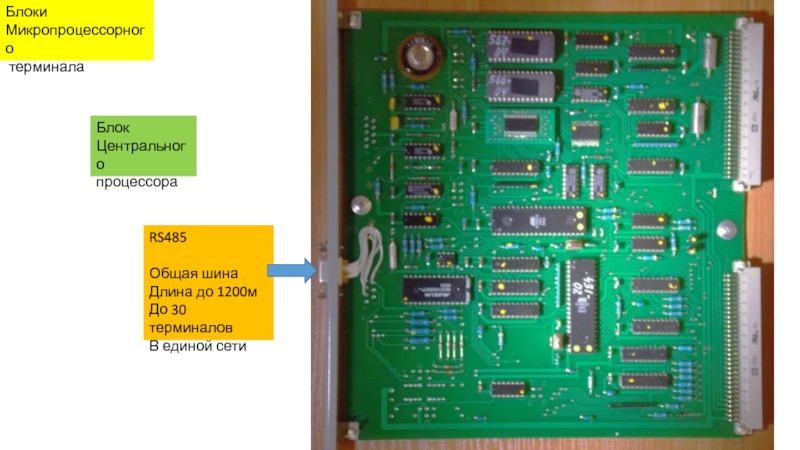

Блок
Центрального
процессора
RS485
Общая шина
Длина до 1200м
До 30 терминалов
В
единой сети
Слайд 17Блоки
Микропроцессорного
терминала
Центральный процессор
AT89C52
Flash программируемым и стираемым ПЗУ
содержит 8
Кбайт Flash ПЗУ,
256 байтов ОЗУ,
32 программируемых линий ввода/вывода,
три
16-разрядных таймера/счетчика событий, полнодуплексный последовательный порт (UART),
шесть векторных двухуровневых прерываний,
встроенные генератор и схему формирования тактовой последовательности
