Чертеж плоской детали МОЯ!!! КТН

отношением размеров изображения к действительным размерам изображаемого предмета.
Масштаб -

это линейное изображение размера на чертеже какого-то предмета.
Существует 3 вида масштаба:
1.Уменьшения М 1:2 М 1:2,5 М 1:4 2.Увеличения М 2:1 М 2,5:1 М 4:1 3.Натуральный М 1:1
Независимо от масштаба на чертеже наносят действительные размеры.

— отношением размеров изображения к действительным размерам изображаемого предмета. ГОСТ

2.302—68 устанавливает следующие масштабы: масштаб натуральной величины (1:1), при котором размеры изображения соответствуют действительным размерам детали в натуре;
масштабы уменьшения (1:2; 2:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100 и т. д.), при которых размеры изображения меньше по сравнению с действительными размерами детали в натуре;

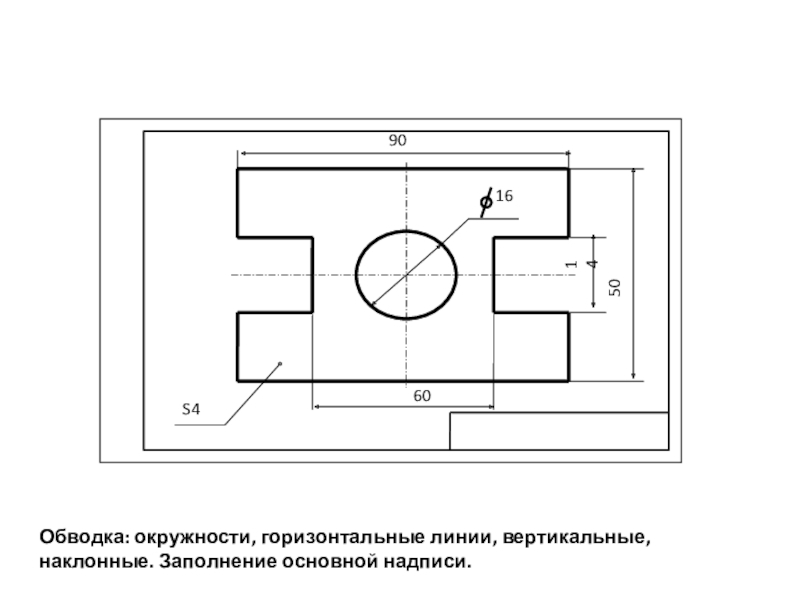

 Нанесение размеров

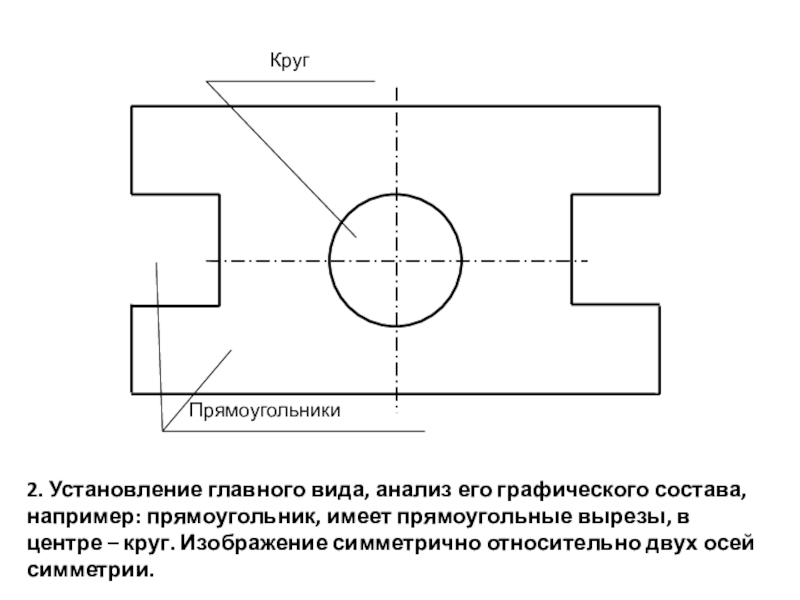

имеет прямоугольные вырезы, в центре – круг. Изображение симметрично относительно

двух осей симметрии.

по горизонтали; если высота больше длины, то – по вертикали.

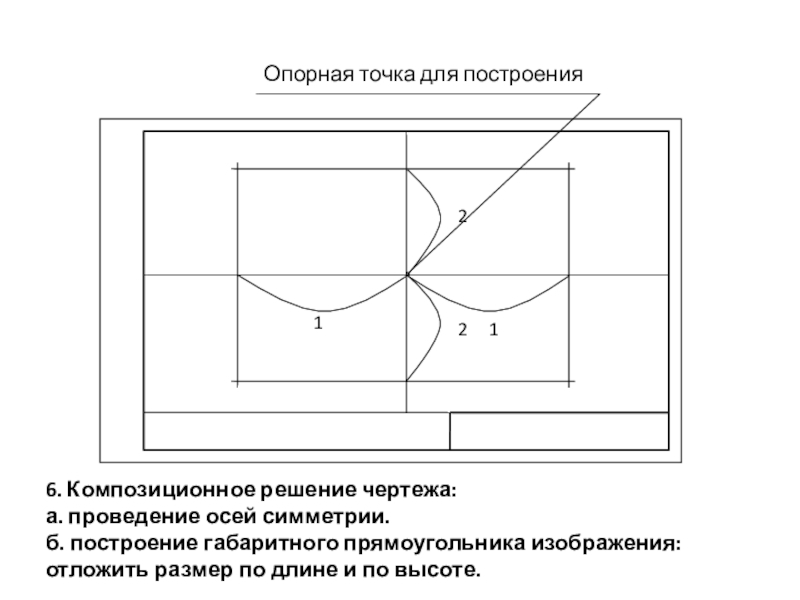

прямоугольника изображения: отложить размер по длине и по высоте.
Опорная точка

для построения

1

1

2

2

уточнение внутреннего контура детали.
