Слайд 1ДОПОЛНИТЕЛЬНЫЕ МЕТОДЫ ОБСЛЕДОВАНИЯ. МАГНИТНОРЕЗОНАНСНАЯ ТОМОГРАФИЯ ВНЧС.
Доцент, к.м.н. Лосев К.В.

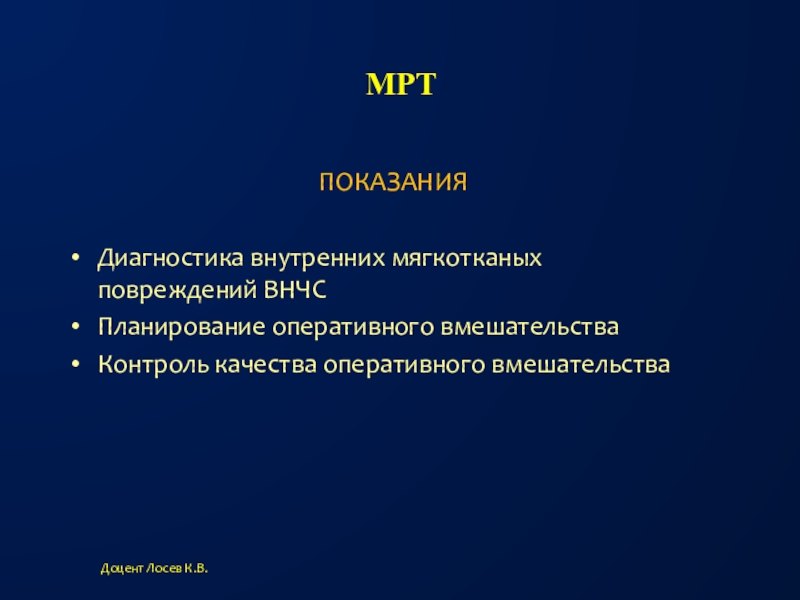

Слайд 2МРТ
Диагностика внутренних мягкотканых повреждений ВНЧС
Планирование оперативного вмешательства
Контроль качества оперативного вмешательства
Доцент
Лосев К.В.
Слайд 3МРТ
Аномалии морфологии суставного диска
Расположение и подвижность суставного диска
Выпот в суставе
Аномалию
костной и перикапсулярных тканей
Аномалии суставных смещений
Доцент Лосев К.В.
Диагностируемые повреждения
Слайд 4МРТ
Стандартные МРТ исследования ВНЧС должны включать следующее: сагиттальный и корональный
косой Т1 или взвешенной протонной плотности изображение с закрытым ртом,
ориентированное параллельно и перпендикулярно длинной оси СГ для оптимального уточнения анатомии.Доцент Лосев К.В.
Методы проведения
Слайд 5МРТ
Т2 взвешенный сагиттальный послойный срез для определения внутрисуставного кровоизлияния, синовиальной
пролиферации и отека костного мозга.
Доцент Лосев К.В.
Методы проведения
Слайд 6МРТ
Градиентная эхо псевдо динамическая последовательность в открывании рта для оценки
движений СГ и СД. Оно включает серию последовательных быстро проводимых
срезов в различные фазы открывания рта для воспроизведения псевдо динамического эффекта. Пациент контролирует стадии открывания рта как субъективно, так и при помощи механического устройства. Это изображение обеспечивает прямую визуализацию СД, но дает плохую видимость окружающих тканей.Доцент Лосев К.В.
Методы проведения
Слайд 7МРТ
Т1 взвешенное изображение с контрастированием позволяет определить незаметные при обычном
исследовании находки, синовиит
Доцент Лосев К.В.
Методы проведения
Слайд 8Схема мрт исследования здорового внчс
СД делит сустав на верхнее и
нижнее суставное пространство, которые видны только когда они наполнены жидкостью.
Биламинарная зона представлена в виде изогнутой линии с низким сигналом, формирующая основной компонент прикрепления диска сзади. Ткани вокруг диска окружают ее.Доцент Лосев К.В.
МРТ
Слайд 9Схема мрт исследования здорового внчс
Статическое сагиттальное изображение, взвешенность протонной плотности
нормального ВНЧС справа: суставной бугорок(белая стрелка), СГ(короткая белая стрелка), наружный
слуховой проход(тонкая белая стрелка), СД имеет изгиб в виде "лука" с тонкой промежуточной зоной на 10ч., самое узкое межкостное пространство( черная стрелка).Доцент Лосев К.В.
МРТ
Слайд 10Схема мрт исследования здорового внчс
Т1 ВИ в косокорональнои проекции. Нормальное
взаиморасположение суставных структур при центральной окклюзии. Диск как шапочка покрывает
суставную головку.Доцент Лосев К.В.
МРТ
Слайд 11Схема мрт исследования здорового внчс
Сагиттальное градиентное эхо псевдодинамическое исследование. Последовательность
открывания рта: смещение СГ вперед и подвижность СД. На всех
стадиях видна тонкая промежуточная зона между СД, суставным бугорком, СГ.Доцент Лосев К.В.
МРТ
Слайд 12Смещение суставного диска внчс
Сагиттальная Т2 взвешенность жировой насыщенности. Изображение при
закрытом рте. Показано умеренное переднее смещение СД(черная стрелка) и незначительное
кровоизлияние в верхнее суставное пространство(белая стрелка).Доцент Лосев К.В.
МРТ
Слайд 13Смещение суставного диска внчс
Сагиттальная протонной плотности взвешенность, изображение показывает переднее
смещение СД и его сморщивание(черная стрелка) с кровоизлиянием в верхнее
пространство(белая стрелка).Доцент Лосев К.В.
МРТ
Слайд 14Смещение суставного диска внчс
Корональная протонной плотности взвешенность. Латеральное смещение СД(черная
стрелка), СГ(белая стрелка), ветвь н/ч(короткая черная стрелка)
Доцент Лосев К.В.
МРТ
Слайд 15Смещение суставного диска внчс
Корональная протонной плотности взвешенность. Показано медиальное смещение
СД(белая стрелка). Суставная поверхность(черная стрелка).
Доцент Лосев К.В.
МРТ
Слайд 16аномалии внчс
Сагиттальная протонной плотности взвешенность. Переднее смещение СД и его
деформация со значительным утолщением в его задней части и промежуточной
зоне(черная стрелка).Доцент Лосев К.В.
МРТ
Слайд 17аномалии внчс
Сагиттальная Т2 взвешенность жировой насыщенности. Перфорация СД(черная стрелка), ветвь
челюсти(короткая черная стрелка), суставной бугорок(изогнутая стрелка)
Доцент Лосев К.В.
МРТ
Слайд 18Аномалии движения внчс
Сагиттальная протонной плотности взвешенность. Изображение ВНЧС с закрытым
ртом. Показано переднее смещение СД(черная стрелка).
Доцент Лосев К.В.
МРТ
Слайд 19Аномалии движения внчс
Сагиттальное градиентное эхо изображение правого ВНЧС этого же
пациента показывает возврат СД на место(белая стрелка).
Доцент Лосев К.В.
МРТ
Слайд 20Аномалии движения внчс
Динамическое градиентное эхо изображение левого ВНЧС. Переднее положение
СД и его деформация при закрытом рте(черная стрелка)
Ограничение смещения СГ
кпереди, при открывании рта СД не возвращается в исходное положениеДоцент Лосев К.В.
МРТ
