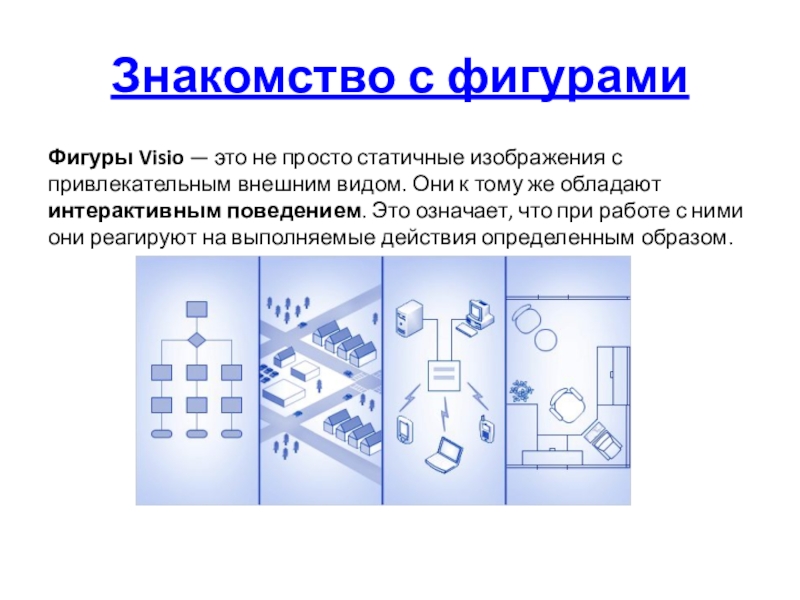

Фигуры I: основы, без которых не обойтись

с привлекательным внешним видом. Они к тому же обладают интерактивным

поведением. Это означает, что при работе с ними они реагируют на выполняемые действия определенным образом.

размеры, поворачивать, перемещать, форматировать и выполнять другие действия с ними.
Однако

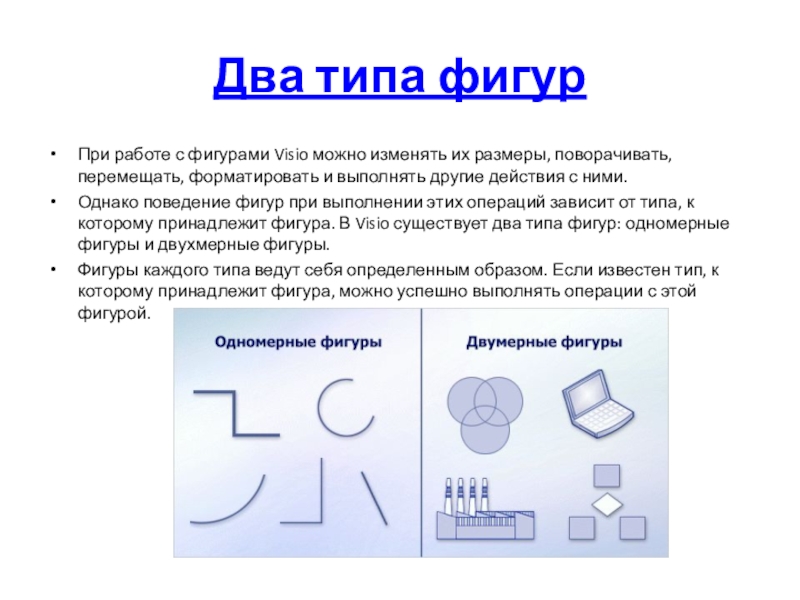

поведение фигур при выполнении этих операций зависит от типа, к которому принадлежит фигура. В Visio существует два типа фигур: одномерные фигуры и двухмерные фигуры.
Фигуры каждого типа ведут себя определенным образом. Если известен тип, к которому принадлежит фигура, можно успешно выполнять операции с этой фигурой.

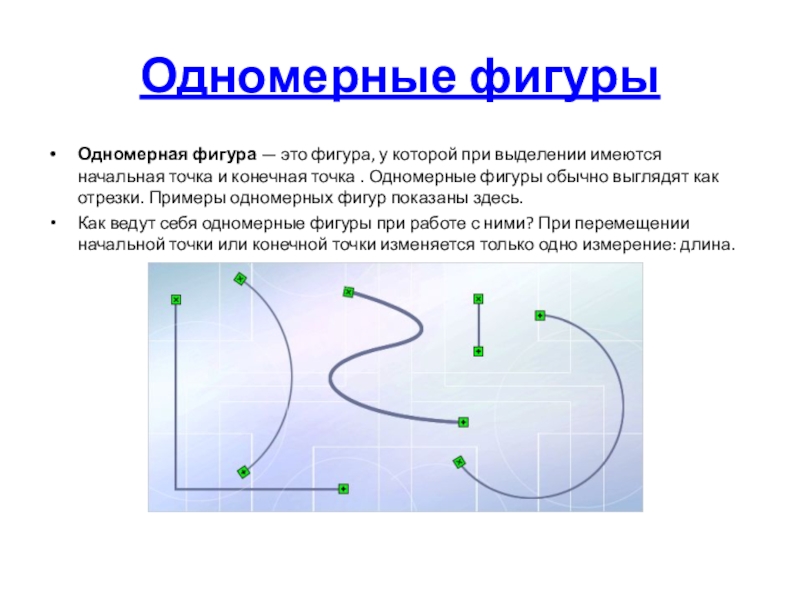

имеются начальная точка и конечная точка . Одномерные фигуры обычно

выглядят как отрезки. Примеры одномерных фигур показаны здесь.
Как ведут себя одномерные фигуры при работе с ними? При перемещении начальной точки или конечной точки изменяется только одно измерение: длина.

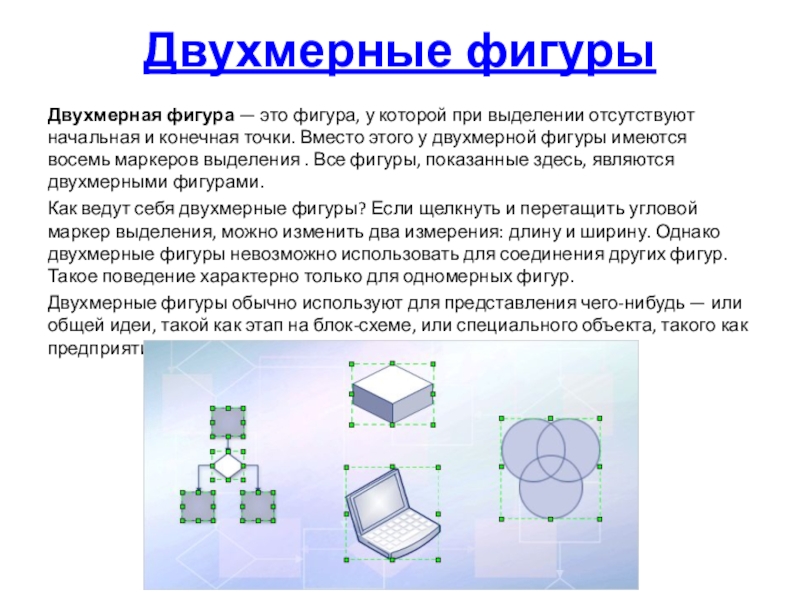

отсутствуют начальная и конечная точки. Вместо этого у двухмерной фигуры

имеются восемь маркеров выделения . Все фигуры, показанные здесь, являются двухмерными фигурами.
Как ведут себя двухмерные фигуры? Если щелкнуть и перетащить угловой маркер выделения, можно изменить два измерения: длину и ширину. Однако двухмерные фигуры невозможно использовать для соединения других фигур. Такое поведение характерно только для одномерных фигур.
Двухмерные фигуры обычно используют для представления чего-нибудь — или общей идеи, такой как этап на блок-схеме, или специального объекта, такого как предприятие или оборудование.

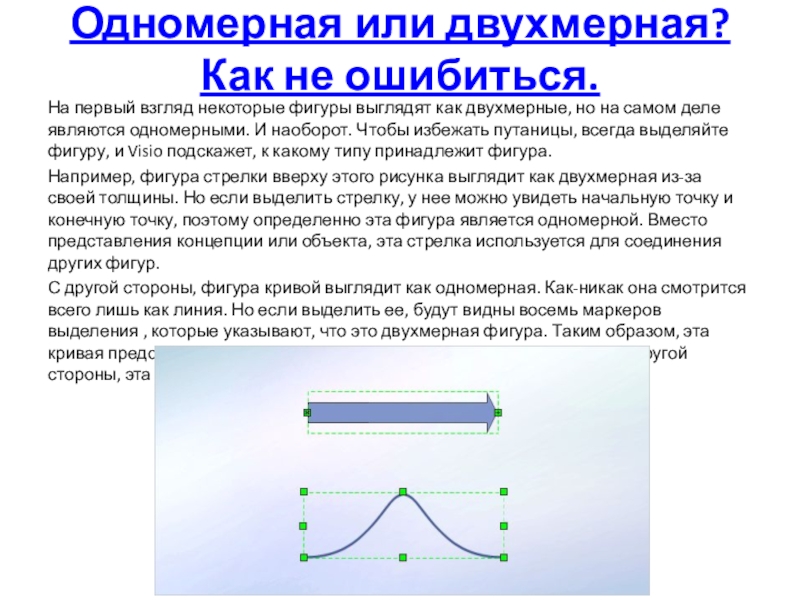

выглядят как двухмерные, но на самом деле являются одномерными. И

наоборот. Чтобы избежать путаницы, всегда выделяйте фигуру, и Visio подскажет, к какому типу принадлежит фигура.
Например, фигура стрелки вверху этого рисунка выглядит как двухмерная из-за своей толщины. Но если выделить стрелку, у нее можно увидеть начальную точку и конечную точку, поэтому определенно эта фигура является одномерной. Вместо представления концепции или объекта, эта стрелка используется для соединения других фигур.
С другой стороны, фигура кривой выглядит как одномерная. Как-никак она смотрится всего лишь как линия. Но если выделить ее, будут видны восемь маркеров выделения , которые указывают, что это двухмерная фигура. Таким образом, эта кривая представляет концепцию графика данных в форме колокола. С другой стороны, эта линия не может соединять другие фигуры.

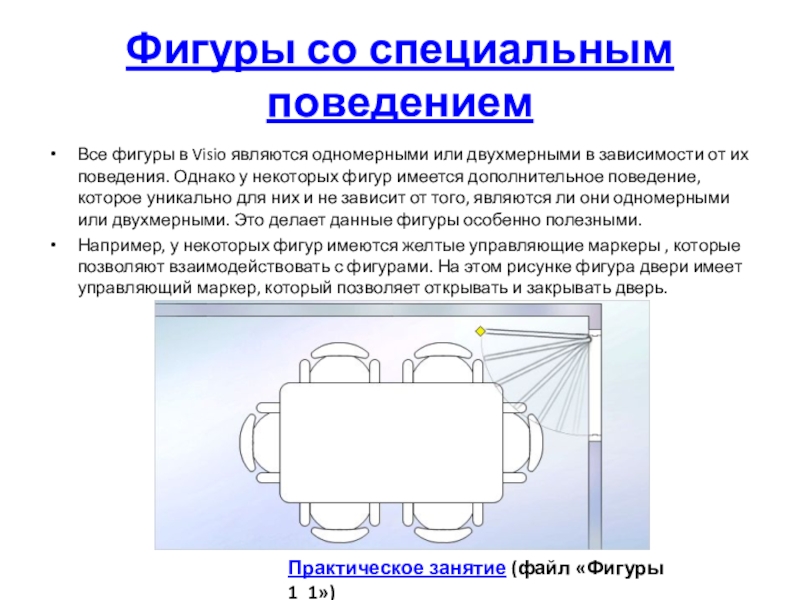

двухмерными в зависимости от их поведения. Однако у некоторых фигур

имеется дополнительное поведение, которое уникально для них и не зависит от того, являются ли они одномерными или двухмерными. Это делает данные фигуры особенно полезными.
Например, у некоторых фигур имеются желтые управляющие маркеры , которые позволяют взаимодействовать с фигурами. На этом рисунке фигура двери имеет управляющий маркер, который позволяет открывать и закрывать дверь.

Практическое занятие (файл «Фигуры 1_1»)

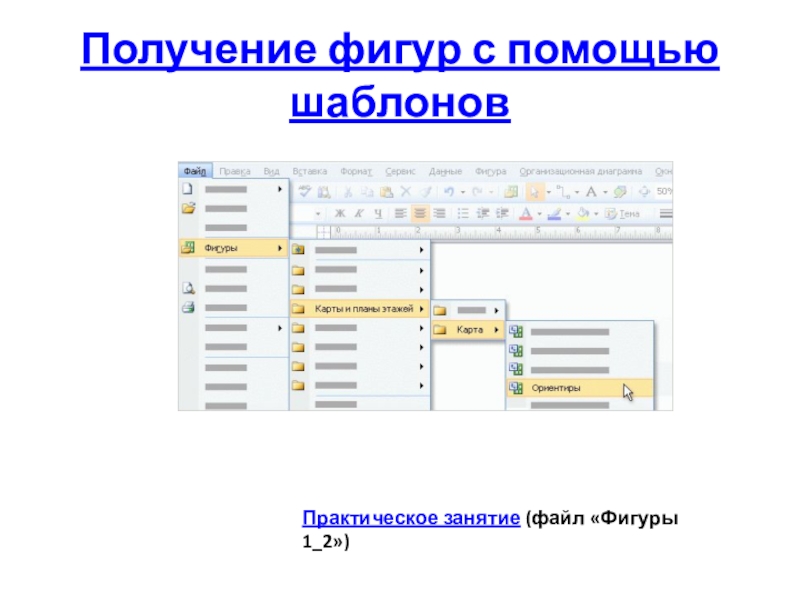

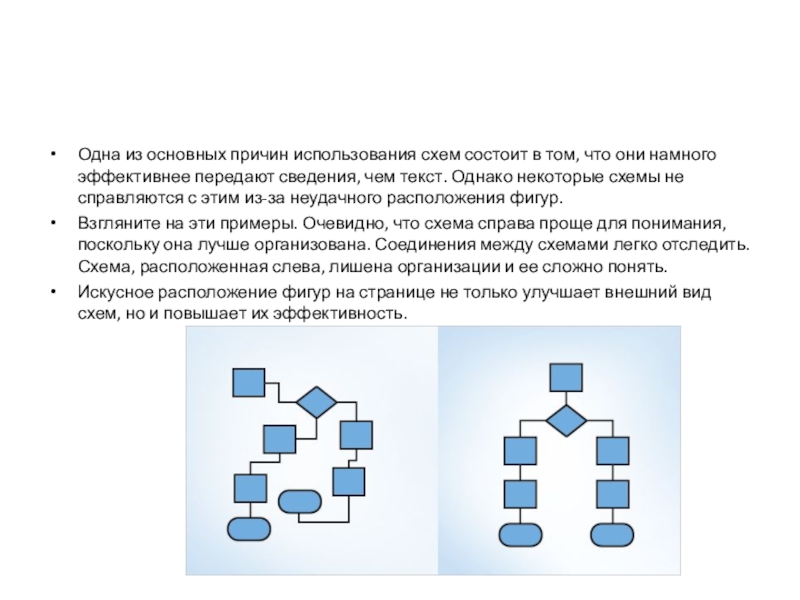

они намного эффективнее передают сведения, чем текст. Однако некоторые схемы

не справляются с этим из-за неудачного расположения фигур.
Взгляните на эти примеры. Очевидно, что схема справа проще для понимания, поскольку она лучше организована. Соединения между схемами легко отследить. Схема, расположенная слева, лишена организации и ее сложно понять.
Искусное расположение фигур на странице не только улучшает внешний вид схем, но и повышает их эффективность.

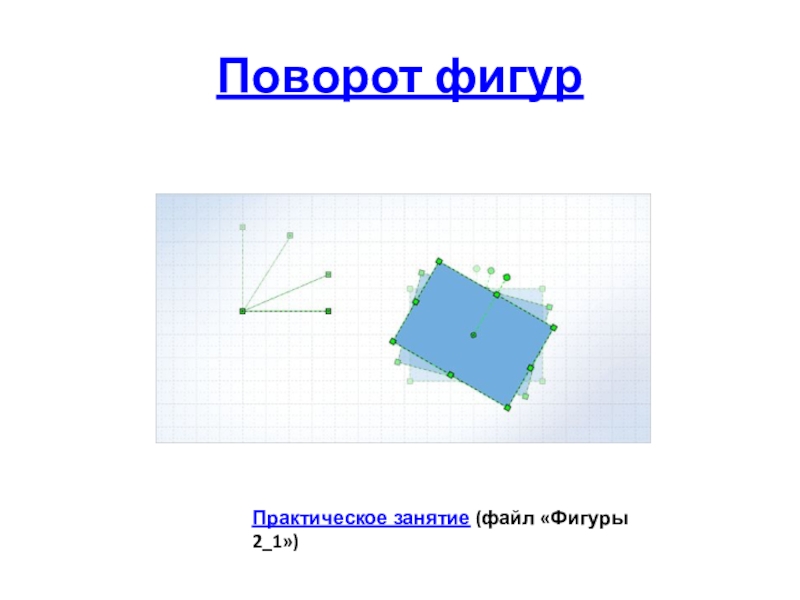

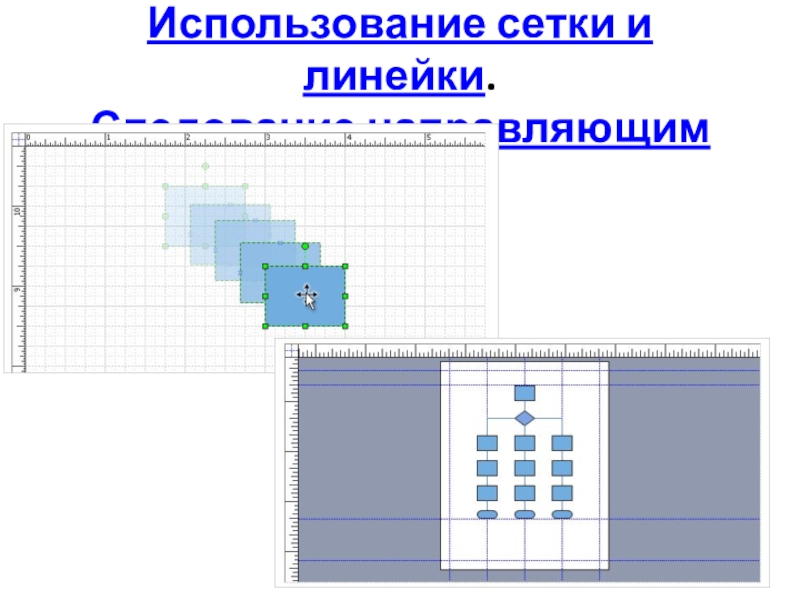

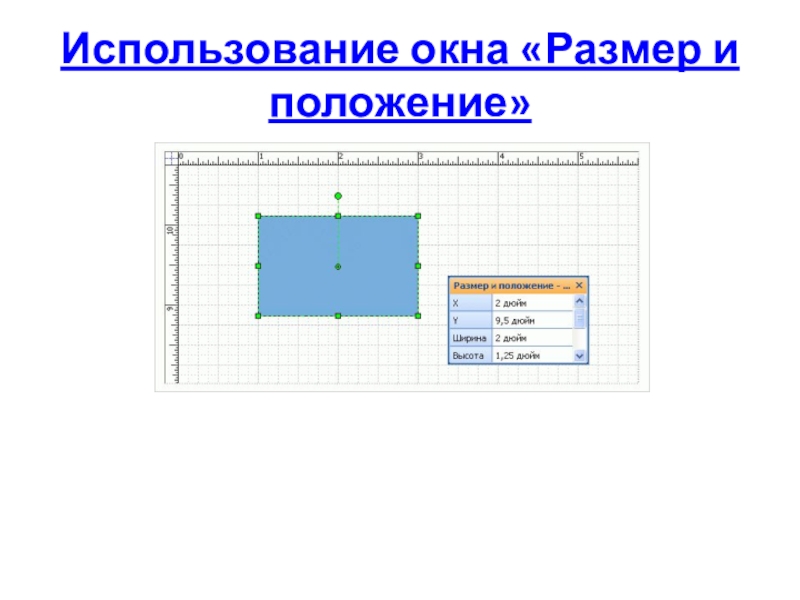

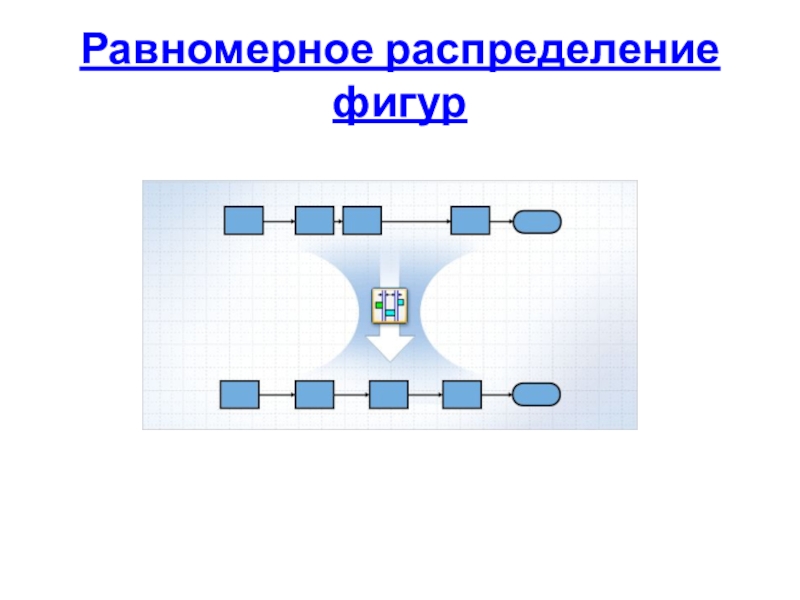

чтобы аккуратно добавить фигуру на страницу и соединить ее.
Убедитесь, что

автосоединение включено, нажав кнопку Автосоединение. (Обратите внимание, что зачастую эта возможность уже включена для определенных типов схем).
Выберите в шаблоне нужную фигуру.
Установите указатель мыши на фигуру, с которой нужно создать соединение, а затем щелкните синюю стрелку автосоединения.
Новая фигура будет добавлена на страницу, помещена в оптимальное место и соединена с другими фигурами

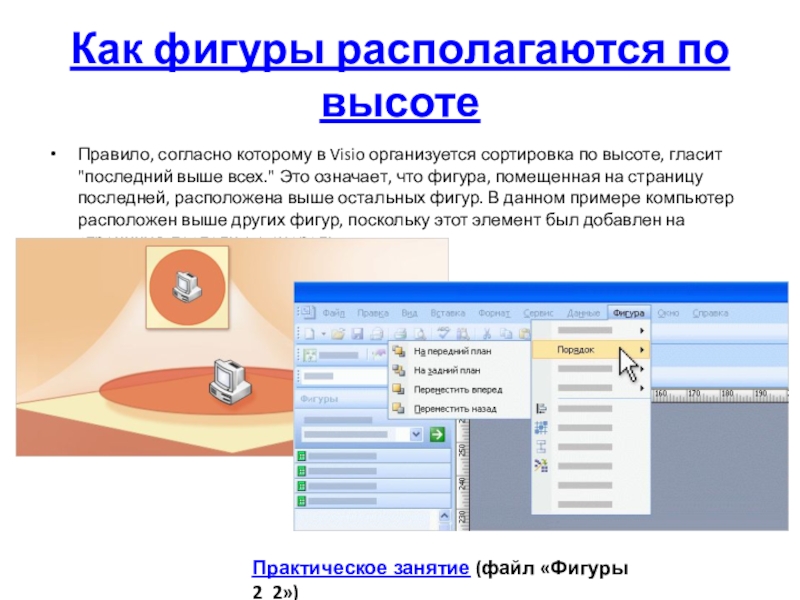

сортировка по высоте, гласит "последний выше всех." Это означает, что

фигура, помещенная на страницу последней, расположена выше остальных фигур. В данном примере компьютер расположен выше других фигур, поскольку этот элемент был добавлен на страницу в последнюю очередь.

Практическое занятие (файл «Фигуры 2_2»)

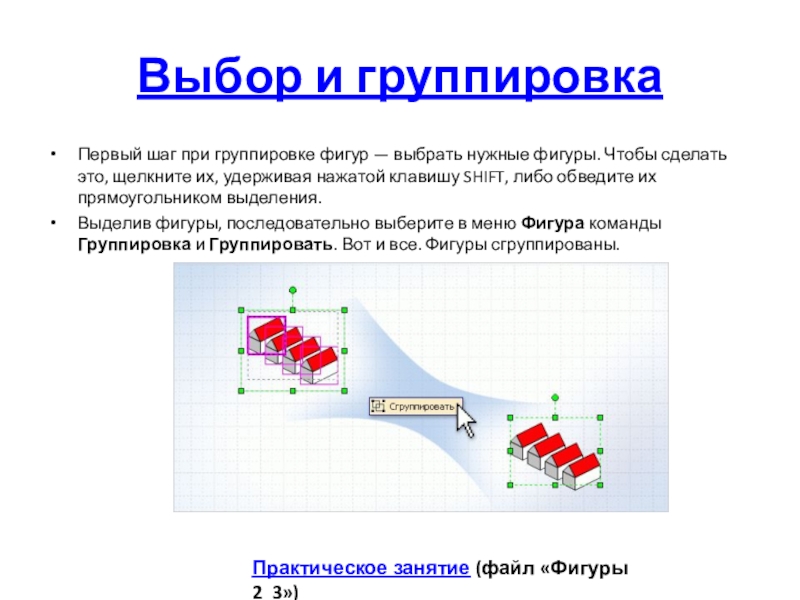

фигуры. Чтобы сделать это, щелкните их, удерживая нажатой клавишу SHIFT,

либо обведите их прямоугольником выделения.
Выделив фигуры, последовательно выберите в меню Фигура команды Группировка и Группировать. Вот и все. Фигуры сгруппированы.

Практическое занятие (файл «Фигуры 2_3»)

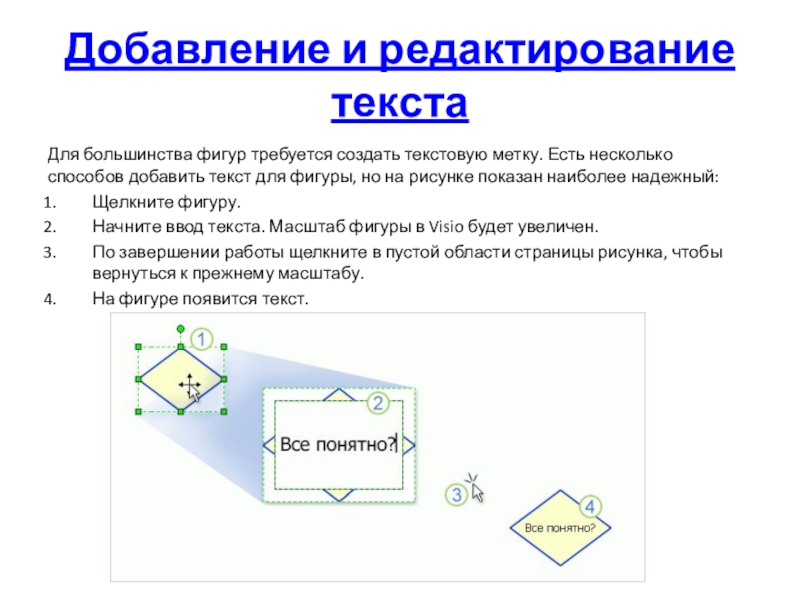

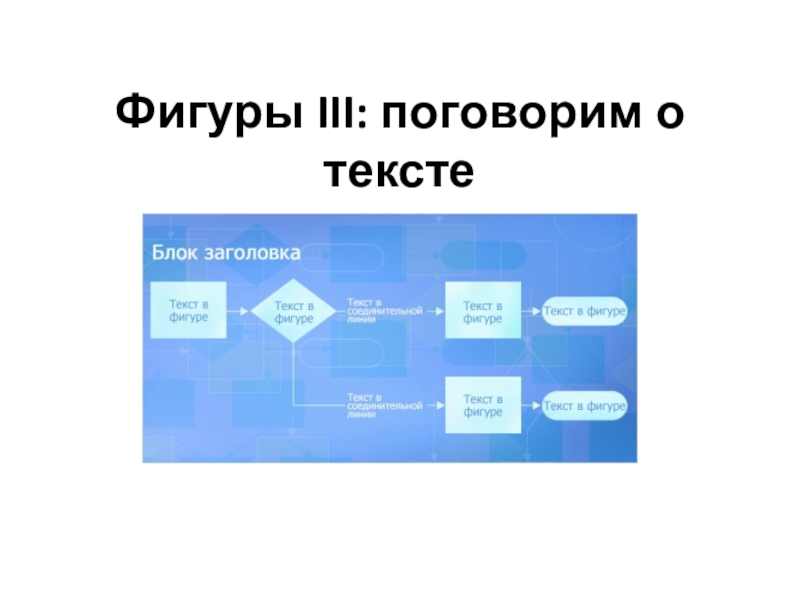

Есть несколько способов добавить текст для фигуры, но на рисунке

показан наиболее надежный:
Щелкните фигуру.
Начните ввод текста. Масштаб фигуры в Visio будет увеличен.
По завершении работы щелкните в пустой области страницы рисунка, чтобы вернуться к прежнему масштабу.
На фигуре появится текст.

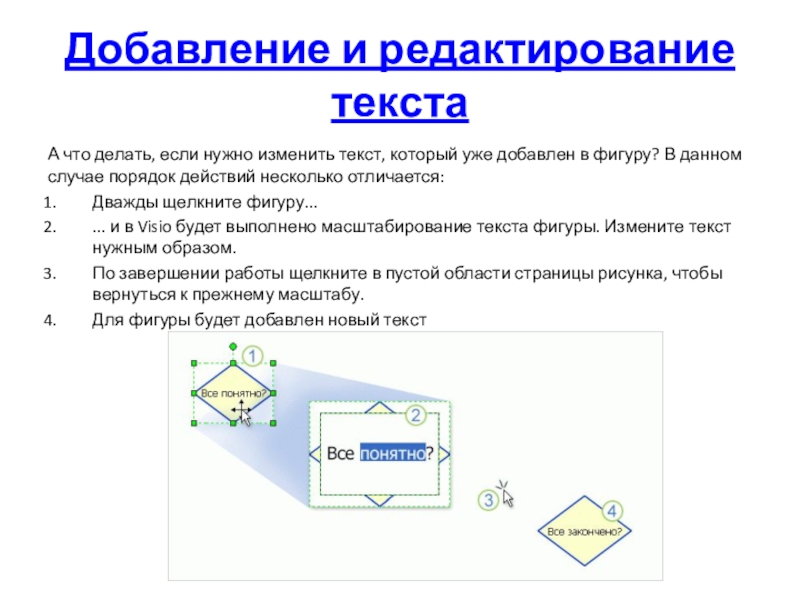

который уже добавлен в фигуру? В данном случае порядок действий

несколько отличается:
Дважды щелкните фигуру...
... и в Visio будет выполнено масштабирование текста фигуры. Измените текст нужным образом.
По завершении работы щелкните в пустой области страницы рисунка, чтобы вернуться к прежнему масштабу.
Для фигуры будет добавлен новый текст

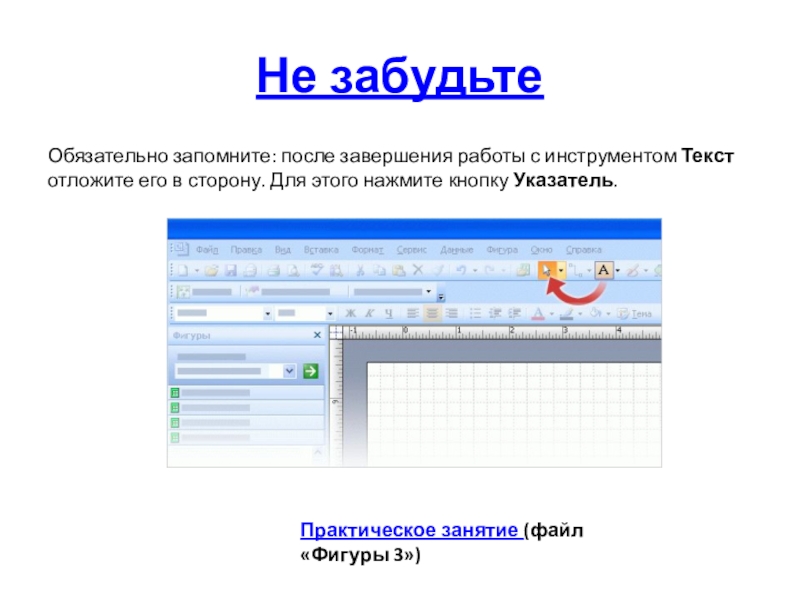

его в сторону. Для этого нажмите кнопку Указатель.
Практическое занятие

(файл «Фигуры 3»)

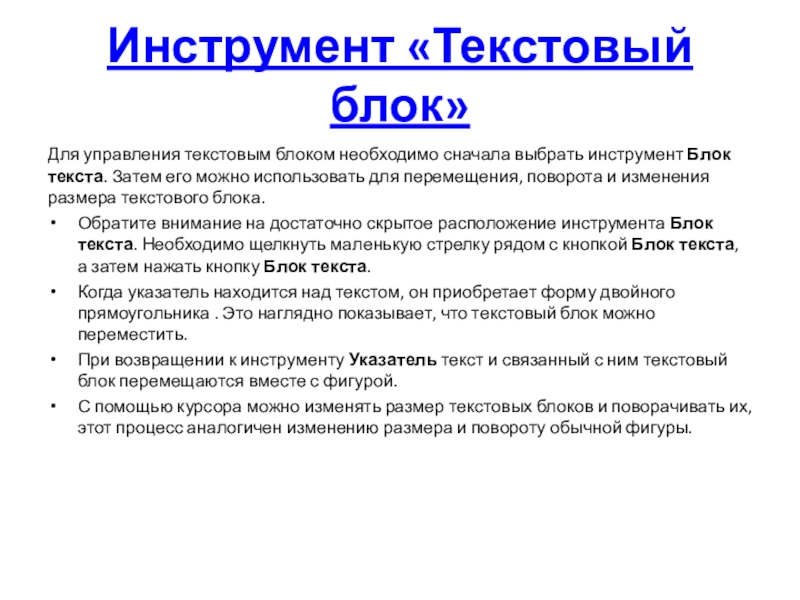

Блок текста. Затем его можно использовать для перемещения, поворота и

изменения размера текстового блока.
Обратите внимание на достаточно скрытое расположение инструмента Блок текста. Необходимо щелкнуть маленькую стрелку рядом с кнопкой Блок текста, а затем нажать кнопку Блок текста.
Когда указатель находится над текстом, он приобретает форму двойного прямоугольника . Это наглядно показывает, что текстовый блок можно переместить.
При возвращении к инструменту Указатель текст и связанный с ним текстовый блок перемещаются вместе с фигурой.
С помощью курсора можно изменять размер текстовых блоков и поворачивать их, этот процесс аналогичен изменению размера и повороту обычной фигуры.

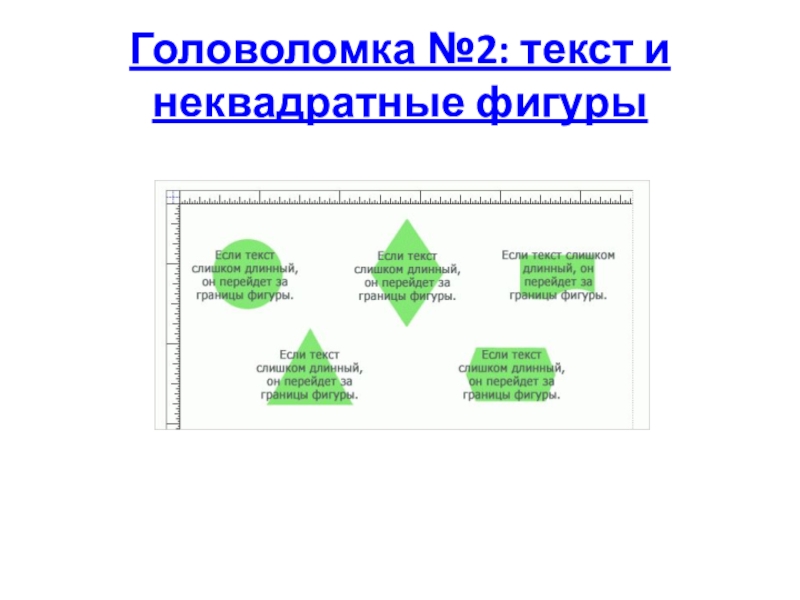

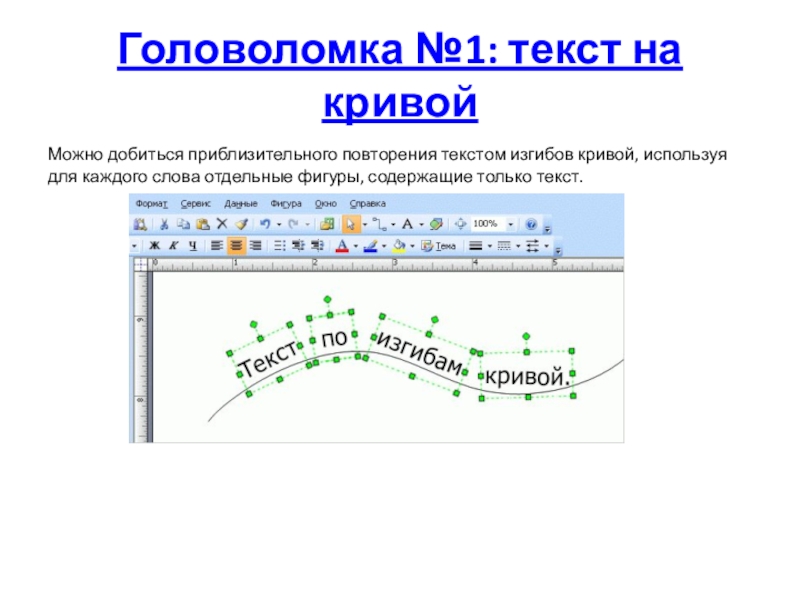

кривой, используя для каждого слова отдельные фигуры, содержащие только текст.

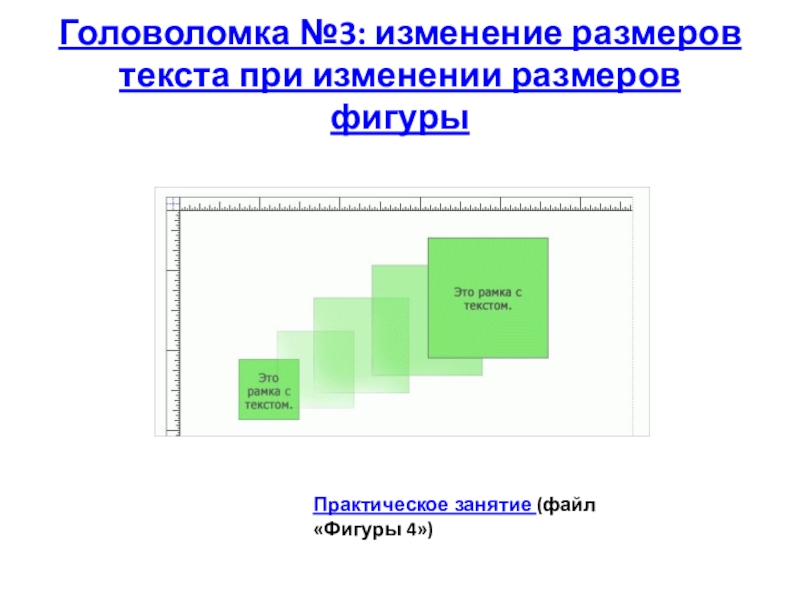

занятие (файл «Фигуры 4»)
