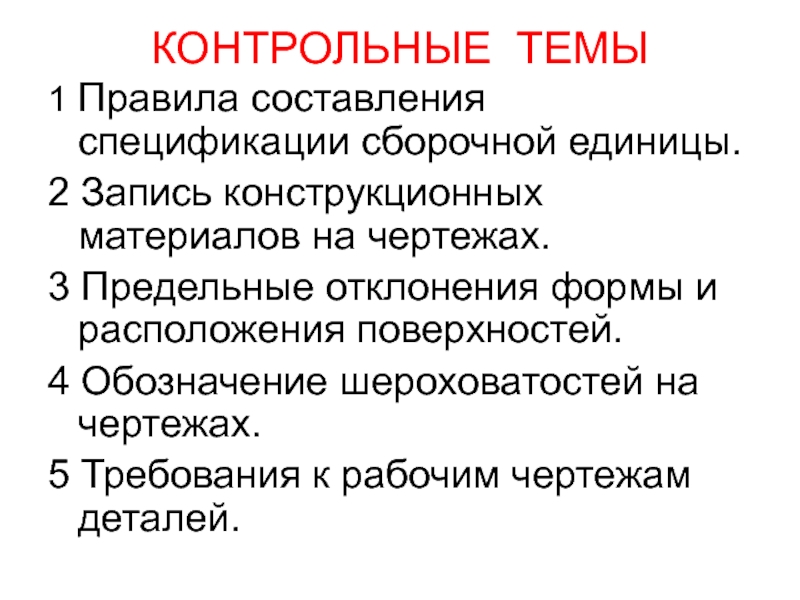

Слайд 3КОНТРОЛЬНЫЕ ТЕМЫ
1 Правила составления спецификации сборочной единицы.
2 Запись конструкционных
материалов на чертежах.
3 Предельные отклонения формы и расположения поверхностей.
4
Обозначение шероховатостей на чертежах.
5 Требования к рабочим чертежам деталей.

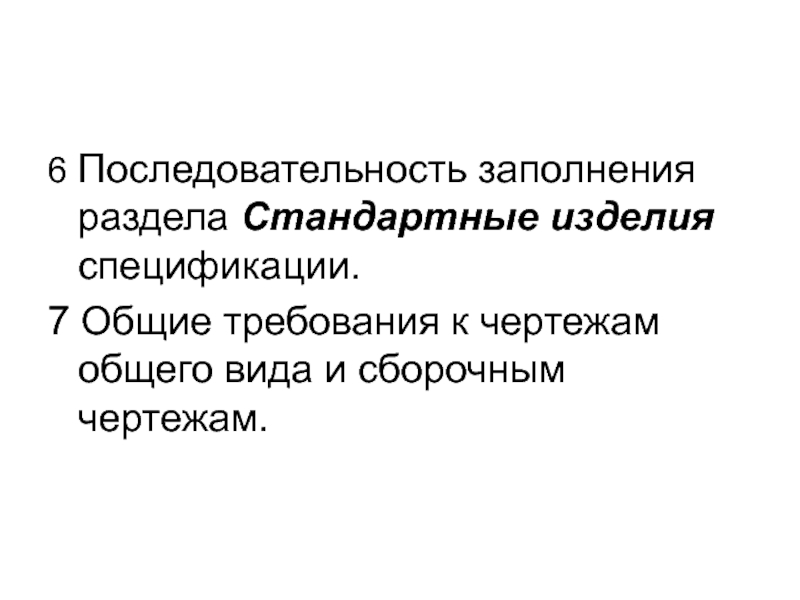

Слайд 46 Последовательность заполнения раздела Стандартные изделия спецификации.
7 Общие требования к
чертежам общего вида и сборочным чертежам.

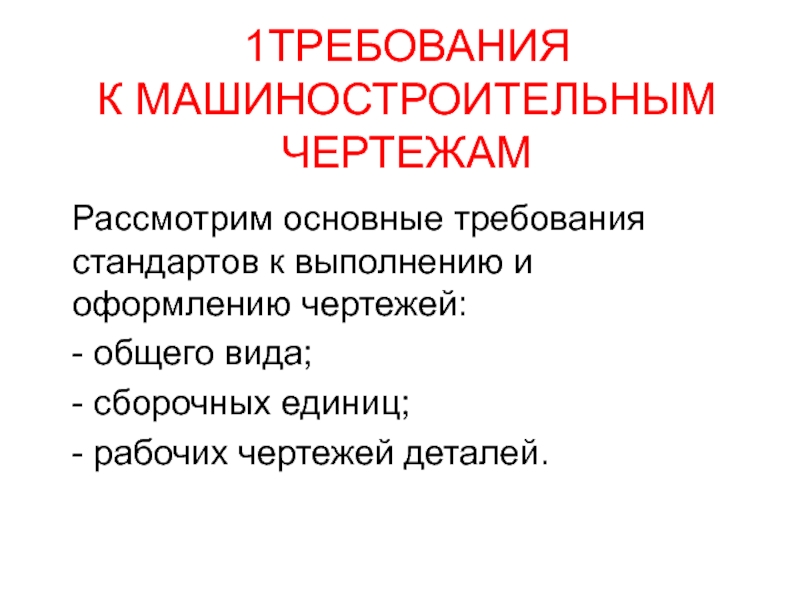

Слайд 51ТРЕБОВАНИЯ
К МАШИНОСТРОИТЕЛЬНЫМ
ЧЕРТЕЖАМ
Рассмотрим основные требования стандартов к выполнению
и оформлению чертежей:
- общего вида;
- сборочных
единиц;
- рабочих чертежей деталей.
Слайд 61.1 Чертежи общего вида
Чертежи общего вида должны содержать:
- изображения изделия с его видами разрезами сечениями;
- надписи, необходимые для понимания устройства изделия;
- данные о составе изделия.
Слайд 7
Техническую характеристику изделия помещают над основной надписью чертежа,
начинают от левого края не выходя за пределы 185 мм.
К чертежу общего вида составляется спецификация на отдельных листах А4.

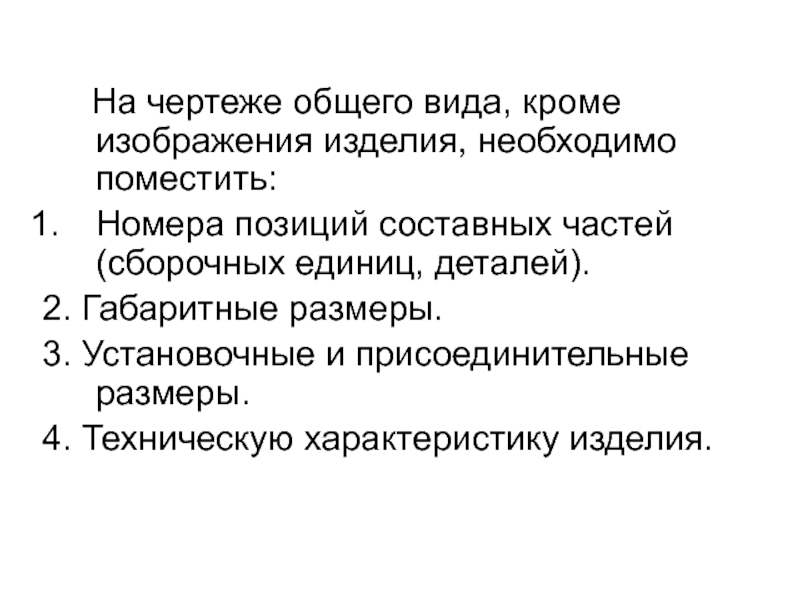

Слайд 8 На чертеже общего вида, кроме изображения изделия,
необходимо поместить:
Номера позиций составных частей (сборочных единиц, деталей).
2. Габаритные размеры.
3.
Установочные и присоединительные размеры.
4. Техническую характеристику изделия.

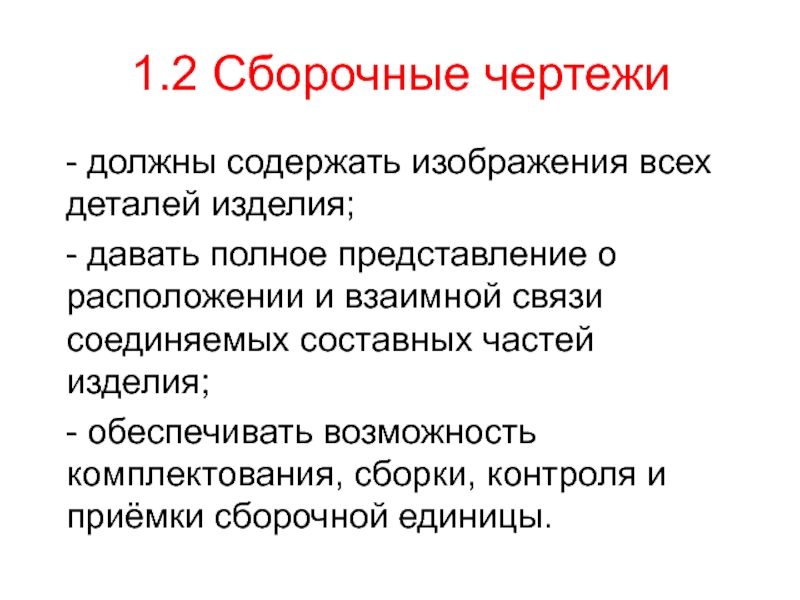

Слайд 91.2 Сборочные чертежи
- должны содержать изображения всех деталей
изделия;
- давать полное представление о расположении и взаимной
связи соединяемых составных частей изделия;
- обеспечивать возможность комплектования, сборки, контроля и приёмки сборочной единицы.

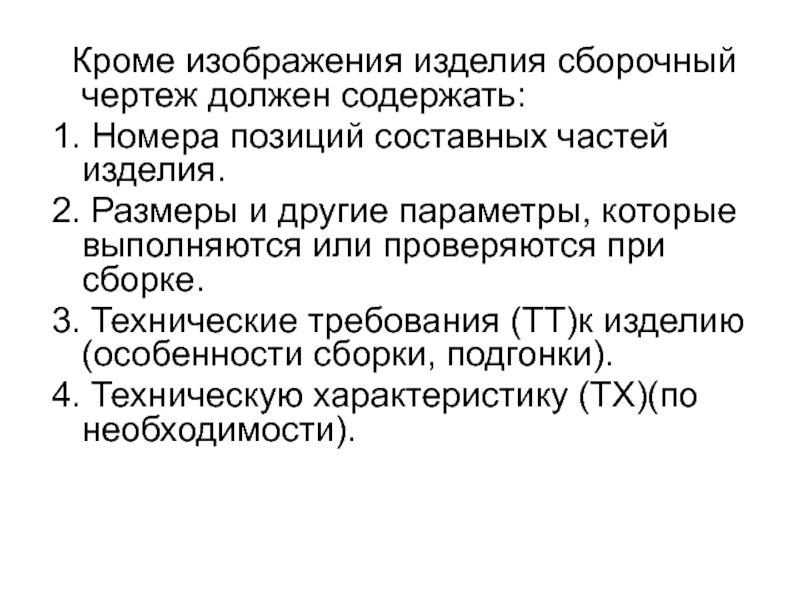

Слайд 10 Кроме изображения изделия сборочный чертеж должен содержать:
1. Номера позиций
составных частей изделия.
2. Размеры и другие параметры, которые выполняются или
проверяются при сборке.
3. Технические требования (ТТ)к изделию (особенности сборки, подгонки).
4. Техническую характеристику (ТХ)(по необходимости).

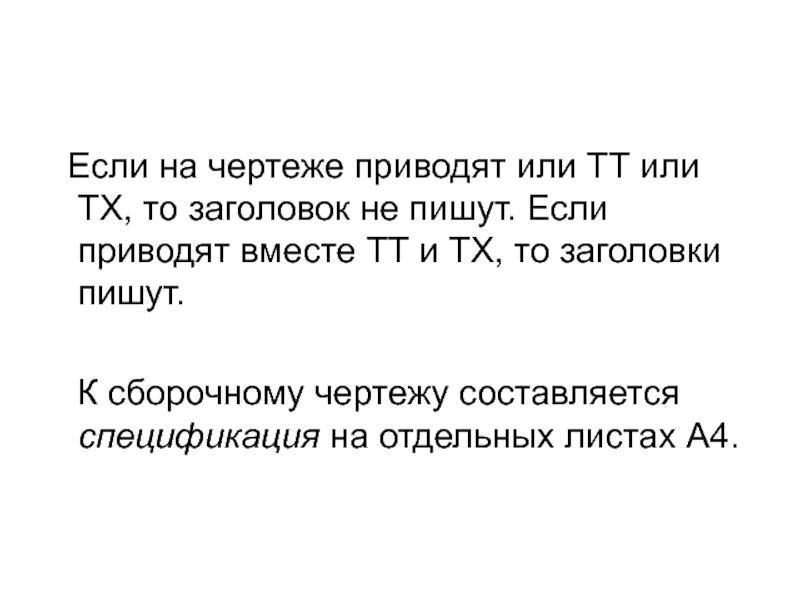

Слайд 11 Если на чертеже приводят или ТТ или ТХ, то
заголовок не пишут. Если приводят вместе ТТ и ТХ, то
заголовки пишут.
К сборочному чертежу составляется спецификация на отдельных листах А4.

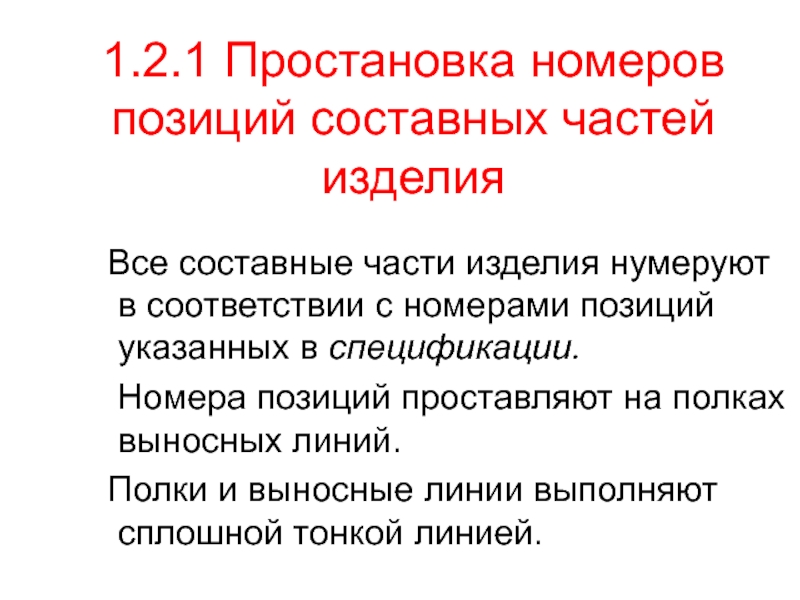

Слайд 121.2.1 Простановка номеров позиций составных частей изделия
Все составные части
изделия нумеруют в соответствии с номерами позиций указанных в спецификации.
Номера позиций проставляют на полках выносных линий.
Полки и выносные линии выполняют сплошной тонкой линией.

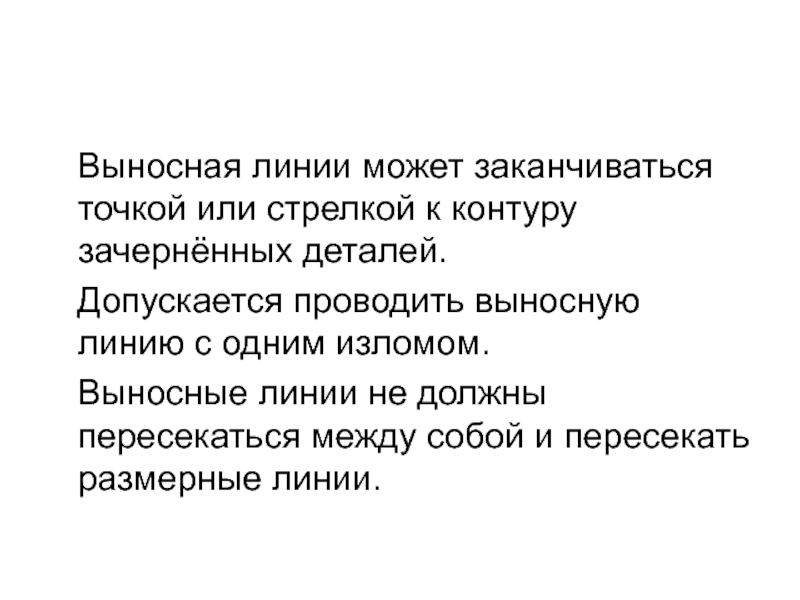

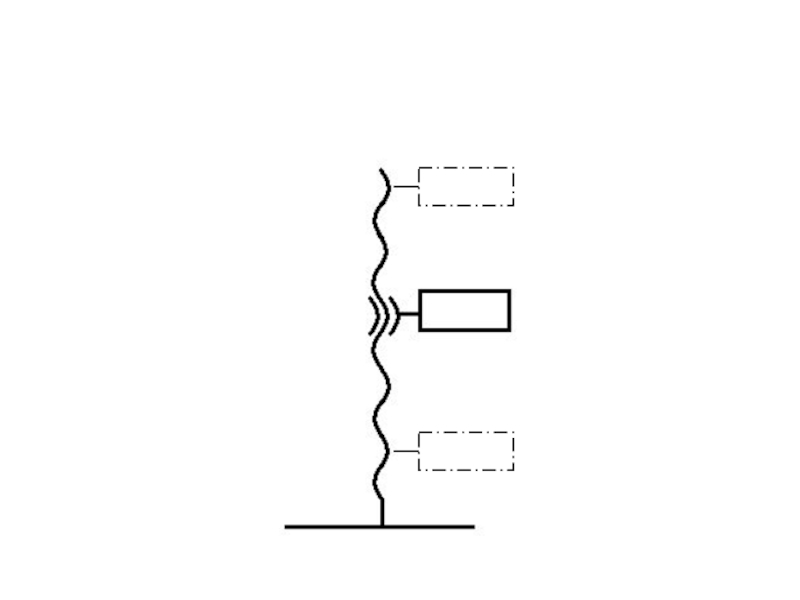

Слайд 15 Выносная линии может заканчиваться точкой или стрелкой к
контуру зачернённых деталей.
Допускается проводить выносную линию с одним
изломом.
Выносные линии не должны пересекаться между собой и пересекать размерные линии.

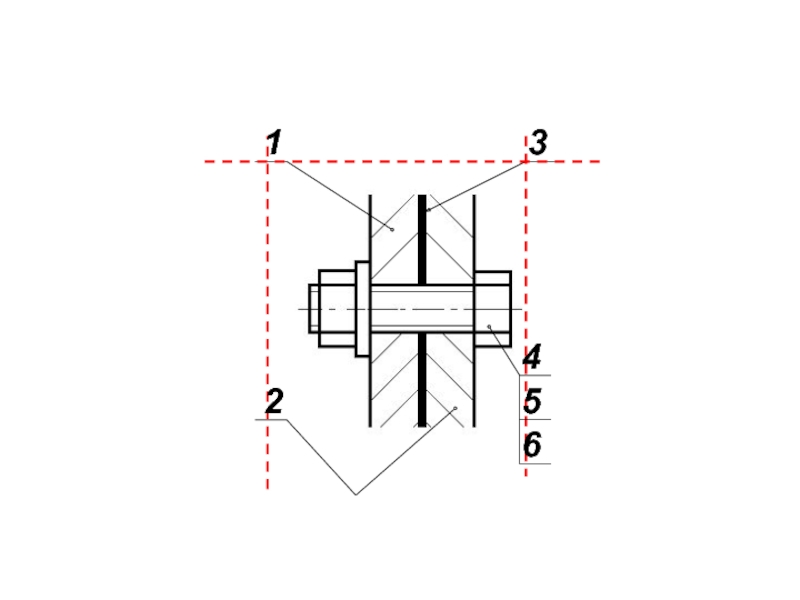

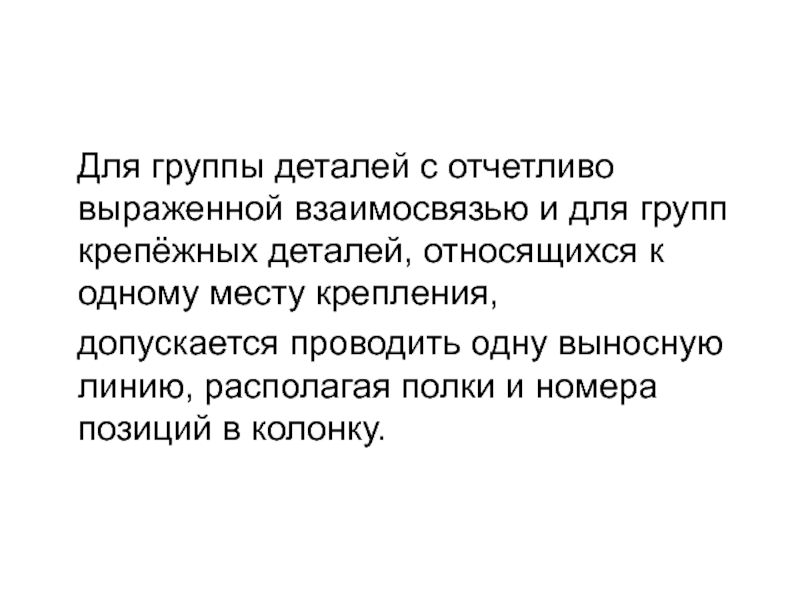

Слайд 16 Для группы деталей с отчетливо выраженной взаимосвязью и
для групп крепёжных деталей, относящихся к одному месту крепления,
допускается проводить одну выносную линию, располагая полки и номера позиций в колонку.

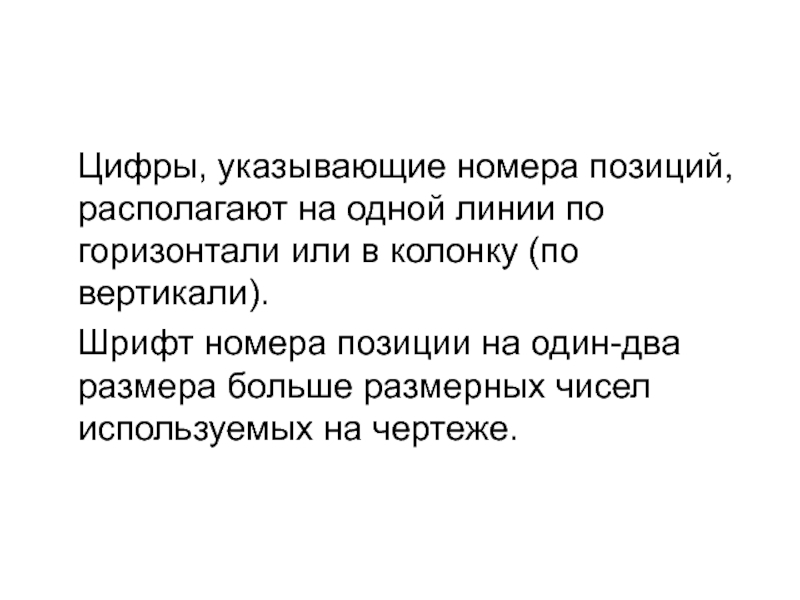

Слайд 17 Цифры, указывающие номера позиций, располагают на одной линии
по горизонтали или в колонку (по вертикали).
Шрифт номера
позиции на один-два размера больше размерных чисел используемых на чертеже.

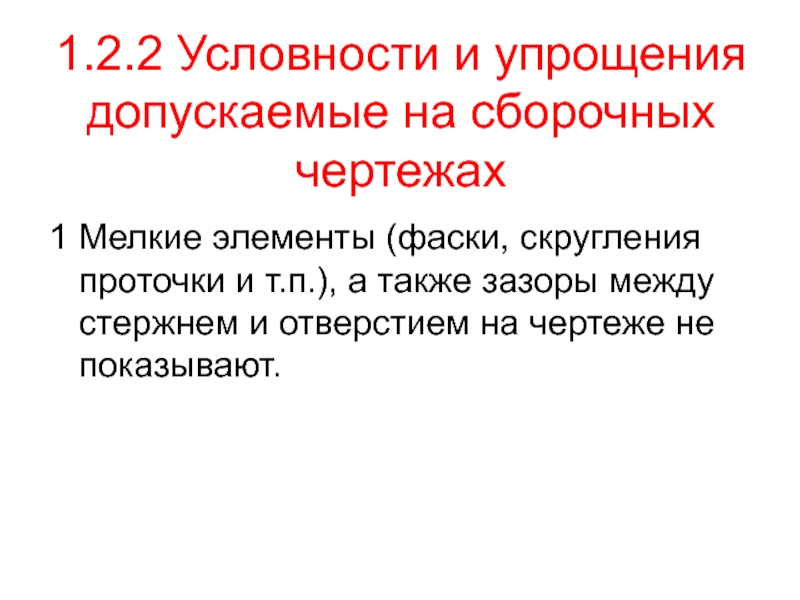

Слайд 181.2.2 Условности и упрощения допускаемые на сборочных чертежах

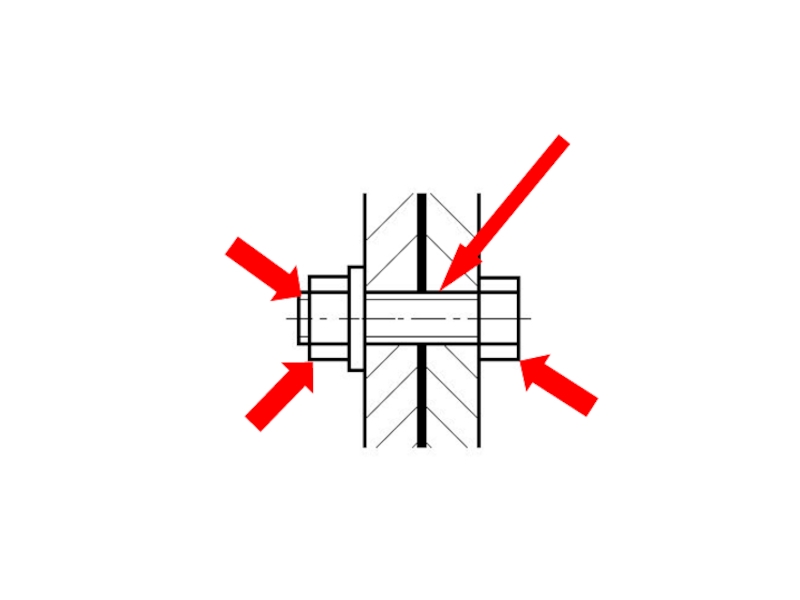

1 Мелкие элементы
(фаски, скругления проточки и т.п.), а также зазоры между стержнем
и отверстием на чертеже не показывают.

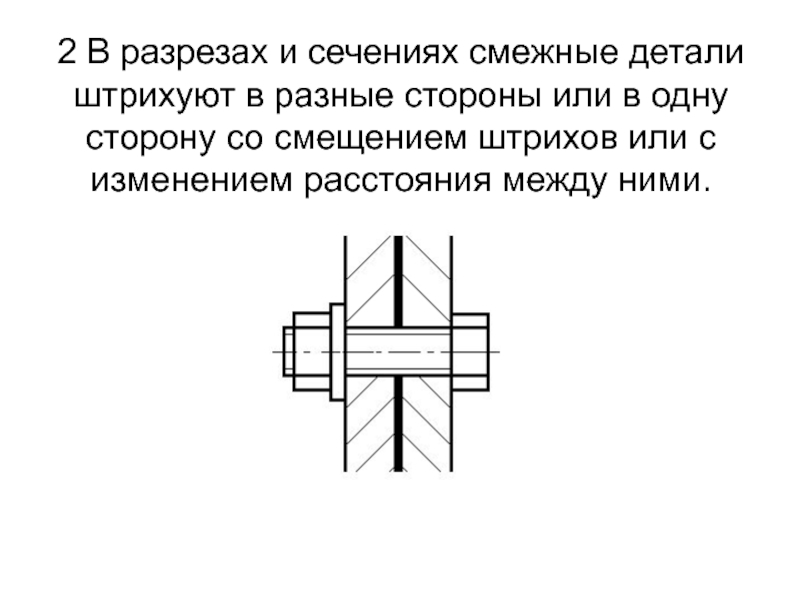

Слайд 202 В разрезах и сечениях смежные детали штрихуют в разные
стороны или в одну сторону со смещением штрихов или с
изменением расстояния между ними.

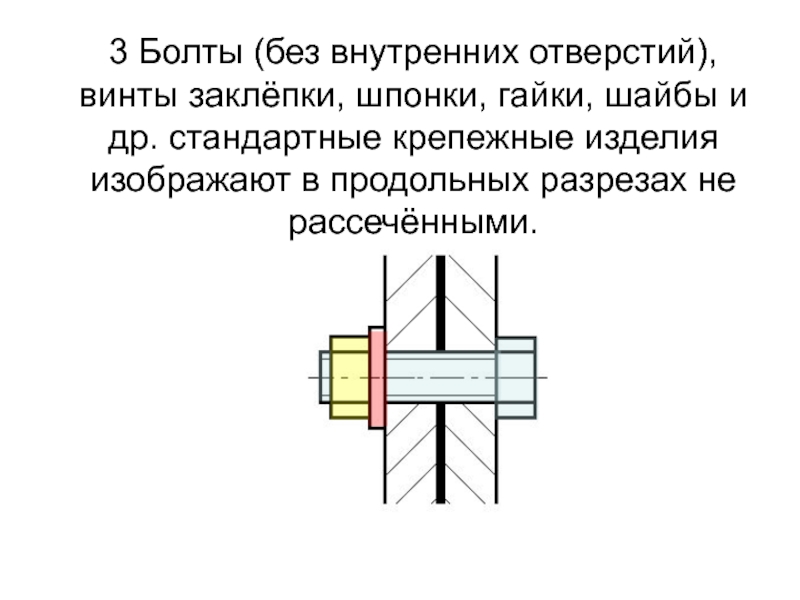

Слайд 213 Болты (без внутренних отверстий), винты заклёпки, шпонки, гайки, шайбы
и др. стандартные крепежные изделия изображают в продольных разрезах не
рассечёнными.
Слайд 224 Крышки, кожухи, перегородки и т.п. не показывают, если необходимо
показать расположенные за ними элементы.
Над изображением делают
соответствующую надпись, например: Крышка поз.5 не показана.

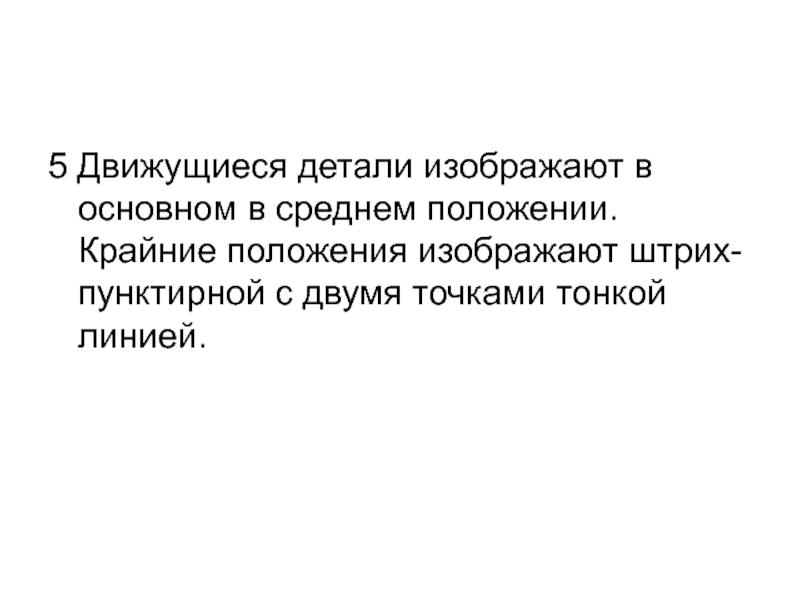

Слайд 235 Движущиеся детали изображают в основном в среднем положении. Крайние
положения изображают штрих-пунктирной с двумя точками тонкой линией.

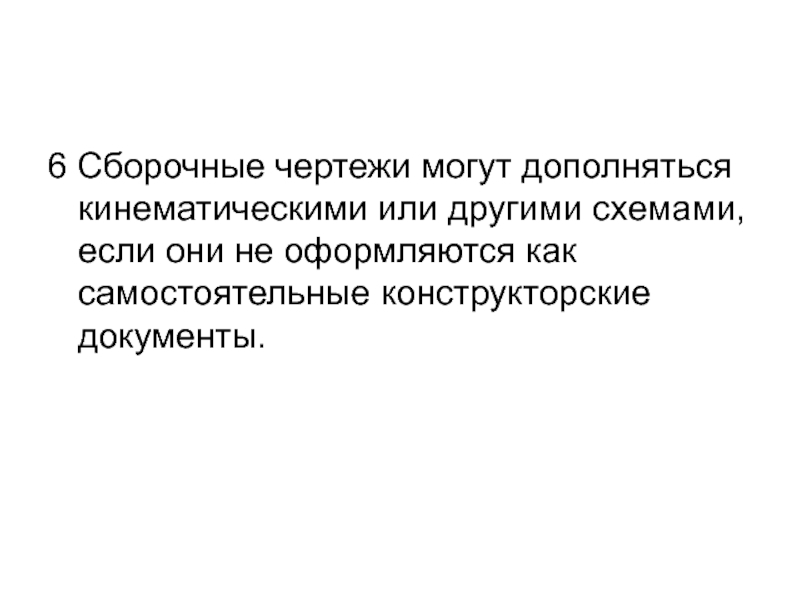

Слайд 256 Сборочные чертежи могут дополняться кинематическими или другими схемами, если
они не оформляются как самостоятельные конструкторские документы.

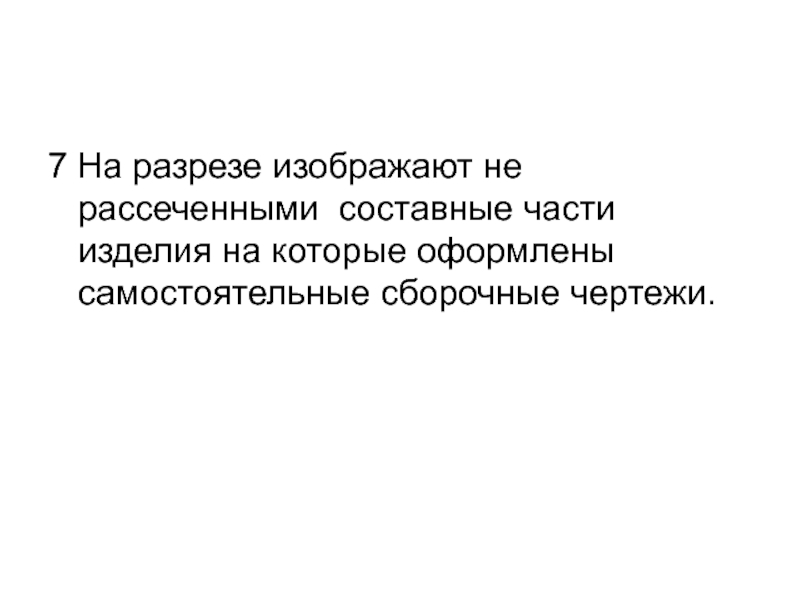

Слайд 267 На разрезе изображают не рассеченными составные части изделия на
которые оформлены самостоятельные сборочные чертежи.

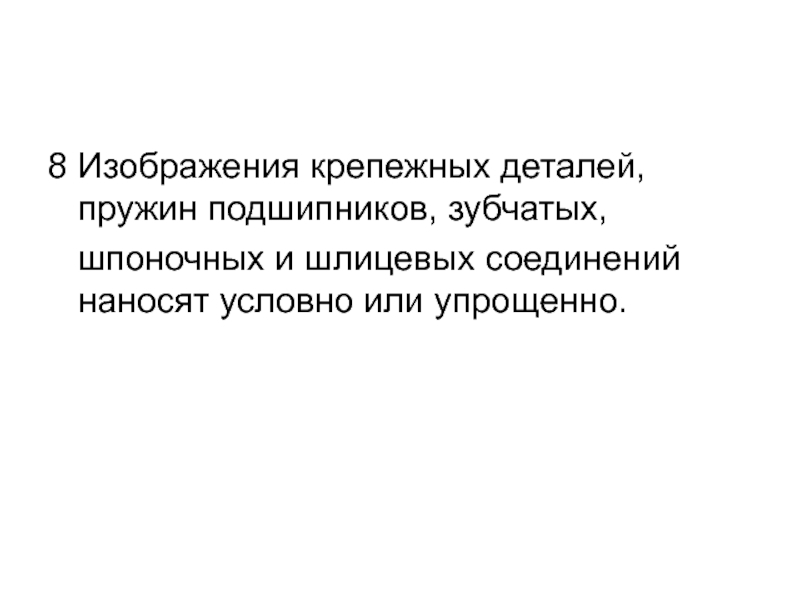

Слайд 278 Изображения крепежных деталей, пружин подшипников, зубчатых,
шпоночных и
шлицевых соединений наносят условно или упрощенно.

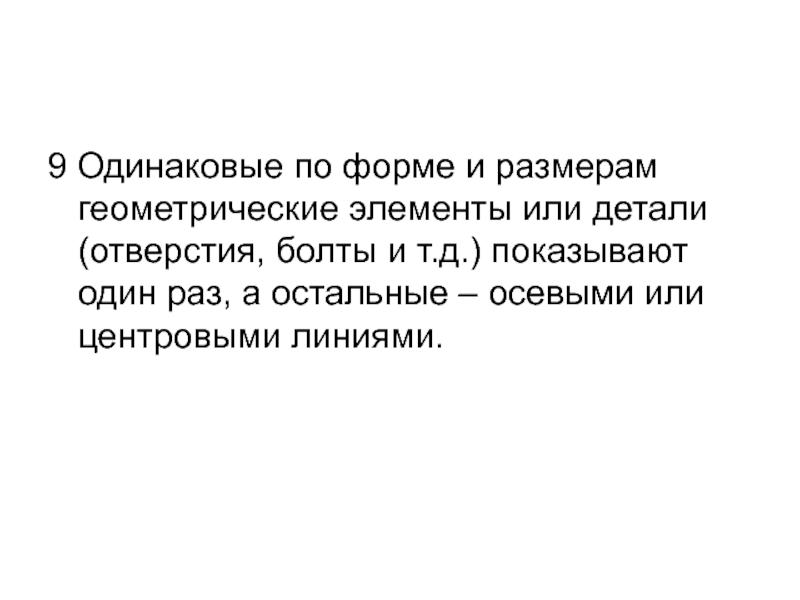

Слайд 289 Одинаковые по форме и размерам геометрические элементы или детали
(отверстия, болты и т.д.) показывают один раз, а остальные –
осевыми или центровыми линиями.

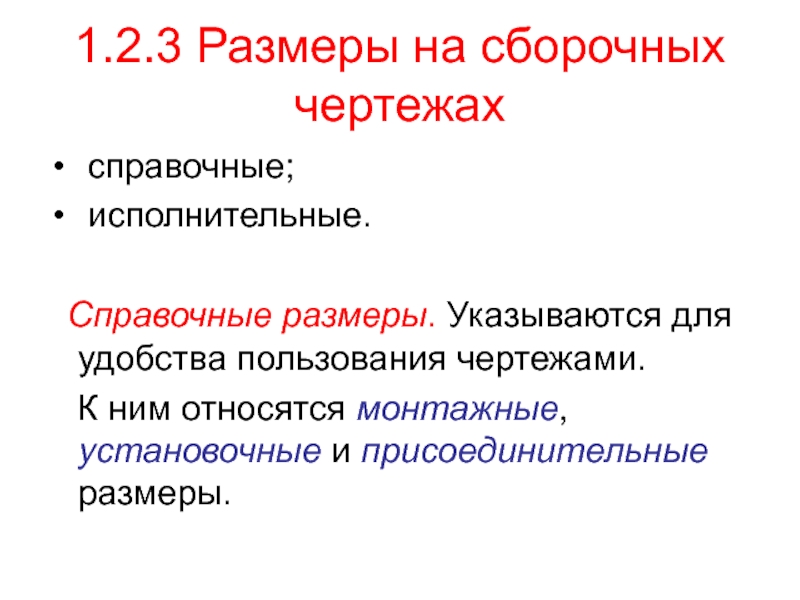

Слайд 291.2.3 Размеры на сборочных чертежах
справочные;
исполнительные.
Справочные размеры. Указываются
для удобства пользования чертежами.
К ним относятся монтажные,
установочные и присоединительные размеры.
Слайд 30 Монтажные размеры. Указывают взаимное расположение деталей в изделиях.
Например, величины зазоров, расстояния между осями валов и т.п.
Установочные и присоединительные размеры. Показывают положение сборочной единицы в изделии на месте монтажа.
Например, диаметры отверстий под крепежные болты и их расположение,
т.е. то, что определяется рабочими чертежами конкретных деталей.

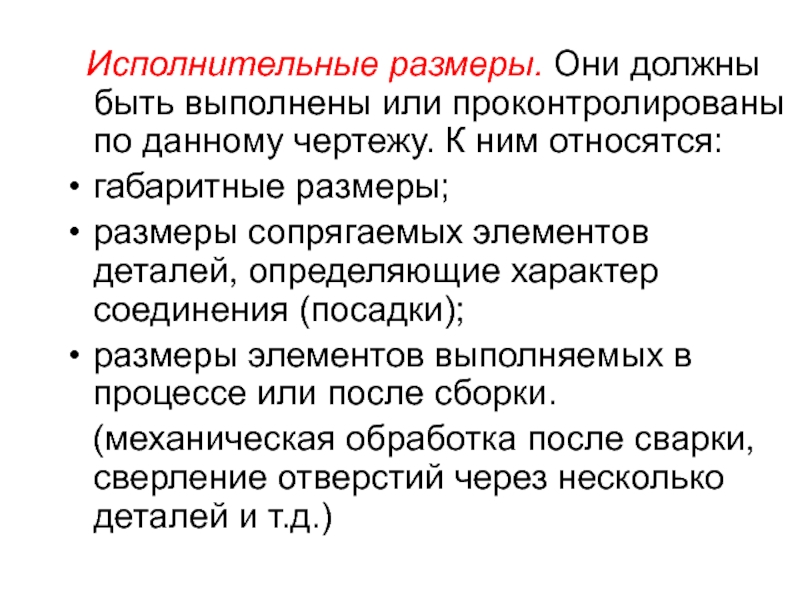

Слайд 31 Исполнительные размеры. Они должны быть выполнены или проконтролированы
по данному чертежу. К ним относятся:
габаритные размеры;
размеры сопрягаемых элементов деталей,
определяющие характер соединения (посадки);
размеры элементов выполняемых в процессе или после сборки.
(механическая обработка после сварки, сверление отверстий через несколько деталей и т.д.)
