Ламинарное движение
Содержание
Определим расход жидкости и среднюю скорость потока.На расстоянии r от центра выделим кольцевой элемент толщиной dr .
Слайды и текст этой презентации
Слайд 1Равномерное ламинарное движение жидкости в круглой трубе
Найдем распределение скоростей в
потоке
Слайд 2Определим расход жидкости и среднюю скорость потока.
На расстоянии r от
центра выделим кольцевой элемент толщиной dr .
Слайд 3В расчетах чаще используют диаметр
Потери напора по длине
Формула закона Жан
Луи Мари Пуазейля
Данная формула показывает всю сложность борьбы с сердечно-сосудистыми
заболеваниями. Уменьшение диаметра на 10% приводит к возрастанию перепада давления в 1,52 раза
Получим из закона Пуазейля коэффициент гидравлического трения

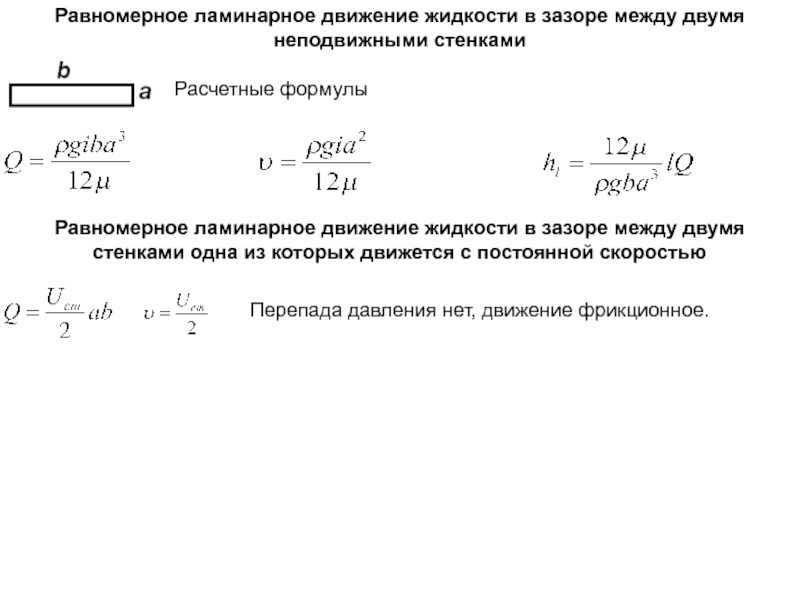

Слайд 4Равномерное ламинарное движение жидкости в зазоре между двумя неподвижными стенками
Расчетные формулы
Равномерное ламинарное движение жидкости в зазоре между двумя стенками
одна из которых движется с постоянной скоростьюПерепада давления нет, движение фрикционное.
Слайд 5Равномерное ламинарное движение жидкости в зазоре между двумя стенками одна
из которых движется с постоянной скоростью при перепаде давления
Равномерное ламинарное
движение жидкости через кольцевую концентрично расположенную щельПри эксцентрично расположенной щели и эксцентриситете =а расход увеличивается в 2.5 раза
