Лекция VІ. Селитебные территории. Системы объектов обслуживания и общественные презентация, доклад

Содержание

СТРУКТУРНО-ЛОГИЧЕСКАЯ СХЕМА ТЕМЫ

Слайды и текст этой презентации

Слайд 1Лекция VІ. Селитебные территории. Системы объектов обслуживания и общественные центры

Лекция VІ.  Селитебные территории. Системы объектов обслуживания и общественные центры

Слайд 2
СТРУКТУРНО-ЛОГИЧЕСКАЯ СХЕМА ТЕМЫ


ПЛАНИРОВОЧНАЯ ОРГАНИЗАЦИЯ СЕЛИТЕБНЫХ ТЕРРИТОРИЙ

СЕЛИТЕБНЫЕ ТЕРРИТОРИИ. СИСТЕМЫ ОБЪЕКТОВ ОБСЛУЖИВАНИЯ И ОБЩЕСТВЕННЫЕ ЦЕНТРЫ

ОРГАНИЗАЦИЯ ОБЩЕСТВЕННОГО ОБСЛУЖИВАНИЯ

ЖИЛОЙ КВАРТАЛ, ЖИЛОЙ РАЙОН, СЕЛИТЕБНЫЙ РАЙОН

СТРУКТУРА ЖИЛЫХ ОБРАЗОВАНИЙ РАЗНЫЕ СИСТЕМЫ ГОРОДСКОГО ДВИЖЕНИЯ

ЗАСТРОЙКА НОВЫХ ЖИЛЫХ РАЙОНОВ

РЕКОНСТРУКЦИЯ ЖИЛЫХ КВАРТАЛОВ

УЧРЕЖДЕНИЯ И ПРЕДПРИЯТИЯ ОБСЛУЖИВАНИЯ

УЧЕБНО-ВОСПИТА-ТЕЛЬНЫЕ УЧРЕЖДЕНИЯ

УЧРЕЖДЕНИЯ КУЛЬТУРЫ, ИСКУССТВА, КУЛЬТОВЫЕ СООРУЖЕНИЯ

АРХИТЕКТУРНО-ПРОСТРАН-СТВЕННАЯ КОМПОЗИЦИЯ ЗАСТРОЙКИ

ПРЕДПРИЯТИЯ ТОРГОВЛИ, ОБЩЕСТВЕННОГО ПИТАНИЯ И БЫТОВОГО ОБСЛУЖИВАНИЯ

ФОРМИРОВАНИЕ ОБЩЕГОРОДСКИХ ЦЕНТРОВ

ФОРМИРОВА-НИЕ УСАДЕБНОЙЇ ЗАСТРОЙКИ


ОРГАНИЗАЦИЯ ЗАСТРОЙКИ НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ

ДИФФЕРЕНЦИАЦИЯ ГОРОДСКИХ ЦЕНТРОВ, ФОРМИРОВАНИЕ РАЙОННЫХ И МЕСТНЫХ ЦЕНТРОВ ОБСЛУЖИВАНИЯ

УЧРЕЖДЕНИЯ ОХРОНЫ ЗДОРОВЬЯ, СОЦИАЛЬНОГО ОБЕСПЕЧЕНИЯ, СПОРТИВНЫЕ, ФИЗКУЛЬТУРНО-ОЗДОРОВИТЕЛЬНЫЕ И МАССОВОГО ОТДЫХА И ТУРИЗМА

СТРУКТУРНО-ЛОГИЧЕСКАЯ СХЕМА ТЕМЫ

Слайд 3

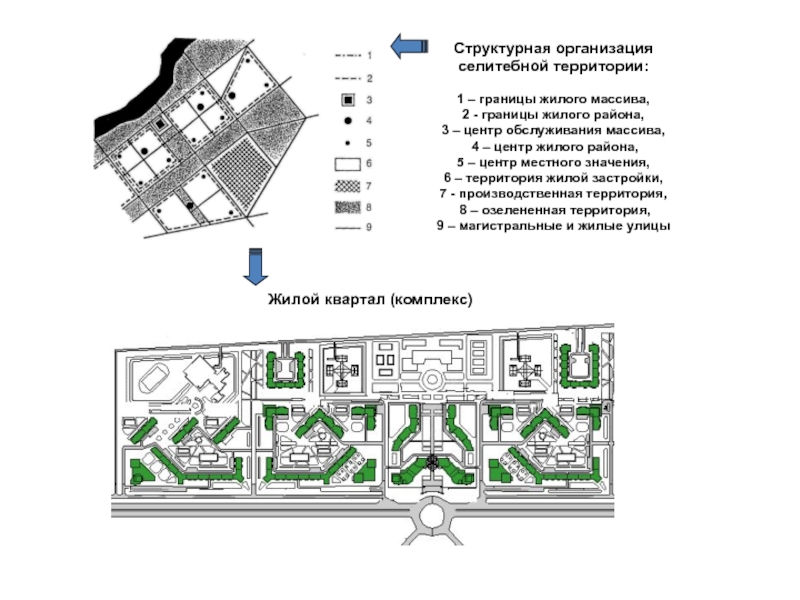

Жилой квартал (комплекс)
Структурная организация селитебной территории:

1 – границы жилого

массива,
2 - границы жилого района,
3 – центр обслуживания массива,

4 – центр жилого района,
5 – центр местного значения,
6 – территория жилой застройки, 7 - производственная территория,
8 – озелененная территория,
9 – магистральные и жилые улицы

Жилой квартал (комплекс) Структурная организация селитебной территории:1 – границы жилого массива, 2 - границы жилого района,3

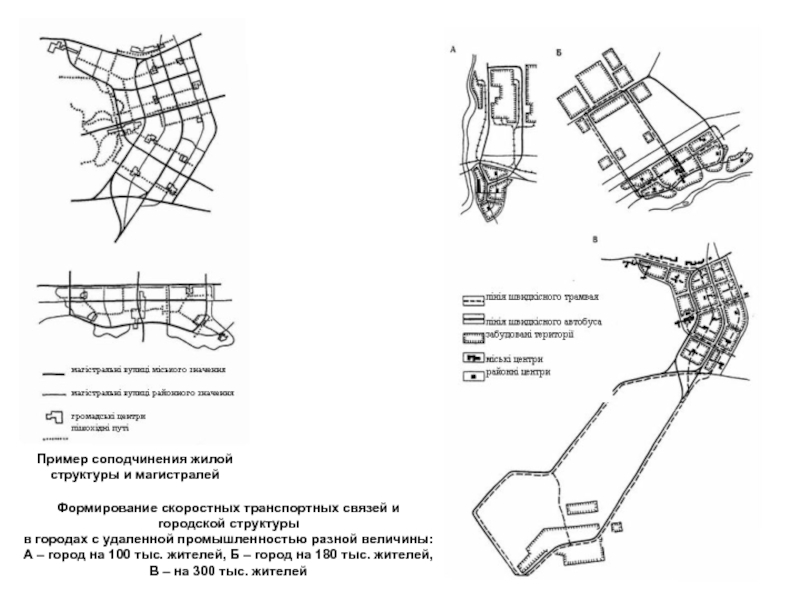

Слайд 4Пример соподчинения жилой структуры и магистралей
Формирование скоростных транспортных связей и

городской структуры
в городах с удаленной промышленностью разной величины:
А –

город на 100 тыс. жителей, Б – город на 180 тыс. жителей, В – на 300 тыс. жителей
Пример соподчинения жилой структуры и магистралейФормирование скоростных транспортных связей и городской структуры в городах с удаленной промышленностью

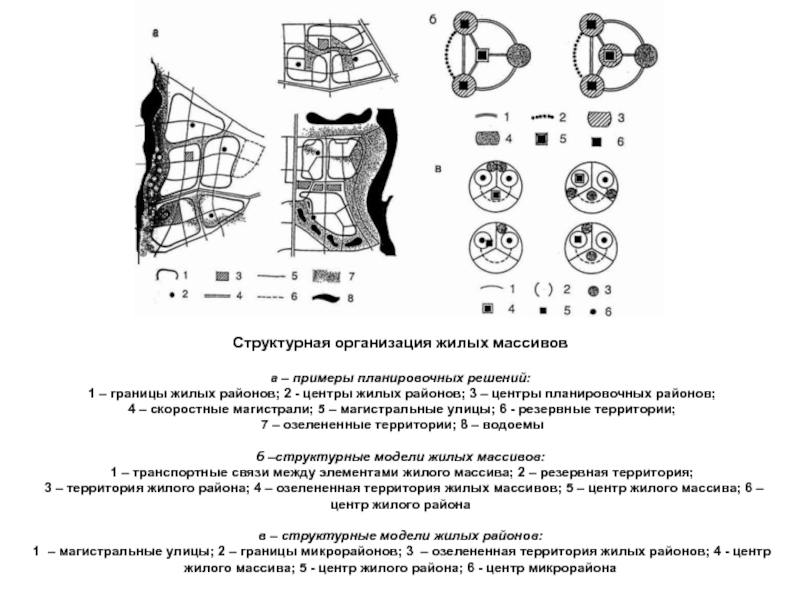

Слайд 5Структурная организация жилых массивов

а – примеры планировочных решений:
1 –

границы жилых районов; 2 - центры жилых районов; 3 –

центры планировочных районов;
4 – скоростные магистрали; 5 – магистральные улицы; 6 - резервные территории;
7 – озелененные территории; 8 – водоемы

б –структурные модели жилых массивов:
1 – транспортные связи между элементами жилого массива; 2 – резервная территория;
3 – территория жилого района; 4 – озелененная территория жилых массивов; 5 – центр жилого массива; 6 – центр жилого района

в – структурные модели жилых районов:
1 – магистральные улицы; 2 – границы микрорайонов; 3 – озелененная территория жилых районов; 4 - центр жилого массива; 5 - центр жилого района; 6 - центр микрорайона
Структурная организация жилых массивова – примеры планировочных решений: 1 – границы жилых районов; 2 - центры жилых

Слайд 6Архитектурно-пространственная композиция современного микрорайона: А – на участке, свободном от

застройки; Б – на участке комплексной реконструкции жилой территории

Архитектурно-пространственная композиция современного микрорайона:  А – на участке, свободном от застройки;  Б – на участке

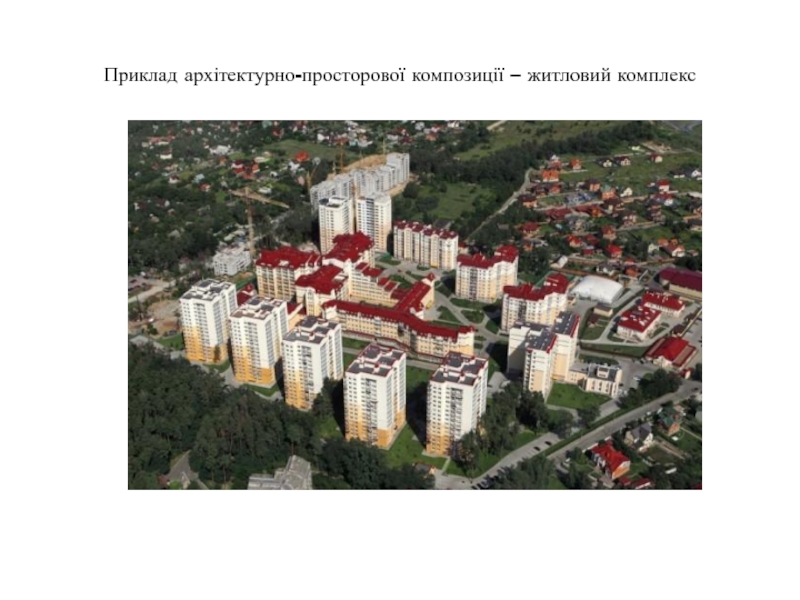

Слайд 7Приклад архітектурно-просторової композиції – житловий комплекс

Приклад архітектурно-просторової композиції – житловий комплекс

Слайд 8Планировочная организация жилого района с полным комплексом обслуживания
1 – общественный

центр, 2 – школа,
3 – детский сад, 4 –новая

усадебная застройка, 5 - многоэтажная застройка, 6 – существующая усадебная застройка

Структурные элементы усадебной застройки:
А - жилой квартал,
Б - группа домов

А

Б

Планировочная организация жилого района с полным комплексом обслуживания1 – общественный центр, 2 – школа, 3 – детский

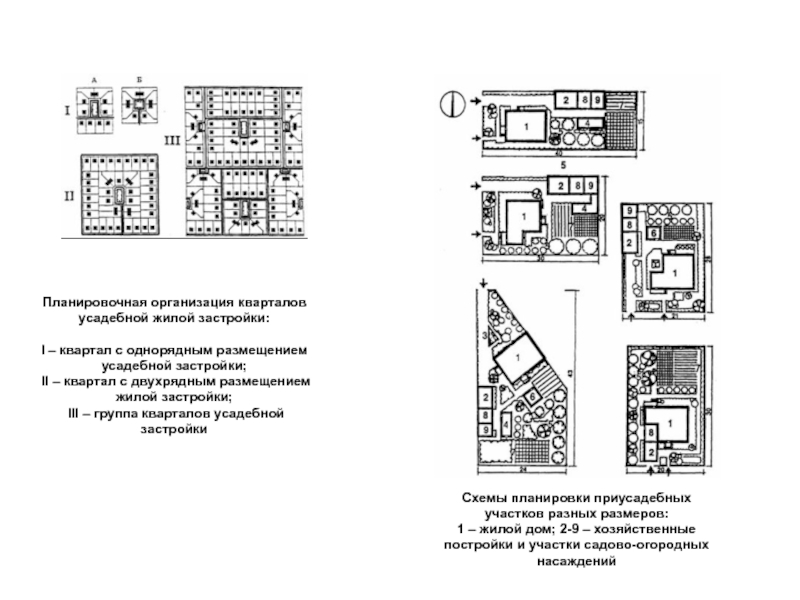

Слайд 9Планировочная организация кварталов усадебной жилой застройки:

I – квартал с однорядным

размещением усадебной застройки;
II – квартал с двухрядным размещением жилой

застройки;
III – группа кварталов усадебной застройки

Схемы планировки приусадебных участков разных размеров:
1 – жилой дом; 2-9 – хозяйственные постройки и участки садово-огородных насаждений

Планировочная организация кварталов усадебной жилой застройки:I – квартал с однорядным размещением усадебной застройки; II – квартал с

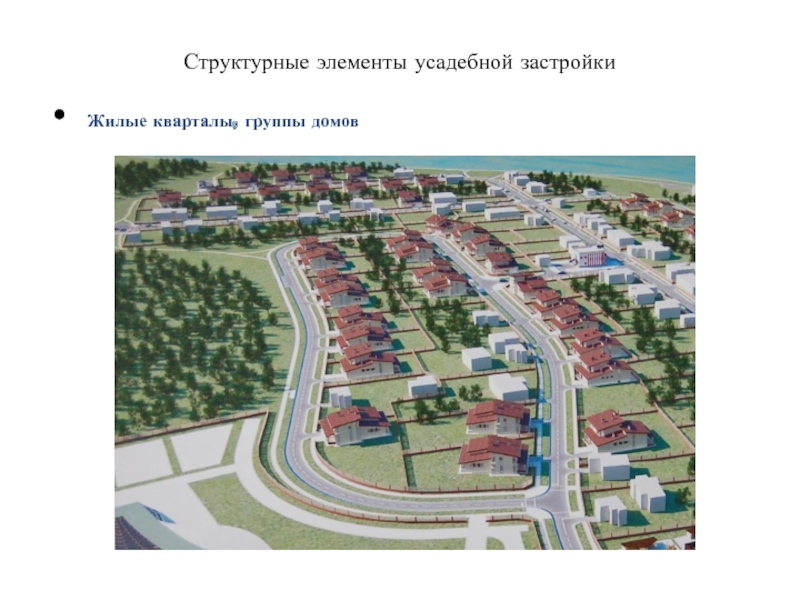

Слайд 10Структурные элементы усадебной застройки
Жилые кварталы, группы домов

Структурные элементы усадебной застройки   Жилые кварталы, группы домов

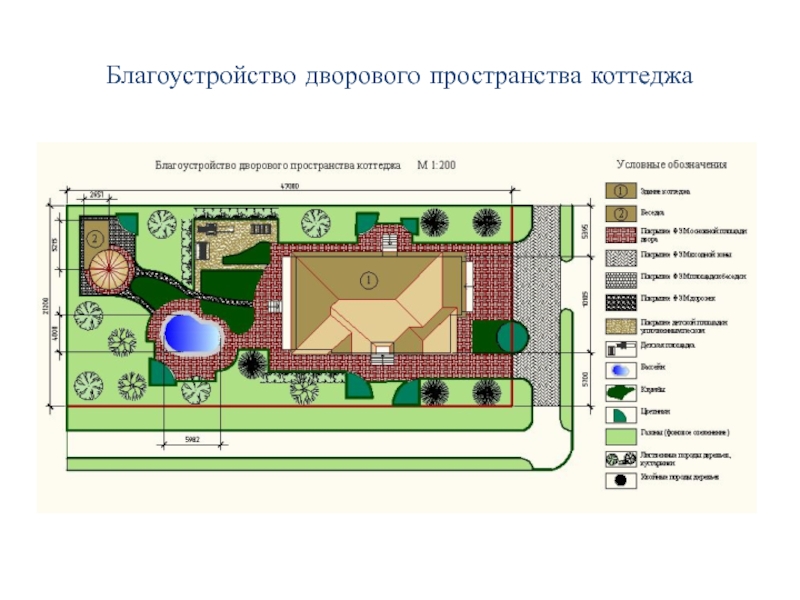

Слайд 11Благоустройство дворового пространства коттеджа

Благоустройство дворового пространства коттеджа

Слайд 12Структура сферы общественного обслуживания

I, II ,III, IV, V –

основные категории сферы обслуживания; 1 – управление, 2 – общественная

жизнь, 3 – деловая жизнь, 4 – образование,
5 – просвещение, 6 – культурная жизнь,
7 – торговля, 8 – общественное питание,
9 – бытовое обслуживание, 10 – медицина,
11 – физкультура и спорт, 12 – отдых, 13 - досуг
Структура сферы общественного обслуживания I, II ,III, IV, V – основные категории сферы обслуживания; 1 – управление,

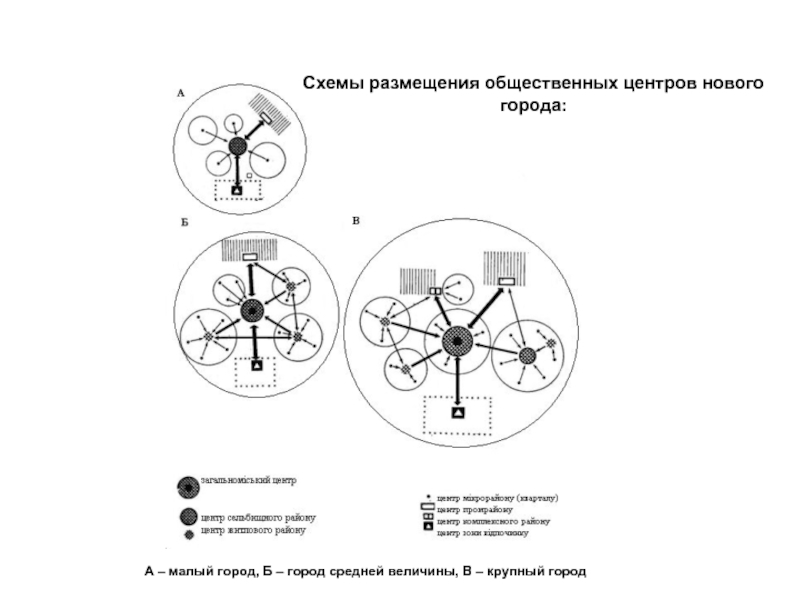

Слайд 13 Схемы размещения общественных центров нового города:
А – малый город, Б

– город средней величины, В – крупный город

Схемы размещения общественных центров нового города: А – малый город, Б – город средней

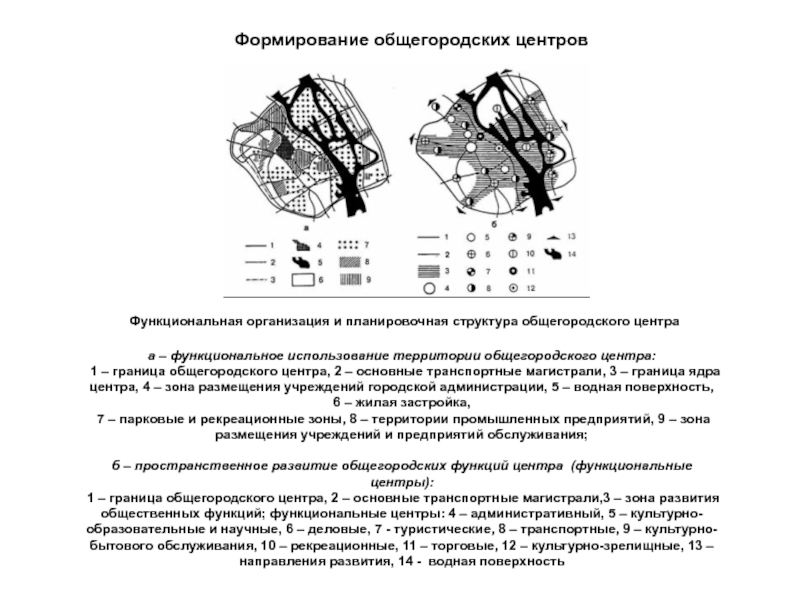

Слайд 14Формирование общегородских центров
Функциональная организация и планировочная структура общегородского центра

а

– функциональное использование территории общегородского центра:
1 – граница общегородского

центра, 2 – основные транспортные магистрали, 3 – граница ядра центра, 4 – зона размещения учреждений городской администрации, 5 – водная поверхность,
6 – жилая застройка,
7 – парковые и рекреационные зоны, 8 – территории промышленных предприятий, 9 – зона размещения учреждений и предприятий обслуживания;

б – пространственное развитие общегородских функций центра (функциональные центры):
1 – граница общегородского центра, 2 – основные транспортные магистрали,3 – зона развития общественных функций; функциональные центры: 4 – административный, 5 – культурно-образовательные и научные, 6 – деловые, 7 - туристические, 8 – транспортные, 9 – культурно-бытового обслуживания, 10 – рекреационные, 11 – торговые, 12 – культурно-зрелищные, 13 – направления развития, 14 - водная поверхность
Формирование общегородских центров Функциональная организация и планировочная структура общегородского центраа – функциональное использование территории общегородского центра: 1

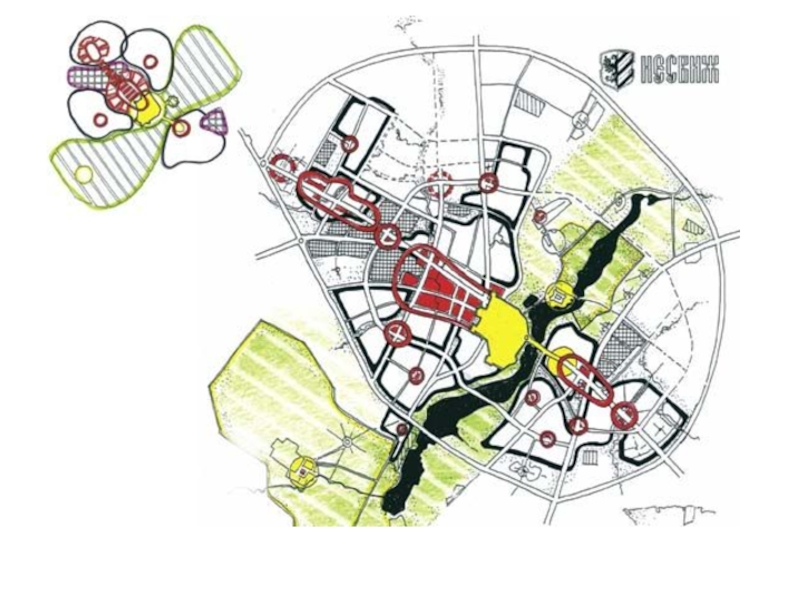

Слайд 15Дифференциация городских центров, формирование районных и более мелких центров обслуживания

Дифференциация городских центров, формирование районных и более мелких центров обслуживания

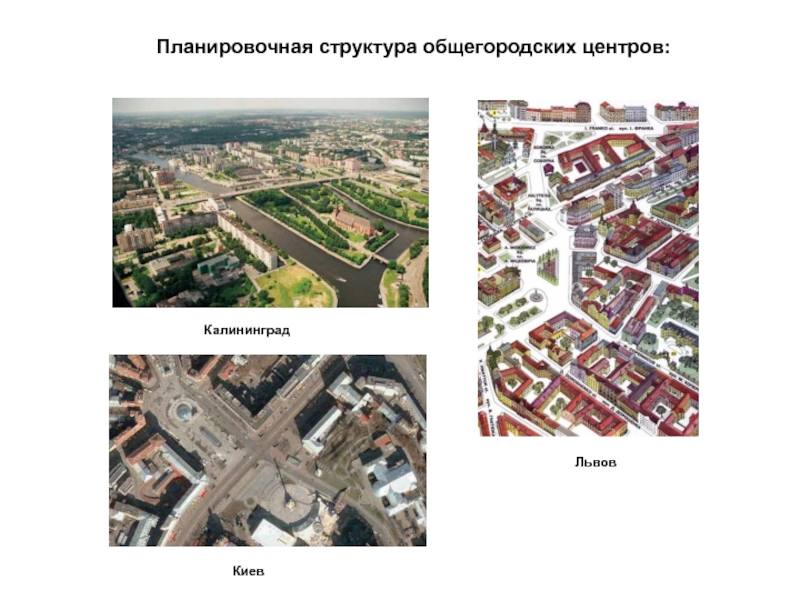

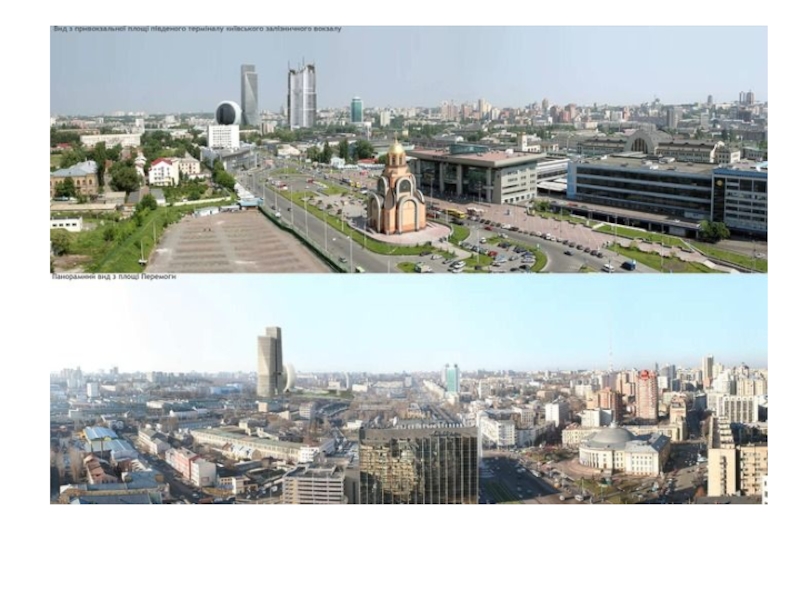

Слайд 16Планировочная структура общегородских центров:
Калининград
Львов
Киев

Планировочная структура общегородских центров: Калининград ЛьвовКиев

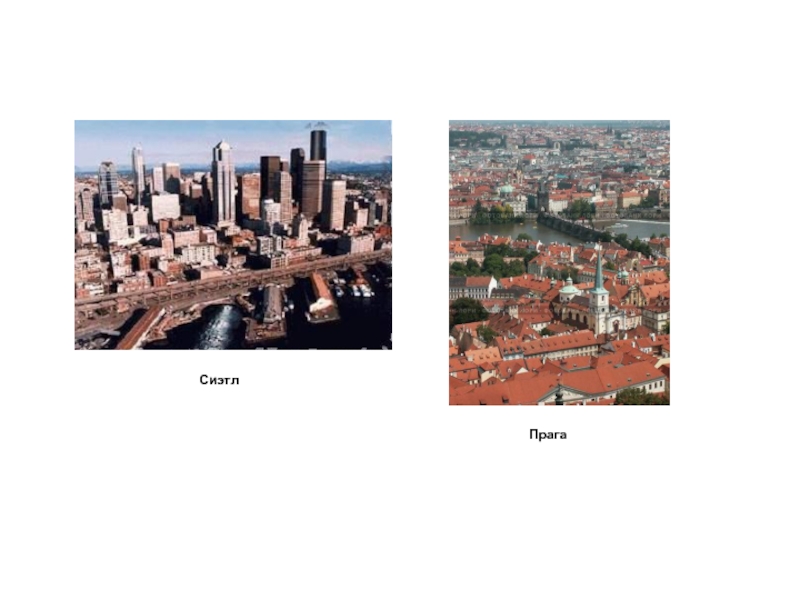

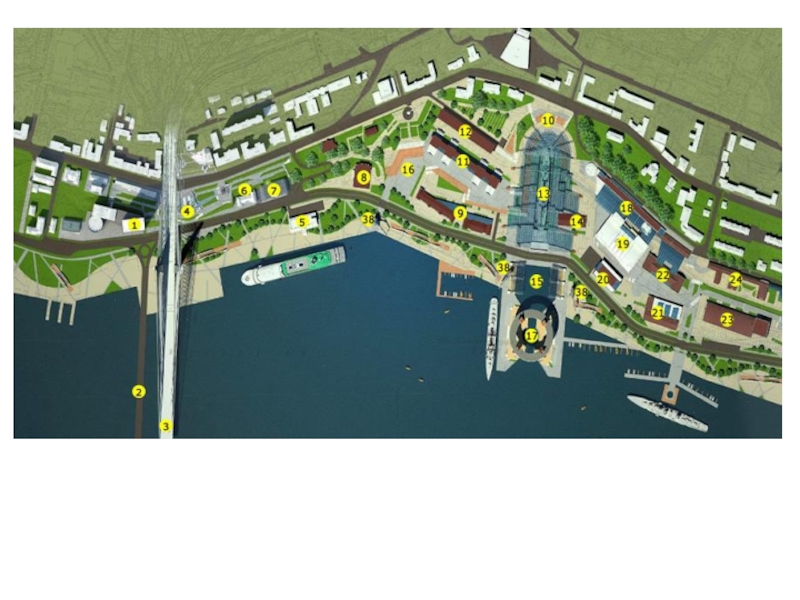

Слайд 17Сиэтл
Прага

Сиэтл Прага

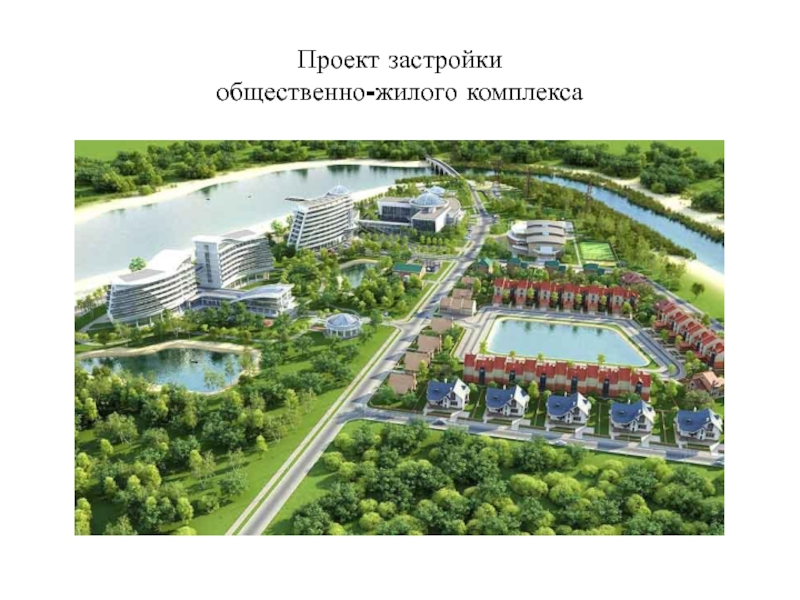

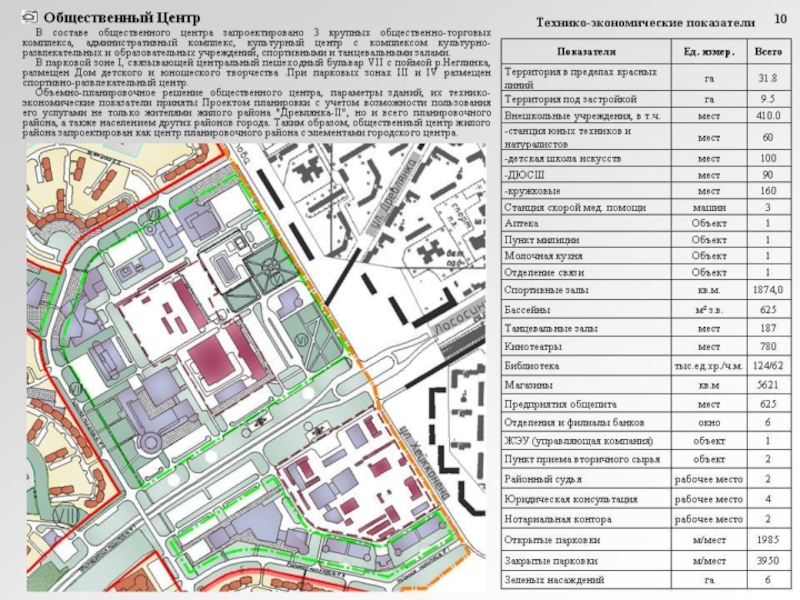

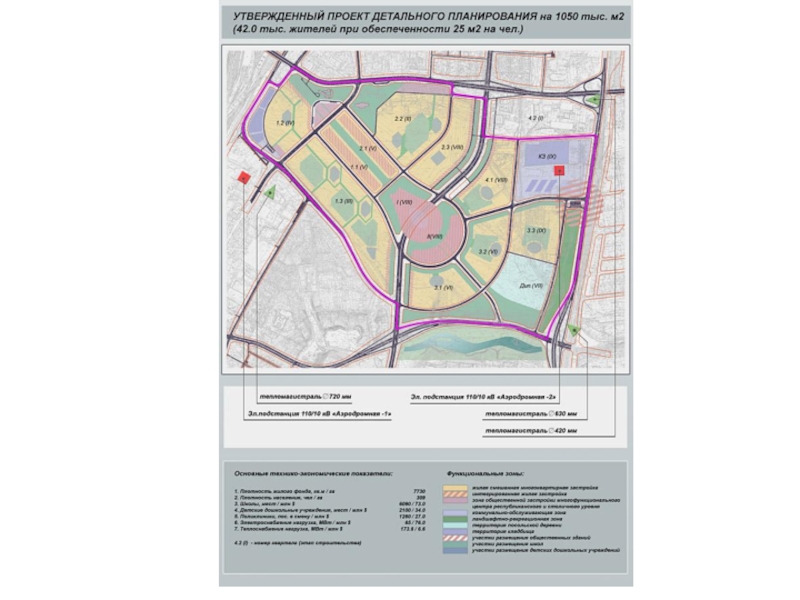

Слайд 19Проект застройки общественно-жилого комплекса

Проект застройки  общественно-жилого комплекса
