Применение материалов в кабельных изделиях
Содержание
- 1. Применение материалов в кабельных изделиях
- 2. Провода воздушных ЛЭП до 750 кВ.Кабельные изделия электроэнергетического назначения:ЛЭП Чебоксарской ГЭСТрансформатор 13,8 / 500 кВ
- 3. Неизолированные провода марок А, АС:10 — 630
- 4. Провода воздушных ЛЭП 0,66 — 35
- 5. Самонесущие изолированные провода (СИП):2.1 Марка СИП-1 с

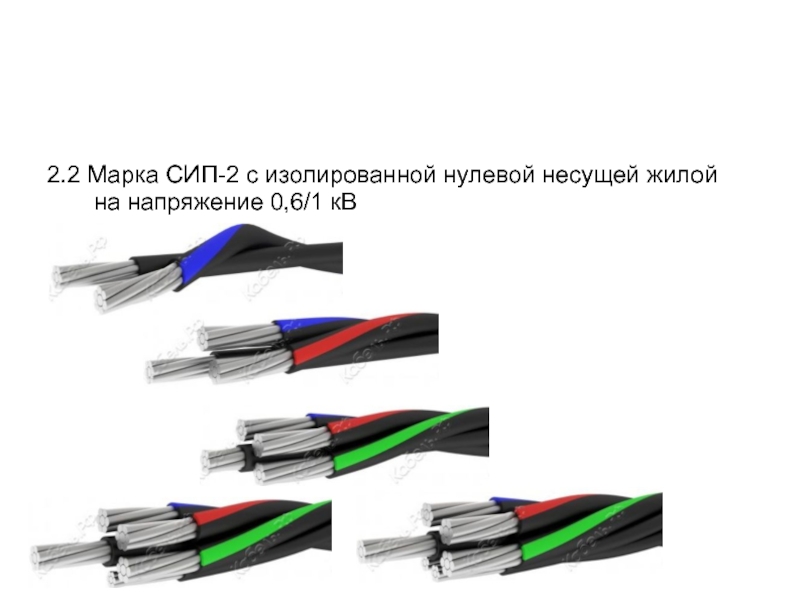

- 6. 2.2 Марка СИП-2 с изолированной нулевой несущей жилой на напряжение 0,6/1 кВ
- 7. 2.3 Марка СИП-3 с защитной изоляцией на
- 8. 2.4 Марка СИП-4 (и СИП-5) без нулевой несущей жилы на напряжение 0,6/1 кВ
- 9. Силовые кабели на напряжение 0,66 — 500 кВ
- 10. ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией
- 11. например, ПвБШп-Т 5х240мс (N, PE) - 1:-

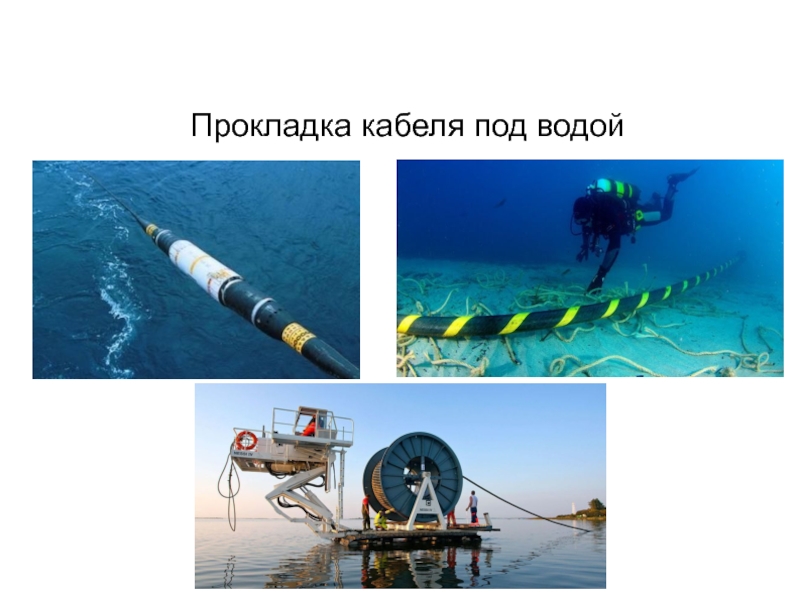

- 12. Прокладка кабеля под водой
- 13. например, ППГнг(А)-HF 4х6ок (PE) - 0,66:- показатели
- 14. ГОСТ Р 55025-2012 Кабели силовые с пластмассовой
- 15. ГОСТ 18410-73 Кабели силовые с пропитанной бумажной
- 16. Высоковольтные силовые кабели завода «ТАТКАБЕЛЬ»3.2. Силовые кабели на напряжение 110 — 330 кВ
- 17. а) F ≤ 500 мм2; б)
- 18. Газо- и маслонапоненные высокого давленияДавление 1,5 МПаТемпература от -20 до +75
- 19. Слайд 19

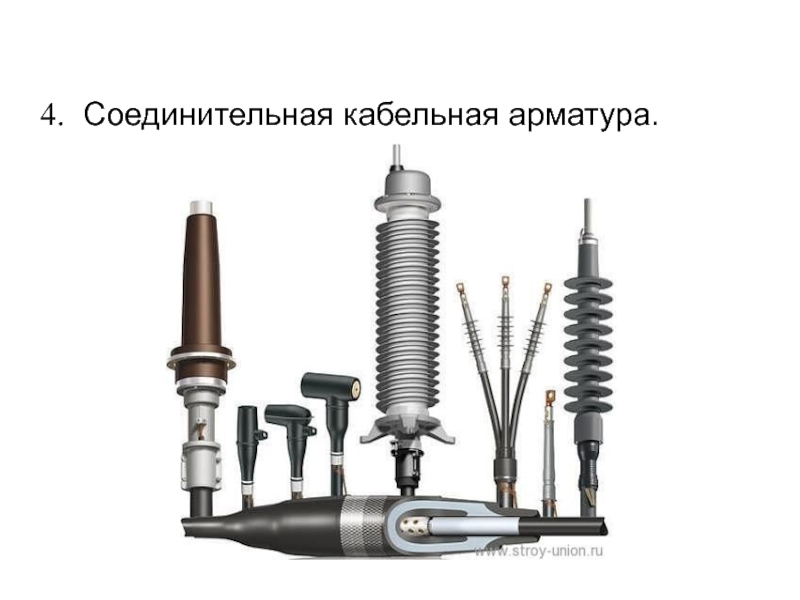

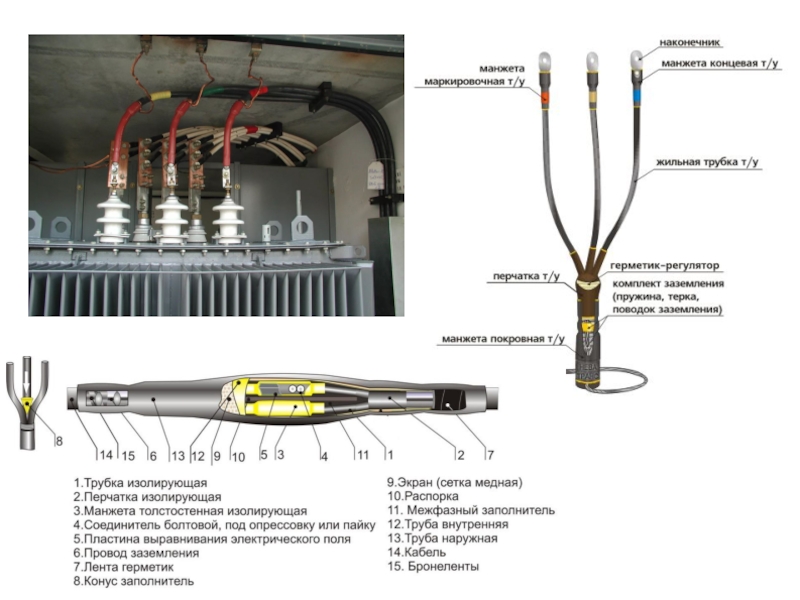

- 20. Соединительная кабельная арматура.
- 21. Слайд 21

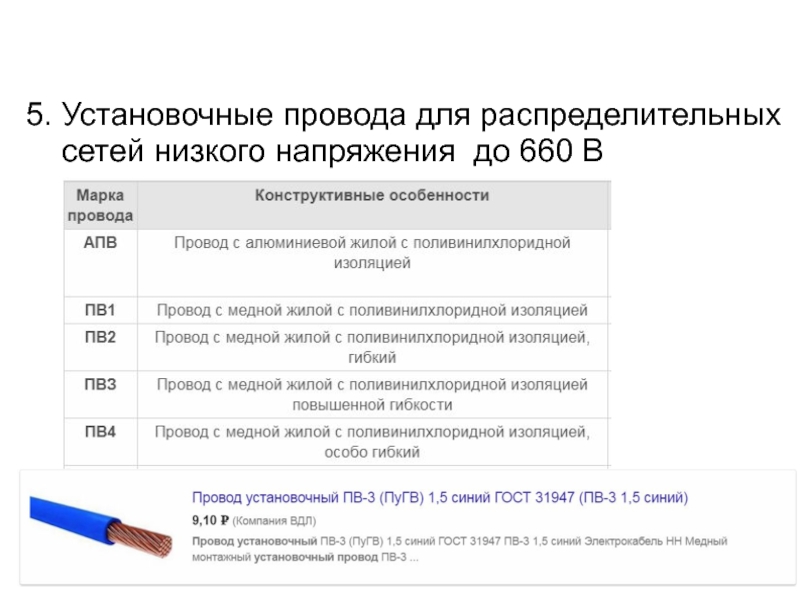

- 22. 5. Установочные провода для распределительных сетей низкого напряжения до 660 В
- 23. Правила устройства: ПУЭ7 глава 2.1
- 24. ПВА1 – токопроводящая жила медная круглая многопроволочная;2
- 25. ПВАМТ – до +125 °С (ПВХ ИТ-125)
- 26. КВВА, КВУА (для систем ABS) Комбинированный:1 –
- 27. ПГВАД, ПГВАДу (гибкий (Г) с двумя (Д) параллельно уложенными жилами)ПГВАД до +70 °СПГВАДу до +105 °С
- 28. Слайд 28
- 29. Кабельные изделия для передачиинформации:λ = c / f

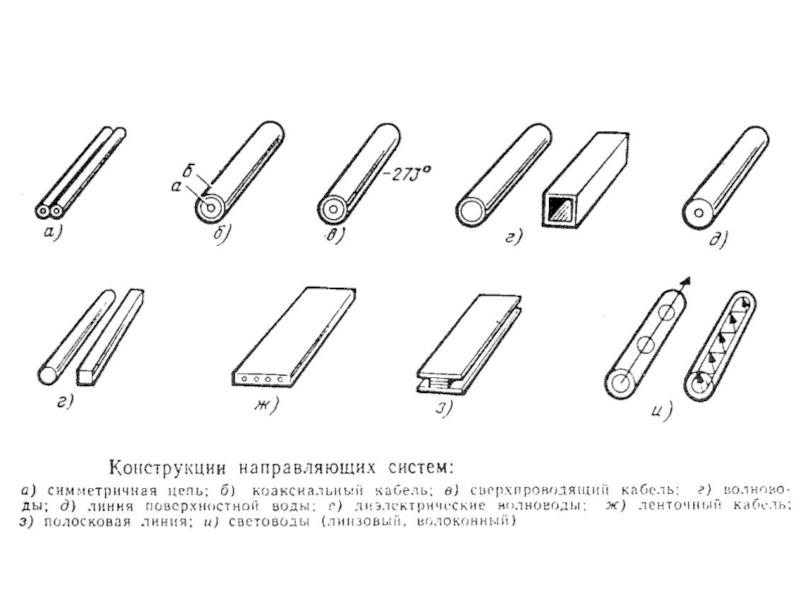

- 30. Слайд 30
- 31. Слайд 31
- 32. Воздушные линии связи (1 — 100 кГц)

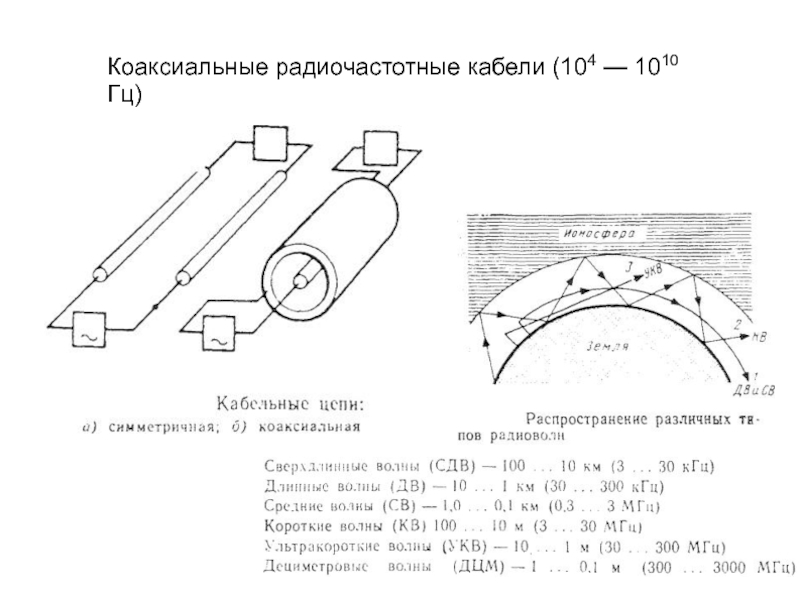

- 33. Коаксиальные радиочастотные кабели (104 — 1010 Гц)
- 34. Радиочастотные кабелителевидение;системы видеонаблюдения;соединения радиотехнических устройствВажные параметры:затухание / дальность передачи сигнала;защищённость сигналаГОСТ 11326.0-78
- 35. РК … нг(А)HF 1 Внутренний
- 36. Марки радиочастотных кабелей РК повышенной теплостойкости Например: РК 50-4-22М; РК 75-4-21МИзоляция: Фторопласт-4
- 37. Марки радиочастотных кабелей КВОС (комбинированный для систем
- 38. Электромагнитное поле коаксиальныхи симметричных цепей
- 39. Симметричные провода и кабели (twisted pair)Типы симметричных
- 40. экранированная витая пара (STP, S/UTP — Shielded

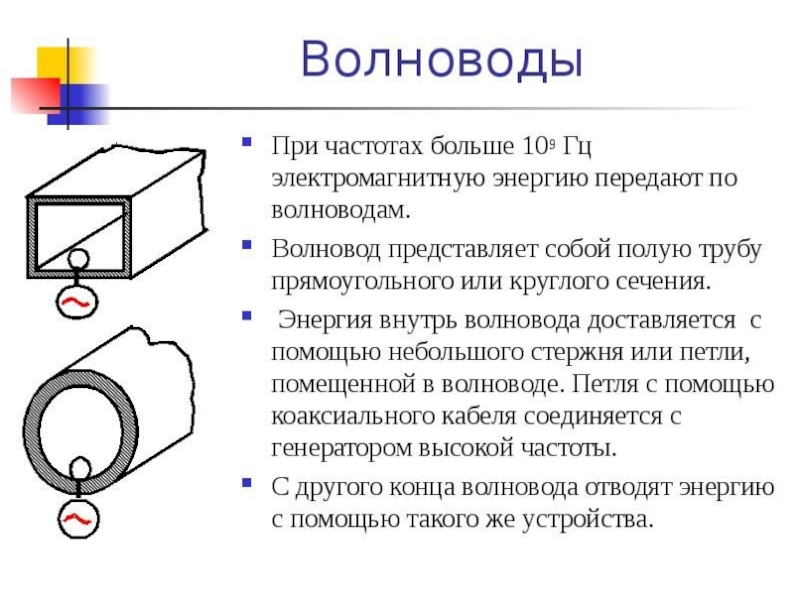

- 41. Слайд 41

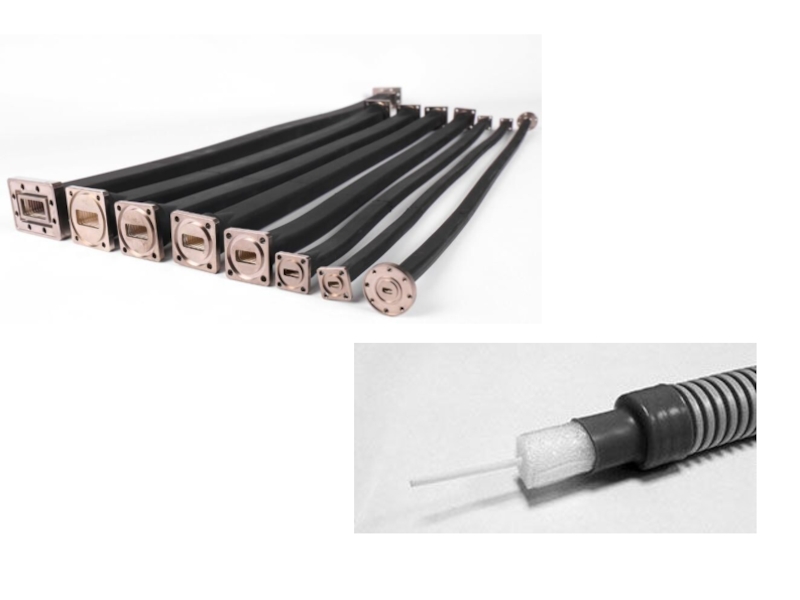

- 42. Слайд 42

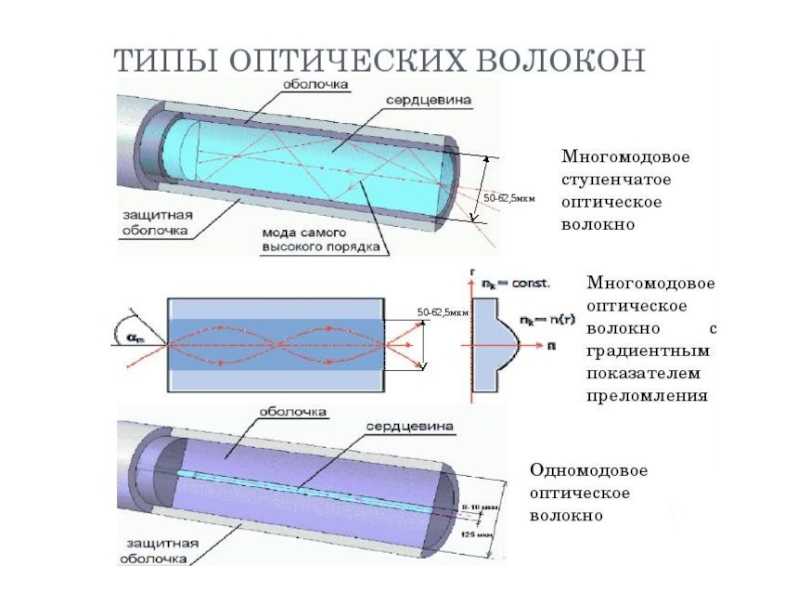

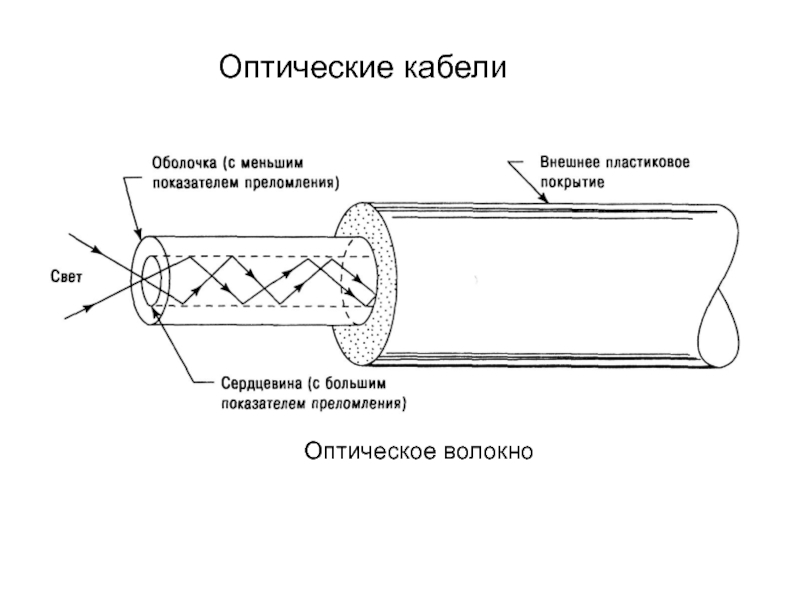

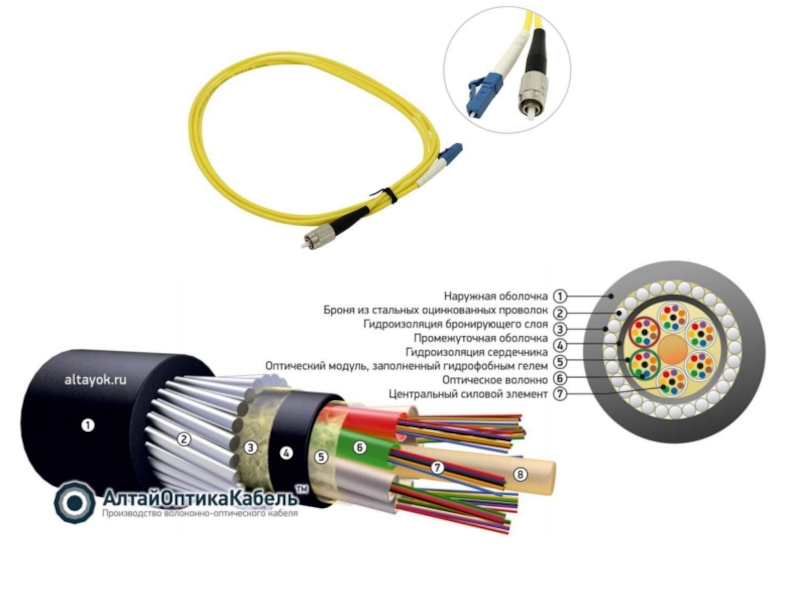

- 43. Оптические кабелиОптическое волокно
- 44. Слайд 44
- 45. Слайд 45
- 46. Скачать презентанцию
Провода воздушных ЛЭП до 750 кВ.Кабельные изделия электроэнергетического назначения:ЛЭП Чебоксарской ГЭСТрансформатор 13,8 / 500 кВ
Слайды и текст этой презентации
Слайд 2 Провода воздушных ЛЭП до 750 кВ.
Кабельные изделия электроэнергетического назначения:
ЛЭП
Чебоксарской ГЭС

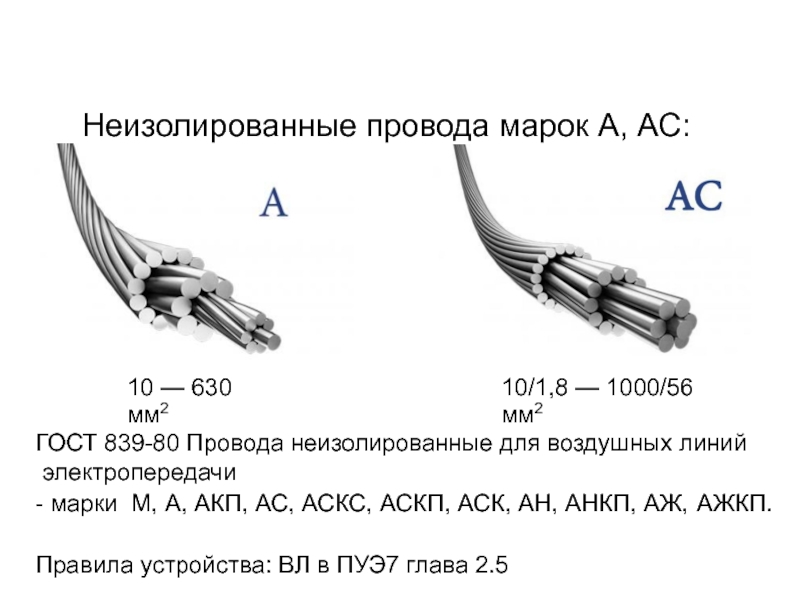

Слайд 3Неизолированные провода марок А, АС:
10 — 630 мм2
10/1,8 — 1000/56
мм2
ГОСТ 839-80 Провода неизолированные для воздушных линий
электропередачи
- марки М,
А, АКП, АС, АСКС, АСКП, АСК, АН, АНКП, АЖ, АЖКП.Правила устройства: ВЛ в ПУЭ7 глава 2.5

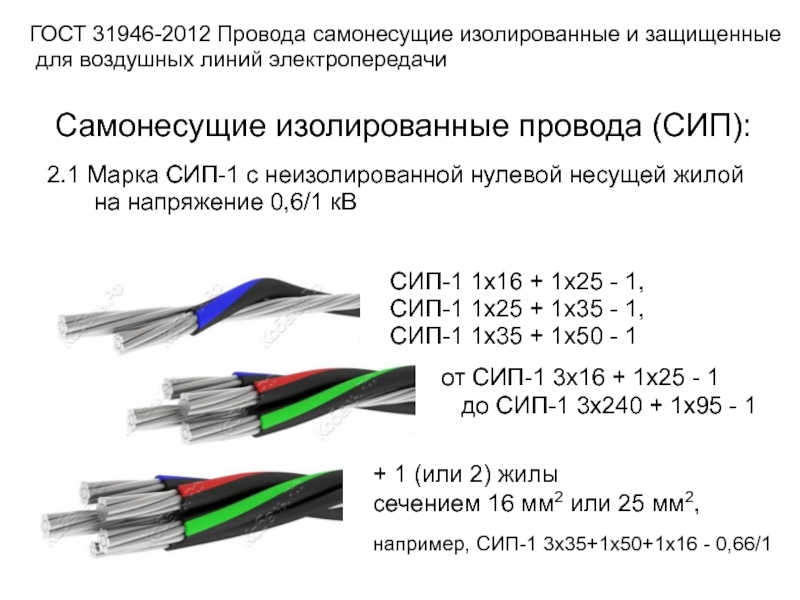

Слайд 5Самонесущие изолированные провода (СИП):
2.1 Марка СИП-1 с неизолированной нулевой несущей
жилой
на напряжение 0,6/1 кВ
ГОСТ 31946-2012 Провода
самонесущие изолированные и защищенныедля воздушных линий электропередачи
СИП-1 1х16 + 1х25 - 1,
СИП-1 1х25 + 1х35 - 1,
СИП-1 1х35 + 1х50 - 1
от СИП-1 3х16 + 1х25 - 1
до СИП-1 3х240 + 1х95 - 1
+ 1 (или 2) жилы
сечением 16 мм2 или 25 мм2,
например, СИП-1 3х35+1х50+1х16 - 0,66/1
Слайд 72.3 Марка СИП-3 с защитной изоляцией на напряжение
20 кВ (6, 10, 15, 20 кВ) и
35 кВот СИП-3 1х16 - 20
до СИП-3 1х240 - 35
ПУЭ7 рекомендует на ВЛ < 35 кВ, как правило, применять СИП.

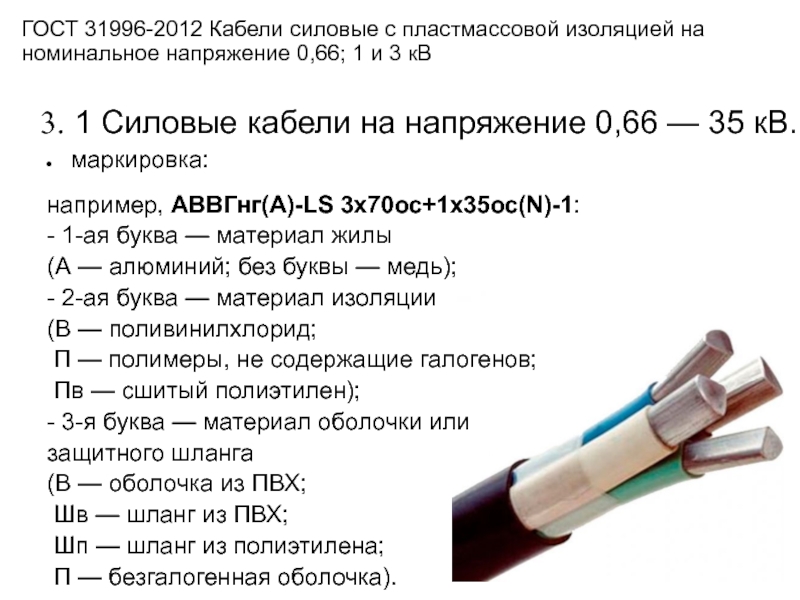

Слайд 10ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на
номинальное напряжение
0,66; 1 и 3 кВ
1 Силовые кабели на напряжение 0,66
— 35 кВ. маркировка:
например, АВВГнг(А)-LS 3х70ос+1х35ос(N)-1:
- 1-ая буква — материал жилы
(А — алюминий; без буквы — медь);
- 2-ая буква — материал изоляции
(В — поливинилхлорид;
П — полимеры, не содержащие галогенов;
Пв — сшитый полиэтилен);
- 3-я буква — материал оболочки или
защитного шланга
(В — оболочка из ПВХ;
Шв — шланг из ПВХ;
Шп — шланг из полиэтилена;
П — безгалогенная оболочка).

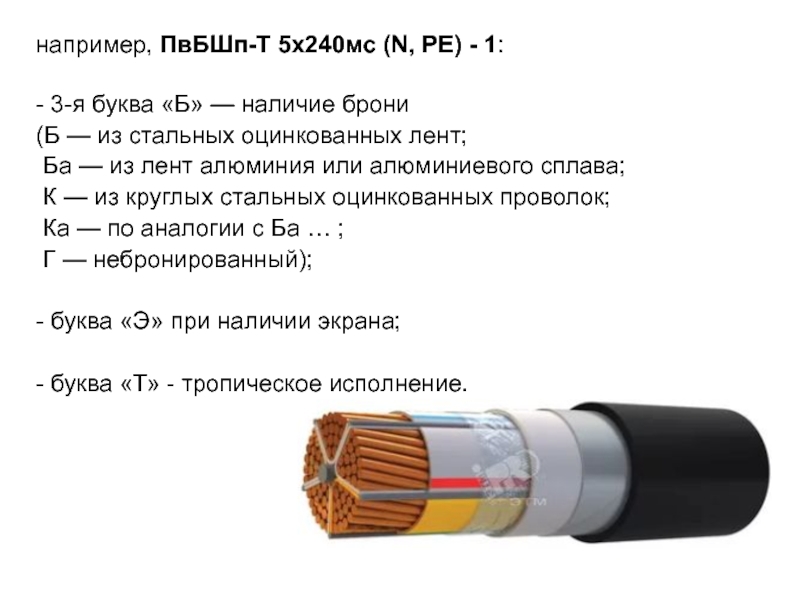

Слайд 11например, ПвБШп-Т 5х240мс (N, PE) - 1:
- 3-я буква «Б»
— наличие брони
(Б — из стальных оцинкованных лент;
Ба —
из лент алюминия или алюминиевого сплава;К — из круглых стальных оцинкованных проволок;
Ка — по аналогии с Ба … ;
Г — небронированный);
- буква «Э» при наличии экрана;
- буква «Т» - тропическое исполнение.
Слайд 13например, ППГнг(А)-HF 4х6ок (PE) - 0,66:
- показатели пожарной опасности
(нг —
не распространяющие горение при групповой прокладке;
нг(А) - … по
категории испытаний А;нг-LS — то же + с пониженным дымо- и газовыделением
(Less Smoke);
нг-HF — не выделяющие галогенов при горении (Halogen Free);
нг-FRLS — огнестойкие (Flame Retardant) …;
нг-FRHF — аналогично … .

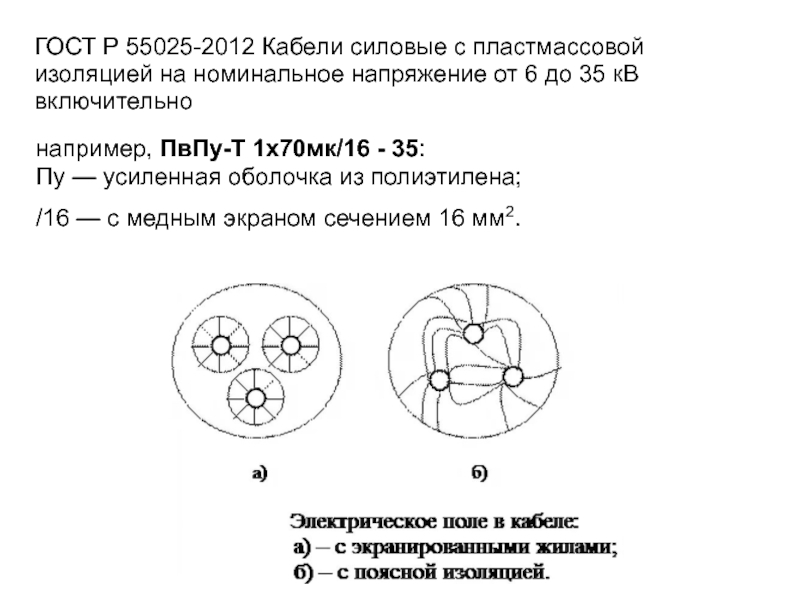

Слайд 14ГОСТ Р 55025-2012 Кабели силовые с пластмассовой изоляцией на номинальное
напряжение от 6 до 35 кВ включительно
например, ПвПу-Т 1х70мк/16 -
35:Пу — усиленная оболочка из полиэтилена;
/16 — с медным экраном сечением 16 мм2.

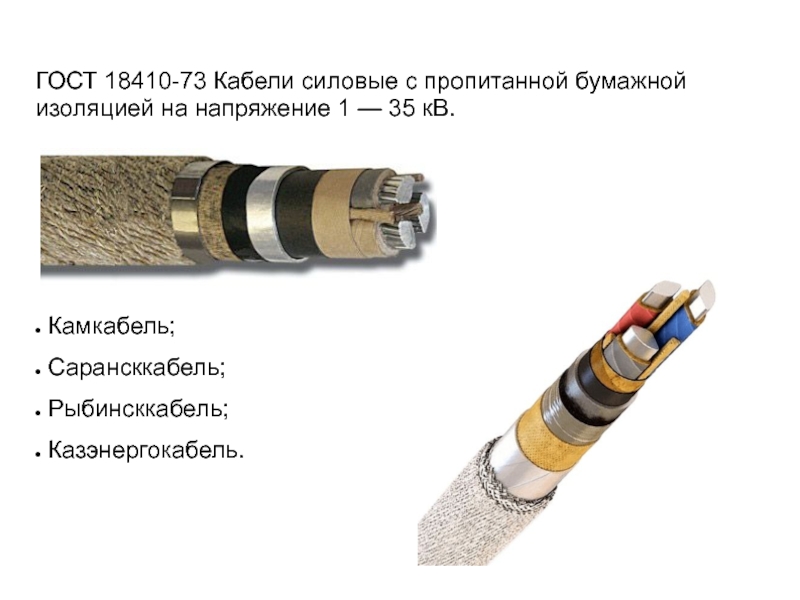

Слайд 15ГОСТ 18410-73 Кабели силовые с пропитанной бумажной изоляцией на напряжение
1 — 35 кВ.
Камкабель;
Сарансккабель;
Рыбинсккабель;
Казэнергокабель.
Слайд 16Высоковольтные силовые кабели завода «ТАТКАБЕЛЬ»
3.2. Силовые кабели на напряжение 110
— 330 кВ
Слайд 17а) F ≤ 500 мм2; б) F ≥ 625
мм2
Газо- и маслонапоненные низкого давления
Давление
0,02 – 0,5 МПа (масло)
0,7 –
3 МПа (газ)
Температура
от -20 до +85
Слайд 24ПВА
1 – токопроводящая жила медная круглая многопроволочная;
2 – изоляция из
ПВХ пластиката
от -40 °С до +105 °С
Изоляция проводов имеет сплошную
или комбинированную расцветку, которая оговаривается в заказеПГВА(Э) – повышенной гибкости
от -40 (-60 ХЛ) до +70 °С
6. Автотракторные провода

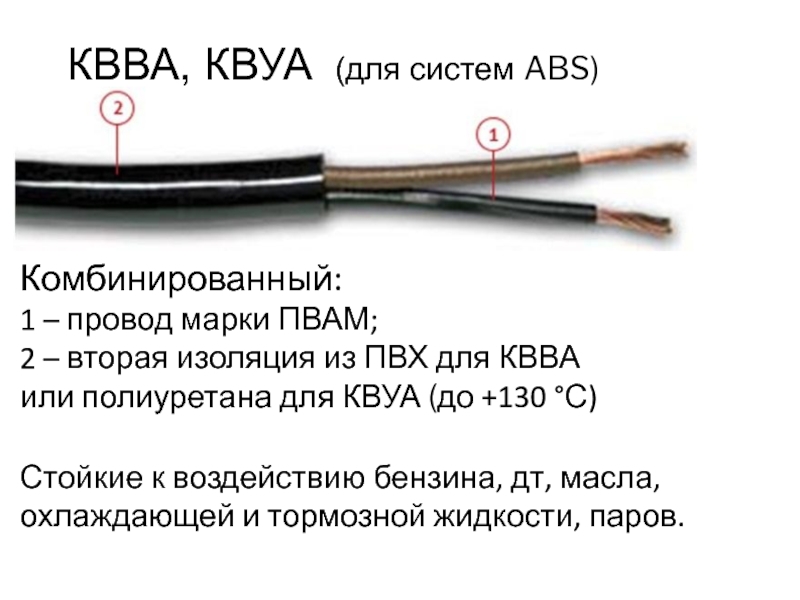

Слайд 26КВВА, КВУА (для систем ABS)
Комбинированный:
1 – провод марки ПВАМ;
2 –
вторая изоляция из ПВХ для КВВА или полиуретана для КВУА
(до +130 °С)Стойкие к воздействию бензина, дт, масла, охлаждающей и тормозной жидкости, паров.

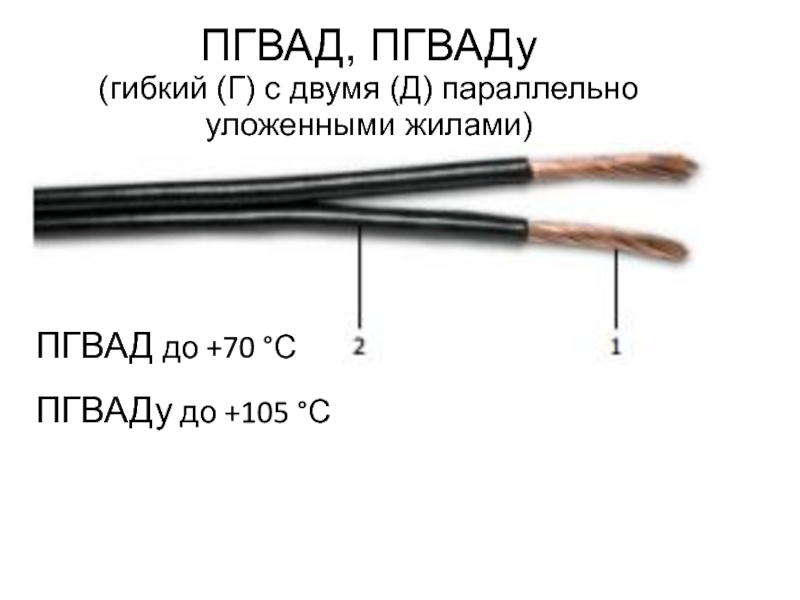

Слайд 27ПГВАД, ПГВАДу
(гибкий (Г) с двумя (Д) параллельно уложенными жилами)
ПГВАД до
+70 °С
ПГВАДу до +105 °С

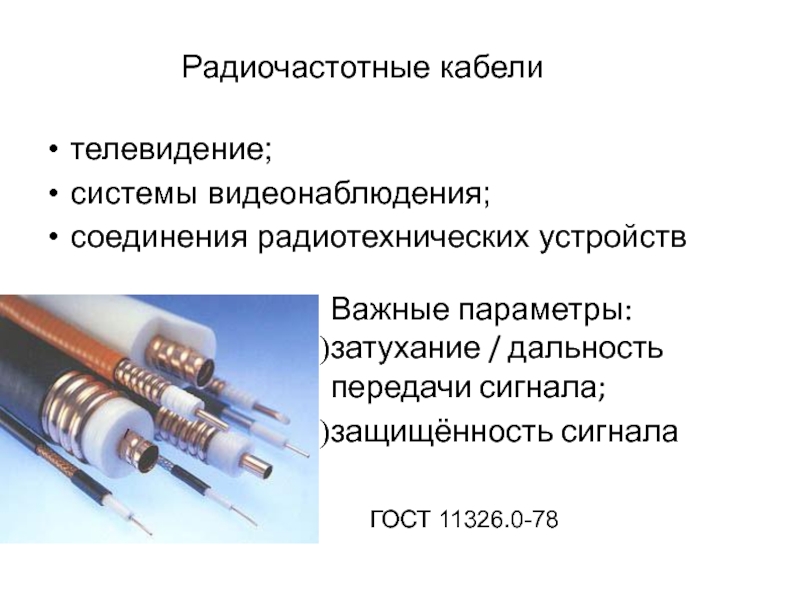

Слайд 34Радиочастотные кабели
телевидение;
системы видеонаблюдения;
соединения радиотехнических устройств
Важные параметры:
затухание / дальность передачи сигнала;
защищённость
сигнала
ГОСТ 11326.0-78
Слайд 35 РК … нг(А)HF
1 Внутренний проводник
2
Изоляция
3 Внешний проводник
4 Термический барьер
5 ОболочкаНапример:
РК 50-2-19нг(А)-HF (для АЭС)
Марки радиочастотных кабелей
Слайд 36Марки радиочастотных кабелей
РК повышенной
теплостойкости
Например:
РК 50-4-22М;
РК 75-4-21М
Изоляция: Фторопласт-4
Слайд 37Марки радиочастотных кабелей
КВОС (комбинированный для систем видеонаблюдения)
1
Радиочастотный кабель
2,3 Провод питания марки НВ
4
Оболочка

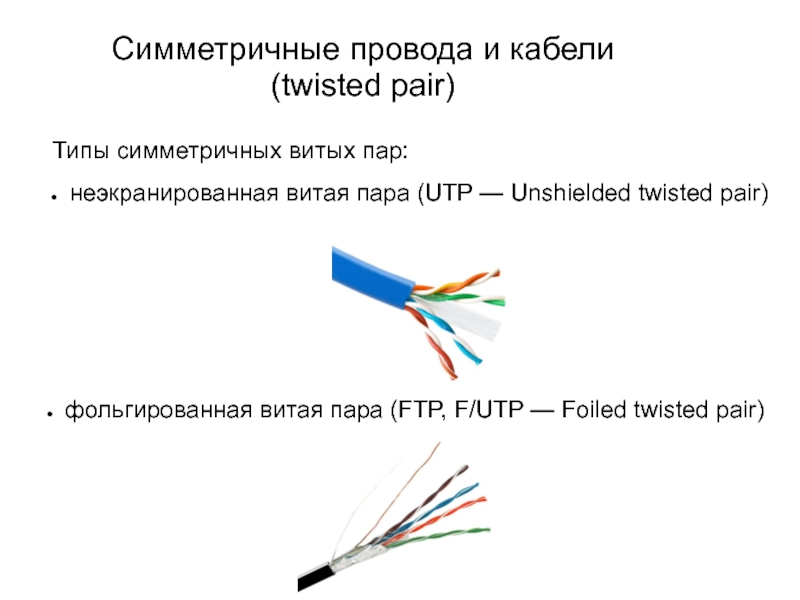

Слайд 39Симметричные провода и кабели
(twisted pair)
Типы симметричных витых пар:
неэкранированная витая пара
(UTP — Unshielded twisted pair)
фольгированная витая пара (FTP, F/UTP —
Foiled twisted pair)
Слайд 40экранированная витая пара (STP, S/UTP — Shielded twisted pair)
защищенная экранированная
витая пара (SF/UTP — Screened
Foiled Unshielded twisted pair)
ГОСТ Р 54429-2011
