Теоретическое и экспериментальное исследования диаграмм фазовых равновесий
Содержание
- 1. Теоретическое и экспериментальное исследования диаграмм фазовых равновесий
- 2. Основные понятияТермодинамическая системаГетерогенная системаФазаКвазистатический процессКомпонентТермодинамические параметрыИнтенсивные и экстенсивные параметры
- 3. Квазистатический процессИзменение состояния фазы, происходящее бесконечно медленно

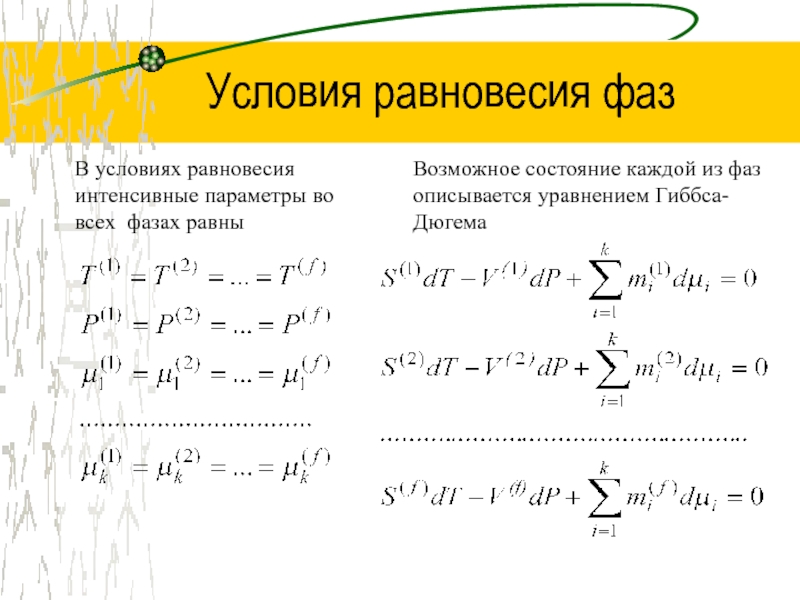

- 4. Условия равновесия фаз
- 5. Интенсивные и экстенсивные параметрыДва типа параметровинтенсивные (ϕi)
- 6. Фазовые диаграммы2D графики функцийϕi(ϕj): P-T, μi -P,

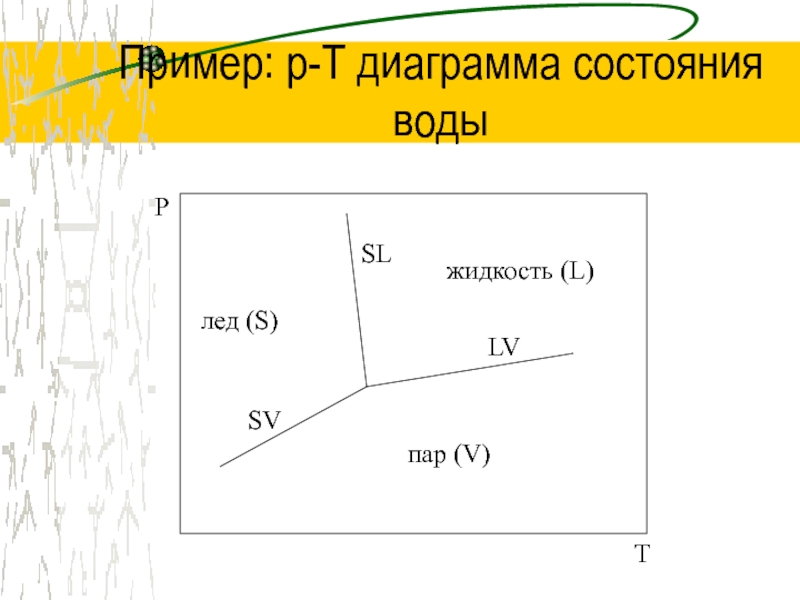

- 7. Пример: p-T диаграмма состояния водыLVSLSVPTпар (V)лед (S)жидкость (L)
- 8. Фазовые диаграммыОтображения P-T-x - пространства на плоскостьпроекциисеченияПолучаются в разных условиях
- 9. Пример: двухкомпонентная система AB Компоненты неограниченно растворимы
- 10. Система AB в P-T-x пространстве

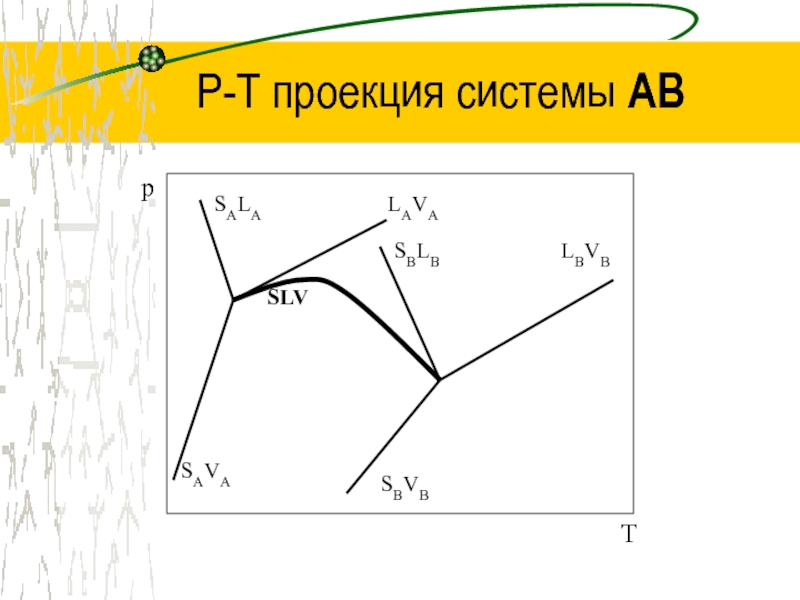

- 11. P-T проекция системы ABSALApTSAVALAVASBLBSBVBLBVBSLV
- 12. T-x проекция системы AB Проекция линий моновариантного
- 13. T-x сечение системы AB xBT10SVP1 Cечение при
- 14. T-x сечение системы AB SALAPSAVALAVASBLBSBVBLBVBSLVxBT10SVp2 Cечение при
- 15. T-x сечение системы AB SALApSAVALAVASBLBSBVBLBVBSLVxBT10SVp3L Cечение при
- 16. Получение T-x сечения Закрытая система, ее валовый
- 17. Получение T-x проекции Закрытая система, ее валовый

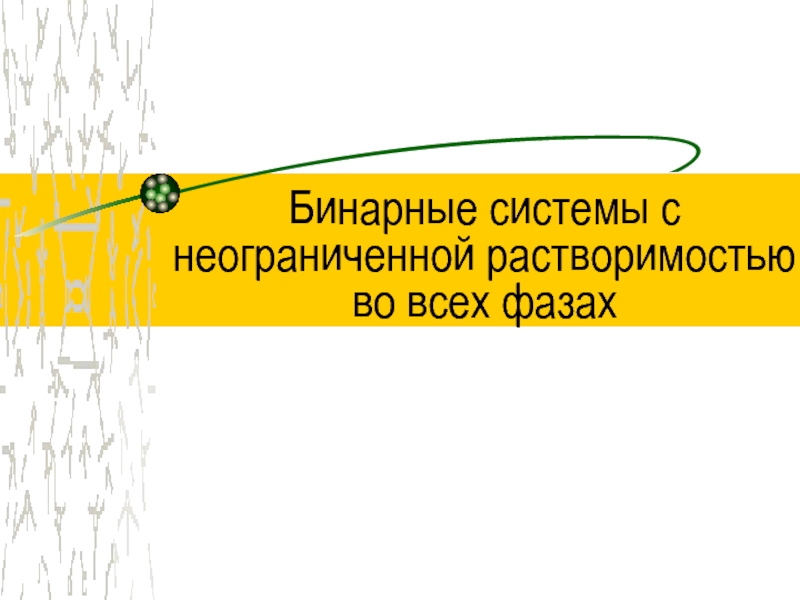

- 18. Бинарные системы с неограниченной растворимостью во всех фазах

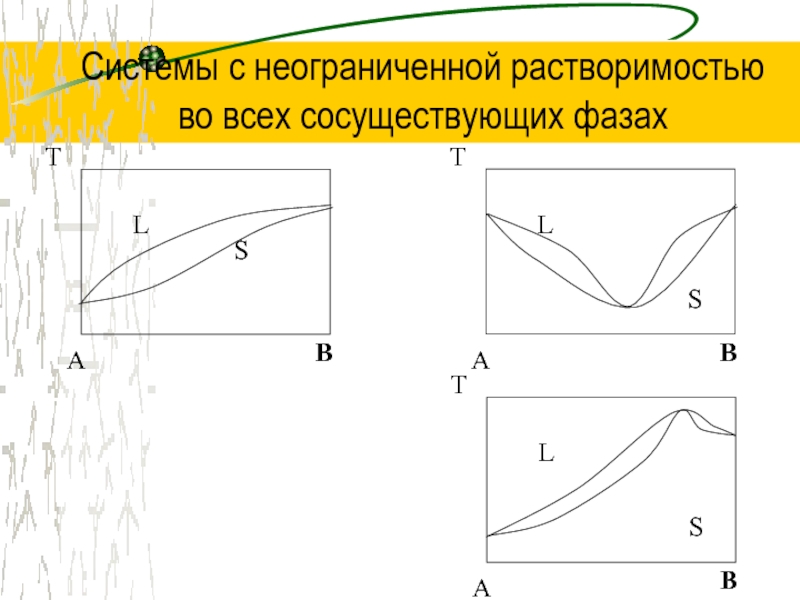

- 19. Системы с неограниченной растворимостью во всех сосуществующих фазах
- 20. Бинарные системы с ограниченной растворимостью в конденсированной фазе
- 21. Системы с ограниченной растворимостью в конденсированной фазеЭвтектические
- 22. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеликвидуссолидуссольвус

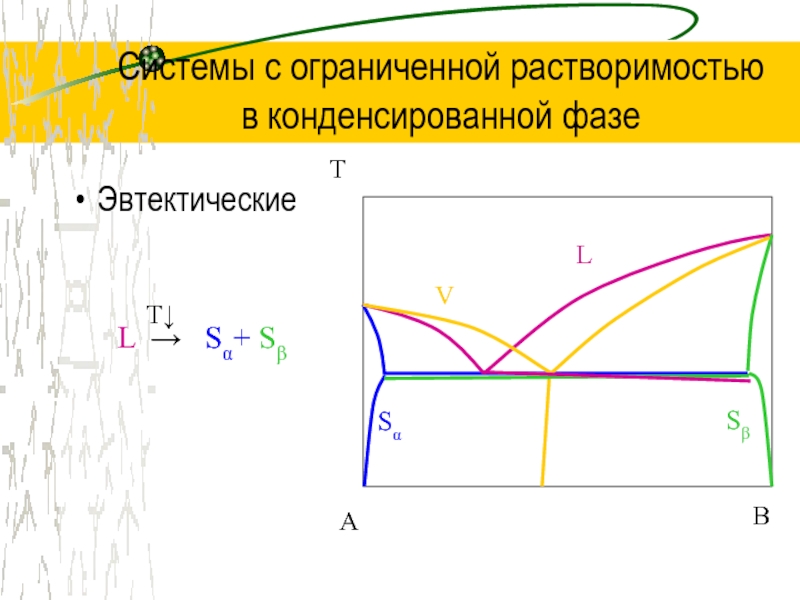

- 23. Системы с ограниченной растворимостью в конденсированной фазеЭвтектические
- 24. Системы с ограниченной растворимостью в конденсированной фазеЭвтектические
- 25. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектические
- 26. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектическиеликвидуссолидуссольвуссольвус
- 27. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектические
- 28. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектические
- 29. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектическиеМонотектическиеTABL2L1
- 30. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектическиеМонотектическиеTABL2L1Sβликвидуссолидусликвидус
- 31. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектическиеМонотектическиеTABL2L1Sβ
- 32. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектическиеМонотектическиеTABL2L1SβV
- 33. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектическиеМонотектическиеСинтектические
- 34. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектическиеМонотектическиеСинтектическиеTABL2L1Sβликвидуссолидусликвидус
- 35. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектическиеМонотектическиеСинтектическиеTABL2L1Sβ
- 36. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектическиеМонотектическиеСинтектическиеTABL2L1SβV
- 37. Системы с ограниченной растворимостью в конденсированной фазеЭвтектическиеПеритектическиеМонотектическиеСинтектическиеЭвтектоидныеПеритектоидныеМонотектоидныеСинтектиоидные
- 38. Скачать презентанцию
Основные понятияТермодинамическая системаГетерогенная системаФазаКвазистатический процессКомпонентТермодинамические параметрыИнтенсивные и экстенсивные параметры
Слайды и текст этой презентации

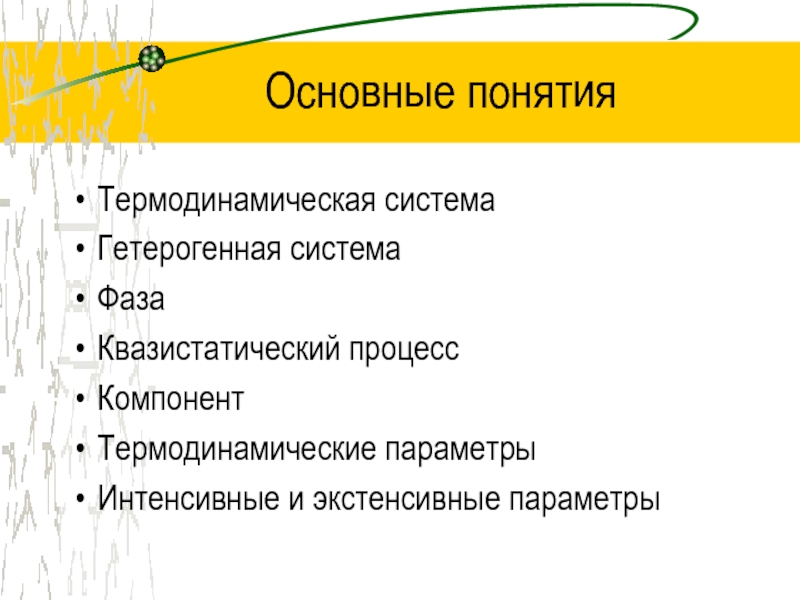

Слайд 2Основные понятия
Термодинамическая система
Гетерогенная система
Фаза
Квазистатический процесс
Компонент
Термодинамические параметры
Интенсивные и экстенсивные параметры

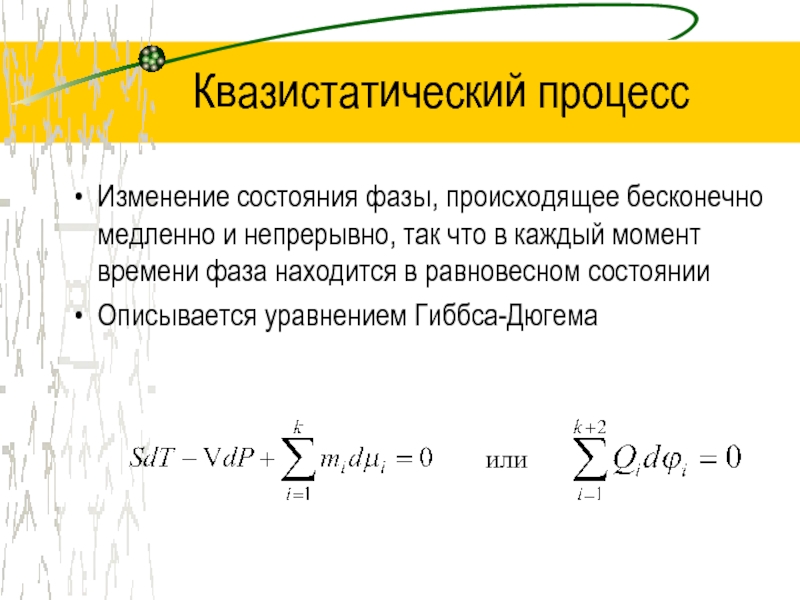

Слайд 3Квазистатический процесс
Изменение состояния фазы, происходящее бесконечно медленно и непрерывно, так
что в каждый момент времени фаза находится в равновесном состоянии
уравнением Гиббса-Дюгема

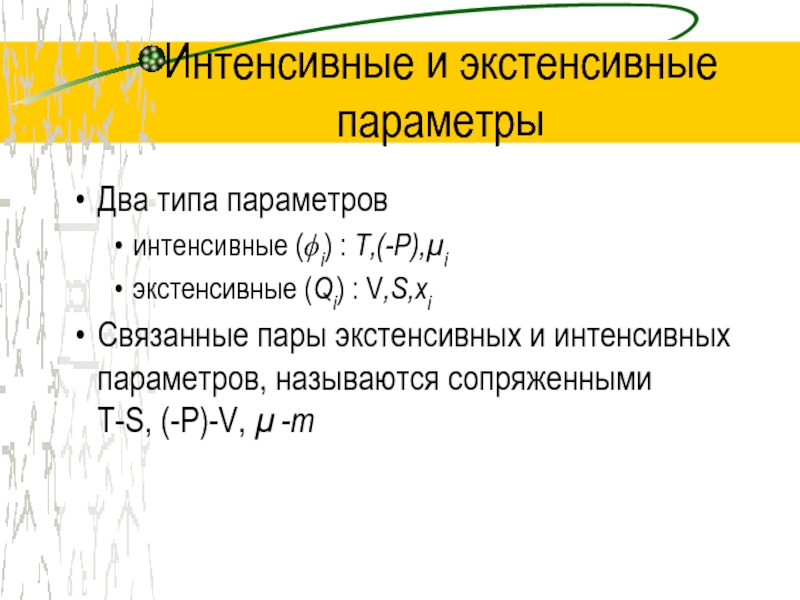

Слайд 5Интенсивные и экстенсивные параметры
Два типа параметров
интенсивные (ϕi) : T,(-P),μi
экстенсивные (Qi)
: V,S,xi
Связанные пары экстенсивных и интенсивных параметров, называются сопряженными
T-S, (-P)-V,
μ -m

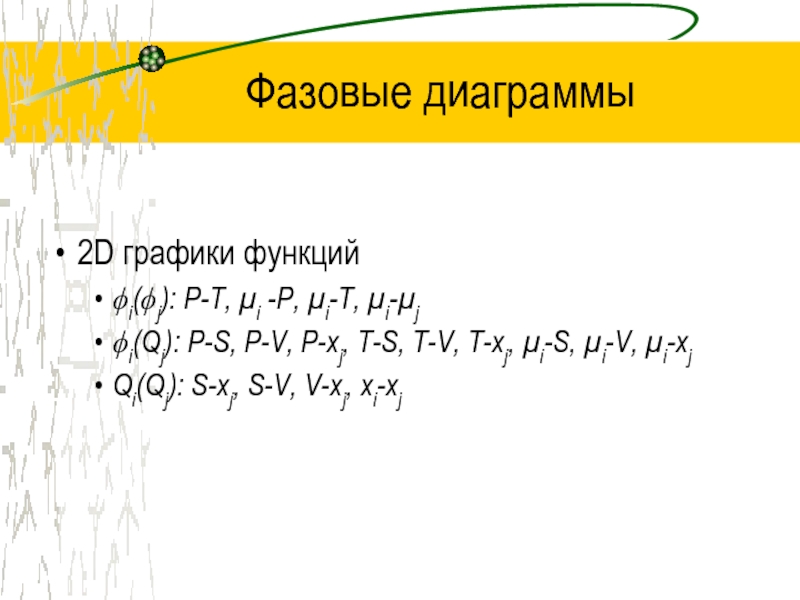

Слайд 6Фазовые диаграммы
2D графики функций
ϕi(ϕj): P-T, μi -P, μi-T, μi-μj
ϕi(Qj): P-S,
P-V, P-xj, T-S, T-V, T-xj, μi-S, μi-V, μi-xj
Qi(Qj): S-xj, S-V,
V-xj, xi-xj

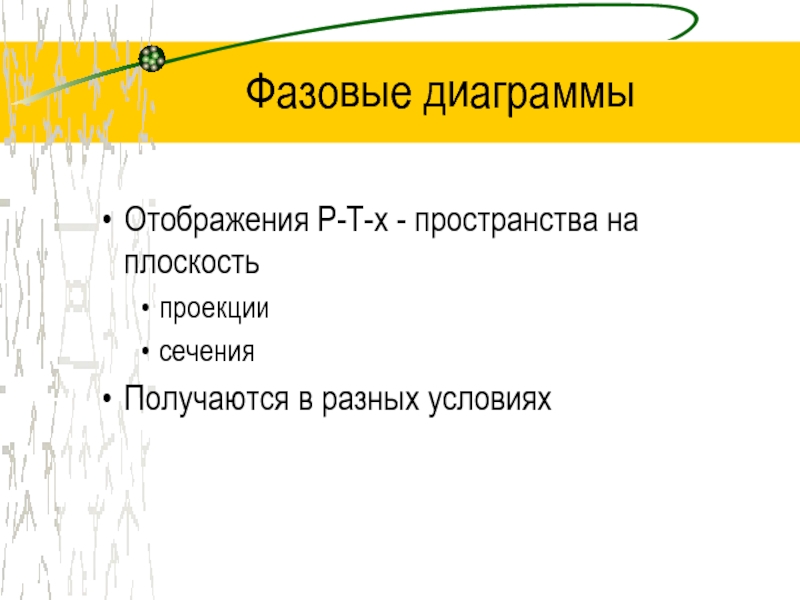

Слайд 8Фазовые диаграммы
Отображения P-T-x - пространства на плоскость
проекции
сечения
Получаются в разных условиях

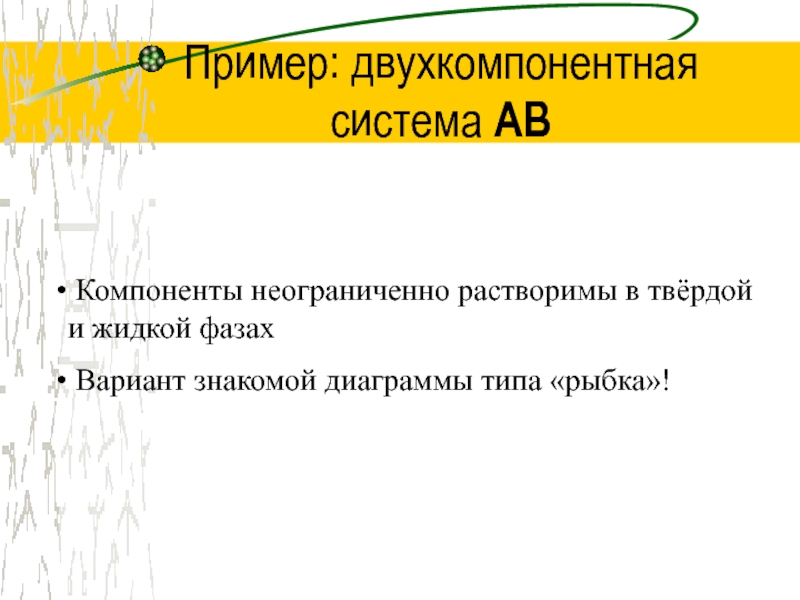

Слайд 9Пример: двухкомпонентная система AB
Компоненты неограниченно растворимы в твёрдой и
жидкой фазах
Вариант знакомой диаграммы типа «рыбка»!
Слайд 12T-x проекция системы AB
Проекция линий моновариантного равновесия на плоскость
T-x
Составы солидуса, ликвидуса и пара при одинаковой температуре не
совпадаютЛинии моновариантных равновесий для однокомпонентных систем проецируются на ось температур и поэтому не видны

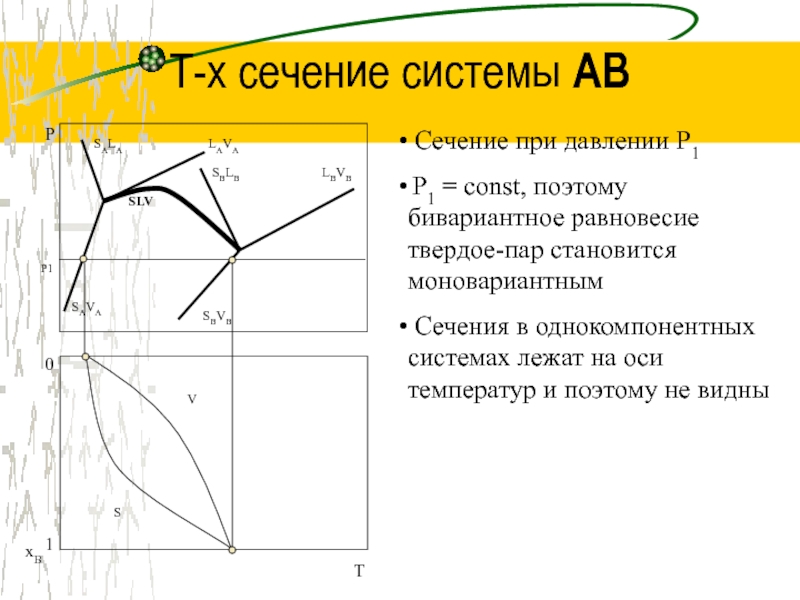

Слайд 13T-x сечение системы AB
xB
T
1
0
S
V
P1
Cечение при давлении P1
P1
= const, поэтому бивариантное равновесие твердое-пар становится моновариантным
Сечения в
однокомпонентных системах лежат на оси температур и поэтому не видны

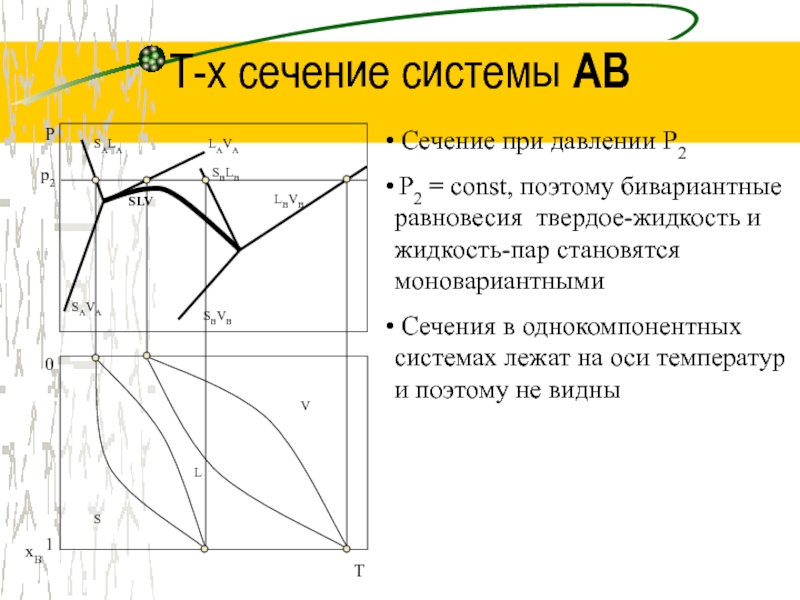

Слайд 14T-x сечение системы AB
SALA
P
SAVA
LAVA
SBLB
SBVB
LBVB
SLV
xB
T
1
0
S
V
p2
Cечение при давлении P2
P2
= const, поэтому бивариантные равновесия твердое-жидкость и жидкость-пар становятся моновариантными
Сечения в однокомпонентных системах лежат на оси температур и поэтому не видныL

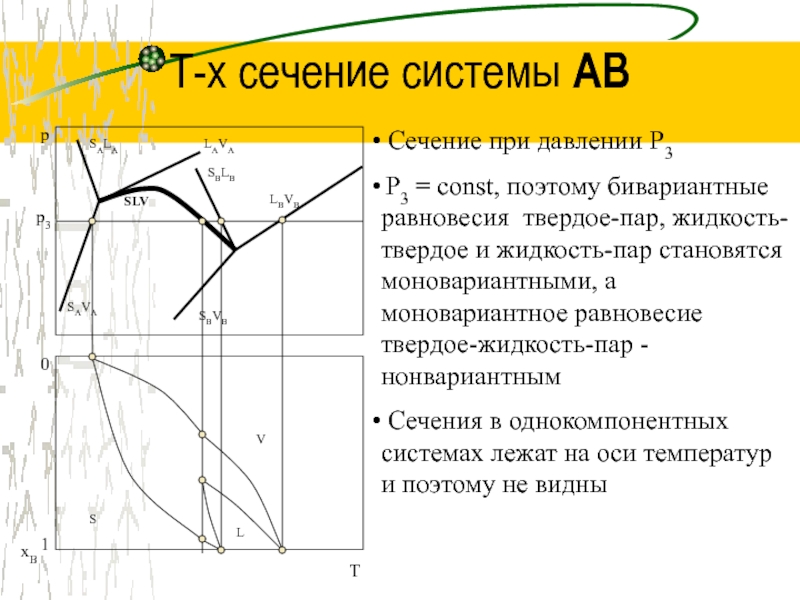

Слайд 15T-x сечение системы AB
SALA
p
SAVA
LAVA
SBLB
SBVB
LBVB
SLV
xB
T
1
0
S
V
p3
L
Cечение при давлении P3
P3
= const, поэтому бивариантные равновесия твердое-пар, жидкость-твердое и жидкость-пар становятся
моновариантными, а моновариантное равновесие твердое-жидкость-пар - нонвариантнымСечения в однокомпонентных системах лежат на оси температур и поэтому не видны

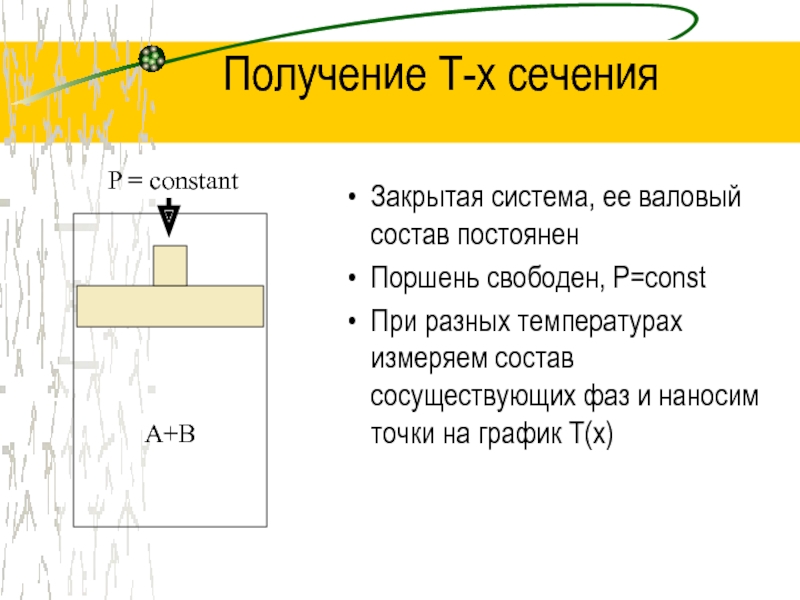

Слайд 16Получение T-x сечения
Закрытая система, ее валовый состав постоянен
Поршень свободен,
P=const
При разных температурах измеряем состав сосуществующих фаз и наносим точки
на график T(x)

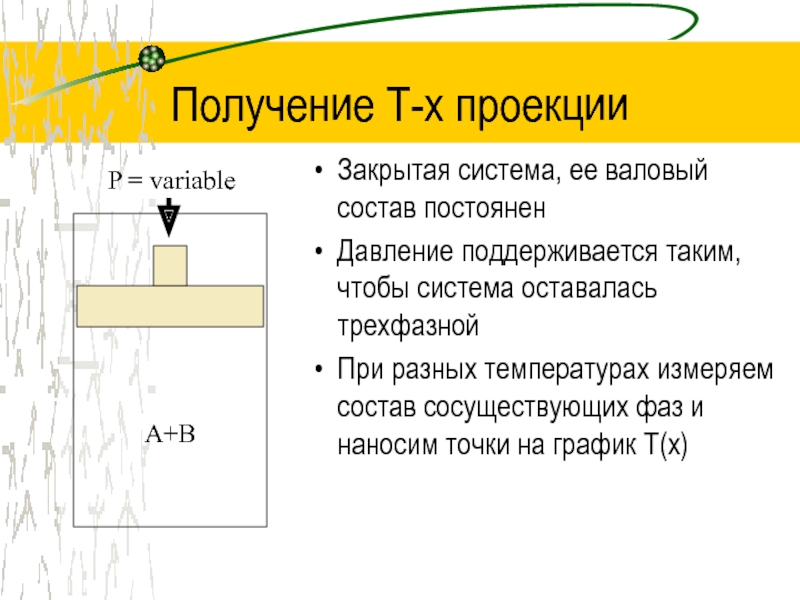

Слайд 17Получение T-x проекции
Закрытая система, ее валовый состав постоянен
Давление поддерживается
таким, чтобы система оставалась трехфазной
При разных температурах измеряем состав сосуществующих
фаз и наносим точки на график T(x)

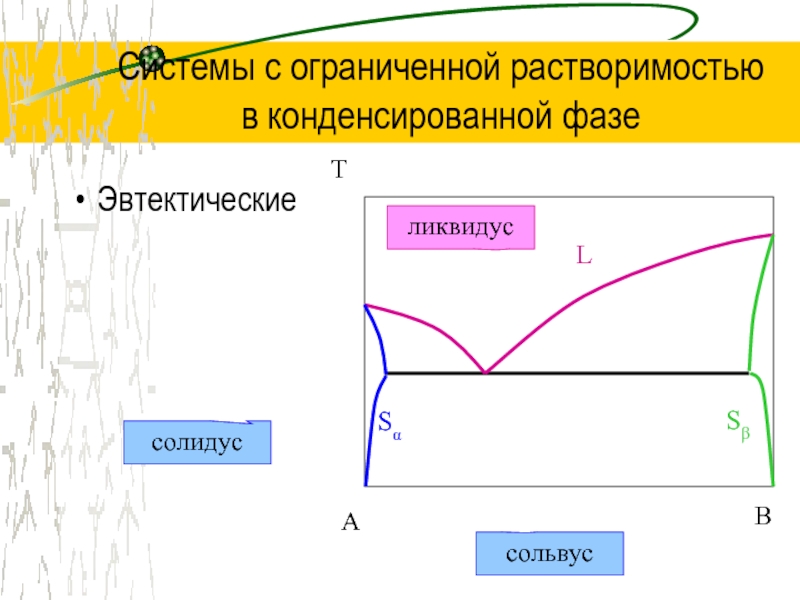

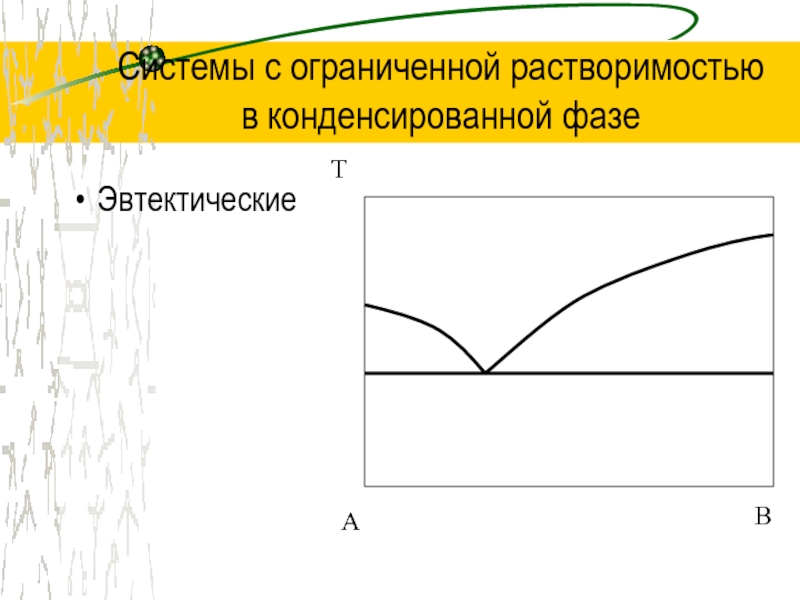

Слайд 22Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
ликвидус
солидус
сольвус

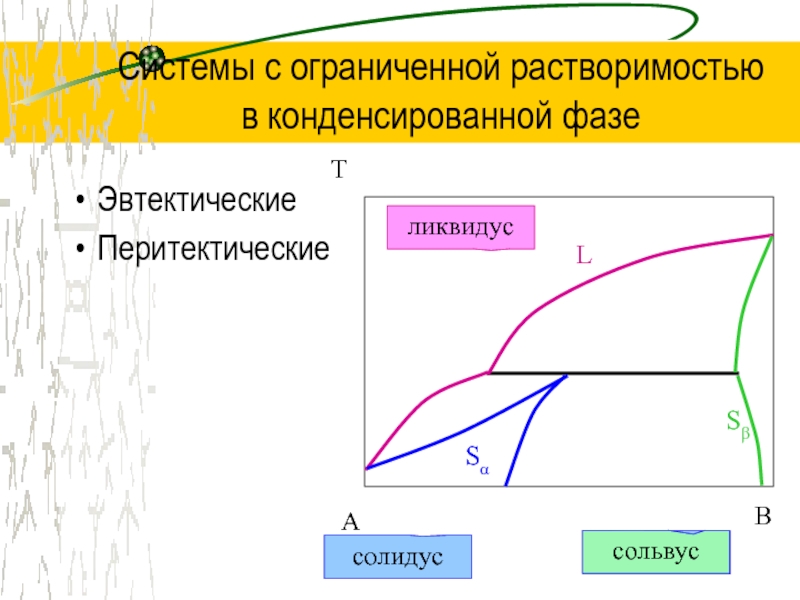

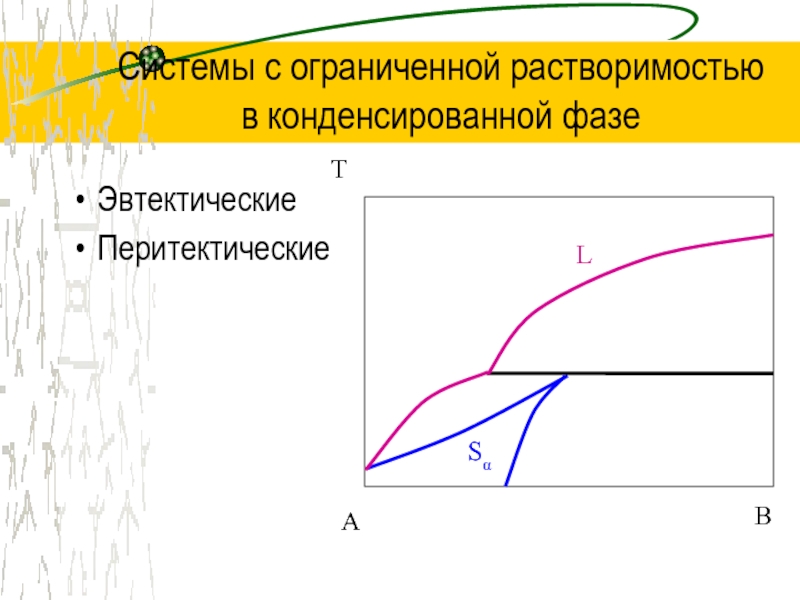

Слайд 26Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
Перитектические
ликвидус
солидус
сольвус
сольвус
Слайд 29Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
Перитектические
Монотектические
T
A
B
L2
L1

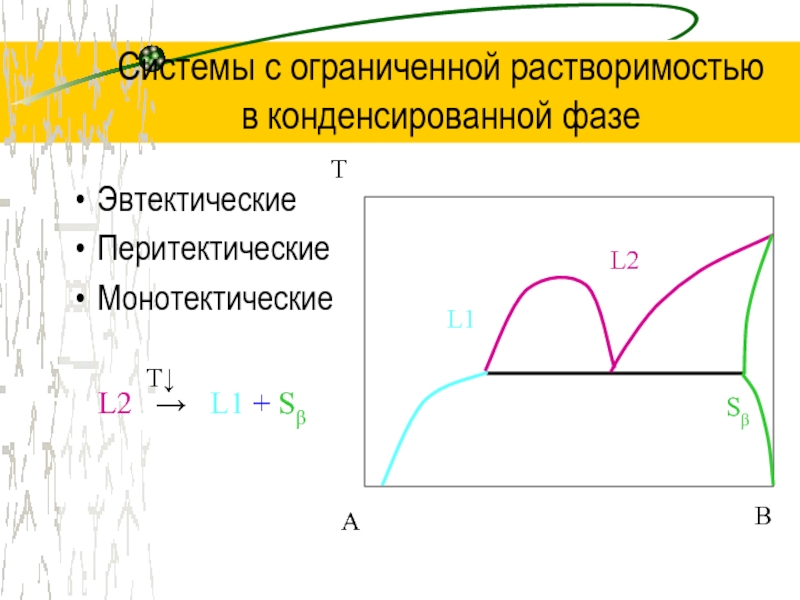

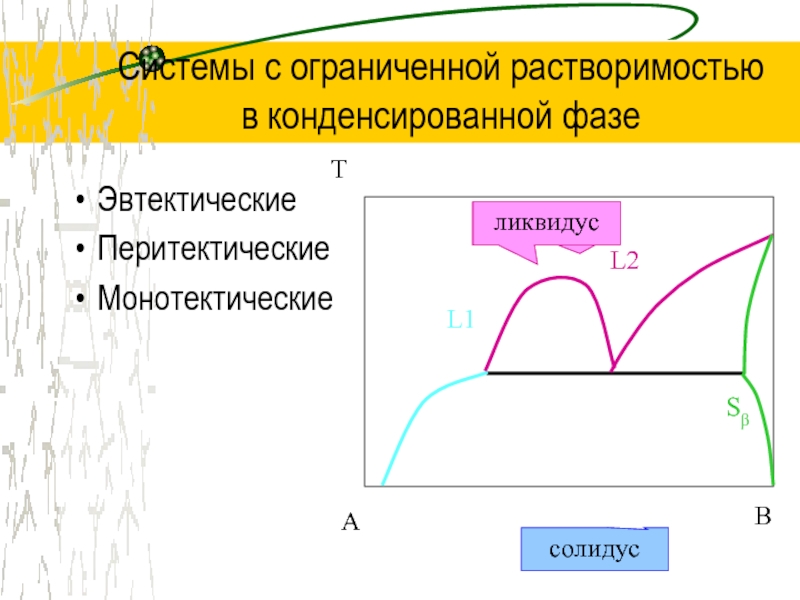

Слайд 30Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
Перитектические
Монотектические
T
A
B
L2
L1
Sβ
ликвидус
солидус
ликвидус
Слайд 31Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
Перитектические
Монотектические
T
A
B
L2
L1
Sβ

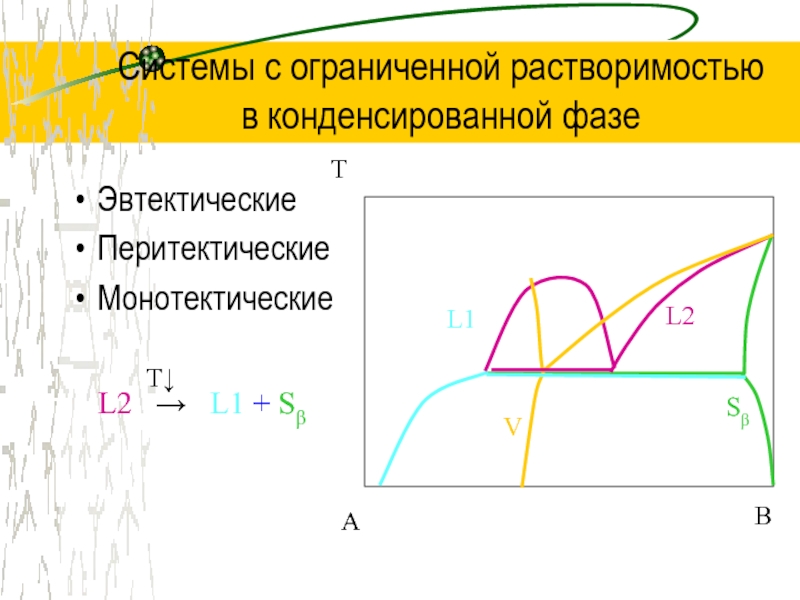

Слайд 32Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
Перитектические
Монотектические
T
A
B
L2
L1
Sβ
V

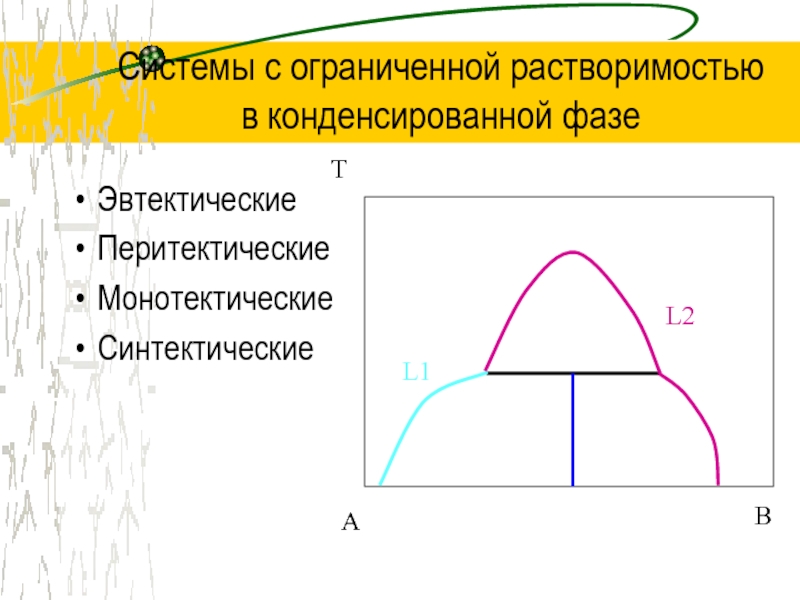

Слайд 33Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
Перитектические
Монотектические
Синтектические

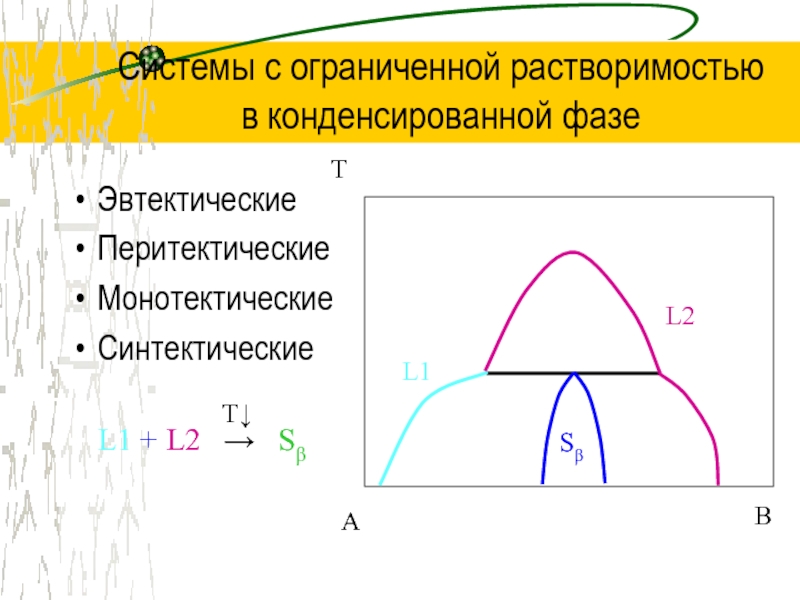

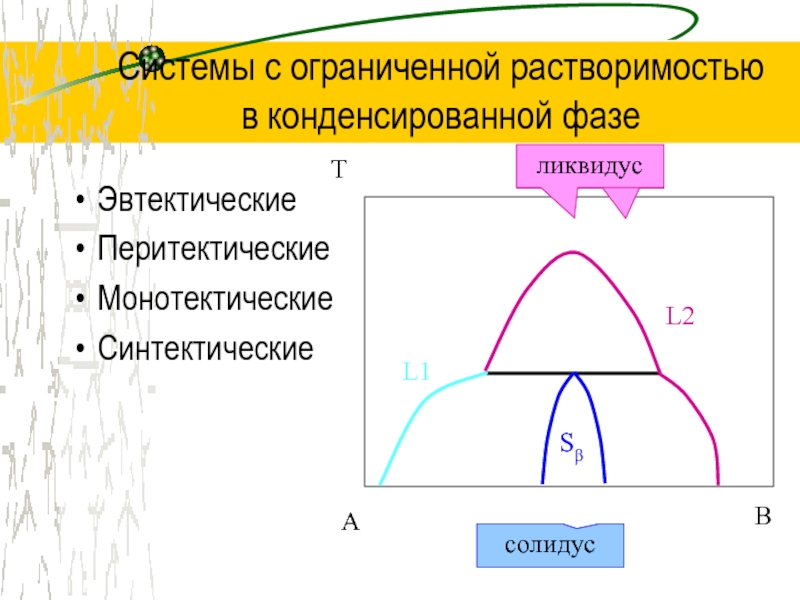

Слайд 34Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
Перитектические
Монотектические
Синтектические
T
A
B
L2
L1
Sβ
ликвидус
солидус
ликвидус
Слайд 35Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
Перитектические
Монотектические
Синтектические
T
A
B
L2
L1
Sβ
Слайд 36Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
Перитектические
Монотектические
Синтектические
T
A
B
L2
L1
Sβ
V

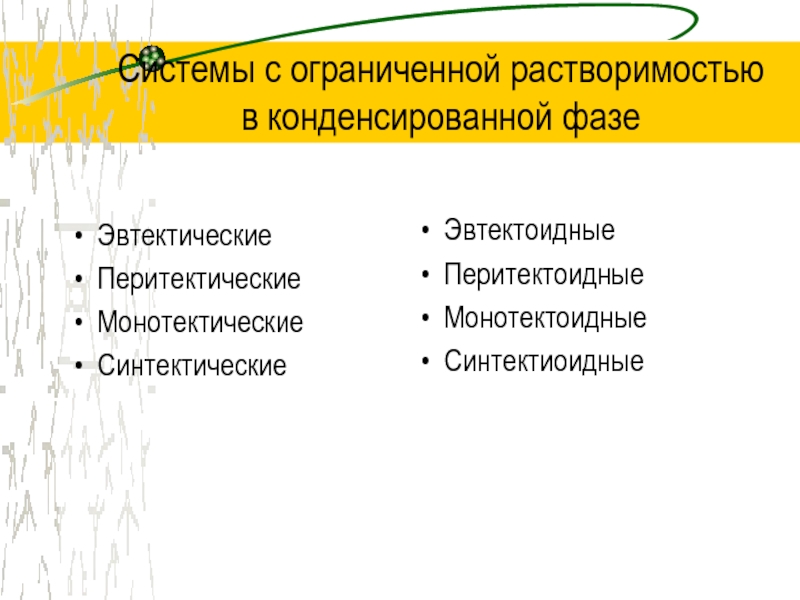

Слайд 37Системы с ограниченной растворимостью
в конденсированной фазе
Эвтектические
Перитектические
Монотектические
Синтектические
Эвтектоидные
Перитектоидные
Монотектоидные
Синтектиоидные
