В этом методе за неизвестные принимают токи независимых контуров (контурные
Содержание
- 1. В этом методе за неизвестные принимают токи независимых контуров (контурные
- 2. Выбираем независимые контуры и направления их обхода.
- 3. В общем виде:r11I11 + r12I22 + r13I33 = E11;r21I11 + r22I22 + r23I33 = E22.
- 4. r11, r22 – собственные сопротивления контуров 1
- 5. r12=r21, r13, r23 – общие (взаимные) сопротивления
- 6. E11, E22 – контурные ЭДС, каждая из
- 7. Выбираются независимые контуры и направления контурных токов.Записывается
- 8. Определяются коэффициенты при неизвестных – собственные и

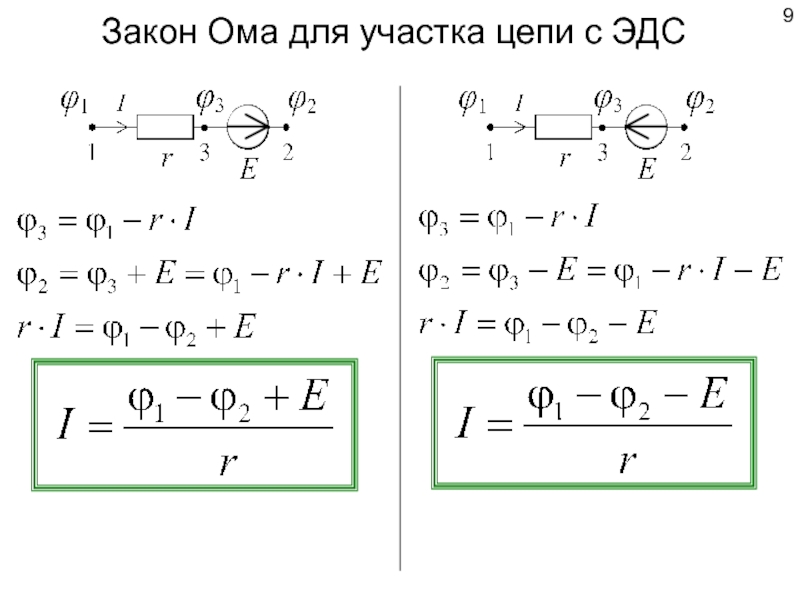

- 9. Закон Ома для участка цепи с ЭДС
- 10. В этом методе за неизвестные принимают потенциалы
- 11. В общем виде:
- 12. g11, g22 – собственные (узловые) проводимости узлов
- 13. g12 = g21 – общая проводимость –
- 14. J11, J22 – задающие (узловые) токи узлов
- 15. Выразим токи ветвей через потенциалы узлов:
- 16. Записывается система уравнений в общем виде. Число
- 17. Определяются коэффициенты при неизвестных – собственные и
- 18. Потенциальная диаграмма –график распределения потенциалавдоль участка цепи

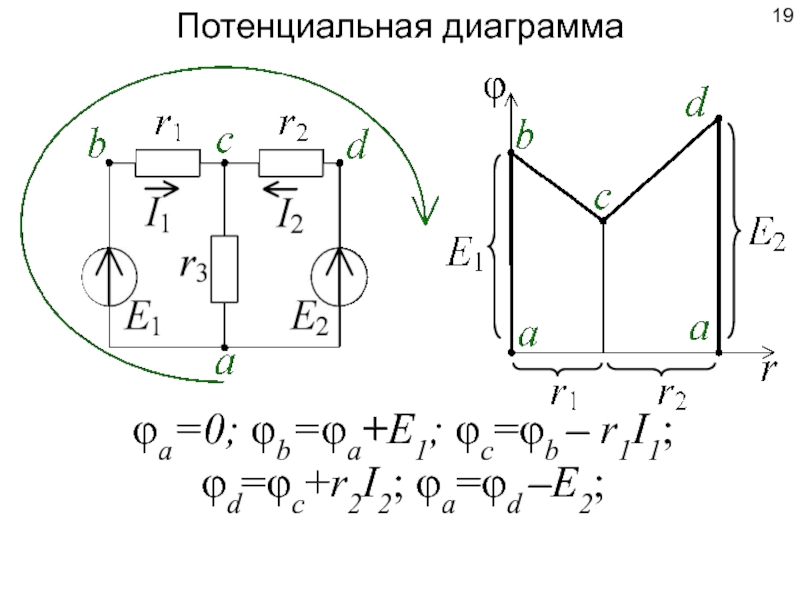

- 19. Потенциальная диаграммаφa=0; φb=φa+E1; φc=φb – r1I1; φd=φc+r2I2; φa=φd –E2;
- 20. Баланс мощностейНа основании закона сохранения энергии мощность,
- 21. Уравнение баланса мощностей:илиaбв
- 22. Скачать презентанцию
Выбираем независимые контуры и направления их обхода. Допустим, что в каждом контуре протекает свой контурный ток, совпадающий с направлением обхода – I11, I22, I33.Выразим токи ветвей через контурные:I1=I11; I2=I11–I22;
Слайды и текст этой презентации
Слайд 1В этом методе за неизвестные принимают токи независимых контуров (контурные токи), а
токи ветвей выражают через контурные.
также все сопротивления.
Слайд 2Выбираем независимые контуры и направления их обхода. Допустим, что в
каждом контуре протекает свой контурный ток, совпадающий с направлением обхода
– I11, I22, I33.Выразим токи ветвей через контурные:
I1=I11; I2=I11–I22; I6=I3= –I22;
I4 = I22+I33; I5=I33; I33=J; I5=J.
Слайд 4r11, r22 – собственные сопротивления контуров 1 и 2, каждое
из которых равно сумме сопротивлений, входящих в данный контур.
Слайд 5r12=r21, r13, r23 – общие (взаимные) сопротивления контуров. Общее сопротивление
равно сопротивлению ветви, общей для рассматриваемых контуров. Общие сопротивления берутся
со знаком «плюс», если контурные токи в них направлены одинаково, и со знаком «минус», если контурные токи направлены встречно. Если контуры не имеют общей ветви, то их общее сопротивление равно нулю (r13=0).
Слайд 6E11, E22 – контурные ЭДС, каждая из которых равна алгебраической
сумме ЭДС данного контура. ЭДС берется со знаком «плюс», если ее
направление совпадает с направлением контурного тока. Если не совпадает – со знаком «минус».
Слайд 7Выбираются независимые контуры и направления контурных токов.
Записывается система уравнений в
общем виде. Число уравнений равно числу независимых контуров схемы минус
число контуров, содержащих источники тока. Количество слагаемых в левой части уравнения равно числу независимых контуров.Последовательность определения токов ветвей методом контурных токов:
(начало)
Слайд 8Определяются коэффициенты при неизвестных – собственные и общие сопротивления контуров, а
также контурные ЭДС. Если общей ветвью контуров является источник ЭДС
без сопротивления, то общее сопротивление этих контуров равно нулю.Рассчитываются контурные токи.
Выбираются направления токов ветвей.
Определяются токи ветвей.
Последовательность определения токов ветвей методом контурных токов:
(продолжение)
Слайд 10В этом методе за неизвестные принимают
потенциалы узлов схемы.
Известны ЭДС и
ток источника тока,
а также все сопротивления.
Метод узловых потенциалов
Слайд 12g11, g22 – собственные (узловые) проводимости узлов 1 и 2,
каждая из которых равна сумме проводимостей ветвей, сходящихся в данном
узле.
Слайд 13g12 = g21 – общая проводимость – взятая со знаком
«минус» сумма проводимостей ветвей, соединяющих узлы 1 и 2 (проводимость
ветви с источником тока равна нулю).
Слайд 14J11, J22 – задающие (узловые) токи узлов 1 и 2,
каждый из которых равен алгебраической сумме произведений ЭДС на проводимости
ветвей, в которых они находятся (рассматриваются ветви, подключенные к данному узлу), и алгебраической сумме токов источников тока, подключенных к данному узлу. Знаки слагаемых: «плюс» – если направление ЭДС (источника тока) к узлу, «минус» – от узла.
Слайд 16Записывается система уравнений в общем виде. Число уравнений системы на
единицу меньше числа узлов схемы. Если в схеме содержится ветвь
с источником ЭДС без сопротивлений, то φ2 = φ1 + Е. Приняв φ1, равным 0, получим φ2=Е.Последовательность определения токов ветвей методом узловых потенциалов:
(начало)
Слайд 17Определяются коэффициенты при неизвестных – собственные и общие проводимости, а
также задающие токи узлов.
Рассчитываются потенциалы узлов.
Выбираются направления токов ветвей.
Определяются токи
ветвей.Последовательность определения токов ветвей методом узловых потенциалов:
(продолжение)

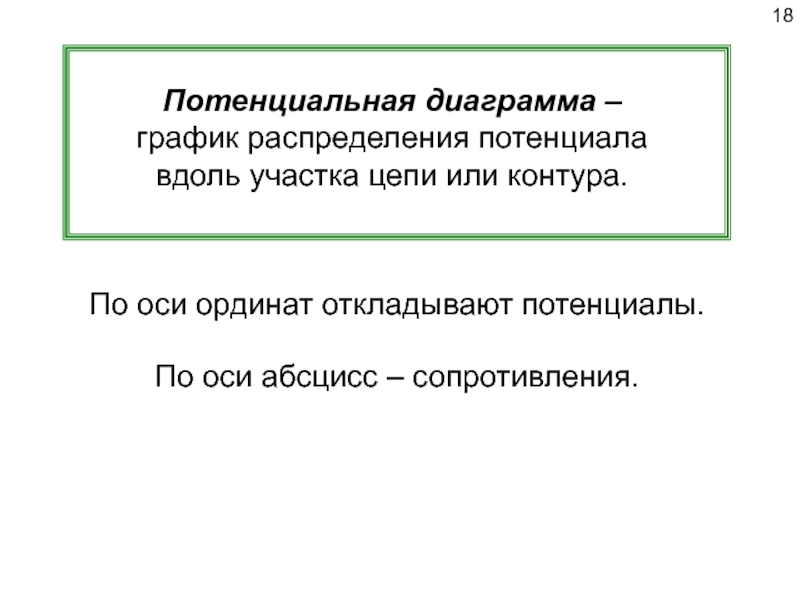

Слайд 18Потенциальная диаграмма –
график распределения потенциала
вдоль участка цепи или контура.
По оси
ординат откладывают потенциалы.
По оси абсцисс – сопротивления.

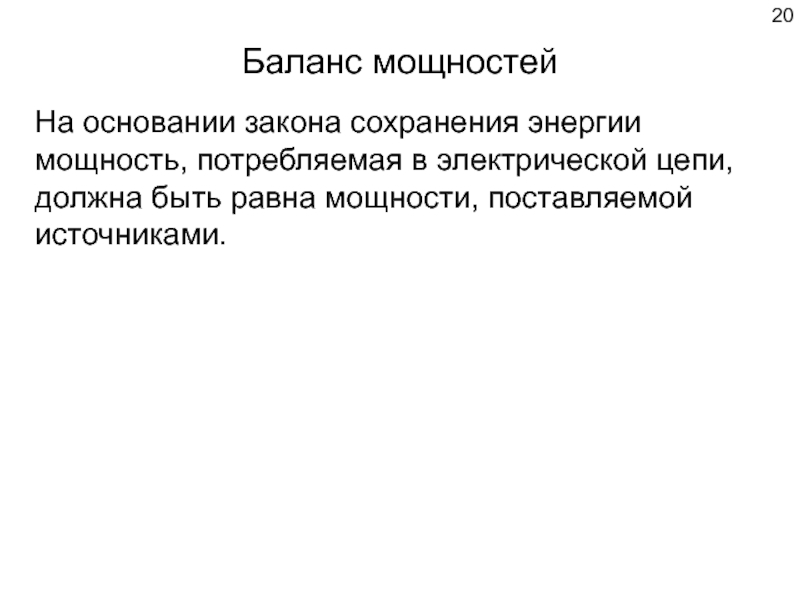

Слайд 20Баланс мощностей
На основании закона сохранения энергии мощность, потребляемая в электрической
цепи, должна быть равна мощности, поставляемой источниками.
