Разделы презентаций


Ведущая цепь Запаздывающая цепь SSB -белки Топоизомераза DnaB-

Этапы репликацииИнициация.Элонгация.Терминация.

Слайды и текст этой презентации

Слайд 1Ведущая цепь
Запаздывающая цепь
SSB-белки
Топоизомераза
DnaB-хеликаза
ДНК-полимераза III
РНК-праймер
Праймаза
Схема репликации ДНК

Ведущая цепьЗапаздывающая цепьSSB-белкиТопоизомеразаDnaB-хеликазаДНК-полимераза IIIРНК-праймерПраймазаСхема репликации ДНК

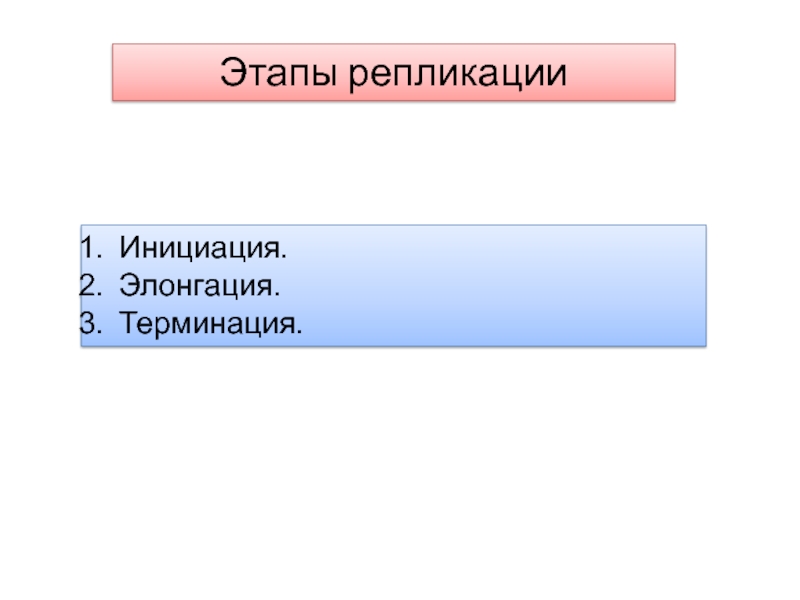

Слайд 2Этапы репликации
Инициация.
Элонгация.
Терминация.

Этапы репликацииИнициация.Элонгация.Терминация.

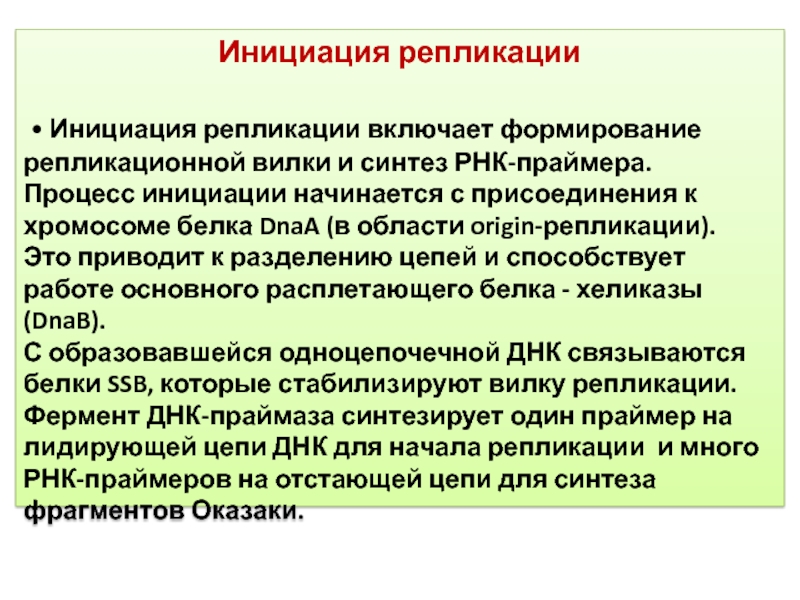

Слайд 3Инициация репликации

• Инициация репликации включает формирование репликационной вилки и

синтез РНК-праймера.
Процесс инициации начинается с присоединения к хромосоме белка

DnaA (в области origin-репликации).
Это приводит к разделению цепей и способствует работе основного расплетающего белка - хеликазы (DnaB).
С образовавшейся одноцепочечной ДНК связываются белки SSB, которые стабилизируют вилку репликации.
Фермент ДНК-праймаза синтезирует один праймер на лидирующей цепи ДНК для начала репликации и много РНК-праймеров на отстающей цепи для синтеза фрагментов Оказаки.
Инициация репликации • Инициация репликации включает формирование репликационной вилки и синтез РНК-праймера. Процесс инициации начинается с присоединения

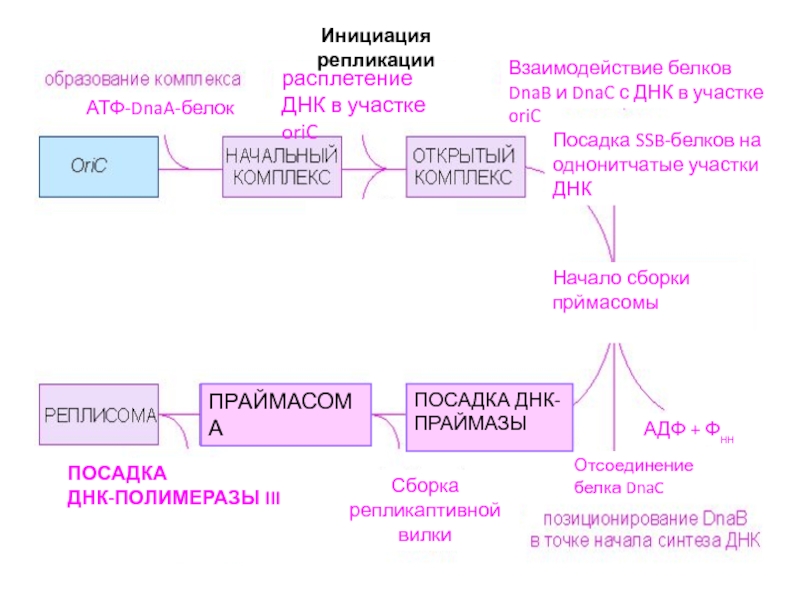

Слайд 4АТФ-DnaA-белок
расплетение ДНК в участке oriC
Взаимодействие белков DnaB и DnaC с

ДНК в участке oriC
Посадка SSB-белков на однонитчатые участки ДНК
Начало сборки

прймасомы

АДФ + Фнн

Отсоединение белка DnaC

ПОСАДКА ДНК-ПРАЙМАЗЫ

Сборка репликаптивной вилки

ПРАЙМАСОМА

ПОСАДКА
ДНК-ПОЛИМЕРАЗЫ III


Инициация репликации

АТФ-DnaA-белокрасплетение ДНК в участке oriCВзаимодействие белков DnaB и DnaC с ДНК в участке oriCПосадка SSB-белков на однонитчатые

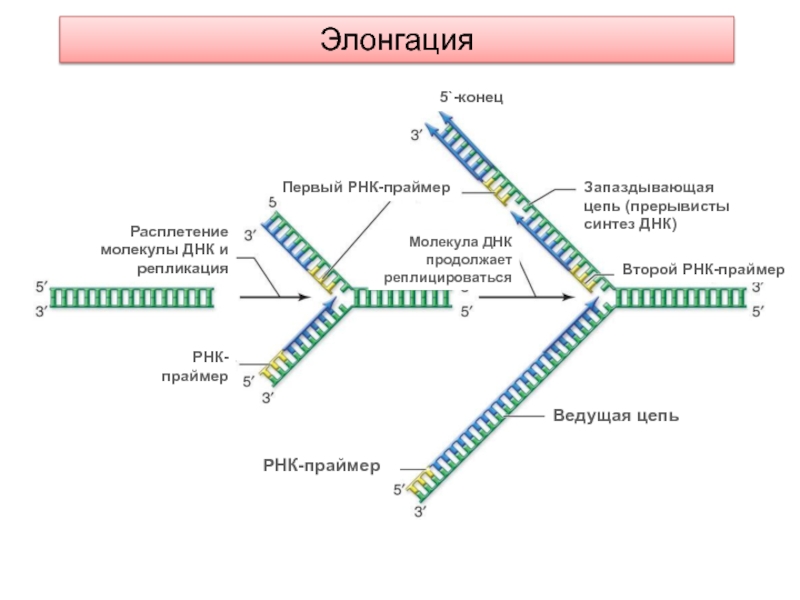

Слайд 5

5`-конец

Ведущая цепь

РНК-праймер

Расплетение молекулы ДНК и репликация

Молекула ДНК продолжает реплицироваться

Первый РНК-праймер

Второй РНК-праймер

РНК-праймер

Запаздывающая цепь (прерывисты синтез ДНК)

Элонгация

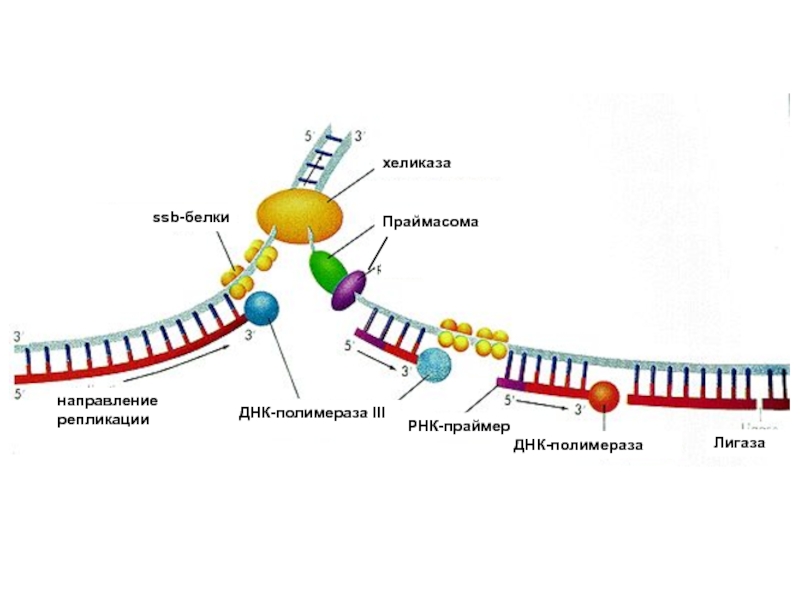

Слайд 6ssb-белки
хеликаза
Праймасома

ДНК-полимераза
Лигаза
РНК-праймер
ДНК-полимераза III

направление репликации

ssb-белкихеликазаПраймасомаДНК-полимеразаЛигазаРНК-праймерДНК-полимераза IIIнаправление репликации

Слайд 8ДНК-праймаза
РНК-праймер
ДНК-полимераза III

ДНК-праймазаРНК-праймерДНК-полимераза III

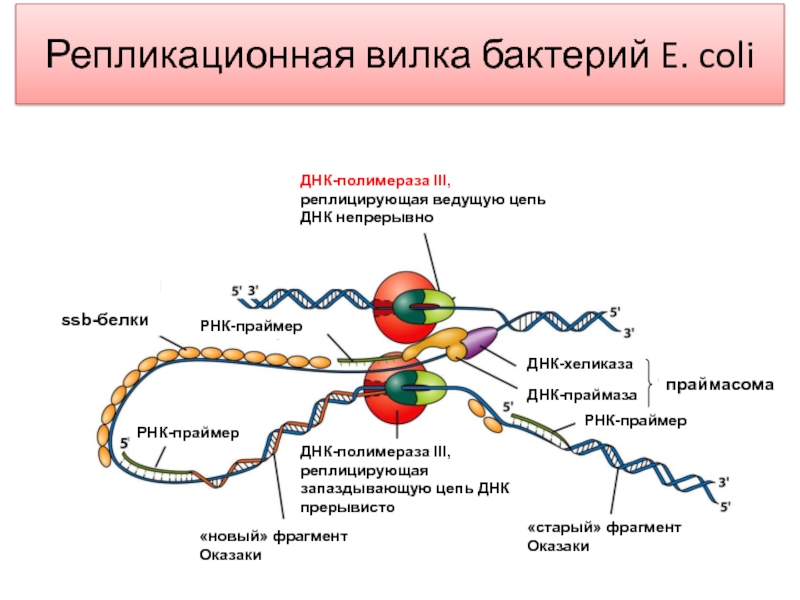

Слайд 9Репликационная вилка бактерий E. coli
ДНК-полимераза III, реплицирующая ведущую цепь ДНК

непрерывно
ДНК-хеликаза

ДНК-праймаза
праймасома
РНК-праймер
«старый» фрагмент Оказаки
ДНК-полимераза III, реплицирующая запаздывающую цепь ДНК прерывисто
«новый» фрагмент

Оказаки

РНК-праймер

РНК-праймер


ssb-белки

Репликационная вилка бактерий E. coliДНК-полимераза III, реплицирующая ведущую цепь ДНК непрерывноДНК-хеликазаДНК-праймазапраймасомаРНК-праймер«старый» фрагмент ОказакиДНК-полимераза III, реплицирующая запаздывающую цепь

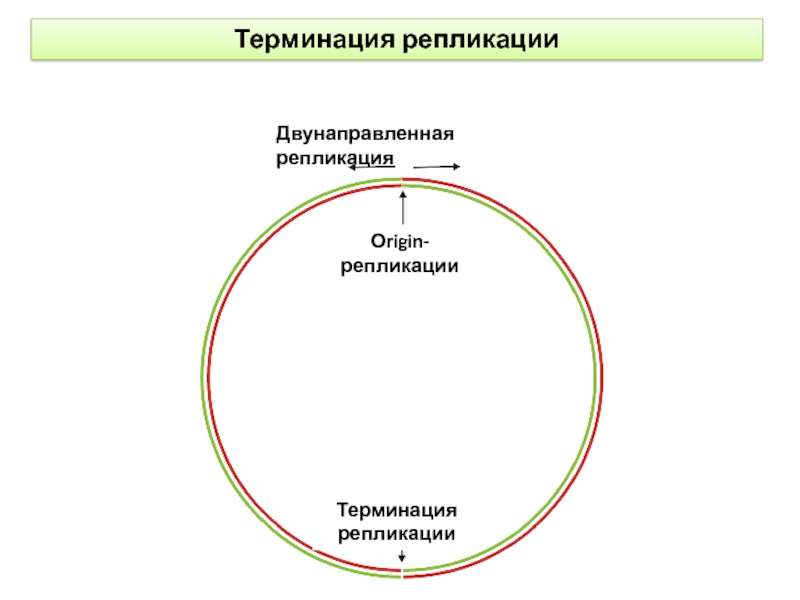

Слайд 10Терминация репликации
Двунаправленная репликация
Оrigin-репликации
Терминация репликации

Терминация репликацииДвунаправленная репликацияОrigin-репликацииТерминация репликации

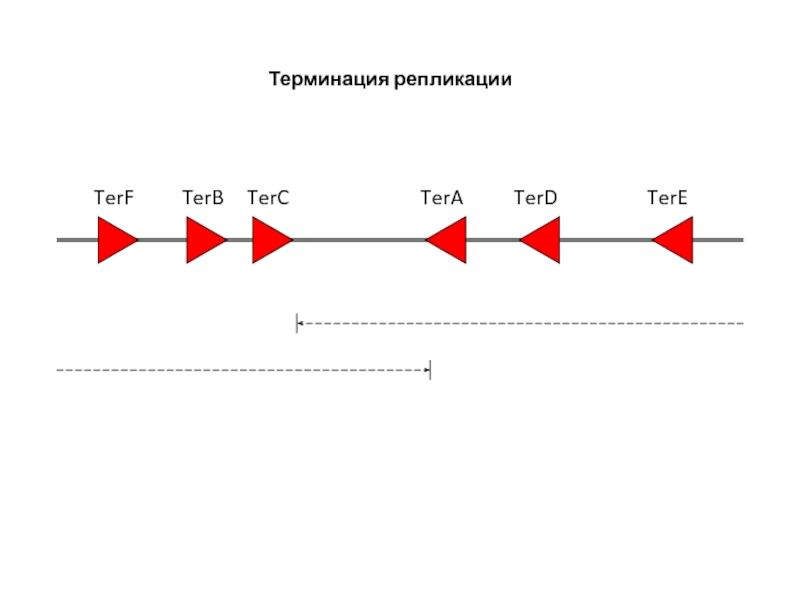

Слайд 11TerF
TerB
TerC
TerA
TerD
TerE
Терминация репликации

TerFTerBTerCTerATerDTerEТерминация репликации

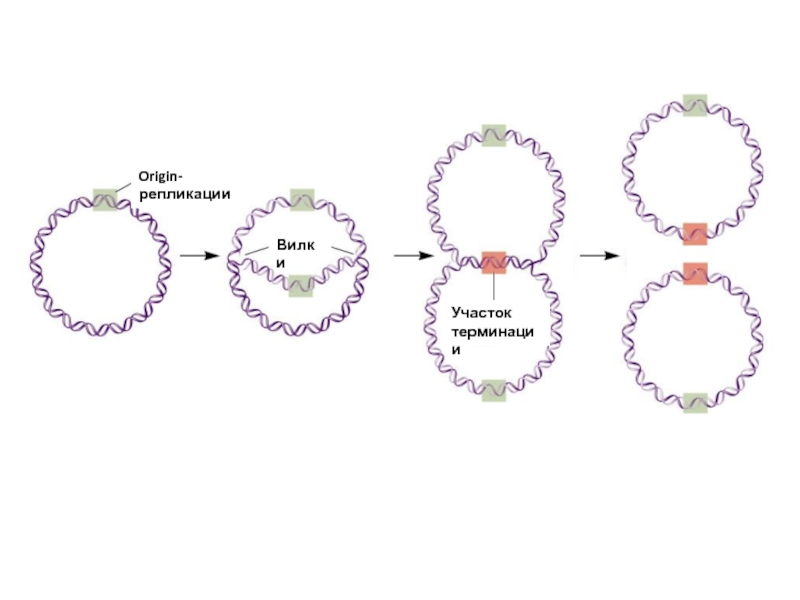

Слайд 12Origin-репликации
Вилки
Участок терминации

Origin-репликацииВилкиУчасток терминации

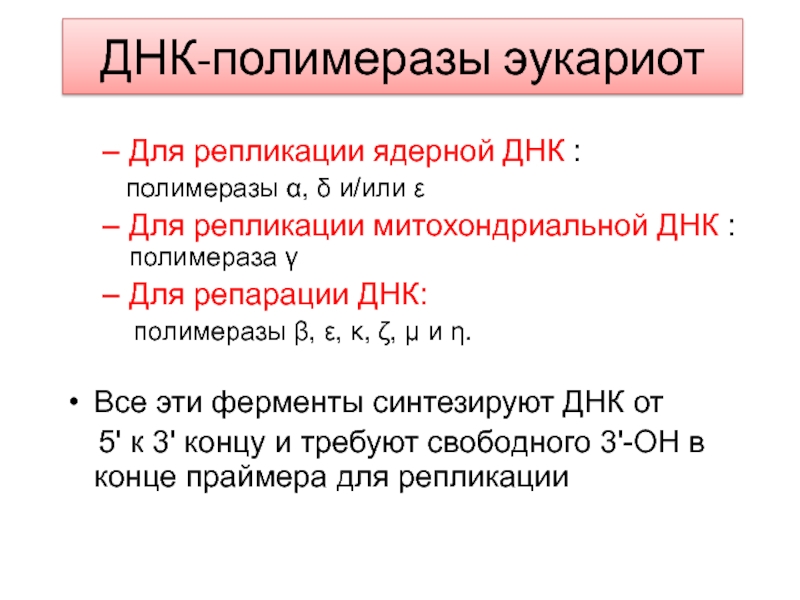

Слайд 13ДНК-полимеразы эукариот
Для репликации ядерной ДНК :
полимеразы 

и/или 
Для репликации митохондриальной ДНК : полимераза 
Для репарации ДНК:


полимеразы и.

Все эти ферменты синтезируют ДНК от
5' к 3' концу и требуют свободного 3'-OH в конце праймера для репликации
ДНК-полимеразы эукариотДля репликации ядерной ДНК :   полимеразы  и/или Для репликации митохондриальной ДНК : полимераза
