Слайд 1Введение в базы данных
Лямин Андрей Владимирович

Введение в базы данных Лямин Андрей Владимирович

Слайд 2Список литературы
Дейт К.Дж. Введение в системы баз данных. – М.:

Издательский дом «Вильямс», 2005. – 1328 с.
Кириллов В.В. Основы

проектирования реляционных баз данных. Учебное пособие. - СПб.: ИТМО, 1994. - 90 с.
Список литературыДейт К.Дж. Введение в системы баз данных. – М.: Издательский дом «Вильямс», 2005. – 1328 с.

Слайд 3Основные определения
База данных (БД) – это набор данных, организованный с

определенной целью.
Система управления базой данных (СУБД) – это комплекс программных

средств, который управляет доступом к базе данных.
Основные определенияБаза данных (БД) – это набор данных, организованный с определенной целью.Система управления базой данных (СУБД) –

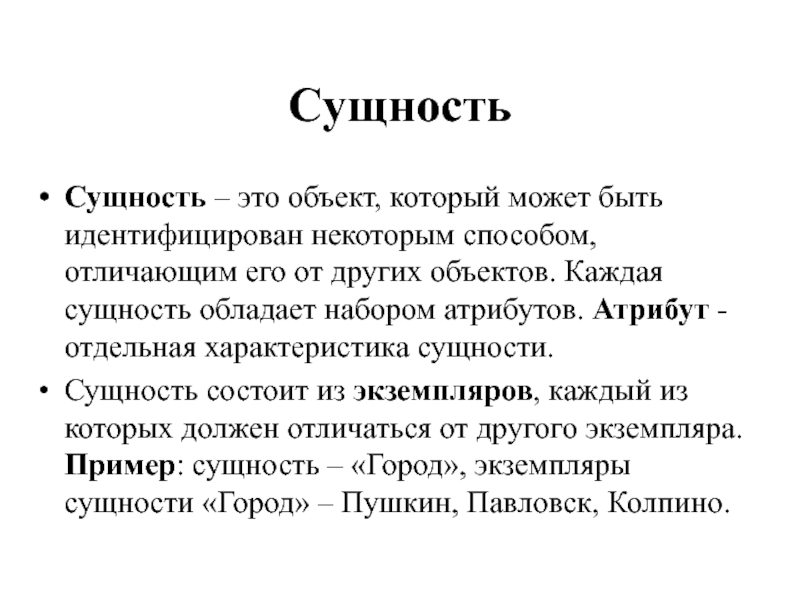

Слайд 4Сущность
Сущность – это объект, который может быть идентифицирован некоторым способом,

отличающим его от других объектов. Каждая сущность обладает набором атрибутов.

Атрибут - отдельная характеристика сущности.
Сущность состоит из экземпляров, каждый из которых должен отличаться от другого экземпляра. Пример: сущность – «Город», экземпляры сущности «Город» – Пушкин, Павловск, Колпино.
СущностьСущность – это объект, который может быть идентифицирован некоторым способом, отличающим его от других объектов. Каждая сущность

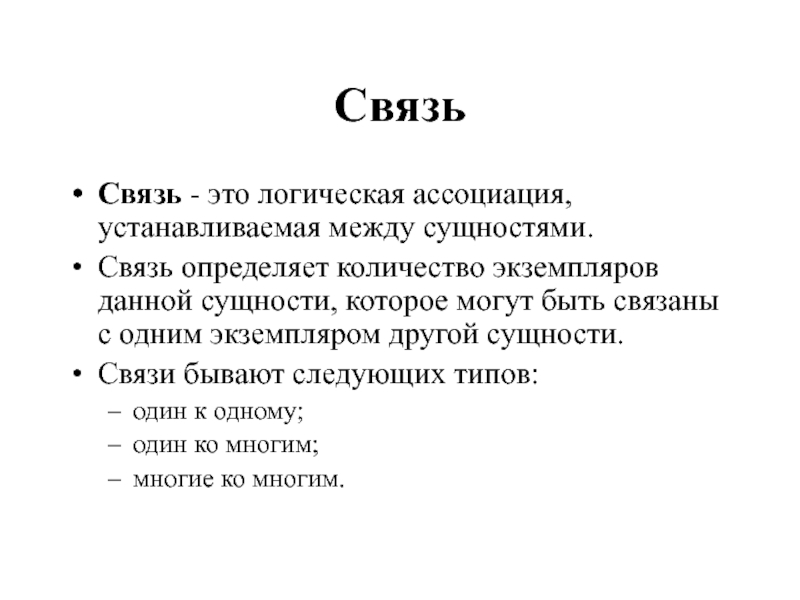

Слайд 5Связь
Связь - это логическая ассоциация, устанавливаемая между сущностями.
Связь определяет

количество экземпляров данной сущности, которое могут быть связаны с одним

экземпляром другой сущности.
Связи бывают следующих типов:
один к одному;
один ко многим;
многие ко многим.
СвязьСвязь - это логическая ассоциация, устанавливаемая между сущностями. Связь определяет количество экземпляров данной сущности, которое могут быть

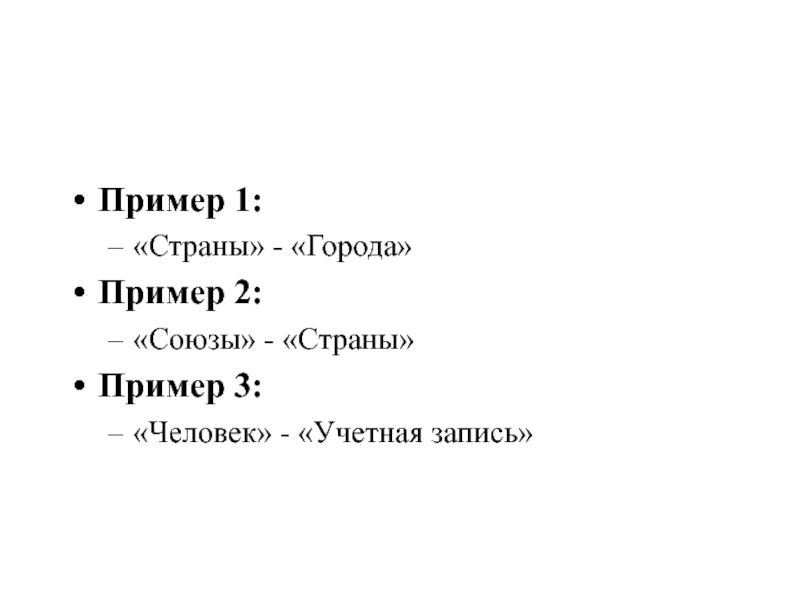

Слайд 6Пример 1:
«Страны» - «Города»
Пример 2:
«Союзы» - «Страны»
Пример 3:


«Человек» - «Учетная запись»

Пример 1: «Страны» - «Города»Пример 2: «Союзы» - «Страны»Пример 3: «Человек» - «Учетная запись»

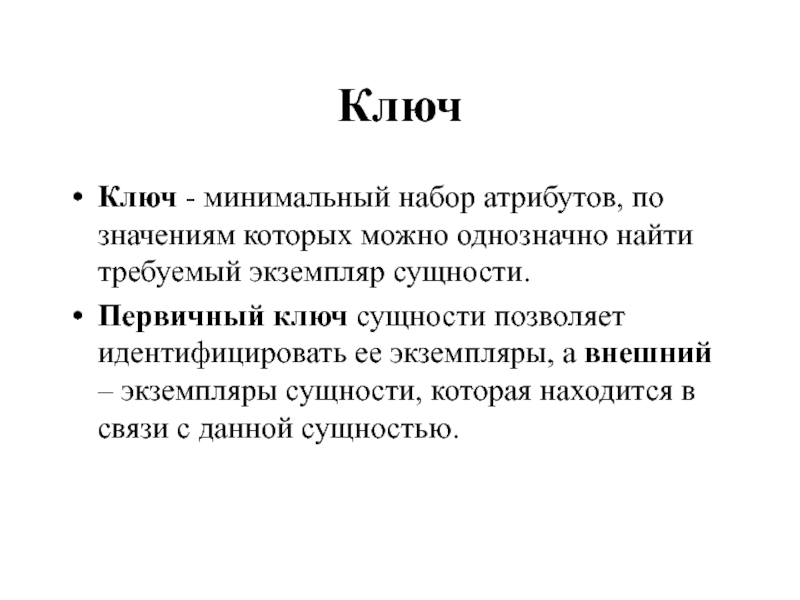

Слайд 7Ключ
Ключ - минимальный набор атрибутов, по значениям которых можно однозначно

найти требуемый экземпляр сущности.
Первичный ключ сущности позволяет идентифицировать ее

экземпляры, а внешний – экземпляры сущности, которая находится в связи с данной сущностью.
КлючКлюч - минимальный набор атрибутов, по значениям которых можно однозначно найти требуемый экземпляр сущности. Первичный ключ сущности

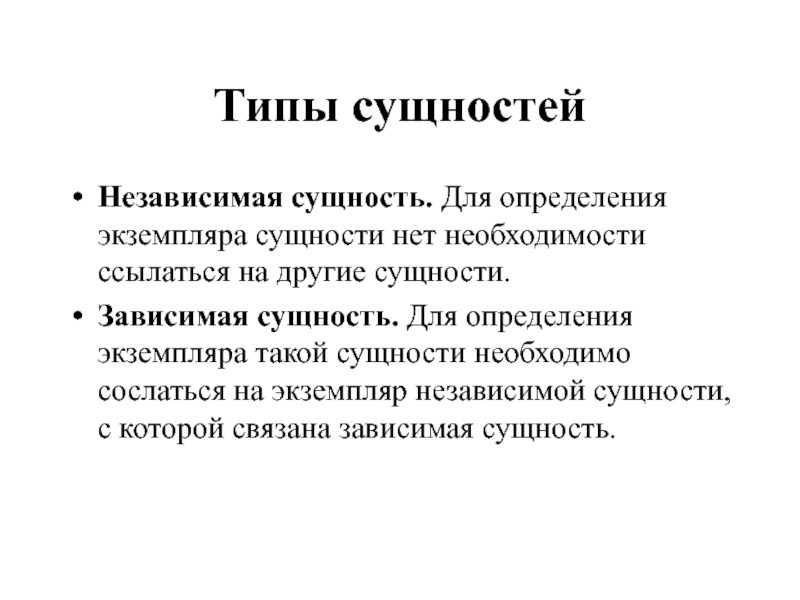

Слайд 8Типы сущностей
Независимая сущность. Для определения экземпляра сущности нет необходимости ссылаться

на другие сущности.
Зависимая сущность. Для определения экземпляра такой сущности

необходимо сослаться на экземпляр независимой сущности, с которой связана зависимая сущность.
Типы сущностейНезависимая сущность. Для определения экземпляра сущности нет необходимости ссылаться на другие сущности. Зависимая сущность. Для определения

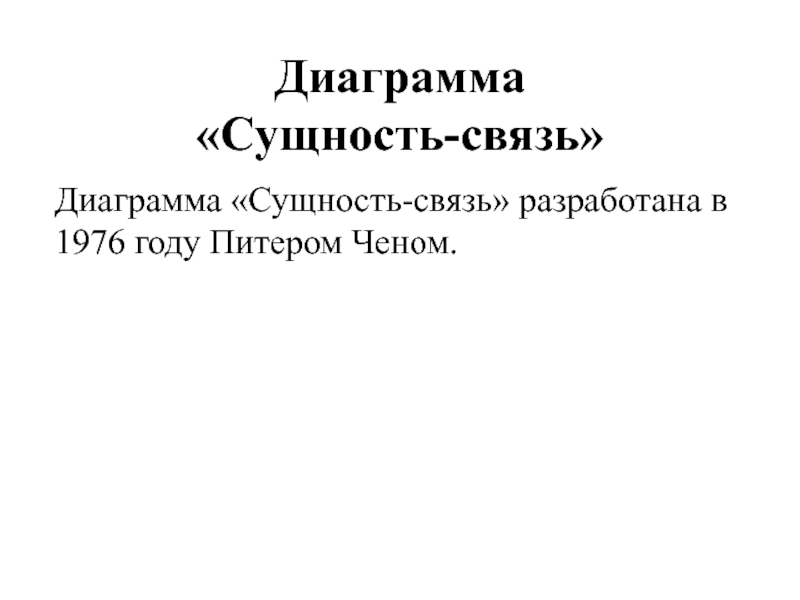

Слайд 9Диаграмма «Сущность-связь»
Диаграмма «Сущность-связь» разработана в 1976 году Питером Ченом.

Диаграмма  «Сущность-связь»Диаграмма «Сущность-связь» разработана в 1976 году Питером Ченом.

Слайд 10Диаграмма «Сущность-связь»
Сущность
Атрибут
Атрибут
Связь
Сущность
Атрибут
Атрибут
Атрибут
Атрибут
Атрибут
Сущность
Атрибут
Атрибут
Связь
M
N
N
1

Диаграмма  «Сущность-связь»СущностьАтрибутАтрибутСвязьСущностьАтрибутАтрибутАтрибутАтрибутАтрибутСущностьАтрибутАтрибутСвязьMNN1

Слайд 11Пример 4:
Сотрудник
ИД С
Сот-ник
С_Д
Должность
Название
ИД_Д
Фамилия
Имя
Ставки
Оклад
Д_О
M
N
N
1
Сумма
Дата

Пример 4:СотрудникИД ССот-никС_ДДолжностьНазваниеИД_ДФамилияИмяСтавкиОкладД_ОMNN1СуммаДата

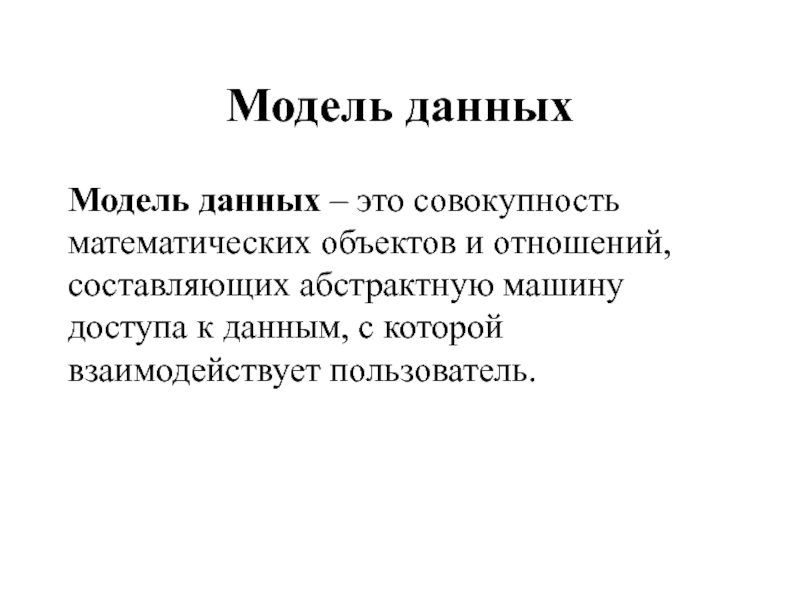

Слайд 12Модель данных
Модель данных – это совокупность математических объектов и отношений,

составляющих абстрактную машину доступа к данным, с которой взаимодействует пользователь.


Модель данныхМодель данных – это совокупность математических объектов и отношений, составляющих абстрактную машину доступа к данным, с

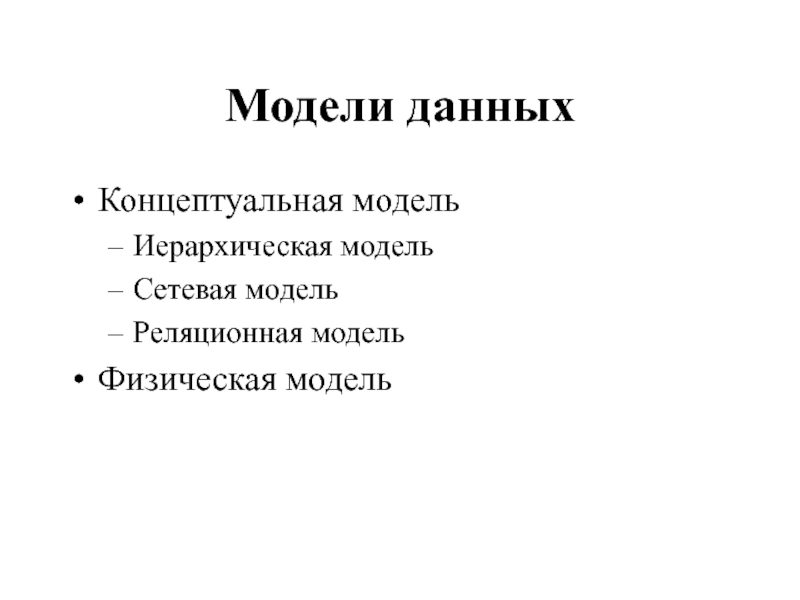

Слайд 13Модели данных
Концептуальная модель
Иерархическая модель
Сетевая модель
Реляционная модель
Физическая модель

Модели данных Концептуальная модельИерархическая модельСетевая модельРеляционная модельФизическая модель

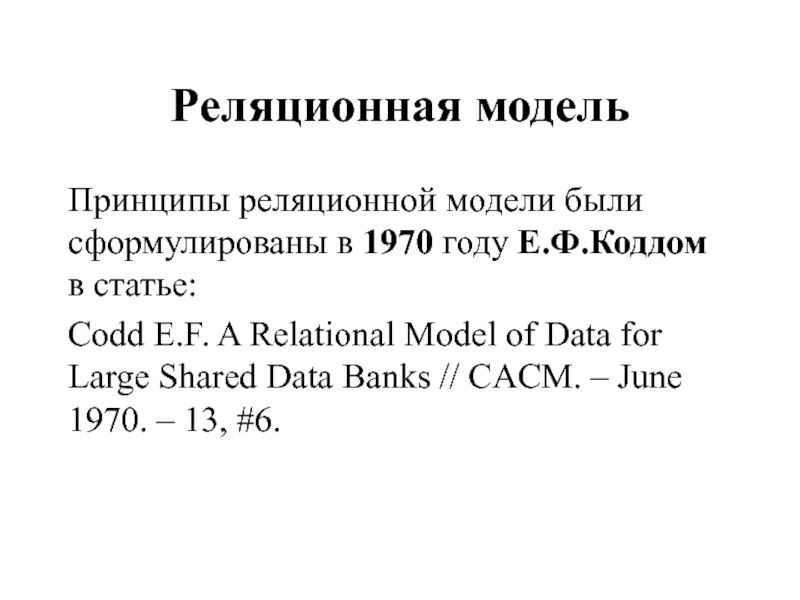

Слайд 14Реляционная модель
Принципы реляционной модели были сформулированы в 1970 году Е.Ф.Коддом

в статье:
Codd E.F. A Relational Model of Data for

Large Shared Data Banks // CACM. – June 1970. – 13, #6.
Реляционная модельПринципы реляционной модели были сформулированы в 1970 году Е.Ф.Коддом в статье: Codd E.F. A Relational Model

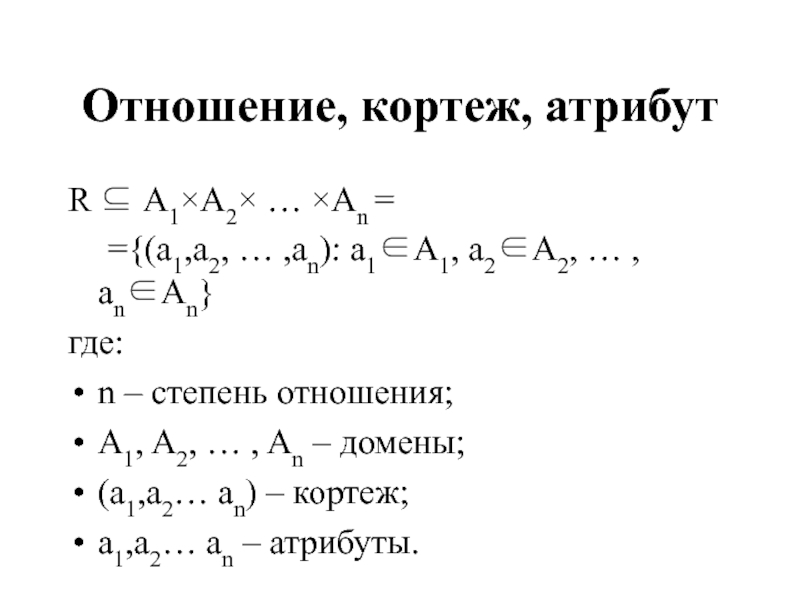

Слайд 15Отношение, кортеж, атрибут
R  A1A2 … An =
={(a1,a2, …

,an): a1A1, a2A2, … , anAn}
где:
n – степень отношения;


A1, A2, … , An – домены;
(a1,a2… an) – кортеж;
a1,a2… an – атрибуты.
Отношение, кортеж, атрибутR  A1A2 … An = 	={(a1,a2, … ,an): a1A1, a2A2, … , anAn}где: n

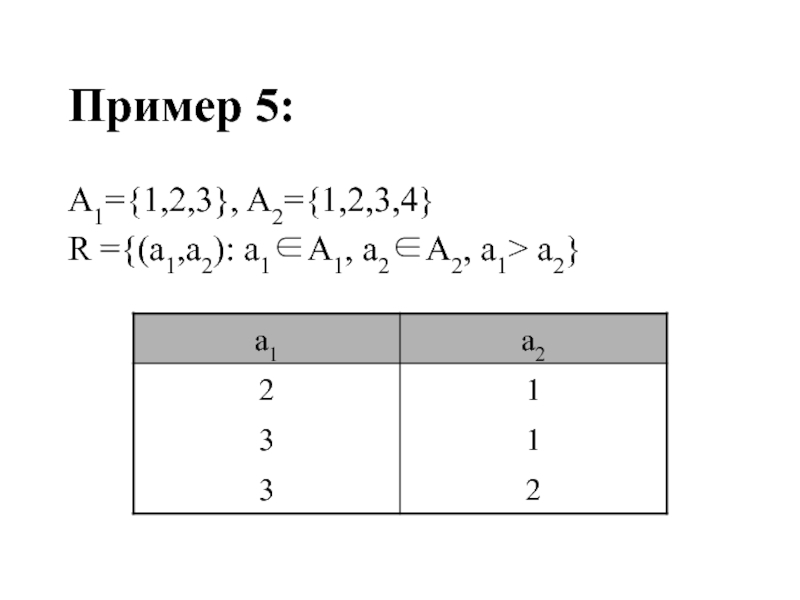

Слайд 16Пример 5:
A1={1,2,3}, A2={1,2,3,4}
R ={(a1,a2): a1A1, a2A2, a1> a2}

Пример 5:A1={1,2,3}, A2={1,2,3,4}R ={(a1,a2): a1A1, a2A2, a1> a2}

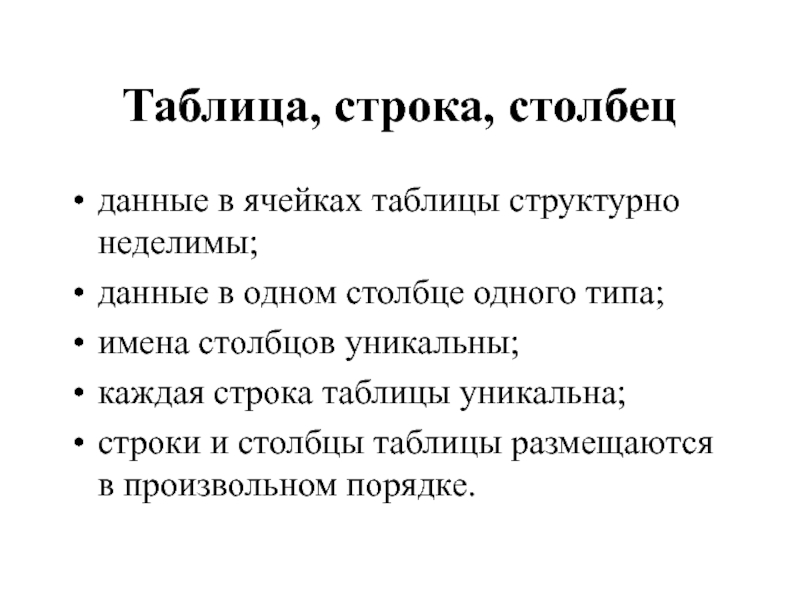

Слайд 17Таблица, строка, столбец
данные в ячейках таблицы структурно неделимы;
данные в одном

столбце одного типа;
имена столбцов уникальны;
каждая строка таблицы уникальна;
строки и столбцы

таблицы размещаются в произвольном порядке.
Таблица, строка, столбецданные в ячейках таблицы структурно неделимы;данные в одном столбце одного типа;имена столбцов уникальны;каждая строка таблицы

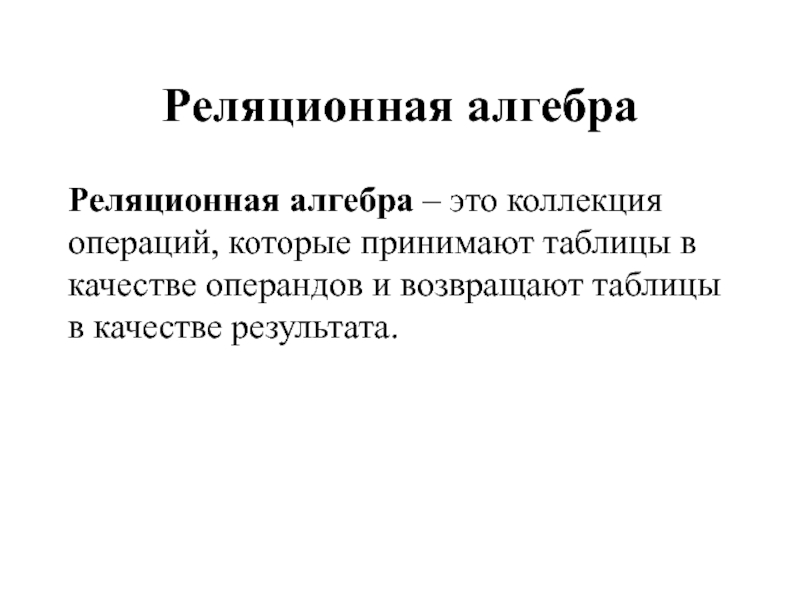

Слайд 18Реляционная алгебра
Реляционная алгебра – это коллекция операций, которые принимают таблицы

в качестве операндов и возвращают таблицы в качестве результата.

Реляционная алгебраРеляционная алгебра – это коллекция операций, которые принимают таблицы в качестве операндов и возвращают таблицы в

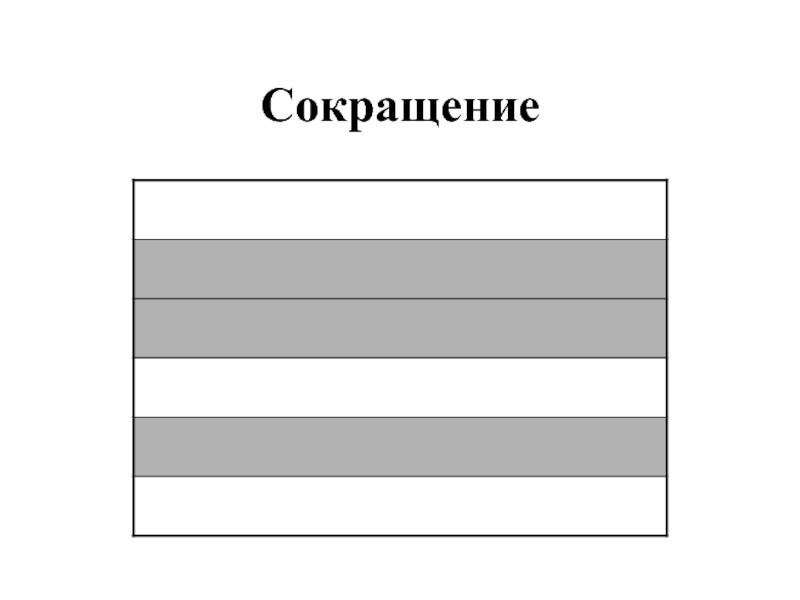

Слайд 19Сокращение

Сокращение

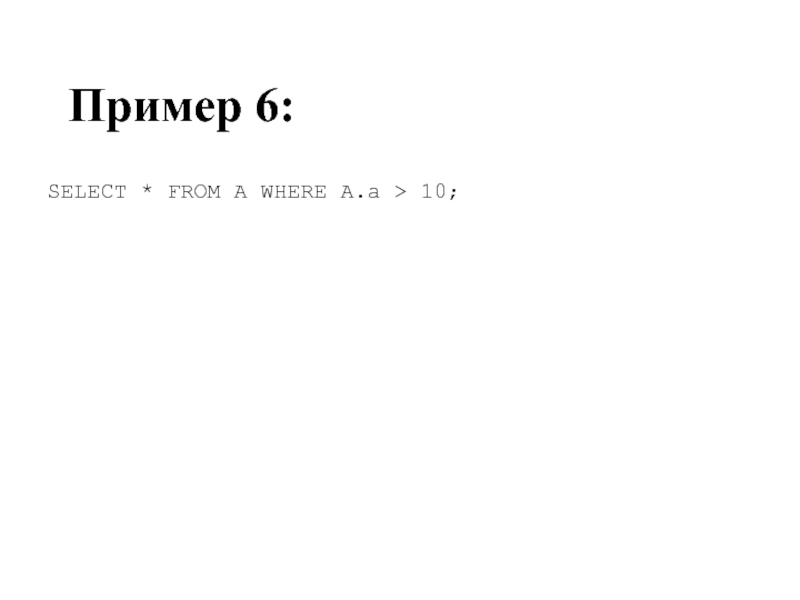

Слайд 20Пример 6:
SELECT * FROM A WHERE A.a > 10;


Пример 6:SELECT * FROM A WHERE A.a > 10;

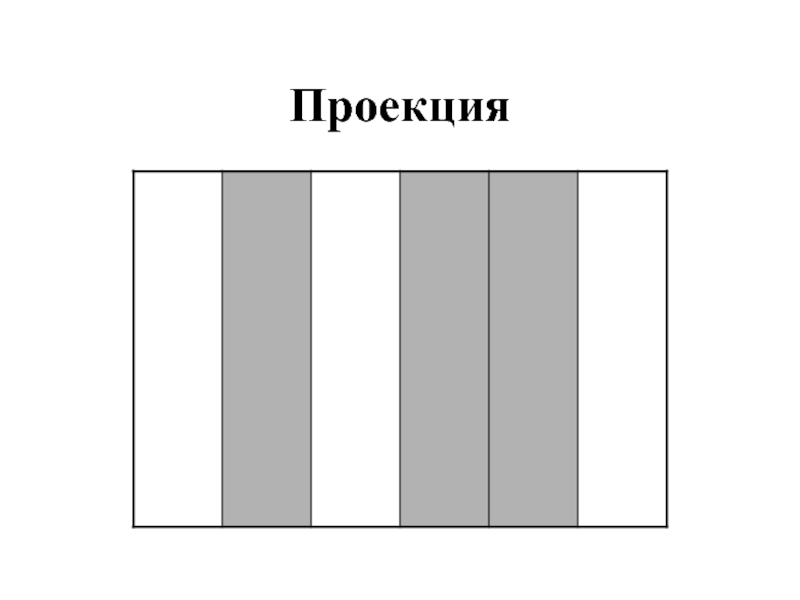

Слайд 21Проекция

Проекция

Слайд 22Пример 7:
SELECT A.a, A.c, A.f FROM A;


Пример 7:SELECT A.a, A.c, A.f FROM A;

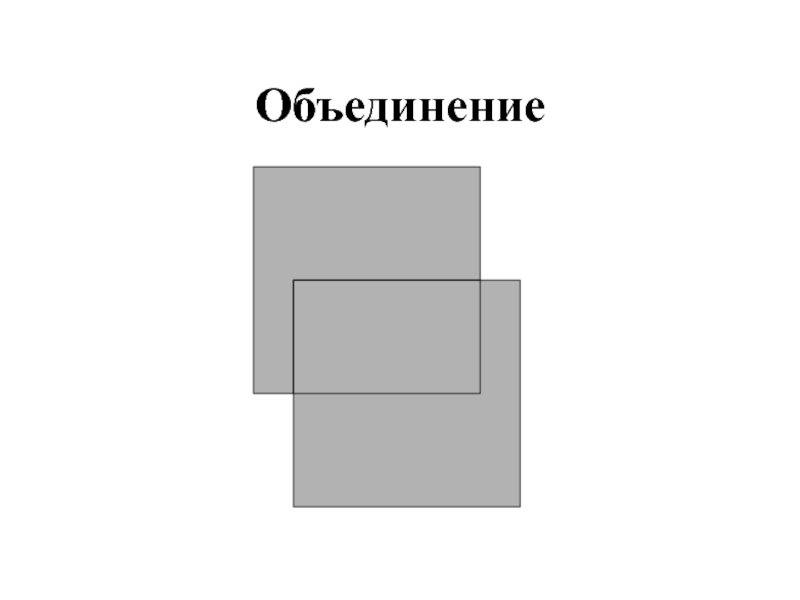

Слайд 23Объединение

Объединение

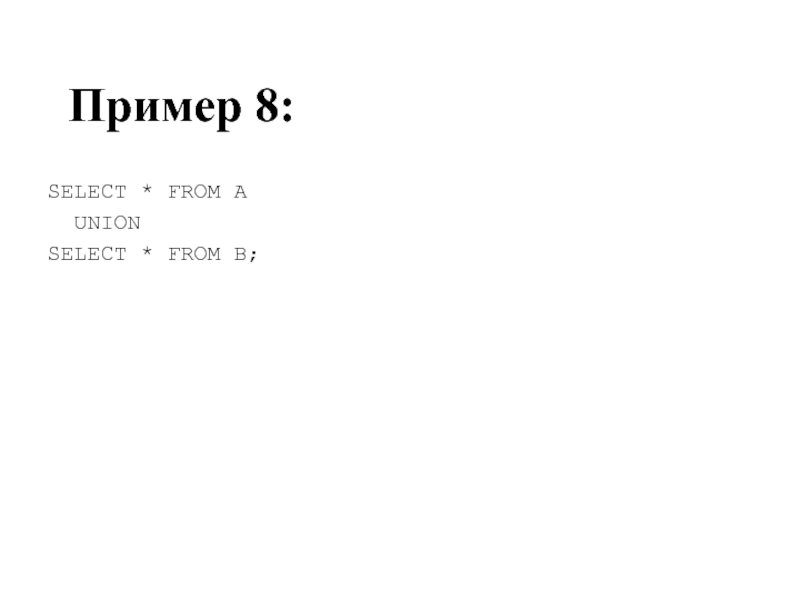

Слайд 24Пример 8:
SELECT * FROM A
UNION
SELECT * FROM B;



Пример 8:SELECT * FROM A  UNIONSELECT * FROM B;

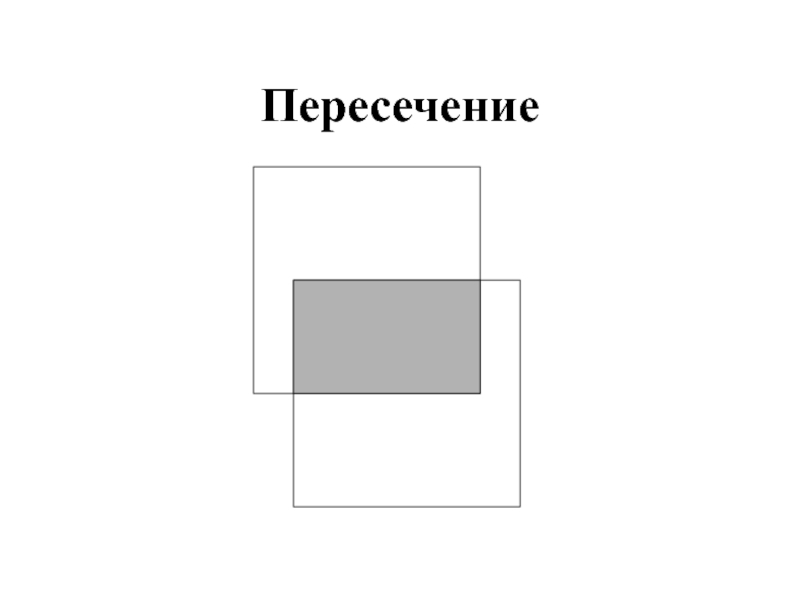

Слайд 25Пересечение

Пересечение

Слайд 26Пример 9:
SELECT * FROM A
INTERSECT
SELECT * FROM

B;


Пример 9:SELECT * FROM A  INTERSECT SELECT * FROM B;

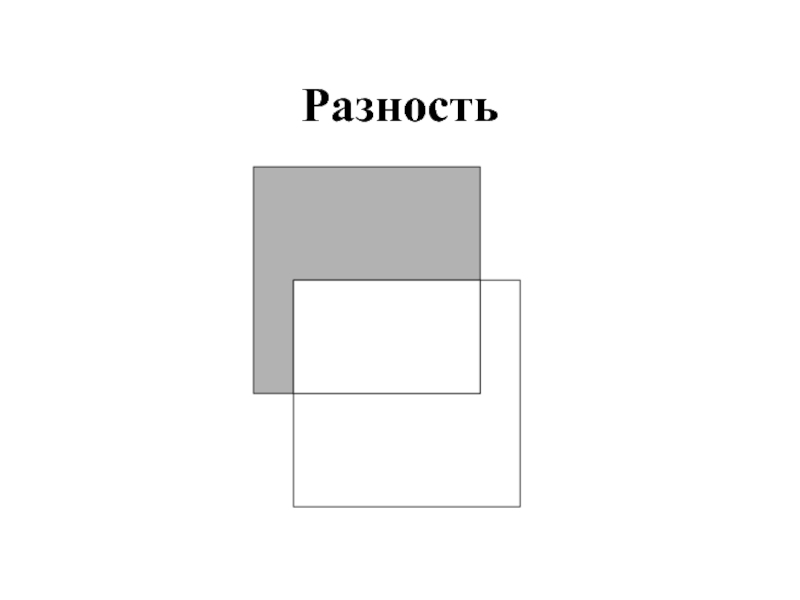

Слайд 27Разность

Разность

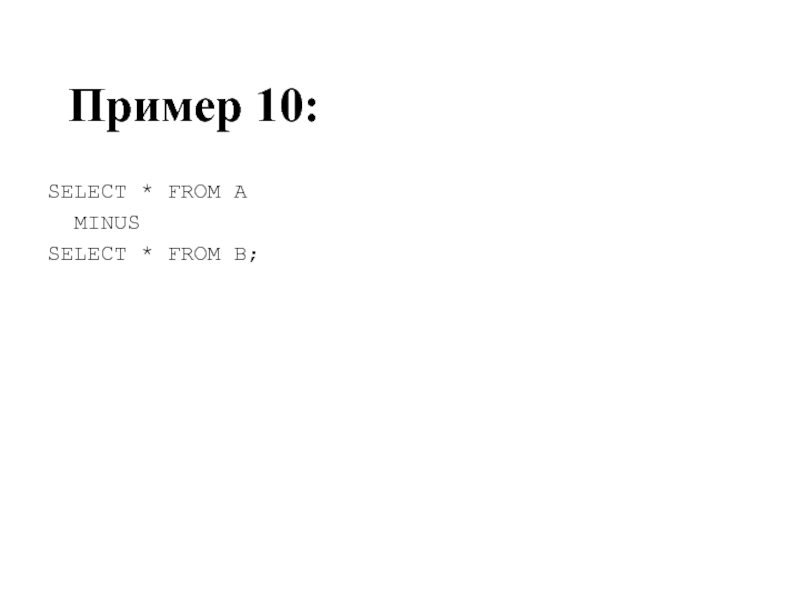

Слайд 28Пример 10:
SELECT * FROM A
MINUS
SELECT * FROM

B;


Пример 10:SELECT * FROM A  MINUS SELECT * FROM B;

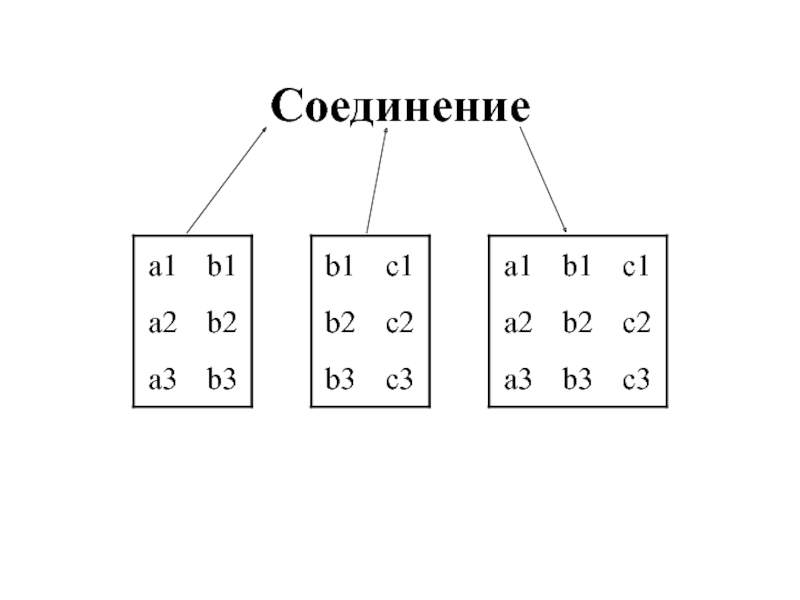

Слайд 29Соединение

Соединение

Слайд 30Пример 11:
SELECT A.a, A.b, B.c
FROM A, B

WHERE A.b = B.b;


Пример 11:SELECT A.a, A.b, B.c  FROM A, B  WHERE A.b = B.b;

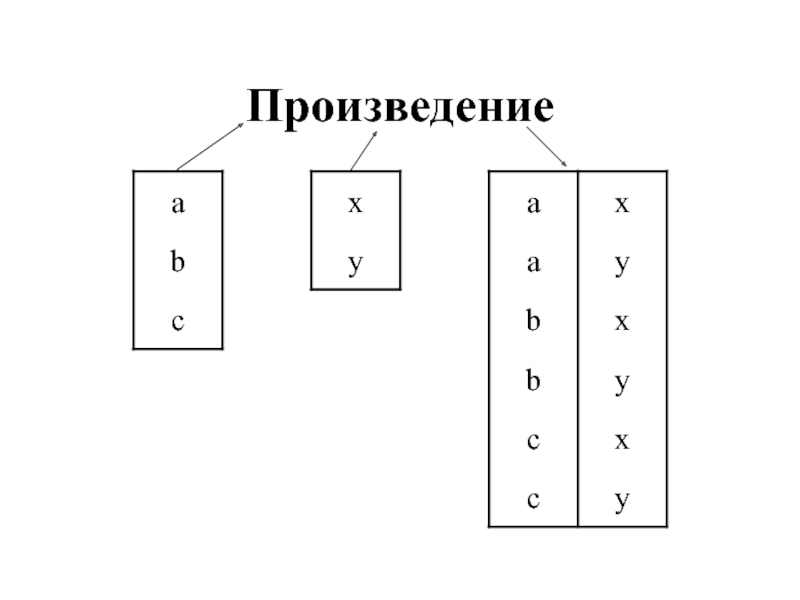

Слайд 31Произведение

Произведение

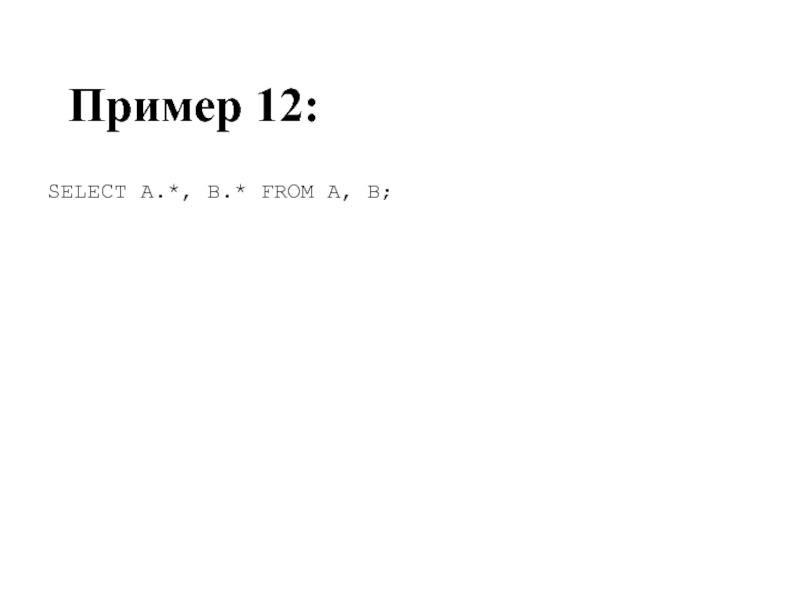

Слайд 32Пример 12:
SELECT A.*, B.* FROM A, B;


Пример 12:SELECT A.*, B.* FROM A, B;

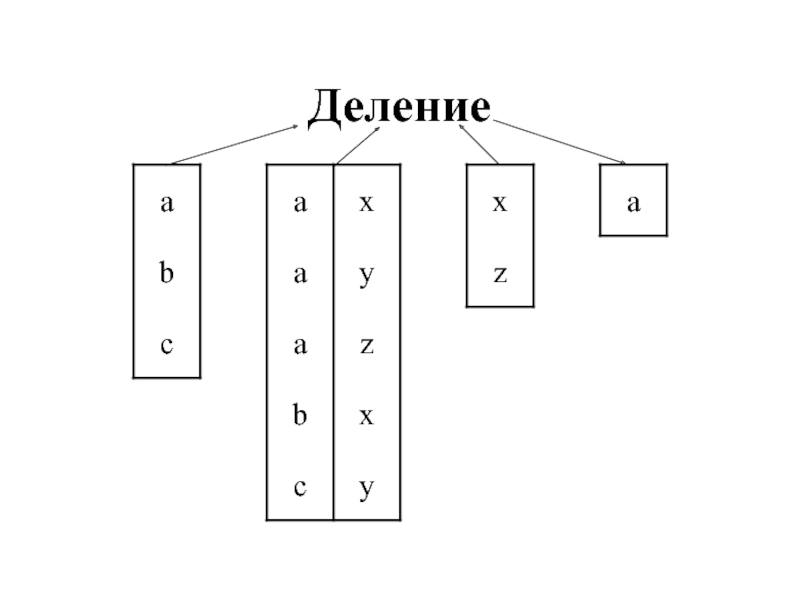

Слайд 33Деление

Деление

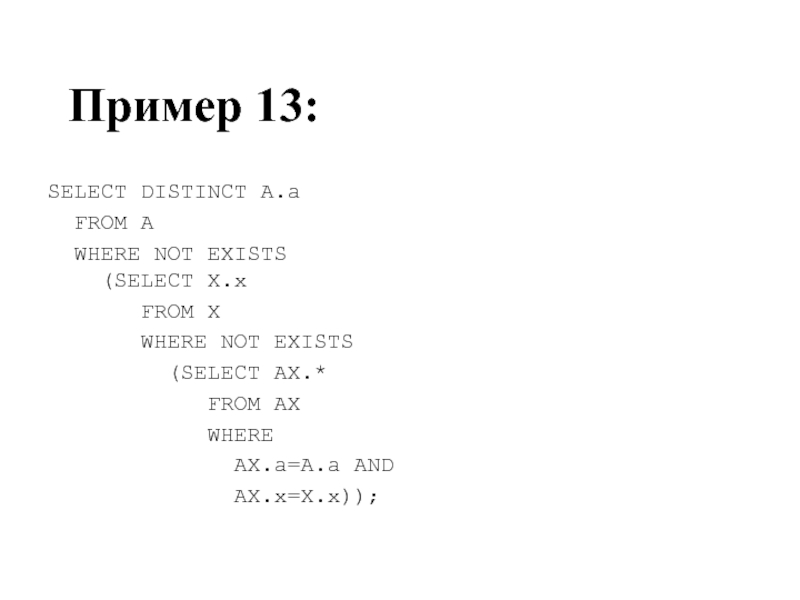

Слайд 34Пример 13:
SELECT DISTINCT A.a
FROM A
WHERE NOT

EXISTS (SELECT X.x
FROM

X
WHERE NOT EXISTS
(SELECT AX.*
FROM AX
WHERE
AX.a=A.a AND
AX.x=X.x));
Пример 13:SELECT DISTINCT A.a  FROM A  WHERE NOT EXISTS    (SELECT X.x
