Тема № 14: Связь в танковом (мотострелковом) батальоне ЮЖНО-УРАЛЬСКИЙ

УНИВЕРСИТЕТ
ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ
«Кафедра танковых войск»
Челябинск
2011
Занятие № 2
1.

работоспособности.
2. Настройка радиостанции на рабочую частоту. Выполнение норматива №

7-Связь.

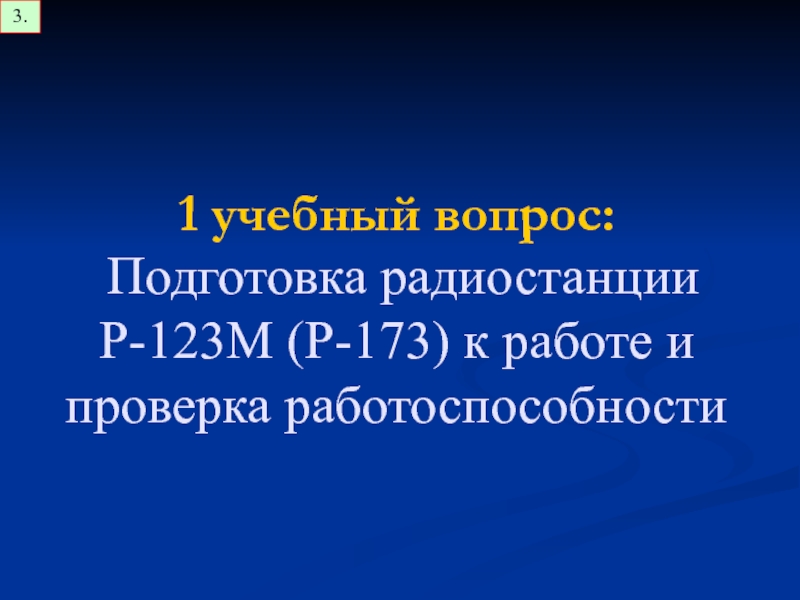

2.

к работе и проверка работоспособности
3.

к работе; проверить работоспособность; произвести настройку.

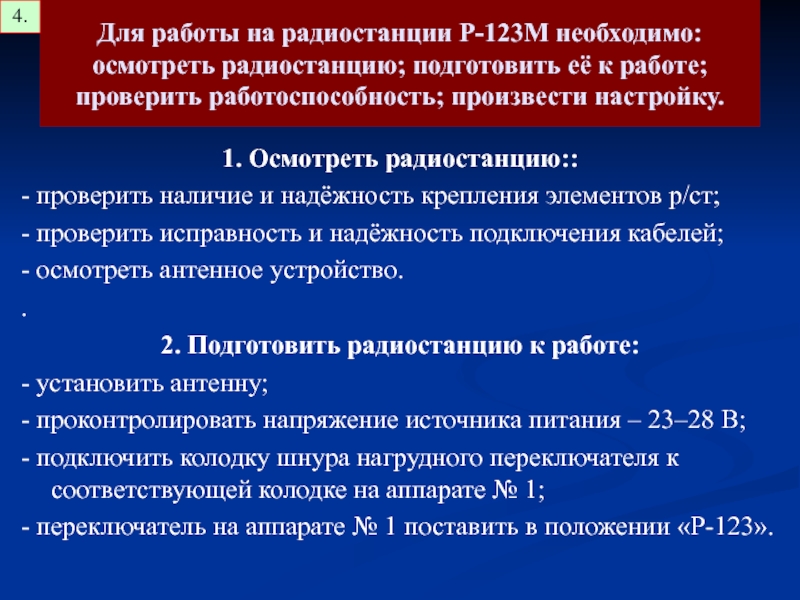

1. Осмотреть радиостанцию::
- проверить наличие

и надёжность крепления элементов р/ст;
- проверить исправность и надёжность подключения кабелей;
- осмотреть антенное устройство.
.
2. Подготовить радиостанцию к работе:
- установить антенну;
- проконтролировать напряжение источника питания – 23–28 В;
- подключить колодку шнура нагрудного переключателя к соответствующей колодке на аппарате № 1;
- переключатель на аппарате № 1 поставить в положении «Р-123».

4.

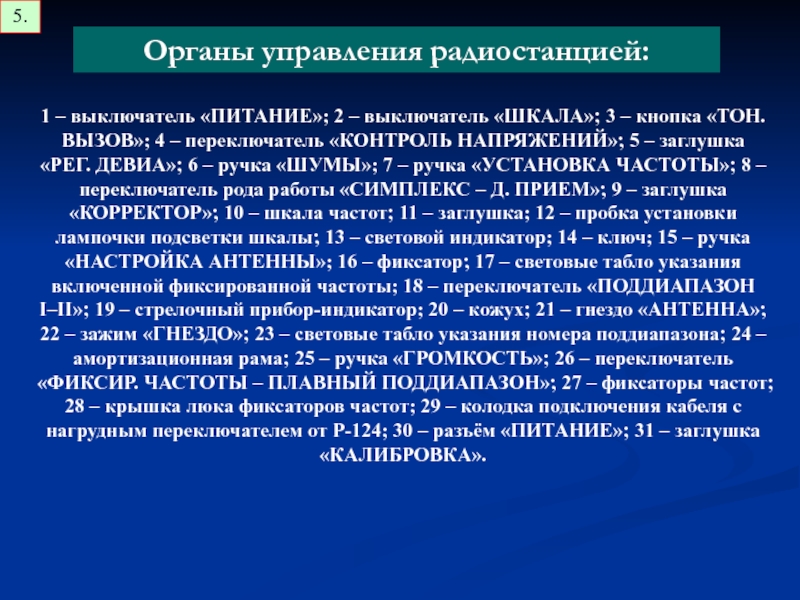

«ШКАЛА»; 3 – кнопка «ТОН. ВЫЗОВ»; 4 – переключатель «КОНТРОЛЬ

НАПРЯЖЕНИЙ»; 5 – заглушка «РЕГ. ДЕВИА»; 6 – ручка «ШУМЫ»; 7 – ручка «УСТАНОВКА ЧАСТОТЫ»; 8 – переключатель рода работы «СИМПЛЕКС – Д. ПРИЕМ»; 9 – заглушка «КОРРЕКТОР»; 10 – шкала частот; 11 – заглушка; 12 – пробка установки лампочки подсветки шкалы; 13 – световой индикатор; 14 – ключ; 15 – ручка «НАСТРОЙКА АНТЕННЫ»; 16 – фиксатор; 17 – световые табло указания включенной фиксированной частоты; 18 – переключатель «ПОДДИАПАЗОН I–II»; 19 – стрелочный прибор-индикатор; 20 – кожух; 21 – гнездо «АНТЕННА»; 22 – зажим «ГНЕЗДО»; 23 – световые табло указания номера поддиапазона; 24 – амортизационная рама; 25 – ручка «ГРОМКОСТЬ»; 26 – переключатель «ФИКСИР. ЧАСТОТЫ – ПЛАВНЫЙ ПОДДИАПАЗОН»; 27 – фиксаторы частот; 28 – крышка люка фиксаторов частот; 29 – колодка подключения кабеля с нагрудным переключателем от Р-124; 30 – разъём «ПИТАНИЕ»; 31 – заглушка «КАЛИБРОВКА».

5.

«НАСТРОИКЛ АНТЕННЫ» затянут;
фиксаторы дисков установки частоты затянуты;
переключатель «ФИКСИР. ЧАСТОТЫ –

ПЛАВНЫЙ ПОДДИАПАЗОН», в одном из положений «ФИКСИР. ЧАСТОТЫ 1, 2, 3 или 4»;
регулятор «ГРОМКОСТЬ» повёрнут в крайнее положение по часовой стрелке на максимум громкости;
регулятор «ШУМЫ» повёрнут в крайнее левое положение (отключен);
переключатель контроля напряжений в положении «РАБОТА 1»;
переключатель рода работ в положении «СИМПЛЕКС»;
тумблер «ШКАЛА» в положении «ВЫКЛ.»;
тумблер «ПИТАНИЕ» в положении «ВЫКЛ.»;
крышка люка барабана должна быть закрыта.

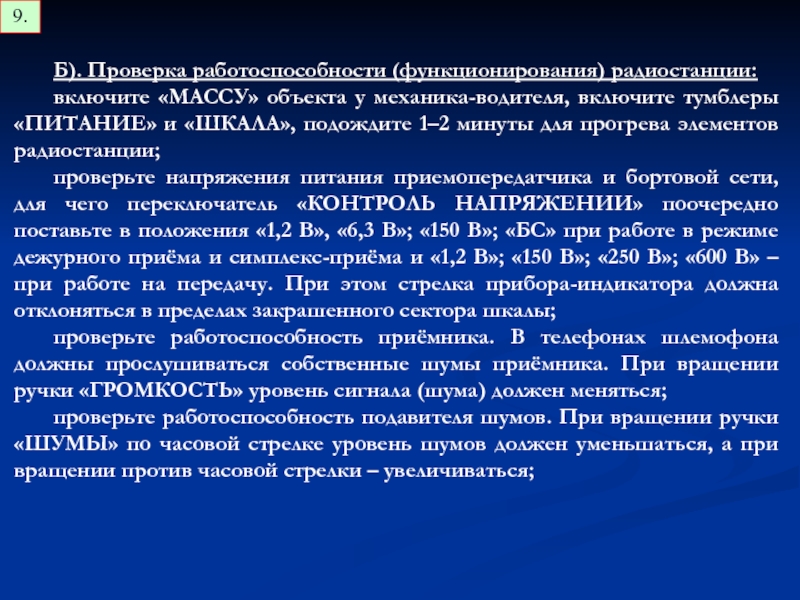

тумблеры «ПИТАНИЕ» и «ШКАЛА», подождите 1–2 минуты для прогрева элементов

радиостанции;
проверьте напряжения питания приемопередатчика и бортовой сети, для чего переключатель «КОНТРОЛЬ НАПРЯЖЕНИИ» поочередно поставьте в положения «1,2 В», «6,3 В»; «150 В»; «БС» при работе в режиме дежурного приёма и симплекс-приёма и «1,2 В»; «150 В»; «250 В»; «600 В» – при работе на передачу. При этом стрелка прибора-индикатора должна отклоняться в пределах закрашенного сектора шкалы;
проверьте работоспособность приёмника. В телефонах шлемофона должны прослушиваться собственные шумы приёмника. При вращении ручки «ГРОМКОСТЬ» уровень сигнала (шума) должен меняться;
проверьте работоспособность подавителя шумов. При вращении ручки «ШУМЫ» по часовой стрелке уровень шумов должен уменьшаться, а при вращении против часовой стрелки – увеличиваться;

прослушиваться слабый фон от работы преобразователей) и наличие модуляции радиостанции

путём прослушивания собственного голоса, наличия свечения неоновой лампочки и отклонения стрелки прибора-индикатора при установке переключателя «КОНТРОЛЬ НАПРЯЖЕНИИ» в положение «РАБОТА 1 (2)»;
проверьте работу устройства тонального вызова: при нажатии кнопки «ТОН. ВЫЗОВ» в телефонах должен прослушиваться тон частотой около 1000 Гц;
переключатель «ФИКСИР. ЧАСТОТЫ – ПЛАВНЫЙ ПОДДИАПАЗОН» поставьте в положение «ФИКСИР. ЧАСТОТЫ 1». При этом должен работать электродвигатель и вращаться ручки «УСТАНОВКА ЧАСТОТЫ» и «НАСТРОЙКА АНТЕННЫ». После непродолжительной работы электродвигатели останавливаются (ручки не вращаются). Затем, установив переключатель «ФИКСИР. ЧАСТОТЫ – ПЛАВНЫЙ ПОДДИАПАЗОН» поочередно в положения «ФИКСИР. ЧАСТОТЫ 2, 3, 4», проверьте работу механизма автоматики на остальных фиксированных частотах;
выключите питание радиостанции, «МАССУ» объекта, закройте радиостанцию и блок питания чехлами, снимите и уложите в чехол штыревую антенну.

10.

№ 7-Связь
11.

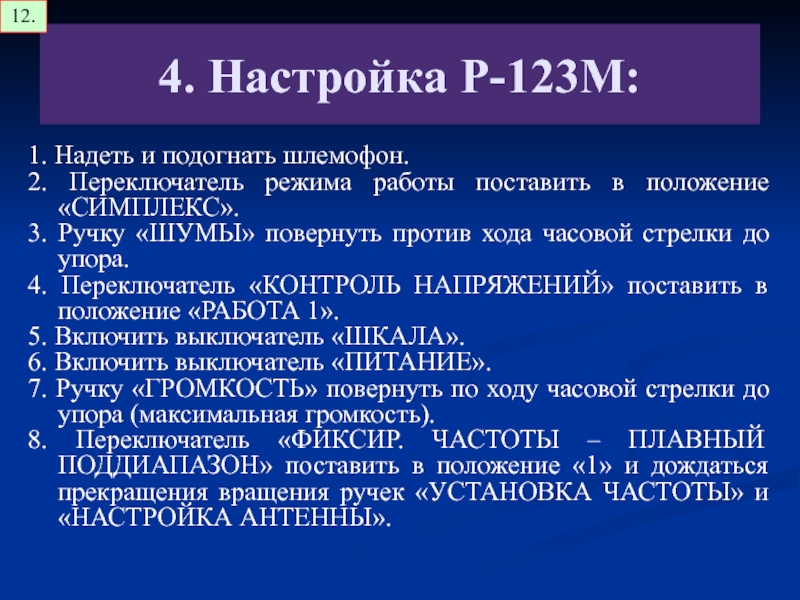

поставить в положение «СИМПЛЕКС».
3. Ручку «ШУМЫ» повернуть против хода часовой

стрелки до упора.
4. Переключатель «КОНТРОЛЬ НАПРЯЖЕНИЙ» поставить в положение «РАБОТА 1».
5. Включить выключатель «ШКАЛА».
6. Включить выключатель «ПИТАНИЕ».
7. Ручку «ГРОМКОСТЬ» повернуть по ходу часовой стрелки до упора (максимальная громкость).
8. Переключатель «ФИКСИР. ЧАСТОТЫ – ПЛАВНЫЙ ПОДДИАПАЗОН» поставить в положение «1» и дождаться прекращения вращения ручек «УСТАНОВКА ЧАСТОТЫ» и «НАСТРОЙКА АНТЕННЫ».

12.

фиксатор частоты «1», повернув его специальным ключом против хода часовой

стрелки примерно на 90о.
10. Ручкой «УСТАНОВКА ЧАСТОТЫ» установить по шкале значение первой фиксированной частоты. Зафиксировать частоту, совместив шлиц в головке первого фиксатора с красным кругом на барабане. При фиксации нужно следить за тем, чтобы не сбилась установленная на шкале частота.
11. Первым переключателем «ПОДДИАПАЗОН I – II» установить поддиапазон первой фиксированной частоты.

13.

на 3 – 4 оборота против хода часовой стрелки.
13. Включить

р/ст на передачу, поставив тангенту нагрудного переключателя в положение «ПРД».
14. Вращая ручку «НАСТРОЙКА АНТЕННЫ», добиться наибольшего показания стрелочного прибора-индикатора. При вращении ручки «НАСТРОЙКА АНТЕННЫ» получается несколько максимумов отклонения стрелки индикатора. При оптимальной настройке световой индикатор будет иметь наибольшую яркость освещения.
15. Отпустить тангенту нагрудного переключателя и зафиксировать ручку «НАСТРОЙКА АНТЕННЫ», завернув её фиксатор по ходу часовой стрелки до упора.

14.

том, что стрелка индикатора отклоняется до нужного деления и лампа

горит ярко. Проверить модуляцию. Счёт «Раз, два, три» должен хорошо прослушиваться в телефонах шлемофона. Отпустить переключатель. Настройка на одну частоту закончена.
17. Для настройки на остальные фиксированные частоты повторить операции 8 – 16 для фиксированных частот 2 – 4.
18. После настройки на четыре фиксированные частоты закрыть крышку на передней панели, выключить лампу освещения шкалы и положить ключ на место.

15.

и проверить величину питающего напряжения по прибору. Проверить градуировку шкалы

по кварцевому калибратору. Установить заданную частоту на указанном номере ЗПЧ. Настроить антенный контур с запоминанием.

Подготовка к работе и настройка р/ст Р-123

7.

уд.

хор.

отл.

Оценка
по времени

Категория обучаемых (подразде-ления)

Условия (порядок) выполнения норматива

Наимено-вание норматива

№ норм.

16.
