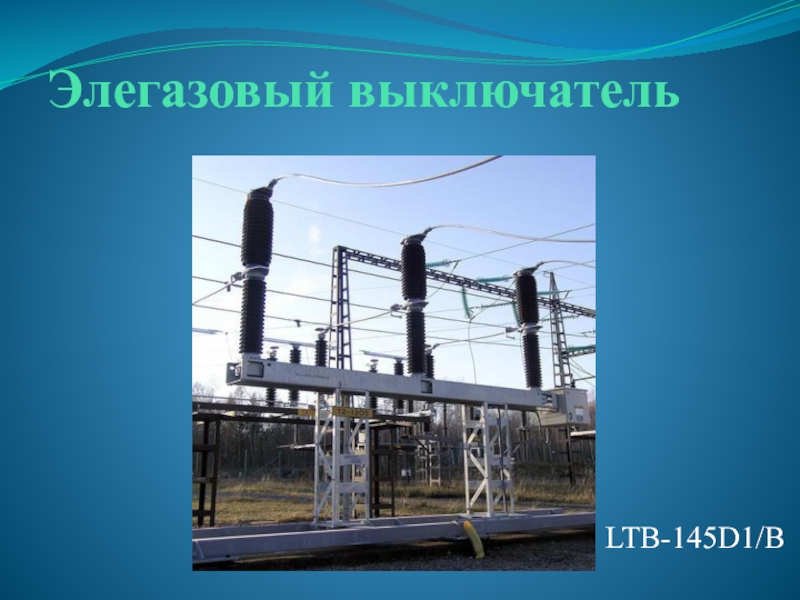

- 7. Элегазовый выключательLTB-145D1/В
- 8. Разъединитель РГ-110/1000 УХЛ1

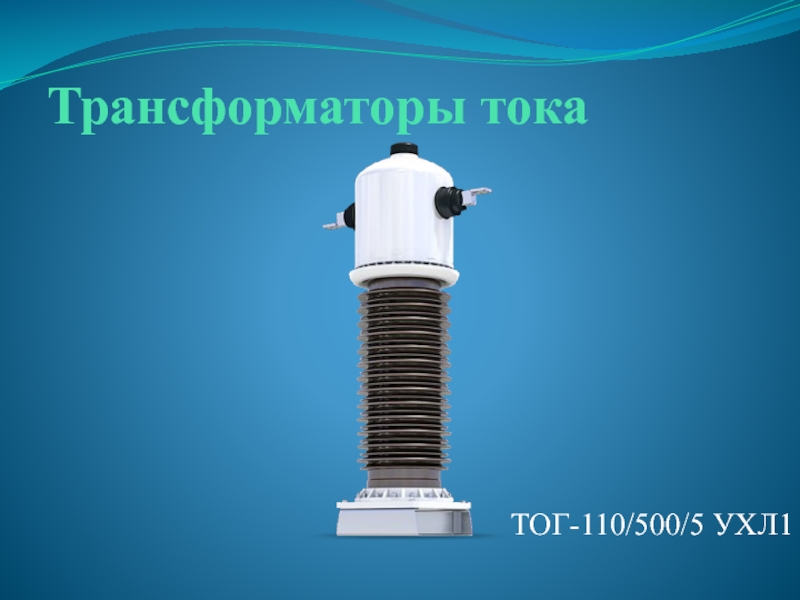

- 9. Трансформаторы токаТОГ-110/500/5 УХЛ1

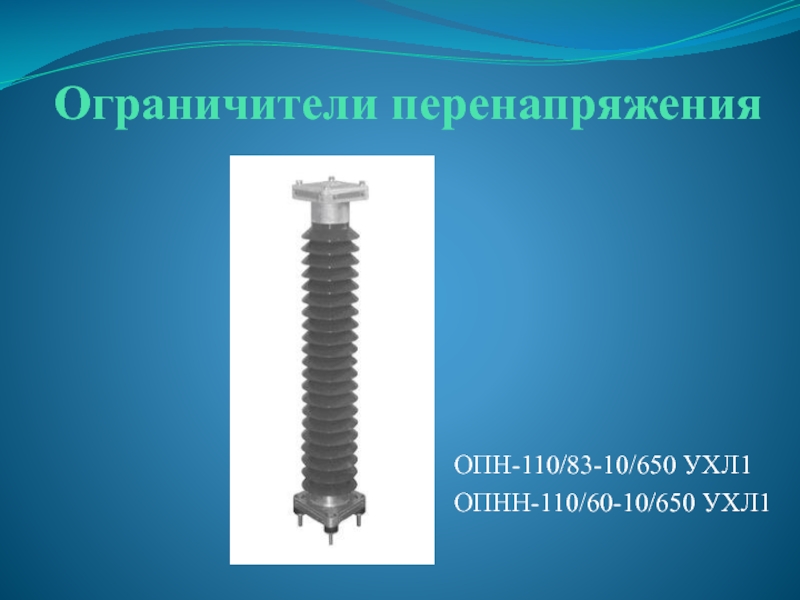

- 10. Ограничители перенапряжения ОПН-110/83-10/650 УХЛ1ОПНН-110/60-10/650 УХЛ1
- 11. Со стороны открытого распределительного устройства 35 кВ было выбрано:
- 12. Вакуумный выключатель со встроенными трансформаторами токаВБЭТ-35|||-25/630 УХЛ1

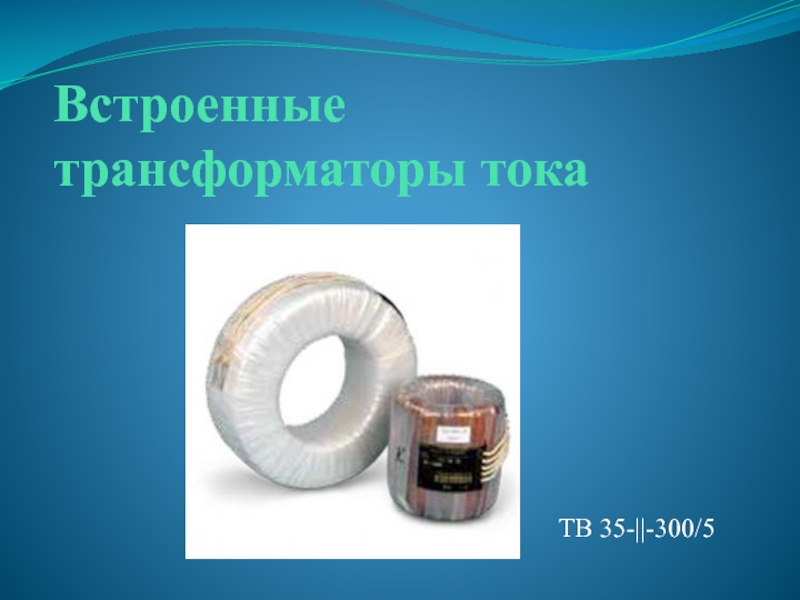

- 13. Встроенные трансформаторы токаТВ 35-||-300/5

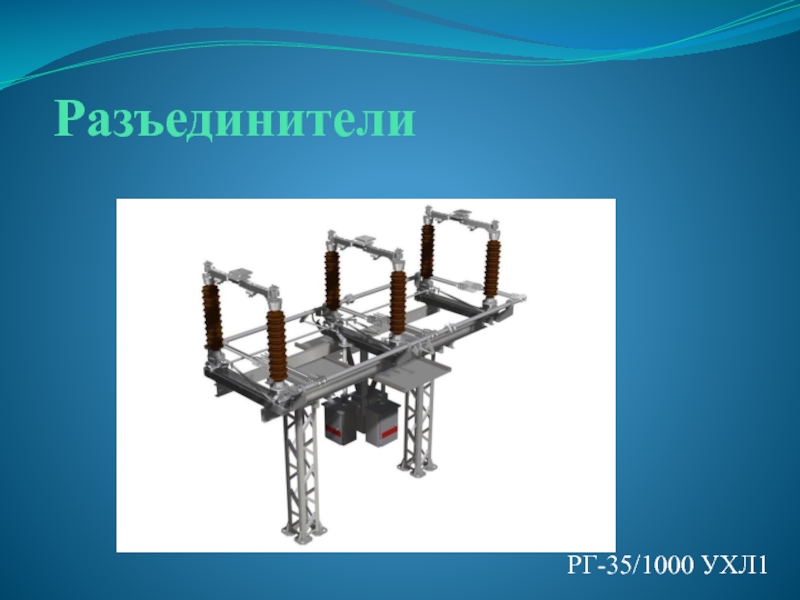

- 14. Разъединители РГ-35/1000 УХЛ1
- 15. Трансформаторы напряженияНАМИ-35 УХЛ1
- 16. Ограничители перенапряженияОПН-У/ТЕL-35/40,5/10,2 УХЛ1
- 17. Со стороны распределительного устройства 10 кВ было выбрано:

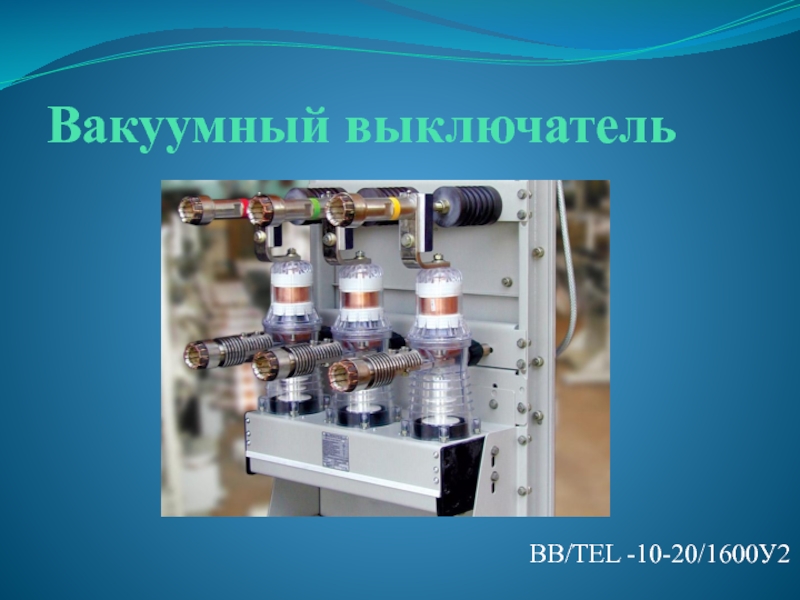

- 18. Вакуумный выключательВB/TEL -10-20/1600У2
- 19. Трансформаторы токаТПОЛ-10-0,5/10P-600/5-У3

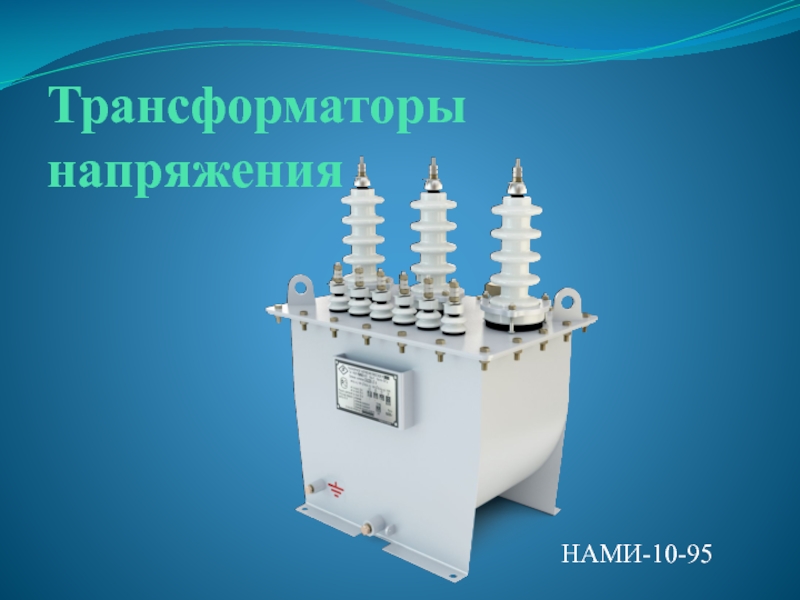

- 20. Трансформаторы напряженияНАМИ-10-95

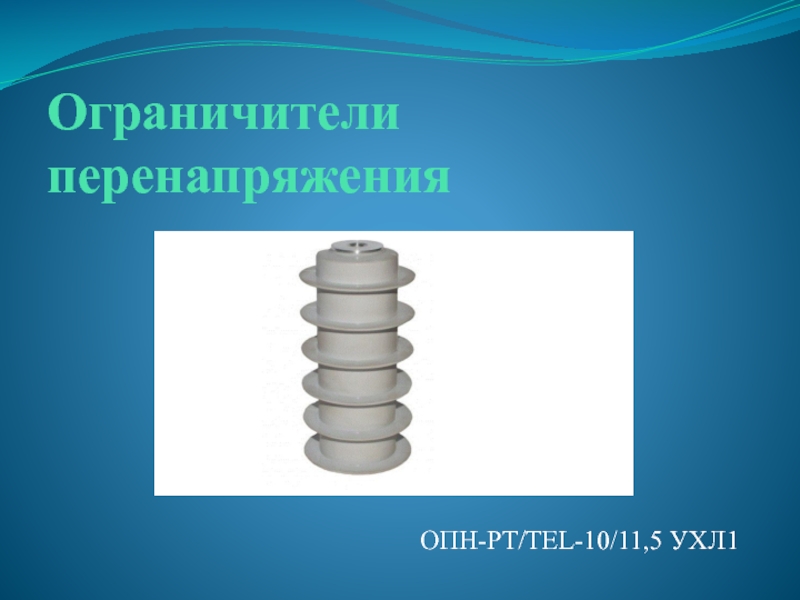

- 21. Ограничители перенапряженияОПН-РТ/ТЕL-10/11,5 УХЛ1
- 22. Заземлитель ЗР–10-20 УХЛ2
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Спасибо за внимание
- 28. Скачать презентанцию
Подстанция расположена в Волгоградской области Урюпинского района, она питает станицу Михайловскую и еще семь хуторов района. Подстанция Косарка была построена более 30 лет назад, оборудование этой подстанции уже устарело и его
Слайды и текст этой презентации
Слайд 1Выпускная квалификационная работа
Тема: Реконструкция силовой цепи подстанции 110/35/10 «Косарка» Волгоградской
области
Слайд 2Подстанция расположена в Волгоградской области Урюпинского района, она питает станицу
Михайловскую и еще семь хуторов района. Подстанция Косарка была построена

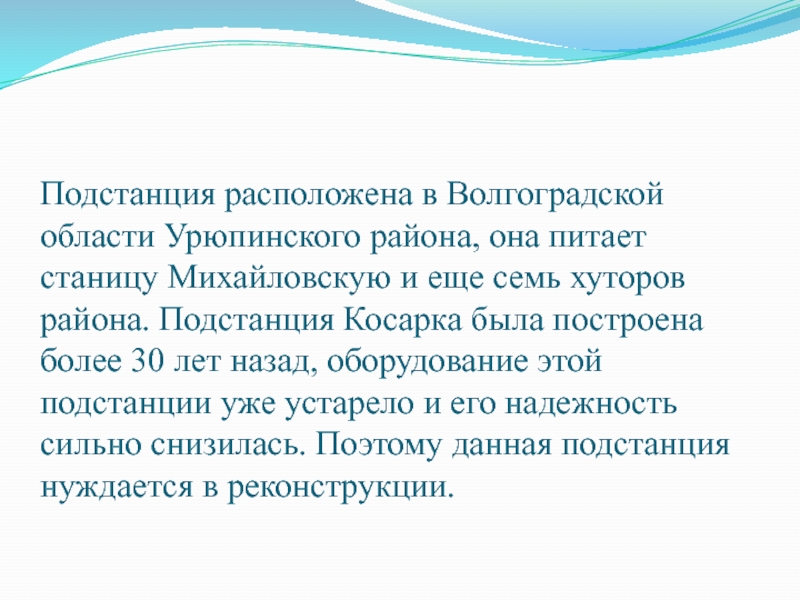

более 30 лет назад, оборудование этой подстанции уже устарело и его надежность сильно снизилась. Поэтому данная подстанция нуждается в реконструкции.
Слайд 5
Из расчета было полученно, что значение рабочего тока составляет примерно
35 % от номинального тока самого трансформатора
